注:本文转自赛灵思中文社区论坛,源文链接在此。本文原作者为XILINX工程师。
以下为个人译文,仅供参考,如有疏漏之处,还请不吝赐教。
在此 AXI 基础系列的第 4 篇博文中,我们将为大家展示一个赛灵思 AXI Verification IP (AXI VIP) 的 AXI 协议检查工具功能使用方式的示例。
引言
在 AXI 基础第 2 讲一文中,我曾提到赛灵思 Verification IP (AXI VIP) 可用作为 AXI 协议检查工具。在本文中,我们将来了解下如何使用它在 AXI4 (Full) 主接口中执行验证(和查找错误)。
使用 AXI VIP 作为 AXI4 协议检查工具(教程)
- 下载设计文件(本文后附)
- 打开 Vivado 2019.2。
- 在 Tcl 控制台中,使用 cd 命令导航到解压缩的目录 (cd AXI_Basics_4)
- 在 Tcl 控制台中,用 source 命令 tcl (source ./create_proj.tcl)

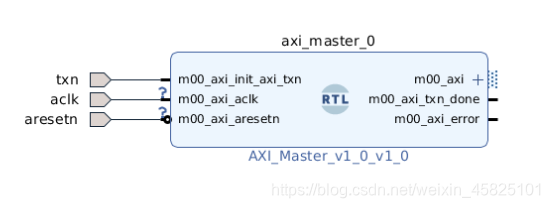

来创建一个 Vivado 工程,其中附带包含自定义 IP 的块设计 (BD),此自定义 IP 具有我们要验证的 AXI4 主接口。
现在,我们可将 AXI VIP 连接到自定义 IP 的主接口并对其进行验证。
