STM32关于设计嵌入式应用系统

一、练习使用跨平台多类型代码编辑器VScode

1.安装VScode

• 方法一
直接在ubuntu商店下载安装：点击ubuntu商店->搜索visual studio code即可安装。
• 方法二
从vscode官网下载最新版本，deb包下载地址：https://code.visualstudio.com/docs?dv=linux64
使用wget 下载地址 进行下载
参考: 博主

2.配置VScode

• 安装C/C++插件
在VScode里的左边拓展（ctrl+shift+X）处搜索C/C++并安装。

注：建议安装Chinese Lauguage 插件（如图中所示），使软件显示为简体中文。

• 配置VScode的调试C/C++文件launch.json
在安装好了插件之后，就可以在vscode打开我们的源码文件了并且调试了，不过要注意vscode要调试的话只能打开包含源码文件的文件夹，不能打开单个文件调试。(我新建一个VScodetst文件)
在VScode中打开该文件，并新建一个test的文件夹，并在文件夹创建一个test1.c文件并编写代码：

• 首先点击运行->启动调试选择环境为C/C++(GDB/LLDB)。
• 然后选择配置选择gcc-生成和调试文件。
• 出现报错
表示生成的执行文件不在创建的test文件夹中。
这里修改方法是将在tasks.json中的type类型由cppbuild改为shell。原因是cppbuild是将生成文件放入根目录，而shell是将生成文件放入当前目录下。
再次调试.c程序：
可得到结果：hello world!
• 在launch.json中的externalConsole属性改为true可将终端显示在外部窗口。结果如下：

• 修改的laungch.json文件如下：

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "gcc - 生成和调试活动文件",
            "type": "cppdbg",
            "request": "launch",
            "program": "${fileDirname}/${fileBasenameNoExtension}",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,//改为true将终端显示在外部窗口
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
            "preLaunchTask": "C/C++: gcc build active file",
            "miDebuggerPath": "/usr/bin/gdb"
        }
    ]
}

• tasks.json文件如下：

{
    "tasks": [
        {
            "type": "shell",
            "label": "C/C++: gcc build active file",
            "command": "/usr/bin/gcc",
            "args": [
                "-g",
                "${file}",
                "-o",
                "${fileDirname}/${fileBasenameNoExtension}"
            ],
            "options": {
                "cwd": "/usr/bin"
            },
            "problemMatcher": [
                "$gcc"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "detail": "Generated task by Debugger"
        }
    ],
    "version": "2.0.0"
}

• == 在上面的创建文件夹中如果将创建的.c文件直接放入最开始创建的VScodetest文件夹下就不需要修改tasks.json中的type类型。==

二、 Proteus仿真运行stm32程序

1.proteus绘制仿真图

1.创建文件
• 点击新建工程，修改和路径名称

• 选择如下：

• 之后可以选择没有固定项目图一（我选择的是有固定项目）如果版本为8.9可以选择创建固定项目如图二
图一：

图二：

• 选择型号STM32F103R6配置好电源

• 添加实验所需灯，点击左边P，然后进入下图，在关键字中输入LED-YELLOW，并点击确认选中

• 添加实验所需电阻，点击左边P，然后进入下图，在关键字中输入RES，并点击确认选中。

• 添加完成后绘制图如下：

注意将电阻改为50

2.进入keil 5软件编写程序

• 先创建项目

在这里选择STM32F103R6器件。
• 创建后右键点击source group1选择ADD new…创建编写c语言代码：

#include "stm32f10x.h"
GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
	{
		uint32_t i_cnt,j_cnt;
		for(i_cnt=0;i_cnt<3000;i_cnt++);
		for(j_cnt=0;j_cnt<ms;j_cnt++);

	}
uint32_t i;
int main(void)
{

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOC, &GPIO_InitStructure);

 GPIOC->BSRR=0xff;

  while (1)
  {
	  for(i=0;i<8;i++)
	  {
		delay_ms(99000);
		GPIOC->BRR=(1<<i);

		delay_ms(99000);
		GPIOC->BSRR=(1<<i);
	  }
	  for(i=0;i<8;i++)
	  {
		  delay_ms(99000);
		  GPIOC->BRR=0x000000ff;

		  delay_ms(99000);
		  GPIOC->BSRR=0x000000ff;

	  }

  }
}

• 之后在目标选项中output里面勾选create hex file来创建hex文件。
之后编译构建完成。

3.进行仿真

• 进入Proteus进入之前创建的工程，双击STM32器件

在program file选择之前构建程序生成的hex文件，在Crystal Frequency栏设计晶振大小。

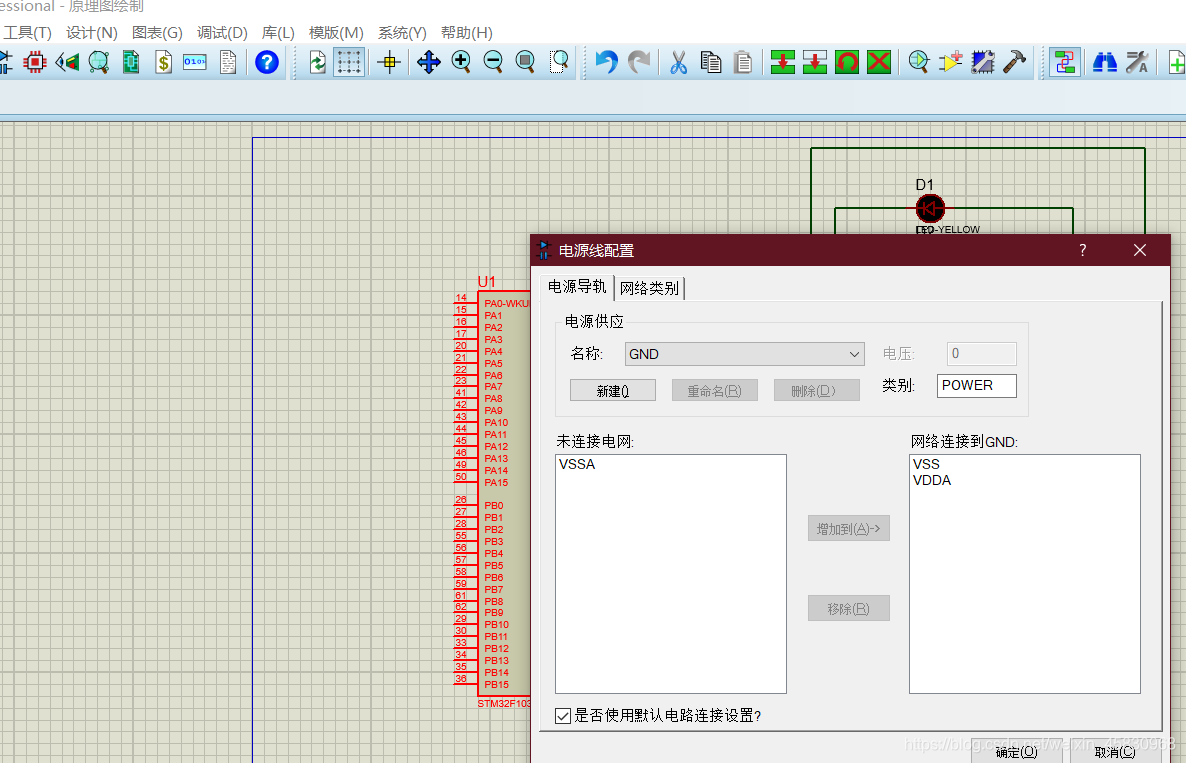

• 注如果出现如下报错：

• 解决方案：将VDDA 和VSSA增添到网络连接里。

• 之后运行仿真流水灯成功（随便截一张图如下）：

• 八个全亮图：

三、Altium Designer软件绘制一个stm32最小系统的电路原理图

Altium Designer可自行在网上寻找下载。
此处供参考下载：Altium Designer19下载安装

1. 创建PCB原理图库

• 新建工程：点击文件->新的->项目->PCB工程

右键点击工程->保存工程

将工程保存到指定目录下。

• 新建元件库

• 绘制元件
• 在出现的白框里点击右键->放置->矩形

• 然后选择上方放置管脚（快捷键：p）

如图所示放置管脚成功：在管脚外侧有四个白点

放大缩小矩形快捷方式为CTRL加鼠标滑轮，旋转管脚快捷方式为左键放于管脚处点击空格一次旋转90度

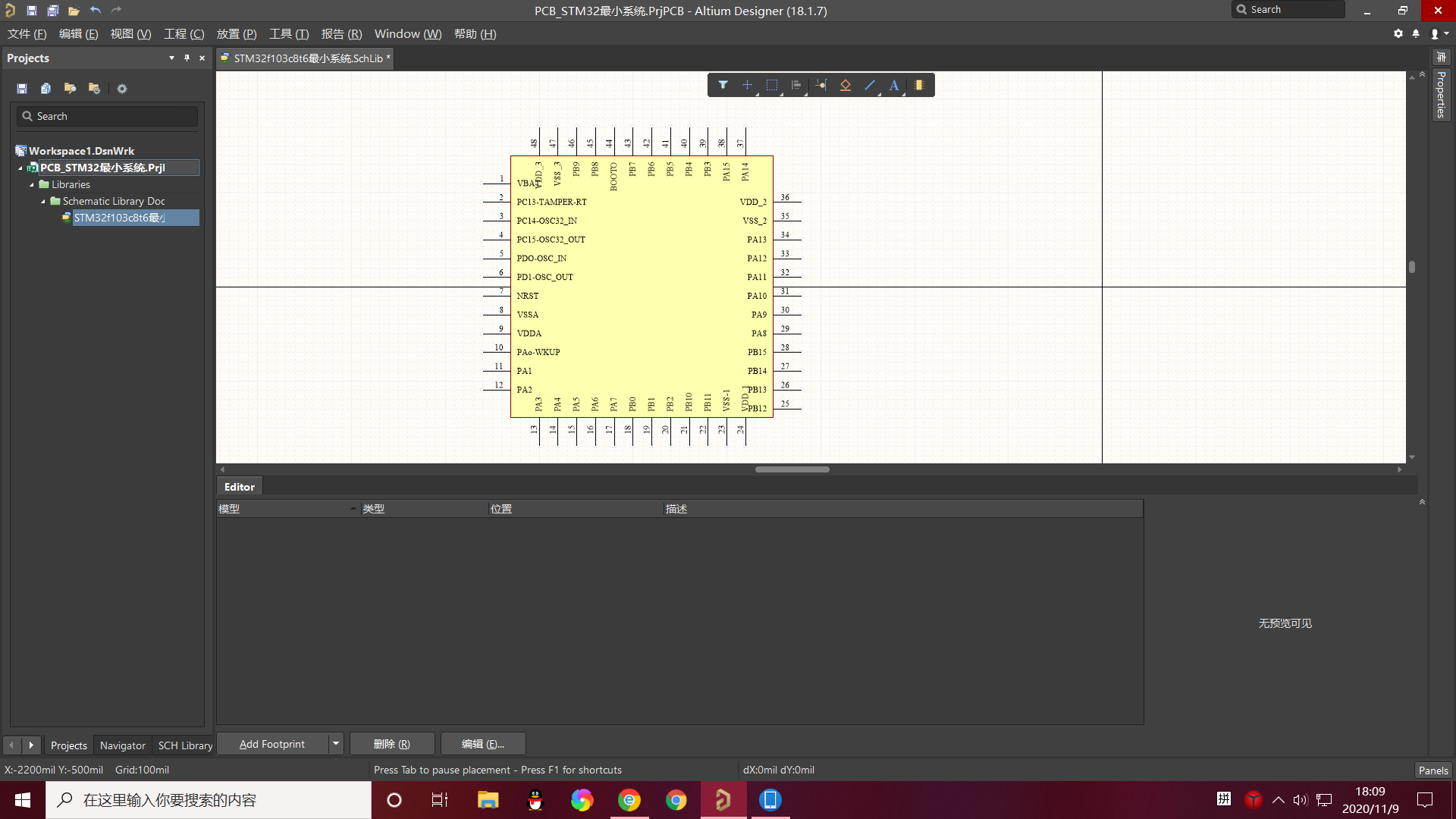

• 放置管脚绘制完成后如图：

• 继续添加元器件如图（部分器材由如图左边部分）：

2.绘制原理图

• 点击界面右上角设置系统参数->选择Data Management项的Installed Libraries->在安装选择从文件中安装。

• 选择界面中的放置器件，选择自己创建的元件库中选择器件放置即可

之后步骤可详细参考：该博主

• 放置好后需将元件命名：

点击工具->标注->原理图标注

• 放置好元件后如图：

三、总结

1.在通过前次作业中命令行工具gdb调试基础上，学会了练习利用VScode软件调试程序来进行程序代码的跟踪查错，提高工作效率。
2.在使用Proteus对STM32的仿真可以更加让我们对于理论代码与实践仿真的结合。
3.在使用Altium Designer画stm32最小系统，学会使用了AD软件以及绘制原理图的基础。此后还需更加大力练习。
