简单的+5V 电源设计（15V转5V）

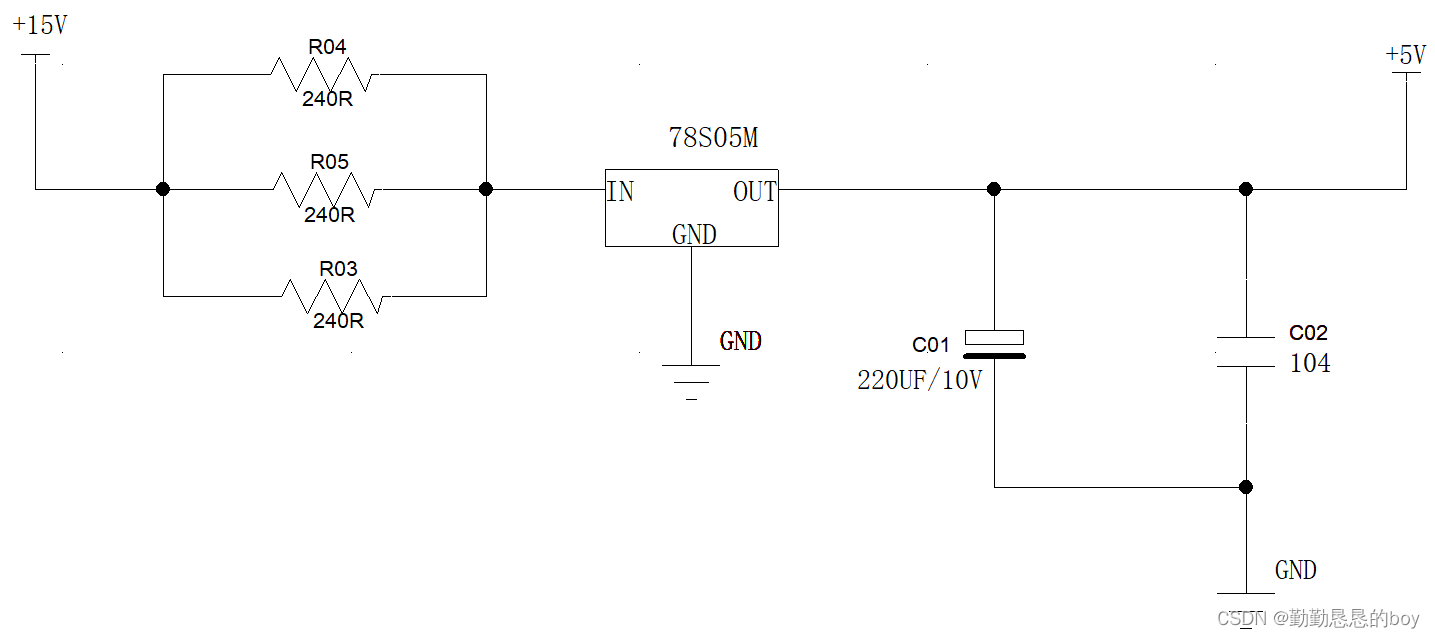

从电路得知，输入电压为DC15V，可以直接转换为DC5V输出，对于一些降压的场合很适用。元器件对数见图中，元器件少，制作方便。（可根据需求调节输入电阻的参数）
请添加图片描述
1、 考虑到5V电源实际使用时电流需求较小，预计最大电流不超过80mA，则选择输入电阻为240Ω即可（有需求的可适当调整输入电阻的参数）；
2、 输入电压按实际最低输入14V计算，输入电压应≥7V，计算的电阻阻值87.5Ω调整（可调整输入电压大小，改动电阻阻值）；
3、 实际选取240Ω *3，等效电阻80Ω，当个电阻功率最大0.17W
