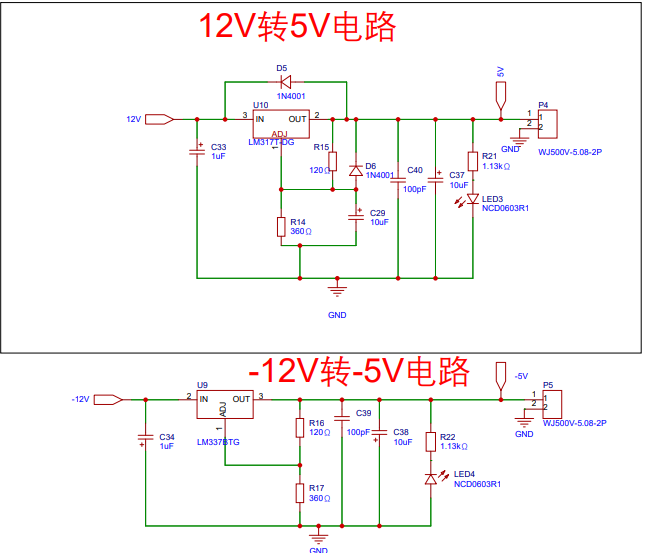

使用TPS5430将15v电路转换成正负12V，之后使用LM317 LM337将正负12V转换成正负5V电路。

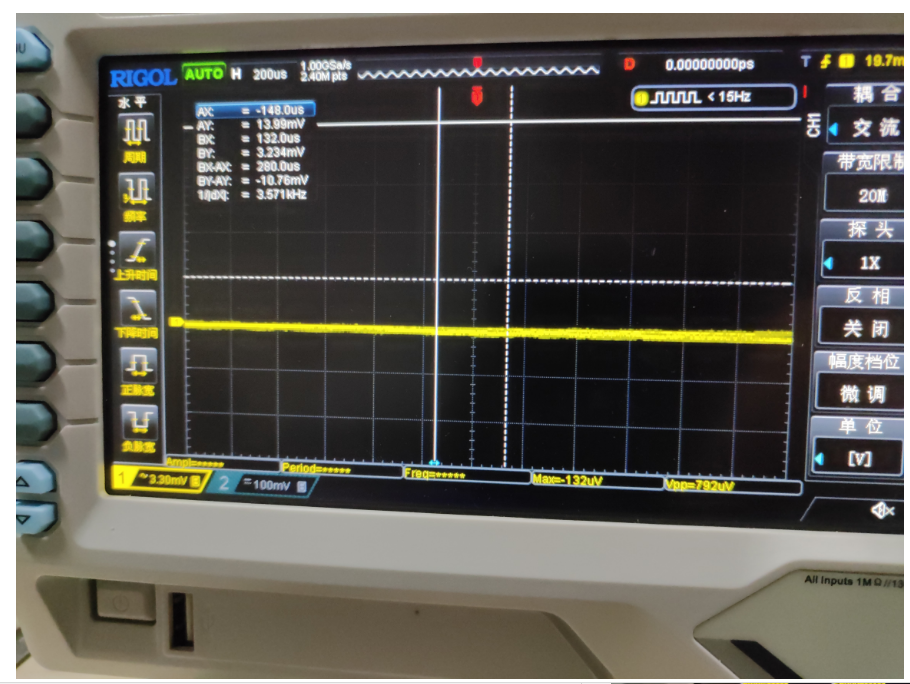

实测 15v电路纹波1.5mv，5V电路空载792uV。 不过需要注意的是PCB板子上，我测试点留错了。
