一、什么是差分信号?
差分信号是一种信号传输技术,它在一个信号线上传输正极性的信号,在另一个信号线上传输等幅但相位相反的负极性信号。
差分信号比较这两根线上电压的差异来判断发送的逻辑状态。在电路板上,差分走线通常需要保持等长、等宽、紧密靠近,并且位于同一层面。

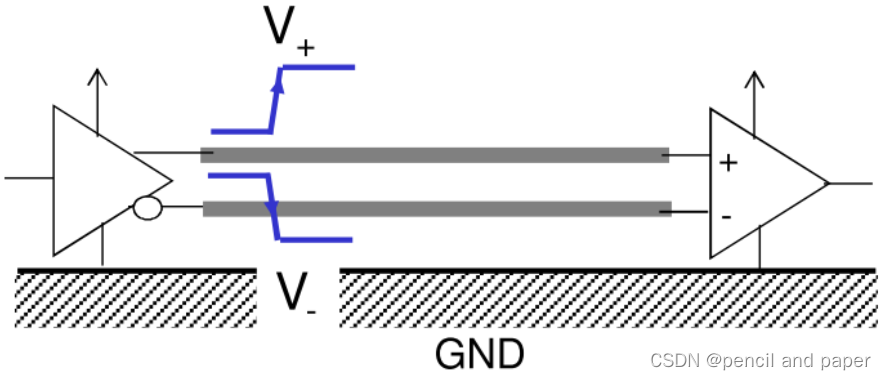

驱动端发送两个大小相等,方向相反的信号,接收端会有一个相减器,比较这两信号的差值,来判断逻辑位是0 或是1,此即所谓的差分信号。
这种技术具有抗干扰能力强、噪声抑制能力好等优点。
二、差分信号的好处
①具备错误更正效果;

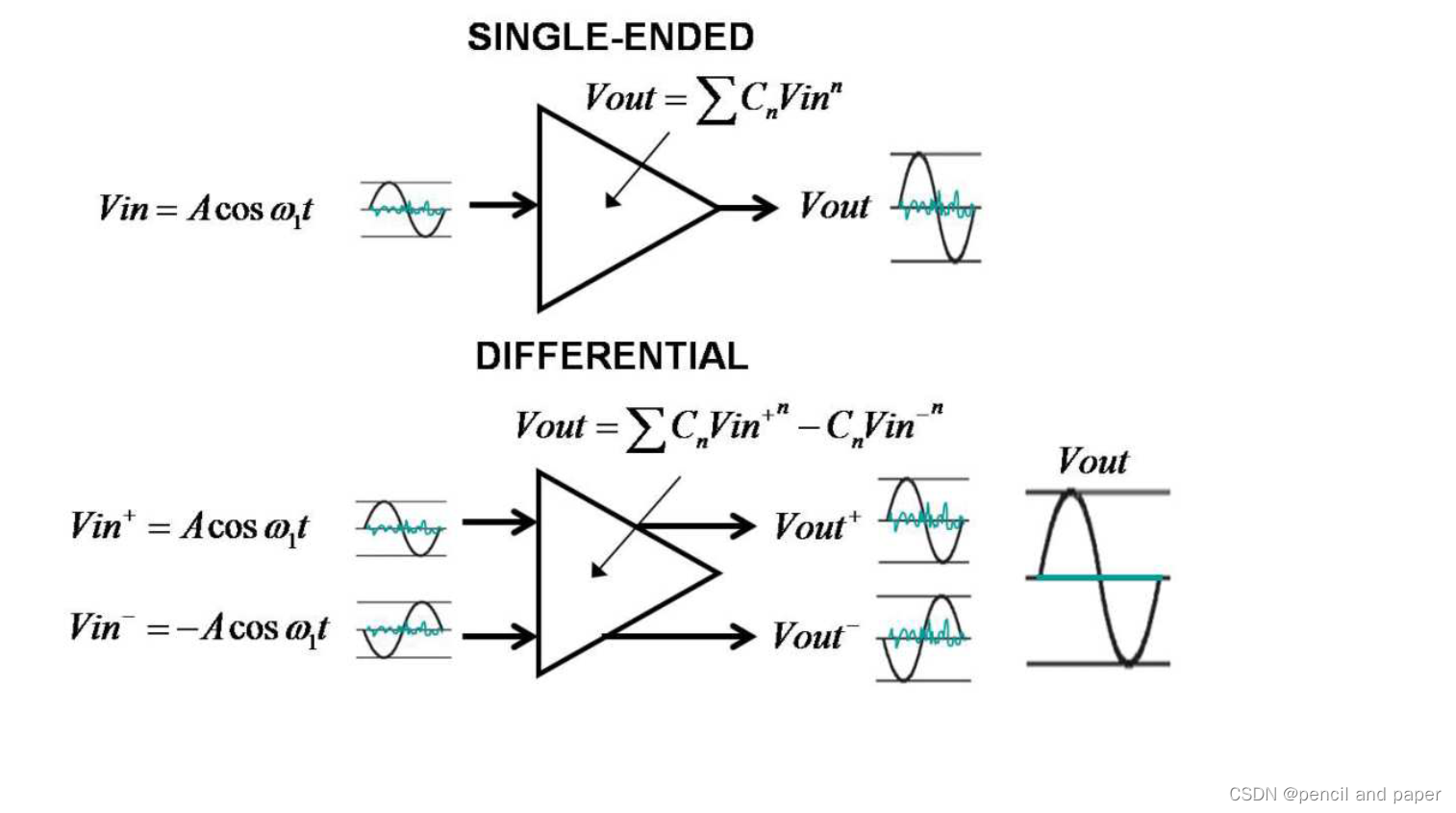

如果在单端信号中有噪声,则会直接进入接收器,严重一点可能会造成逻辑误判。在那些对于时序有很精密要求的系统中,会有很重大的影响。然而前述已知,接收端会有一个相减器,因此对差分信号而言,即便有噪声,其噪声会透过相减器相消。
由于差分信号的逻辑判断,是仰赖两个信号的交点;不像单端信号依靠高低两个电压判断,因而受工艺,温度的影响小,能降低时序上的误差,同时也更适合于低幅度信号的电路。
