MATLAB或Simulink图转到Visio并保存矢量图

已于 2023-11-24 16:47:56 修改
阅读量6.6k 收藏 24
点赞数 10
文章标签： matlab 开发语言 microsoft
于 2023-11-24 16:45:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45879109/article/details/134602048
版权

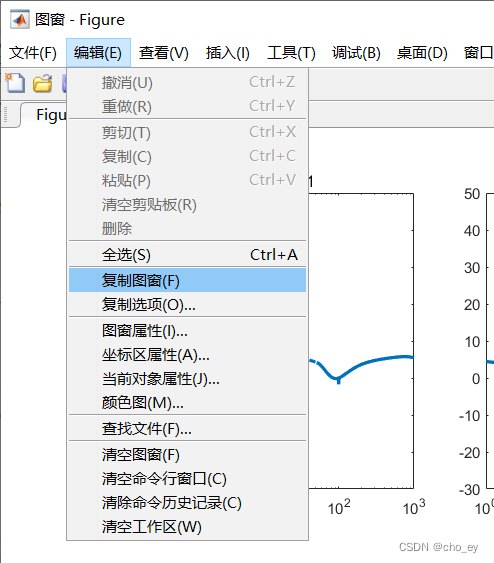

打开matlab的.fig文件，选择 编辑 -- 复制图窗

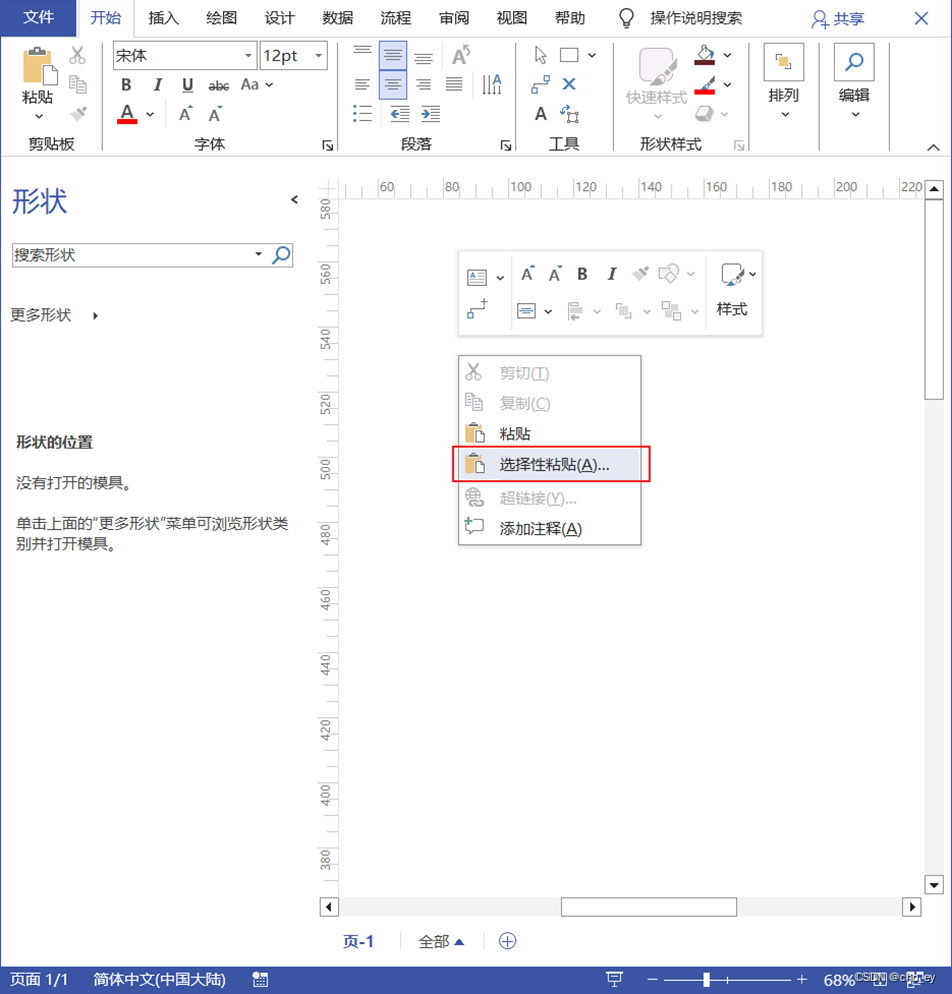

打开Visio，点击鼠标右键，选择性粘贴

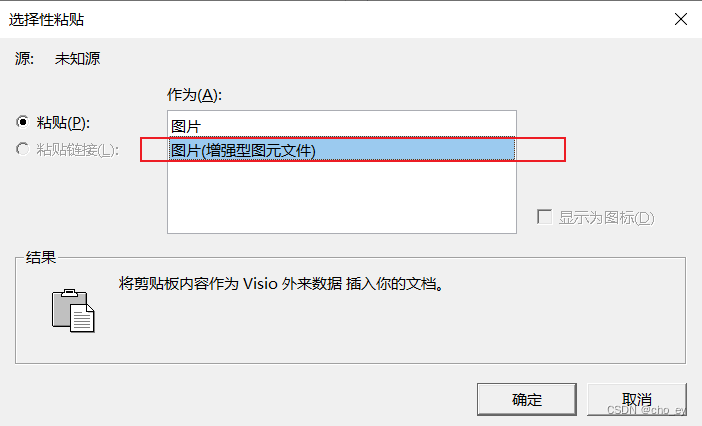

 选择  图片(增强型图元文件)

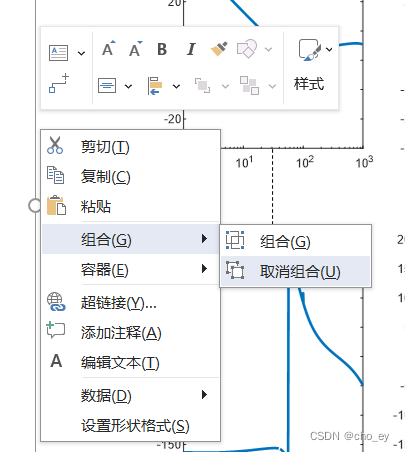

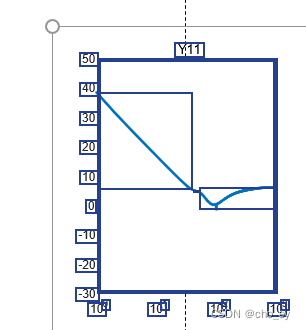

选择图片，取消组合

即可编辑图片里的具体 点、线、组件等。
