如何导出simulink中模型的矢量图（分为高版本和低版本）

前言：

在论文写作中如何将自己的建立的模型图导入到论文中是一个重要的问题，在本篇文章中我将从不同matlab版本中介绍如何导出图片。

正文：

一.低版本（R2016b）

1.打开建立的模型

2.点击Edit

3.点击Copy Current View to Clipboard

4.点击Metafile

5.打开visio

6.选择复制性粘贴即可

7.建议导出emf格式

二.高版本（R2022a）

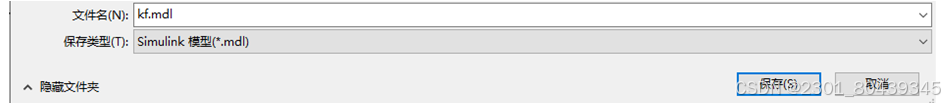

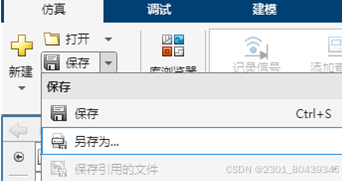

1.打开模型，选择另存为，格式选择.mdl

2.将模型关闭，打开Matlab

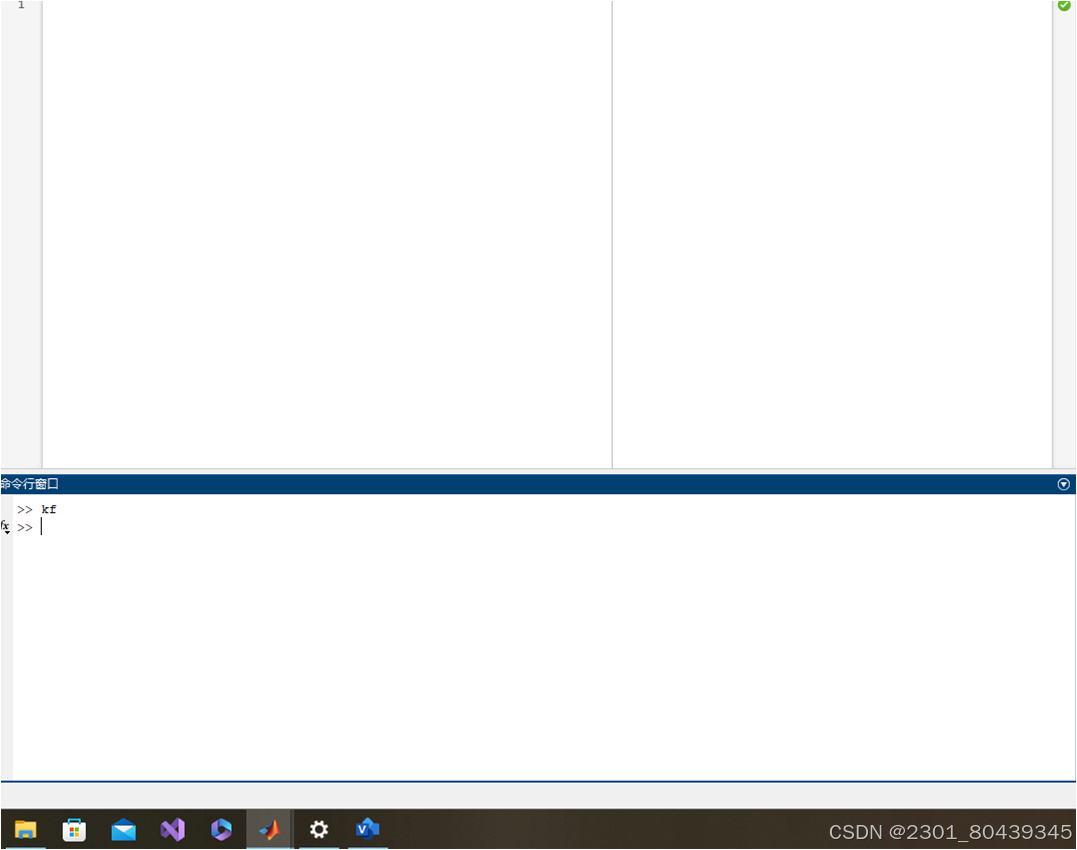

3.在命令窗口输入（如果不知道窗口在哪，具体看图片）

modlename %这一步时是打开模型，输入的就是你刚刚保存的模型名

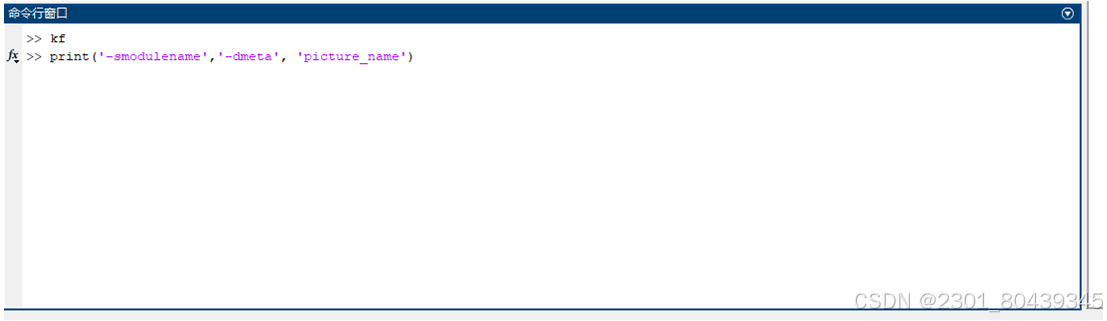

print('-smodlename','-dmeta', 'picture_name')

1.将modlename改为kf（自己定义模型的名字）

2.-dmeta是导出图片的格式（emf格式）

3.图片的名字（无所谓，事后自己修改）

通过上述两种方法可以得到高质量的emf图片让自己的论文更上一层楼
