Stm32在ST-LINK上Debug
ST-LINK驱动
市面上有许多款ST-LINK,在此建议大家去淘宝找到你手上对应的ST-LINK,然后再详情页面下载它的资料,一般里面都有带驱动,安装即可。
接线方式
JTAG我们一般比较少用,本文仅谈SWD方式的接线。
在stm32出厂有几个IO口是默认用来调试的,所以我们不用再设置,而且市面上的stm32最小核心板也都有引出SWD的调试接口,不过引脚分布和数量大同小异。而有用的只有四根,3.3V、GND、DIO、CLK。按照不同型号ST-LINK上的对应的引脚接进去就好。不过要主要的是,许多调试设别是不对外供电的,所以我们的stm32还需接上USB等给它供电。
关于ST-LINK-utility
如果你用的是keil的话,其实没必要去下载这个东西。
keil上烧录程序或者Debug
按一下步骤配置即可,

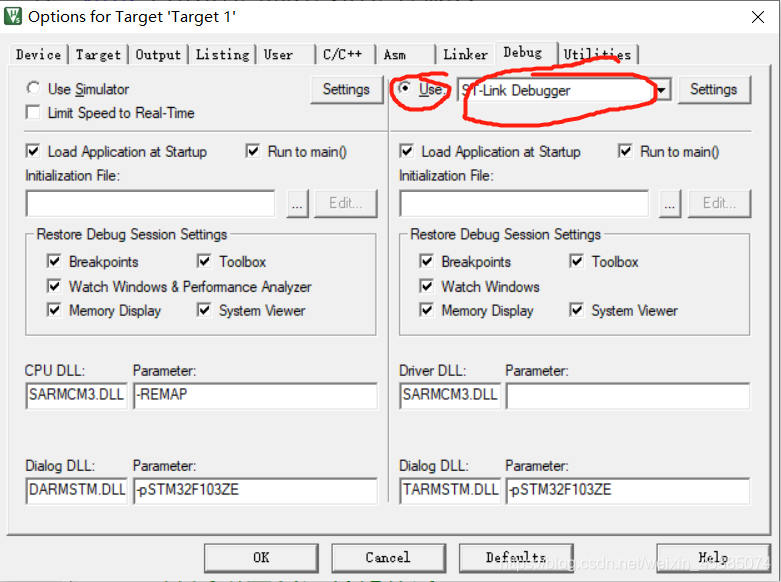

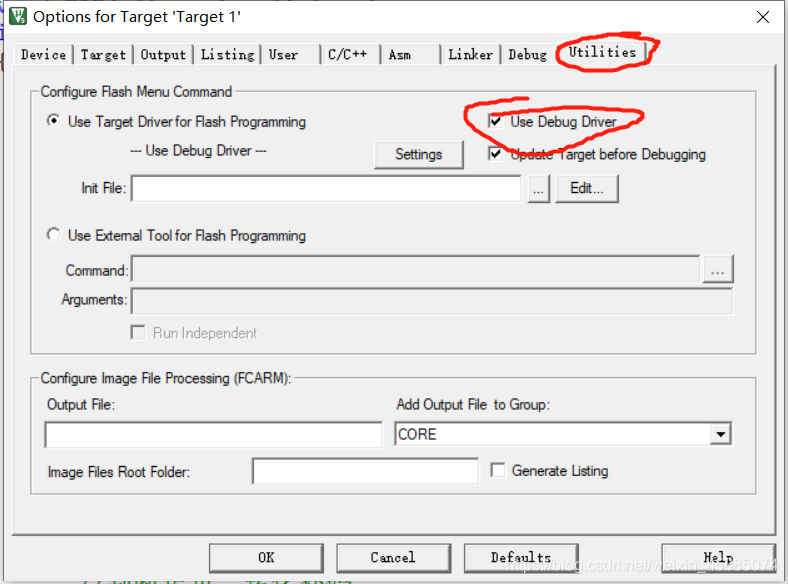

一:

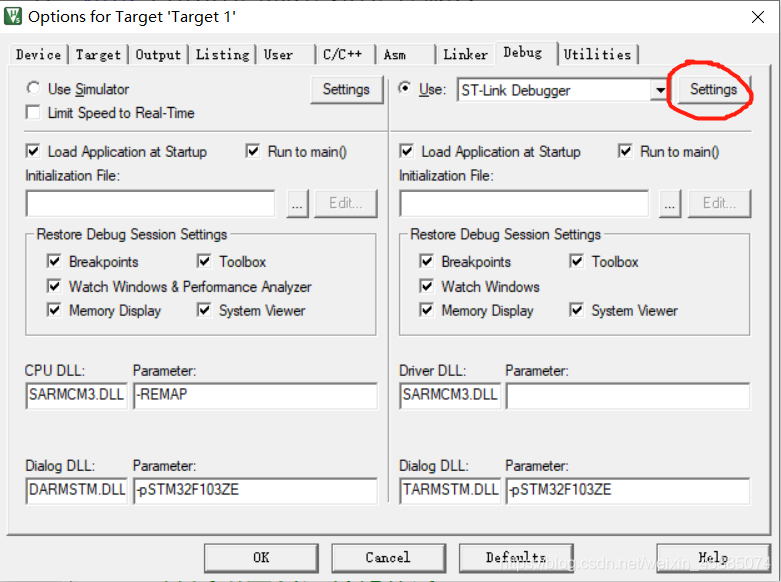

二:点击setting进入配置

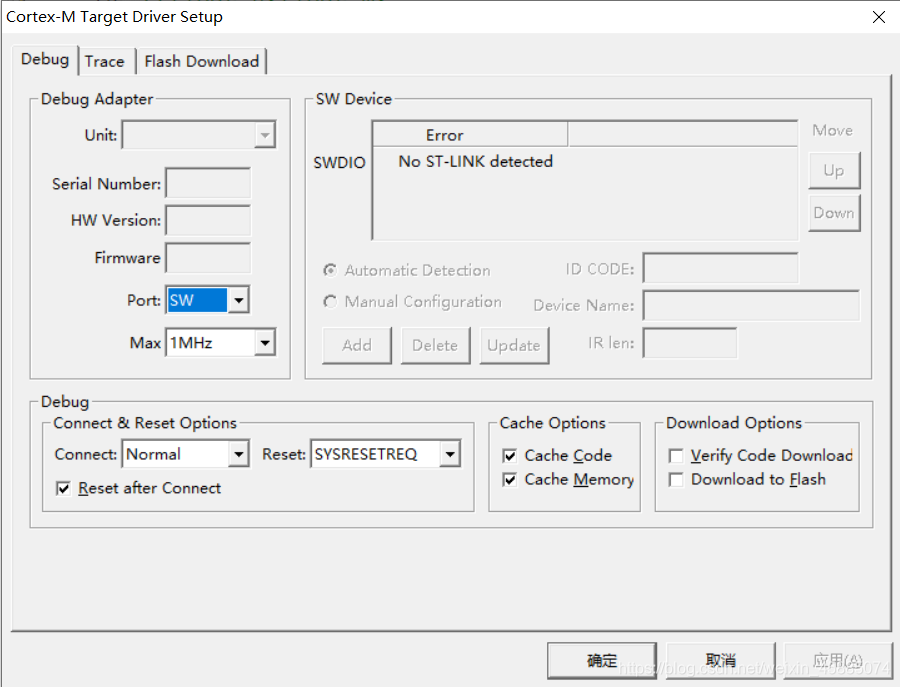

三:选择SW模式,其他都不用管,看到右上方没有error即可(我这里没接ST-LINK所以有error)

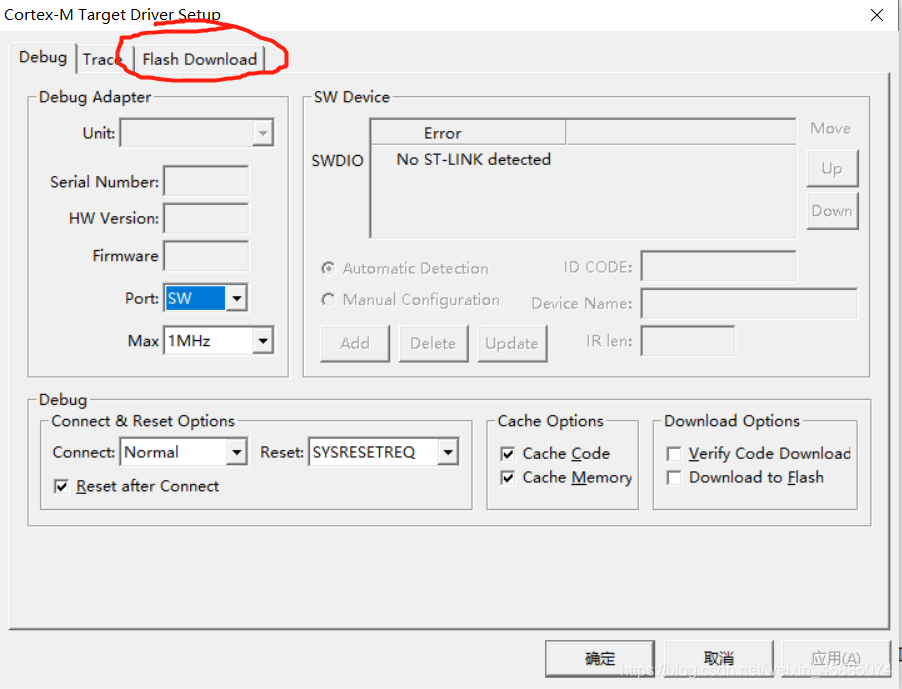

四:点击Flash Download

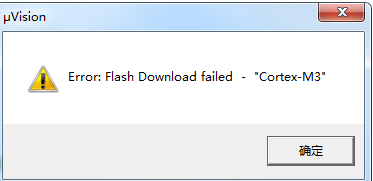

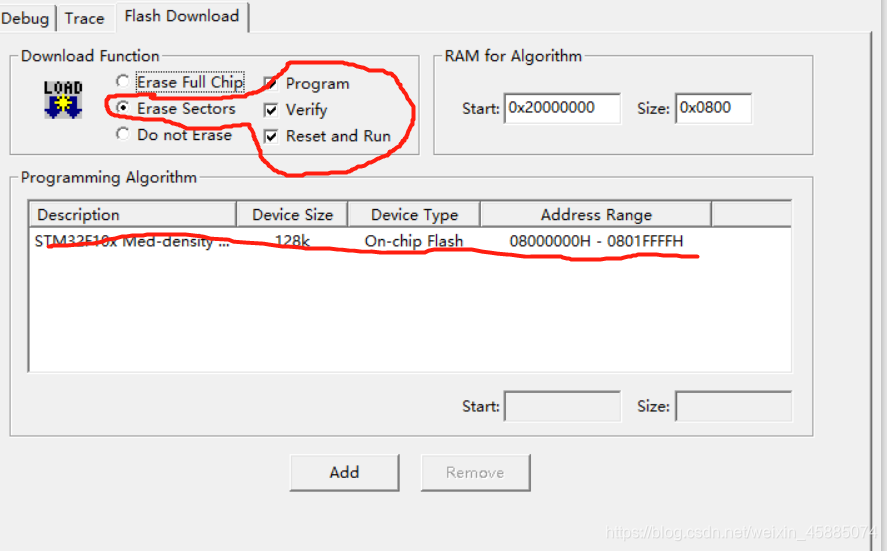

五:配置Flash Download,这里需要注意的是我看网上好多人用的都是512K的,而我用的STM32F103C8T6其实是128K的,否则下载程序和调试程序的时候会报错。

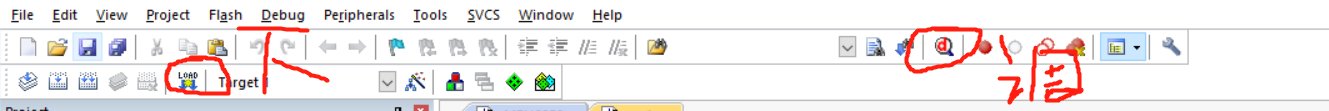

六:最后则是下载程序和调试程序了
常见问题
第一个就说前文提到的,Flash Download选择错误
第二个就是在第三步的时候压根没找到ST-LINK,我的解决方法是用管理员身份启动keil,然后就行了。
还有其他问题就再看看你的配置了,例如很多人这里忘记勾选上了。
关于使用

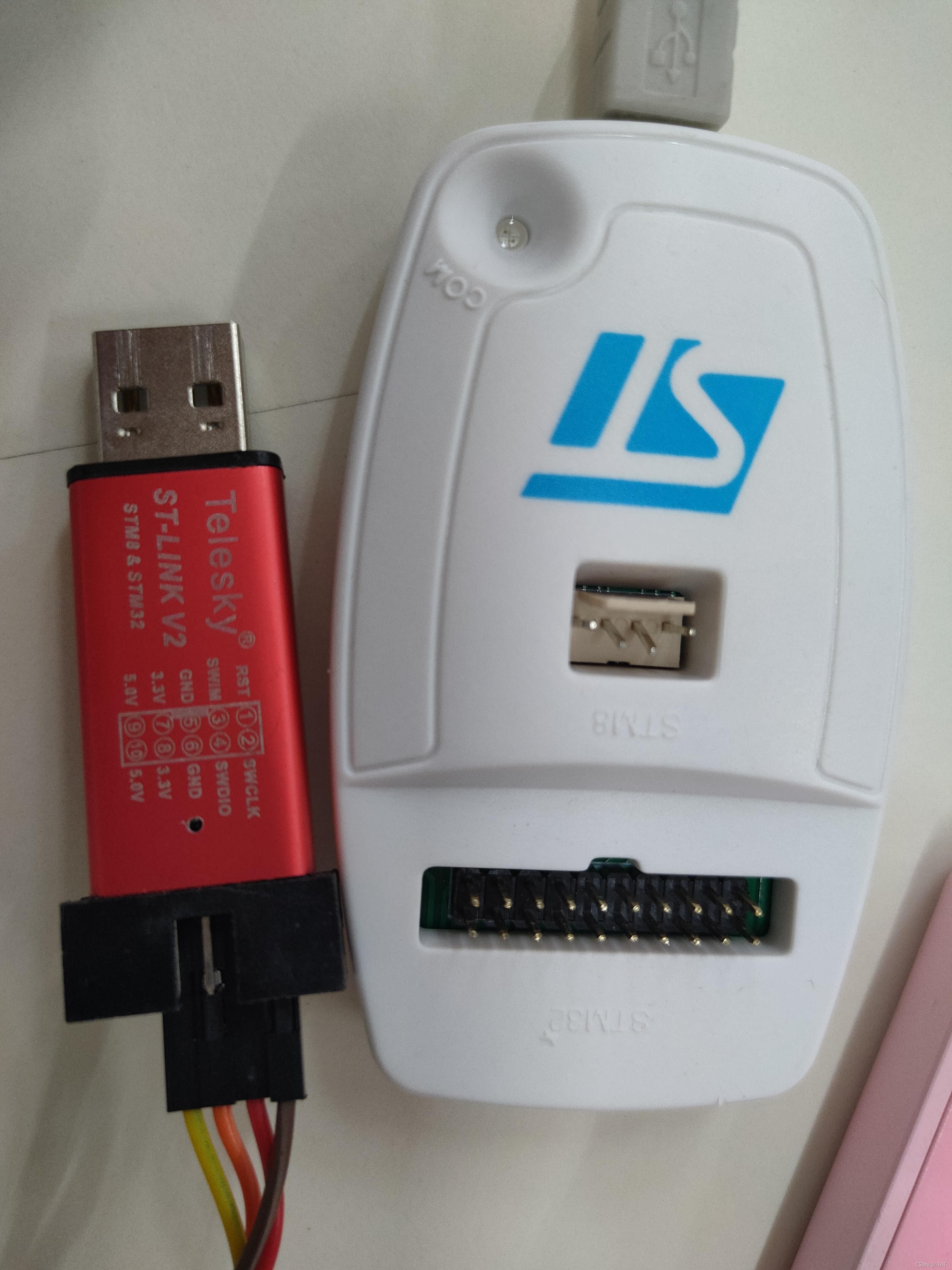

我手头上有两种常用的ST-LINK,如图
如果使用的是SWD模式,其实使用到的引脚就只有四个,分别是3.3,GND,SWCLK,SWDIO。并且需要注意的是,虽然ST-LINK和stm32有3.3V的连接,但是stm32依旧需要通过usb口单独供电。
