数字标准单元库cdl导入virtuoso

前言

导入SMIC55ll的标准单元库，导入工艺库后，新建一个库专门用于导入标准单元库的各个文件。symbol和layout的导入都很简单，原理图的导入有点麻烦，花了大半天时间。

过程记录

重点是第4、5步，建议先浏览全过程，避免因为报错而做重复性的工作。

1. import file → Spice

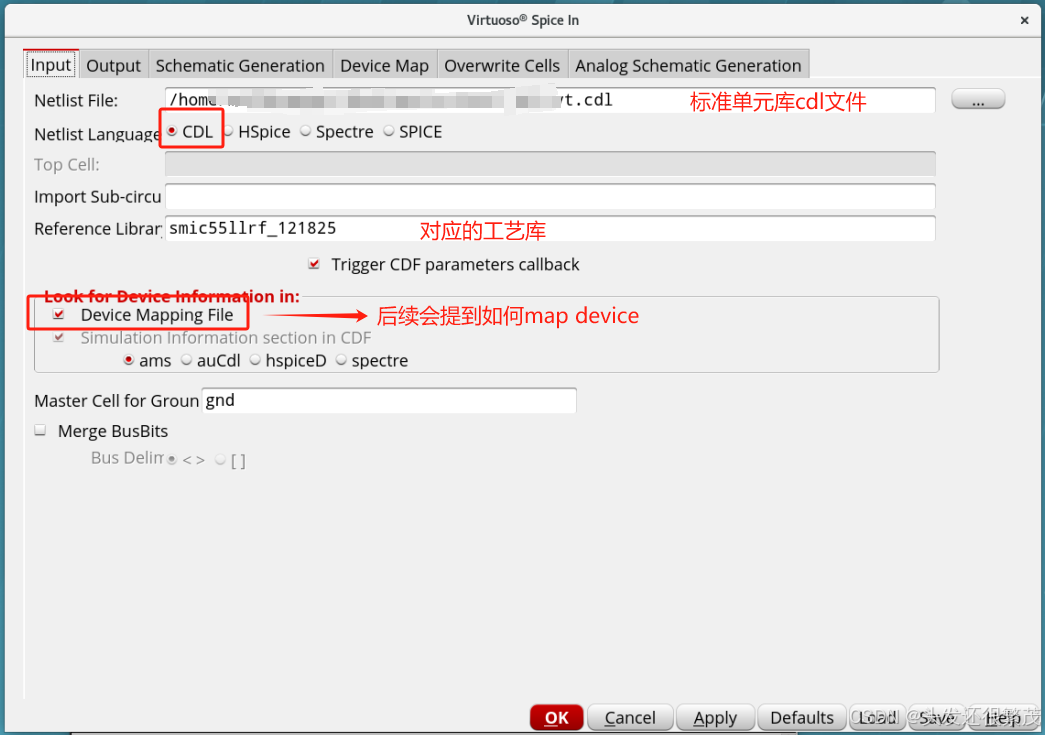

   2. input设置

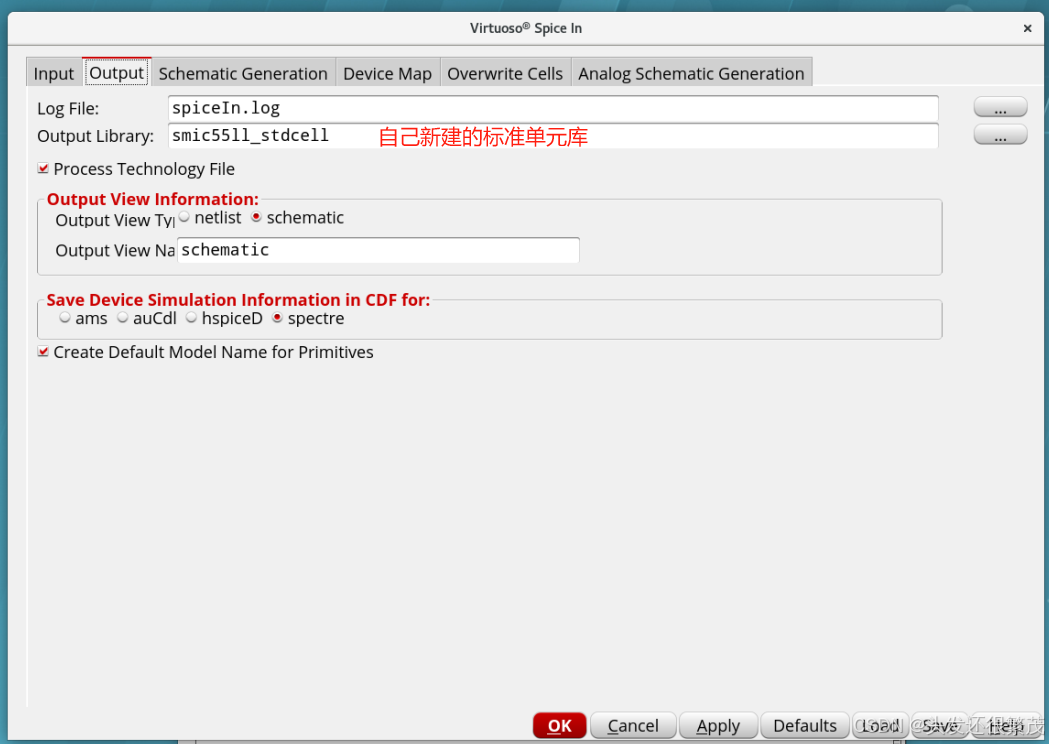

   3. Output设置

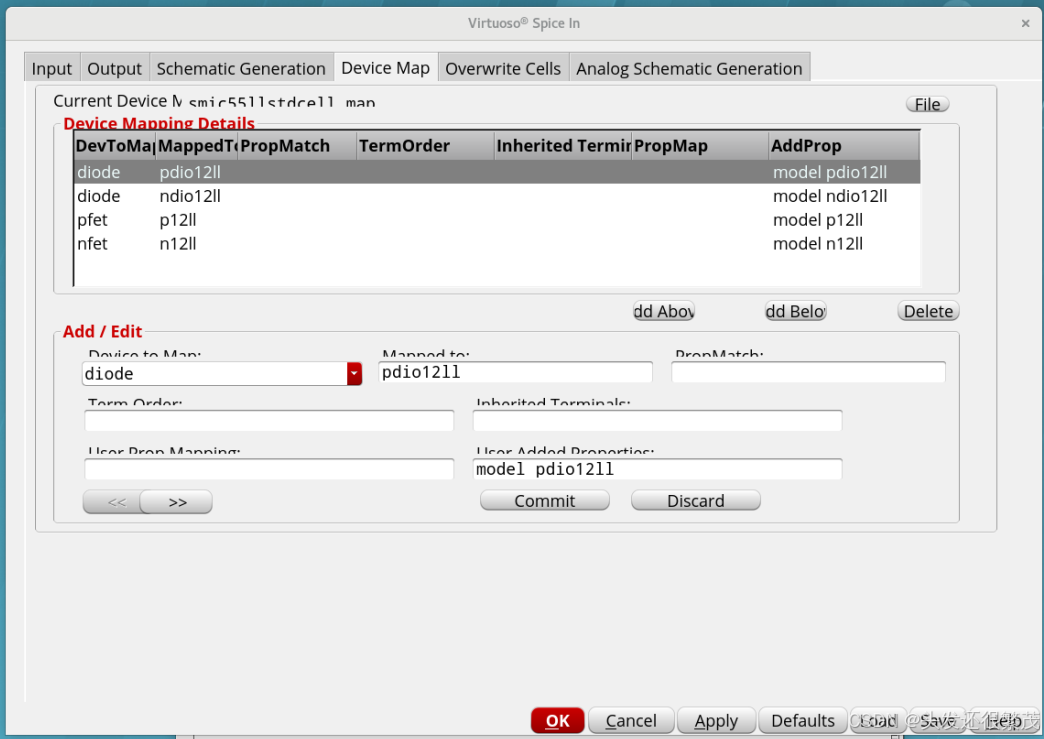

   4. 【最关键的一步】Device Map设置：这一步是为了将cdl中的器件与工艺库中的匹配上，点击右上角File→new，填写好Device Mapping Details，再点File→Save，最后Apply即可导入。
   网上有些方法还设置了PropMatch（如：W w L l），但是我设置了一直报错，不设置反而成功了。
   P.S.在设置前需要知道cdl里用到了哪些器件，可以通过在cdl文件中搜索n,p,dio,res,cap等关键词找到。
   5. LVS检查
   有两种错误：①原理图与版图的管子尺寸不一致、②missing ports(VNW和VPW）

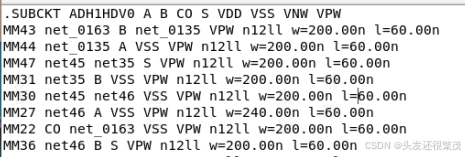

   将cdl中大写的W和L修改成小写即可解决错误①。

   看到两种解决错误②的方法，一种是在lvs文件里添加"virtual connect VDD VNW, virtual connect VSS VPW"，但是这句话应该有问题，跑LVS时报错了。还有一种方法是在cdl里将器件端口VNW和VPW改成VDD和VSS，感觉有些没有必要，所以暂时忽略了这个LVS错误。
