Fluent非稳态工况模拟中固定时间步数据输出

1. 在fluent操作界面中，双击解决方案中的报告定义（report definitions）
2. 弹出的界面中，点击new后选择需要进行报告的数据类型。弹出的界面中，1中可以改变报告定义的名称，2中可设置变量的种类，3中设置进行计算的表面，4中勾选报告文件后会自动生成一个报告文件。
3. 双击监控器(monitors)下报告文件中刚生成的报告文件，在弹出的界面中可以设置报告文件的名称，点击文件名后的浏览设置报告文件的存储位置，每...获取数据后的输入框中可以手动设置每隔多少时间步长输出一次数据。
4.在保存路径文件夹中找到保存的数据输出文件

在Fluent非稳态工况模拟中通常需要分析参数随流动时间的变化情况，下边以输出二维模型某个面的static pressure为例介绍如何设置计算每计算N步输出该时间下数据。

1. 在fluent操作界面中，双击解决方案中的报告定义（report definitions）

在这里插入图片描述

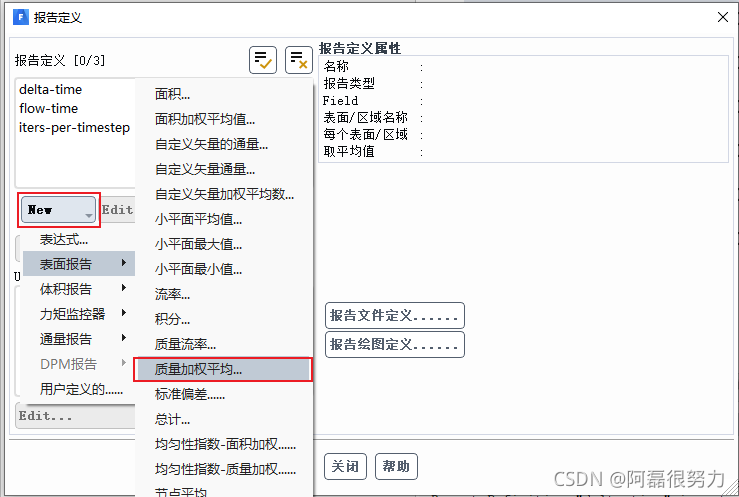

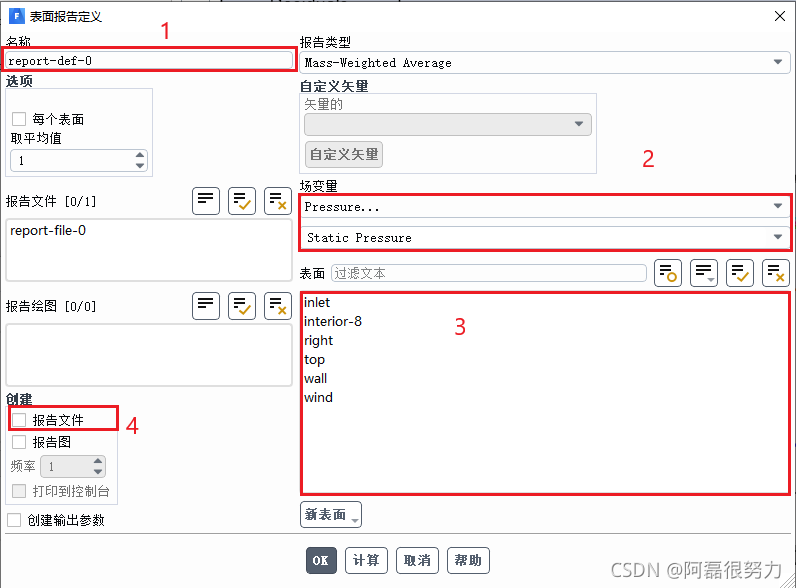

2. 弹出的界面中，点击new后选择需要进行报告的数据类型。弹出的界面中，1中可以改变报告定义的名称，2中可设置变量的种类，3中设置进行计算的表面，4中勾选报告文件后会自动生成一个报告文件。

在这里插入图片描述

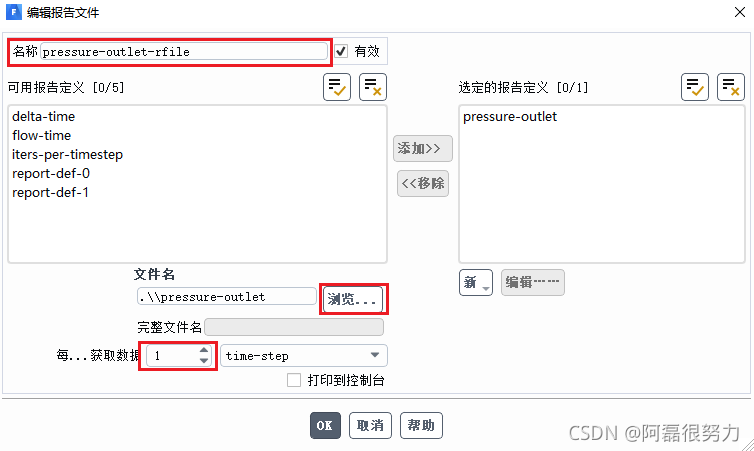

3. 双击监控器(monitors)下报告文件中刚生成的报告文件，在弹出的界面中可以设置报告文件的名称，点击文件名后的浏览设置报告文件的存储位置，每…获取数据后的输入框中可以手动设置每隔多少时间步长输出一次数据。

在这里插入图片描述

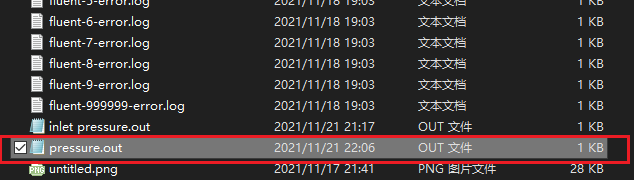

4.在保存路径文件夹中找到保存的数据输出文件

在这里插入图片描述
