LabView 使用 MATLAB script

本次实验用到的是DAQmx采集数据，并且调用MATLAB进行滤波处理，查阅资料发现将Labview和Matlab联动有很多种方法，为了方便随时修改系数，这里采用Matlab script的方式，当然为了方便可以采用com节点打包的方式等。

实验条件是：LabView 2023 Q1 / DAQmx 2024 Q1 / Matlab R2021 b

对于Labview小白来说，先参考下面的教程入门，熟悉labview的基础操作：

利用labview调用matlab脚本节点.docx (book118.com)

 好像早期的Labview版本需要手动下载一个Mathscript安装包，参考下面这篇文章：

1.Labview与Matlab混合编程--Mathscript安装包及使用方法_labview mathscript-CSDN博客

随后通过以下两个实验来学习LabView 使用 MATLAB script：

一、简单的输入输出，跑通简单的实验流程；

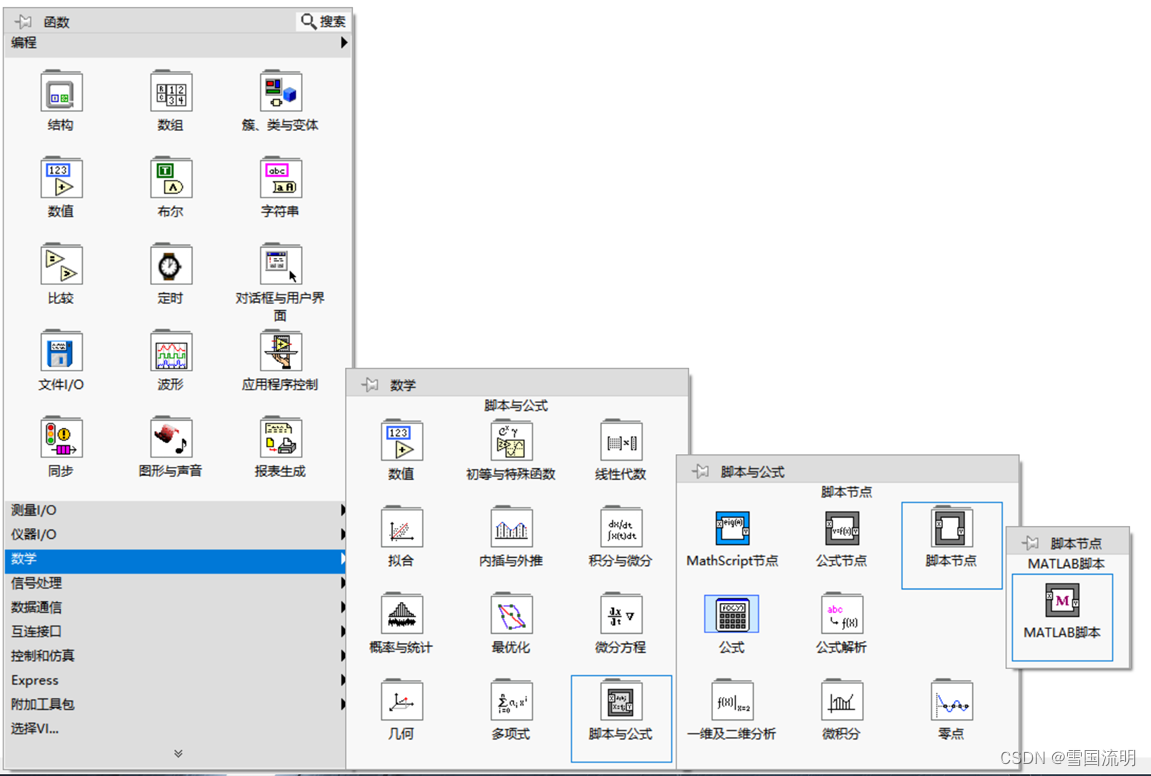

1、安装好之后，通过下面的方式添加MATLAB脚本到Labview的程序框图中；

2、 然后在前面板右键->控件->Express->图形显示控件->波形图，加入一个波形显示；

随后在程序框图右键->函数->信号处理->波形生成->正弦波->创建输入控件，创建一个波形；

下面需要建立Labview和Matlab的联系，右键刚刚放置好的MATLAB脚本框图，增加一个输入和一个输出，注意需要给创建的数据指定数据类型（本实验中为1D-real），要不然可能会报错。

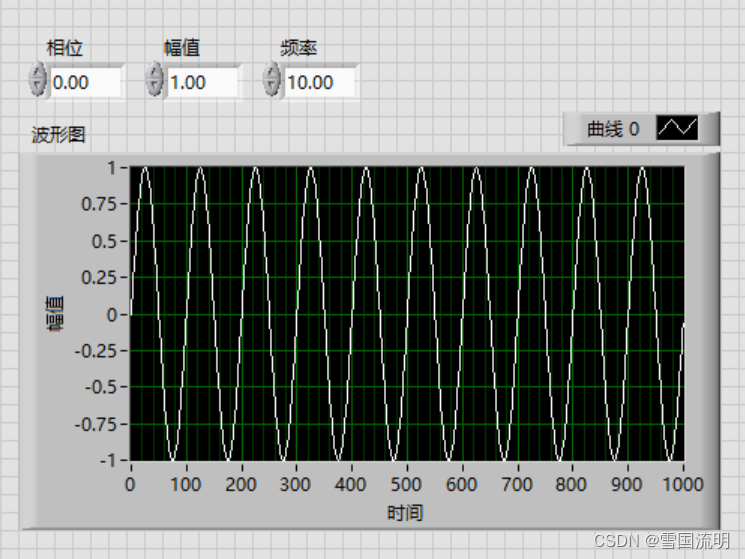

运行之后的前面板如下图所示，证明两者联动了：

 二、用DAQmx采集数据并且处理

在测量I/O->DAQmx 数据采集->DAQ助手，放置一个DAQ助手（注意 这里DAQmx插件要升级到2024 Q1 否则会报一个"Fails to Generate Code" 具体看下面官方的解释，当然还有其他的解决办法）

DAQ Assistant With DAQmx 2022 Q3 on LabVIEW 2022 Q3 Fails To Generate Code - NI

这样就实现了一个简单的DAQmx采集并且处理的过程，需要注意的是，要对Matlab节点的输出/输出的数据类型进行定义。
