电压型逆变器和电流型逆变器的不同

电压型：当逆变器的逆变功率P的脉动波形由直流电流来体现时，称之为电压型逆变器，恒压源作为输入。

电流型：当逆变器的逆变功率P的脉动波形由直流电压来体现时，称之为电流型逆变器，恒流源作为输入。

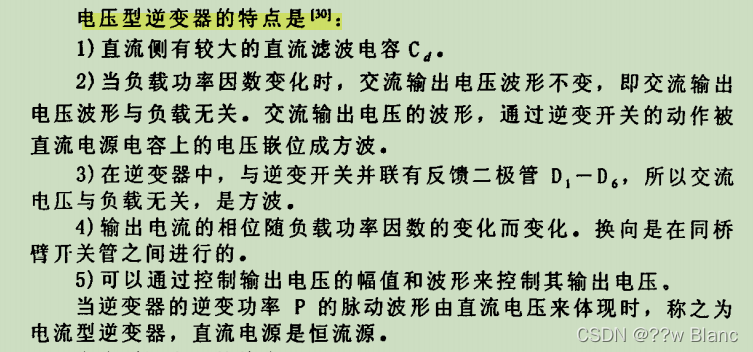

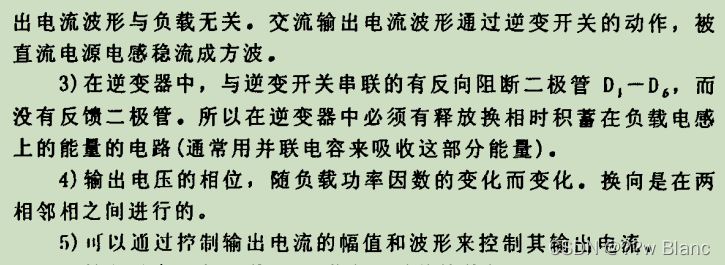

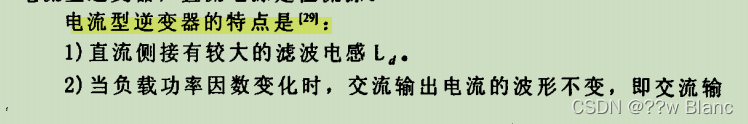

各自特点如下：



在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。

在电流型逆变电路中，直流电流极性是一定的，无功能量由直流侧电感来缓冲。当需要从交流侧向直流侧反馈无功能量时，电流并不反向，依然经电路中的可控开关器件流通，因此不需要并联反馈二极管。

逆变桥臂上的上下开关元件在任一时刻不能同时导通，不考虑死区时，上下桥臂的开关呈互逆状态。
