MCGS触摸屏---西门子200smart串口通信

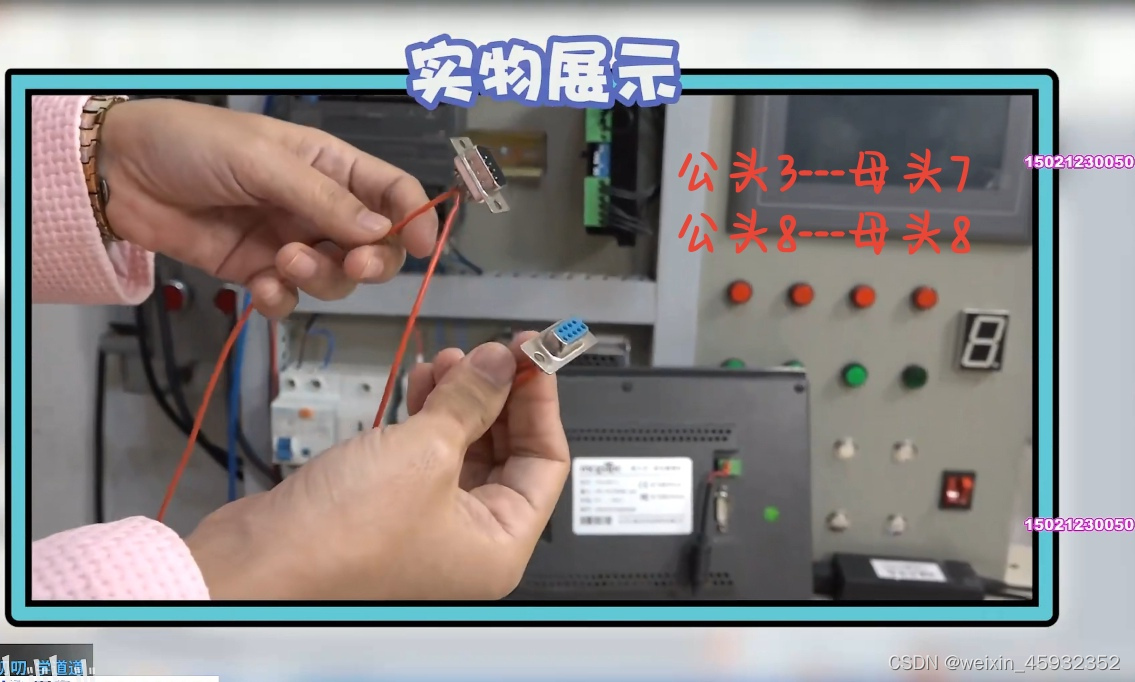

1.与西门子200smart plc通信接线图
九针口连接（串口通信）

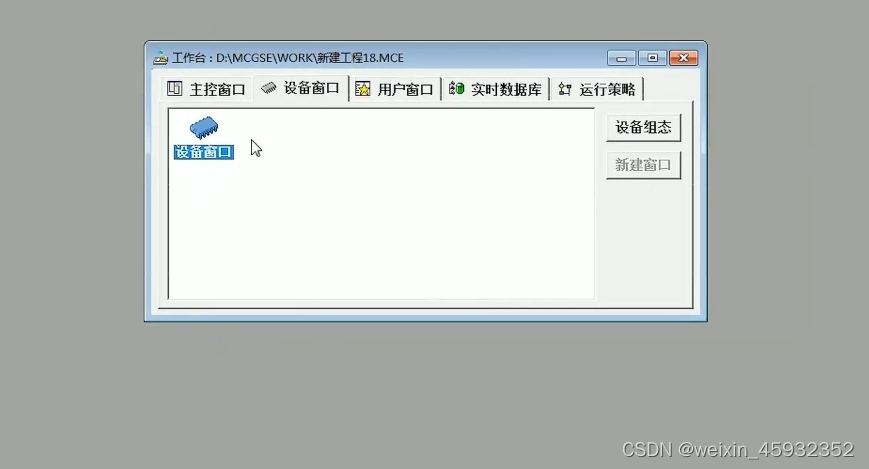

2.软件设置

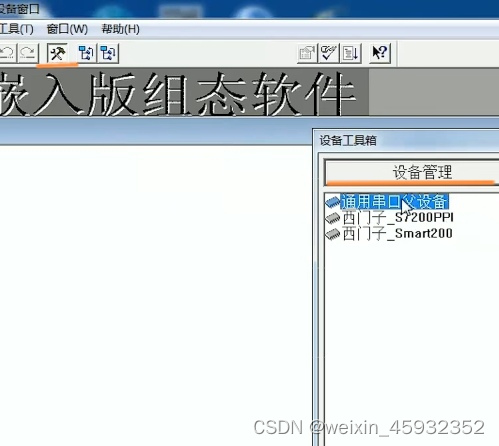

3.进入设备管理，添加对应设备
西门子200smart对应的设备是 西门子_s7200PPI

4.添加到设备组态窗口中

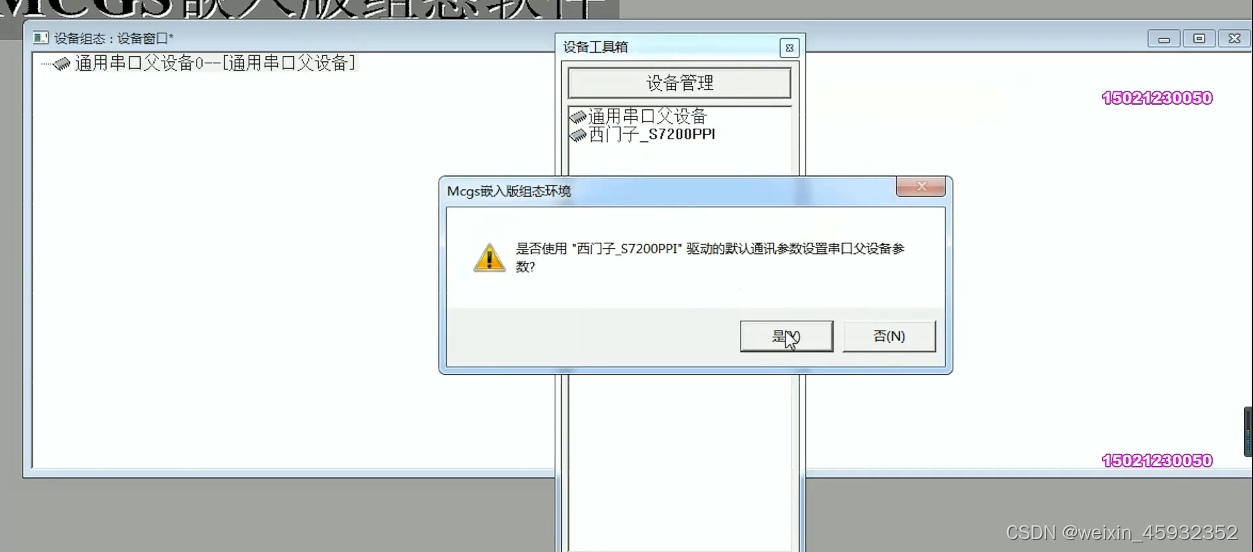

双击即可，弹出对话框选择“是”

5.点击刚才添加到设备组态中的 西门子_s7200PPI

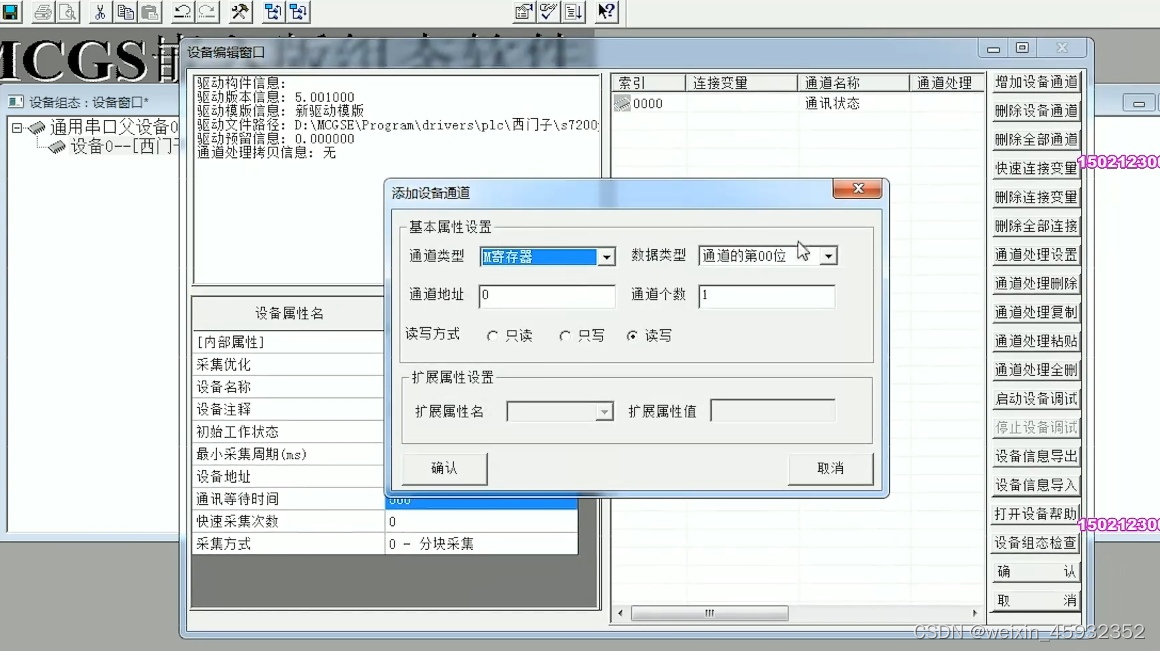

添加对应的通道和设置连接变量

6.添加完成后，点击“确认”

7.在用户窗口建立一个画面，将预先设定好的通信变量对应上去

8.全部设定完成后，将进行程序下载
点击工程下载按钮

点击“是”

9. 设置好对应的下载方式，此处用的是usb专用下载线（也可使用其他方式下载），然后点击“工程下载”

下载完成后，无错误，无警告表示下载成功，然后就可以使用了
