西门子博途软件的仿真图标是灰色，不能点击解决方案？

已于 2024-05-16 09:16:44 修改
阅读量6.6k 收藏 9
点赞数 4
文章标签： 制造
于 2024-05-14 20:22:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45932352/article/details/138867747
版权

西门子博图软件与PLCSIM仿真下载教程

1.西门子仿真软件下载，安装
在这里插入图片描述

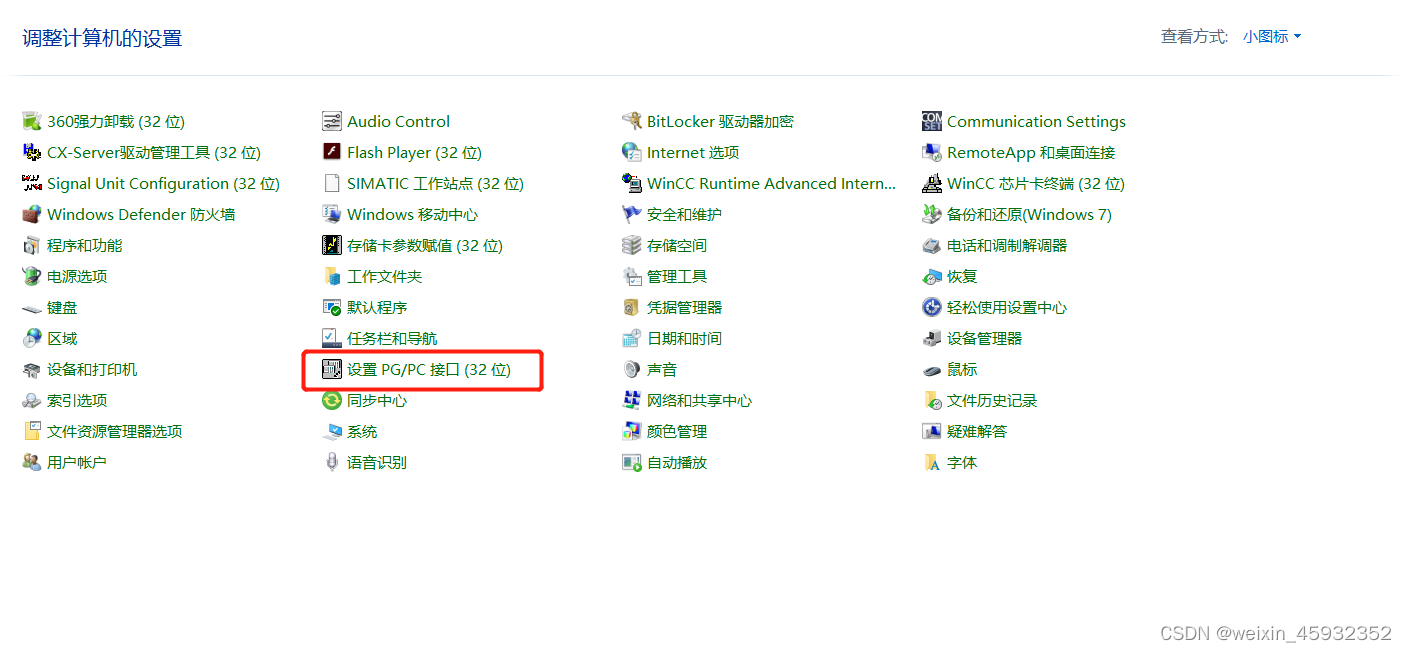

2.设置PC/PG接口
在这里插入图片描述

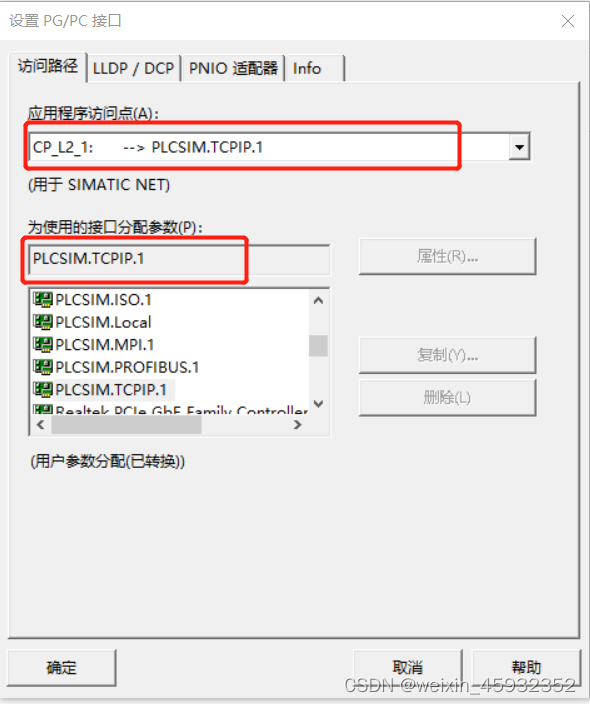

点击进入设置
在这里插入图片描述

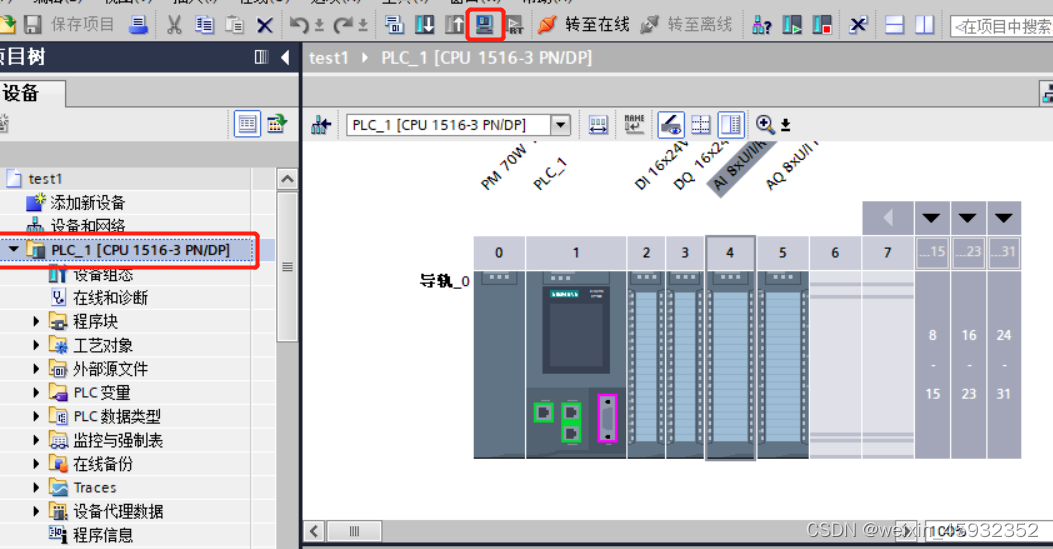

3. 设置完成之后，在博途软件中点击你的PLC站点，此时仿真图标变为蓝色，可点击
在这里插入图片描述

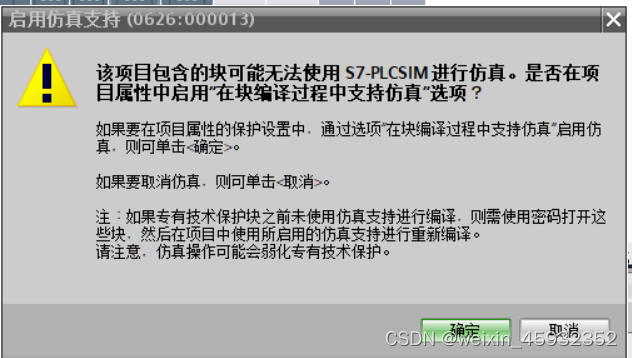

4.弹出警告框，点击确认即可
在这里插入图片描述

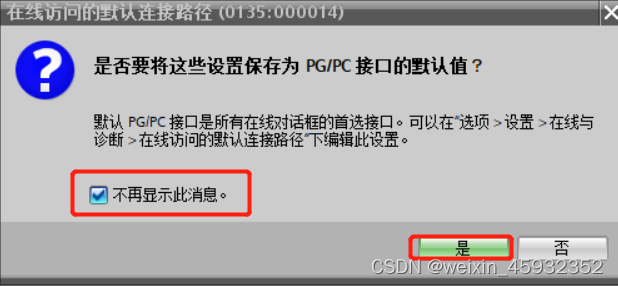

5.下载硬件组态
在这里插入图片描述
在这里插入图片描述

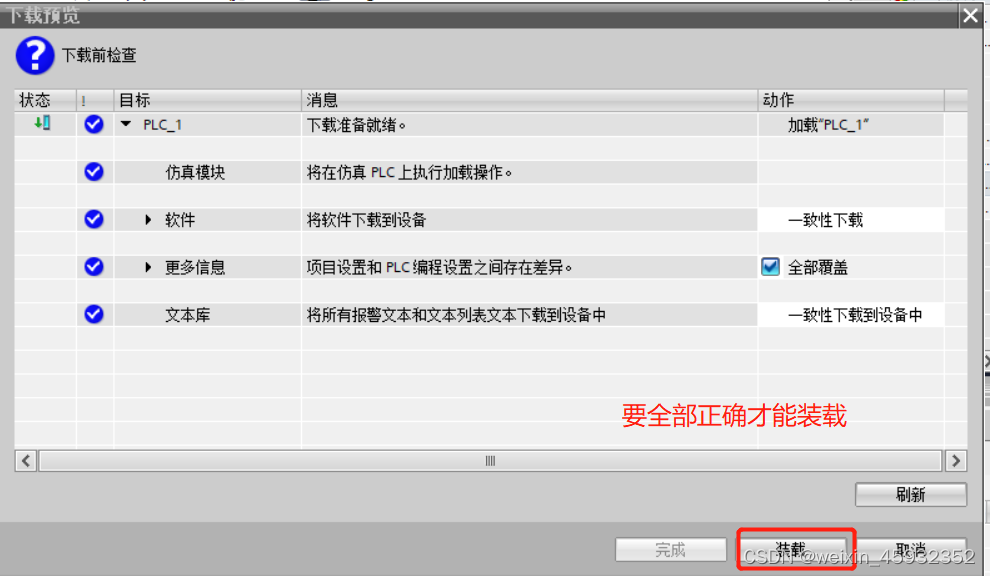

6.装载
在这里插入图片描述
在这里插入图片描述

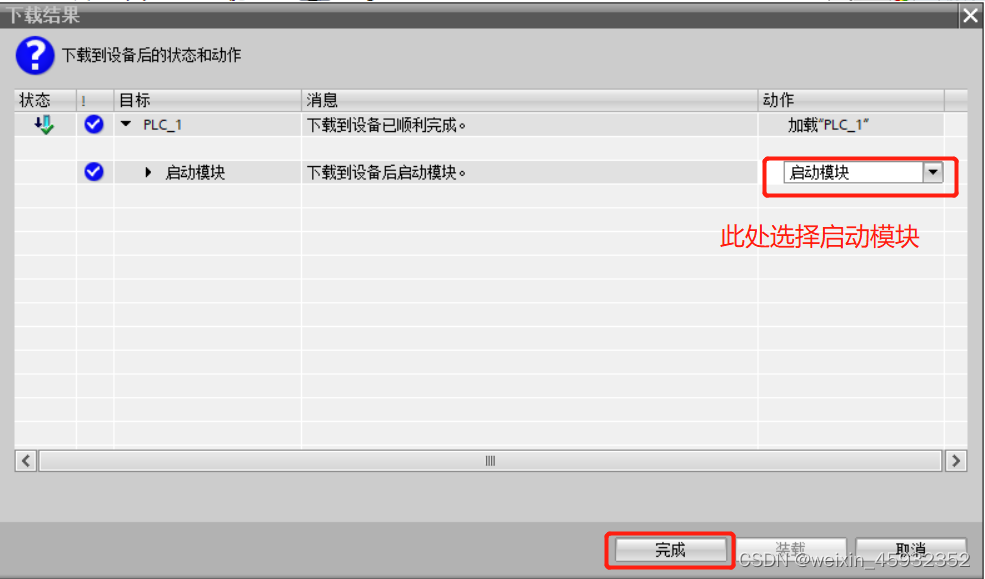

7.完成
在这里插入图片描述
