本文详细介绍了使用Multisim设计音频信号放大器的过程，包括第三级共发射极三极管放大电路设计，第二级与第一级放大电路的不同组件选择，以及电路仿真的步骤，确保在3kHz处电压增益满足150±15的要求，并通过1200:8的匹配变压器连接8Ω扬声器。
提示：记录软件学习过程，写得不好多多包涵
Multisim 音频信号放大器设计
性能指标要求
提示：alt+0177：±
1、在3kHz处电压增益为|150|±15，输入阻抗大于或等于1MΩ，放大器的负载为8Ω扬声器，通过1200:8的匹配变压器接入放大器的输入端，电源电压为±15v.
设计思路：

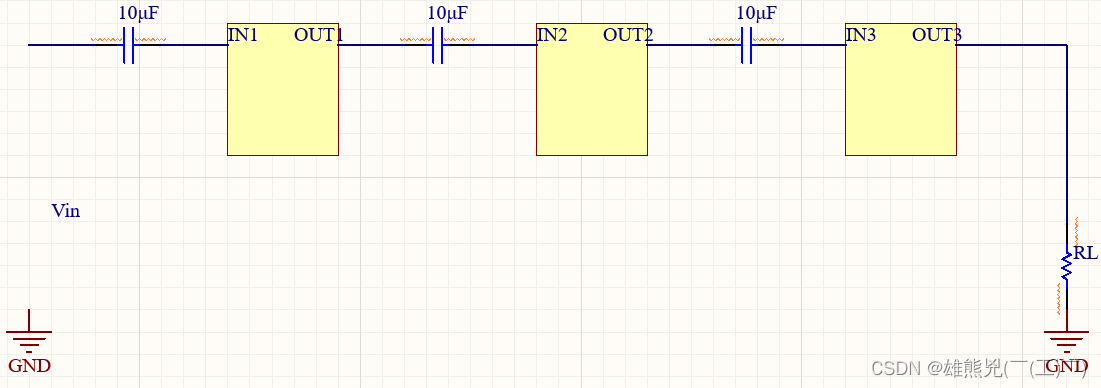

1、由电压增益较大，采用多级放大电路级联——本例取三级
2、放大信号为音频信号，极间耦合电容取10μF，音频旁路电容取100μF
3、由输入阻抗大于或等于1MΩ，故第一级放大电路采用场效应管组成的放大电路
4、放大器输出通过1200:8匹配变压器接8Ω扬声器，则放大器输出的等效负载为1200Ω
5、+15v直流电压源
从最后一级逐级向前设计
一、第三级放大电路的设计
1.选择共发射极三极管放大电路
1、输入信号和输出信号反相；
