Altium Designer中如何让鼠标指针悬停在电气走线时使其高亮显示？

文章目录

• • 概要
  • 设置步骤
  • 小结

概要

使用Altium Designer(AD)设计硬件电路时，尽可能多的掌握一些技巧可以帮助高效开展工作。在这里，我将介绍如何通过设置使AD布局走线时，鼠标指针悬停在走线上，走线高亮显示。

设置步骤

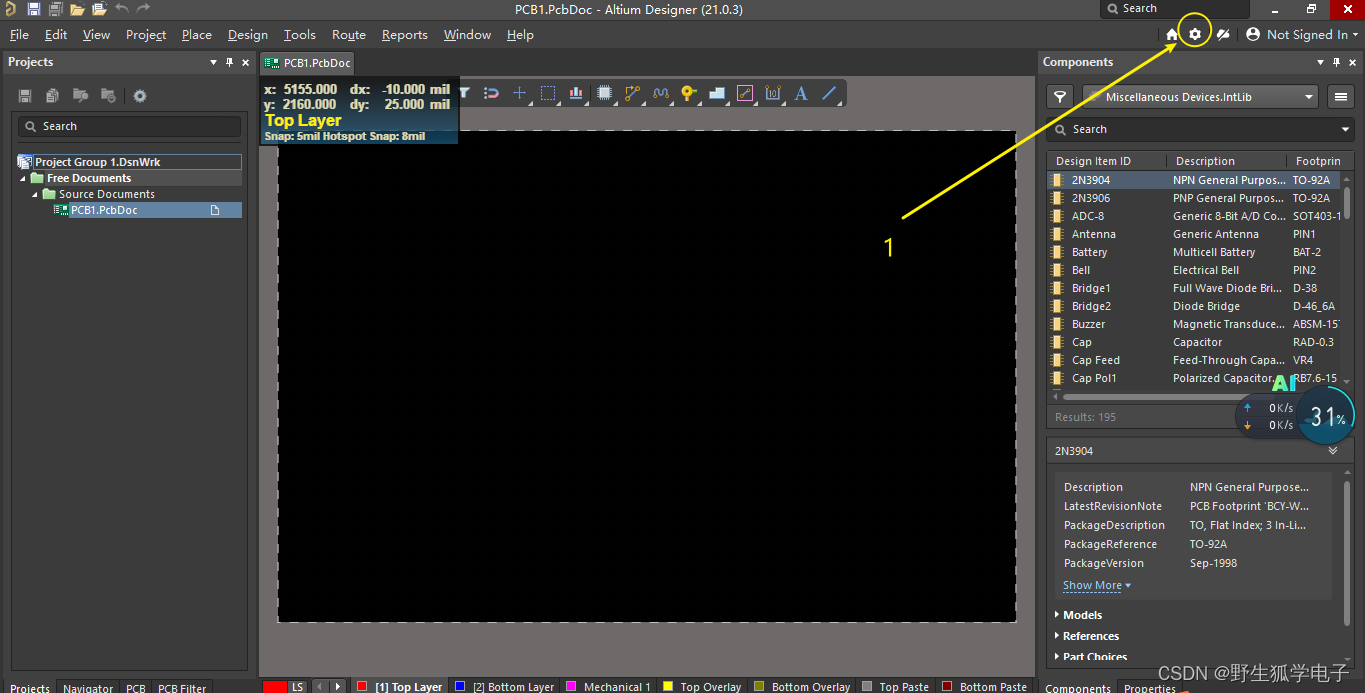

• 打开AD软件，找到右上角的设置按钮，点击打开

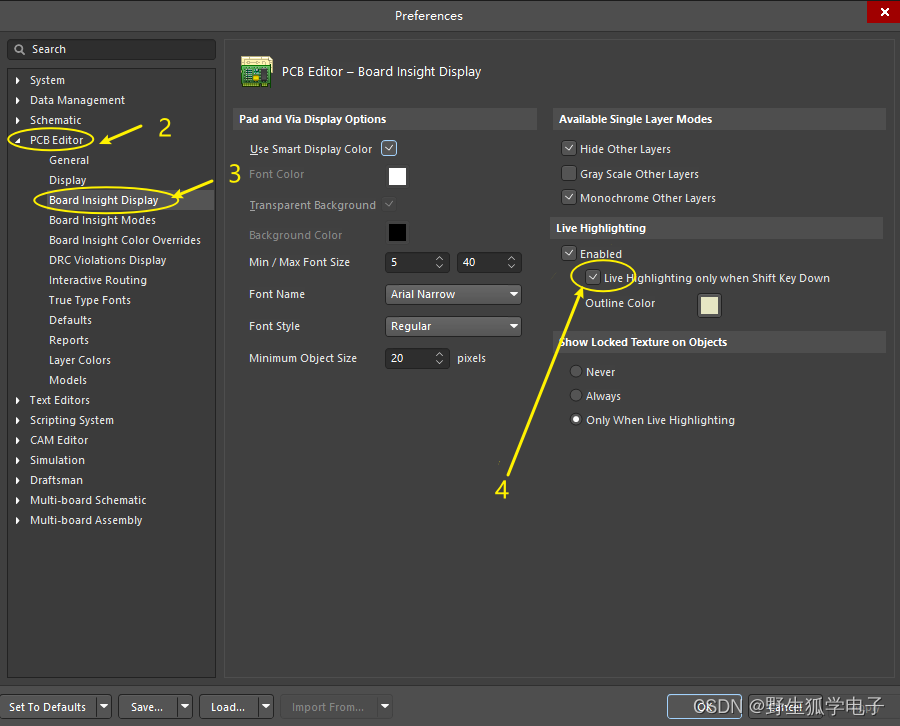

• 在弹出的界面找到PCB Editor，点击展开找到Board Insight Display，将右侧Live Highlighting中Live Highlighting only when Shift Key Down的钩去掉。

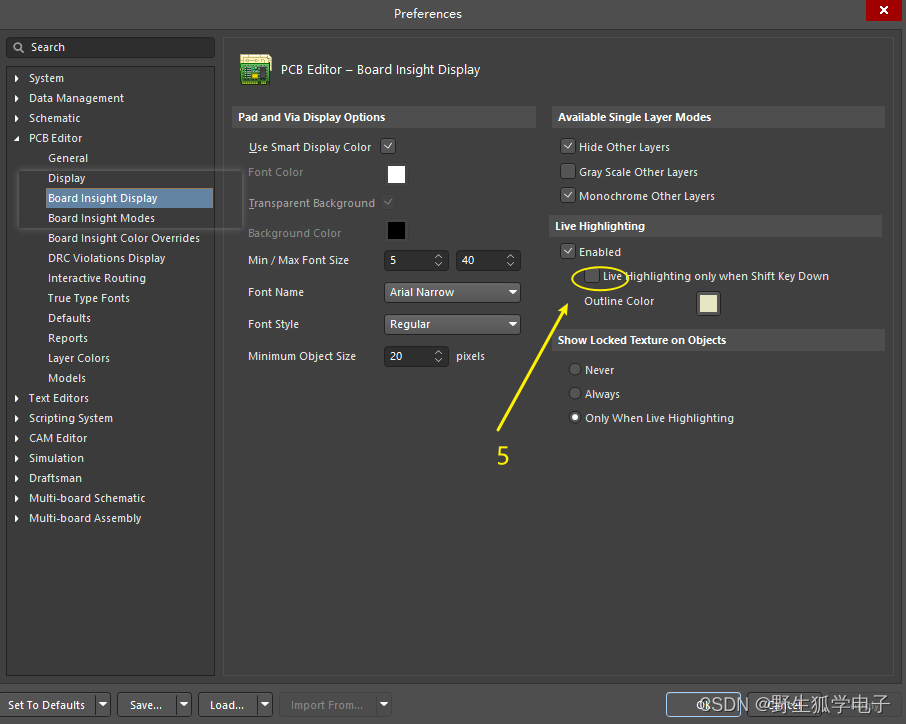

• 去掉钩后，如下图所示

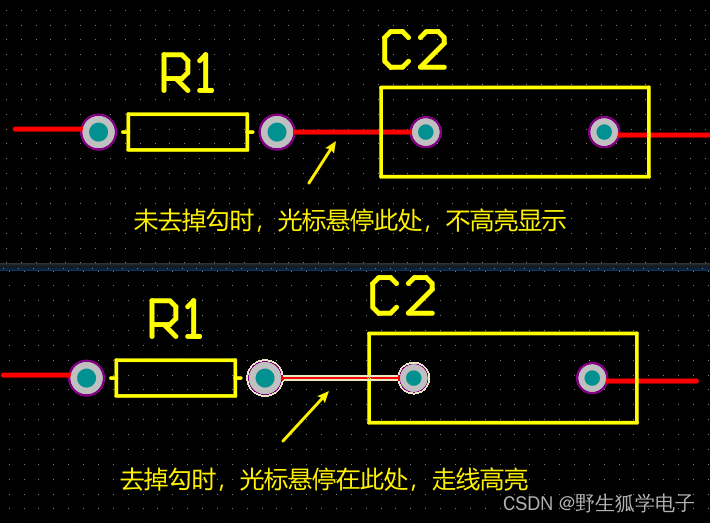

• 这样设置达到的效果对比如下：
•

小结

这样做的目的是为了在进行复杂的PCB布局时，只需要将光标悬停在需要查找的走线上，就可以快速看出走线的路径，方便优化走线。
