基于STM32单片机的远程智能浇花花盆GSM短信浇水补光方案原理图程序设计

硬件电路的设计

（末尾附文件）
3.1系统的功能分析及体系结构设计
3.1.1系统功能分析
本设计由STM32F103C8T6单片机核心电路+温湿度传感器DHT11电路+LCD1602液晶显示电路+继电器控制电路+GSM短信模块SIM800A电路+高亮LED灯补光电路+光照强度电路+电源电路组成。
1、检测花盆湿度、温度和光照状态值，并显示；参数显示通过LCD1602液晶显示，
2、远程控制，通过GSM短信远程浇水和补光灯控制。发送一条短信：jiaoshui，继电器1打开（可外接水泵表示浇水），返回短信jiaoshui_ok，1分钟关闭。发送一条短信：buguang，强制补光，并返回短信buguagn_ok，1分钟关闭。发送短信：get，返回液晶显示内容即温湿度内容，用于远程查看数据。
3、湿度低于35自动浇水、光照较暗自动补光。
4、GSM模块SIM800A和SIM900A电路程序完全兼容外观外形一模一样。
3.1.2系统总体结构

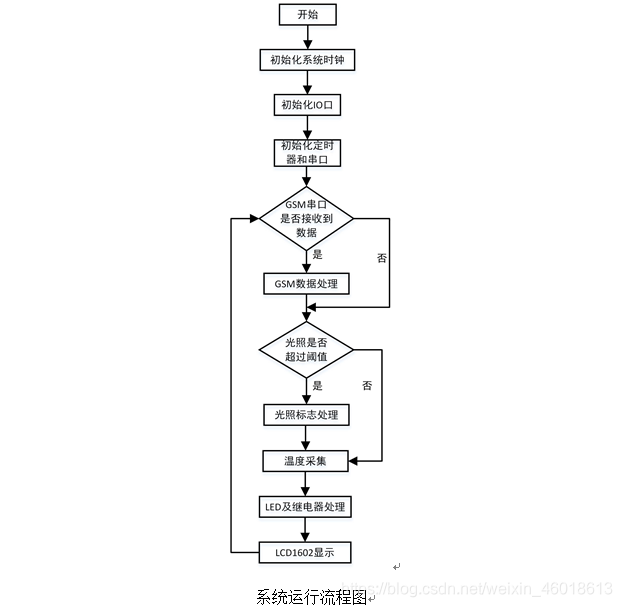

本系统具体框图如下图所示：

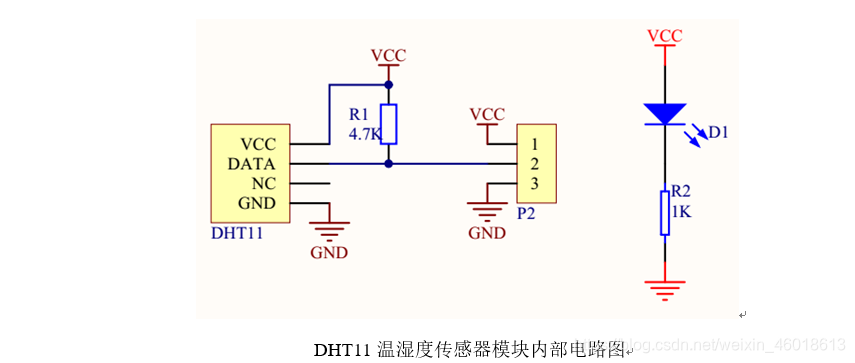

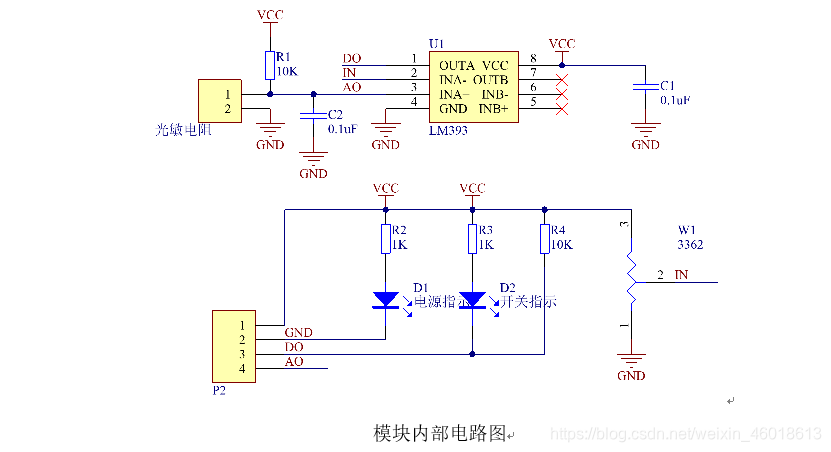

原理图：

高亮LED灯照明电路（高电平有效）设计
超高亮LED是比一般LED发光二极管的亮度高近百倍的新型LED，其外壳是无色透明树脂封装，其发光体本身就能发出某一波长的光，从而呈现出某一种颜色。在本设计中，选择白色高亮LED灯作为照明灯使用。
一、白色高亮LED灯的优点。
（1）寿命长，可靠耐用，维护费用极为低廉，可连续使用105h，比普通白炽灯泡长100倍；
（2）高效率，其发光效率可达80%～90%，LED比节能灯还要节能1/4；
（3）点亮速度快。
在本设计中， LED灯均为高亮LED灯，通过三极管驱动LED灯的亮灭，电阻为限流电阻，保护三极管。当单片机的控制引脚为高电平时，三极管导通，此时，高亮LED灯亮。否则，高亮LED灯不亮。 高亮LED灯照明电路原理图如下图所示。

5V继电器控制电路（高电平有效）设计
继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、
通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一故在电路中起着自动调节、安全保护、转换电路等作用。继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。在本系统中，通过三极管驱动继电器，当单片机的控制引脚为高电平时，三极管导通，此时继电器供电闭合，同时指示灯LED亮，与LED灯串联的电阻为限流作用保护LED灯，与三极管基集相连的电阻也是限流作用，保护三极管。继电器控制电路的原理图如下图所示。

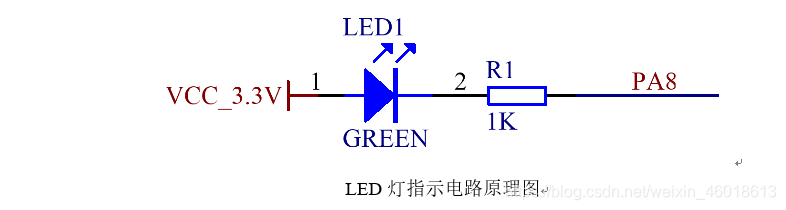

LED信号指示灯电路设计
LED灯即发光二极管，它是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。在电路中，电阻的作用是限流&#
