基于STM32F103单片机的老人防跌倒报警装置GSM短信蜂鸣器报警方案原理图程序设计

硬件电路的设计

（末尾附文件）
3.1系统的功能分析及体系结构设计
3.1.1系统功能分析
本设计由STM32单片机核心板电路+ADXL345加速度传感器电路+GSM电路+指示灯电路+按键电率+蜂鸣器报警电路+电源电路组成。
1、采用倾角传感器adxl345模块,实时检测老人的状态角度。

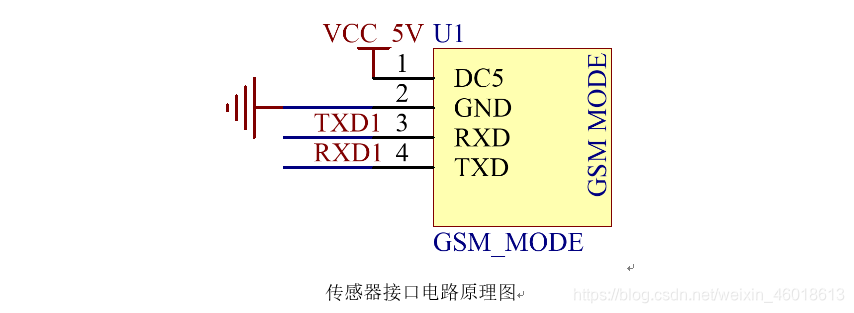

2、采用GSM模块实现短信的发送，只要老人跌倒了（且没有按下解除误报警操作按钮），设备将会向设定的手机号码发送求救短信“help me！”！
3、板子正常情况下是竖直装在口袋里的（adxl345模块在下角竖直立着），一旦倾角传感器检测到老人摔倒，蜂鸣器将会鸣叫报警,且摔倒的时间超过约15秒短信上报（延迟15秒是为了确定老人已经跌倒且15秒钟都没有自行爬起来，设备认为老人跌倒伤的过重，需要报警提醒周围的人帮忙）。如果老人没有跌倒，而是弯腰等等，这属于误报警，则老人可以自己用按键取消键取消警报。
3.1.2系统总体结构
本系统具体框图如下图所示：

原理图:

STM32单片机核心电路设计
STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
一、STM32的主要优点：
（1）使用ARM最新的、先进架构的Cortex-M3内核
（2） 优异的实时性能
（3） 杰出的功耗控制
（4） 出众及创新的外设
（5） 最大程度的集成整合
（6） 易于开发，可使产品快速将进入市场
二、STM32——最佳的平台选项
对于使用同一平台进行多个项目开发而言，STM32是最
佳的选择：
（1） 从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
（2） 从苛求性能的应用到电池供电的应用
（3） 从简单而成本敏感的应用到高端应用
（4） 全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。
STM32F103C8T6单片机核心板接口电路图如下图所示。

ADXL345倾角传感器模块电路设计
本设计选择倾角传感器ADXL345模块实时检测相关的状态信息。ADXL345是一款小而薄的超低功耗3轴加速度计，分辨率高(13位)，测量范围达± 16g。数字输出数据为16位二进制补码格式，可通过SPI(3线或4线)或I2C数字接口访问。ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(3.9mg/LSB)，能够测量不到1.0°的倾斜角度变化。该器件提供多种特殊检测功能。活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能可以检测任意方向的单振和双振动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立映射到两个中断输出引脚中的一个。正在申请专利的集成式存储器管理系统采用一个32级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。ADXL345模块接口图如下图所示。

ADXL345模块内部电路图如下图所示。U2即为稳压芯片，实现5V直流电转化为3.3V直流电，C1-C4为滤波电容。R2、R3为上拉电阻，让信号输入更加稳定。D1为电源指示灯，R1为限流电阻，来保护LED灯D1。

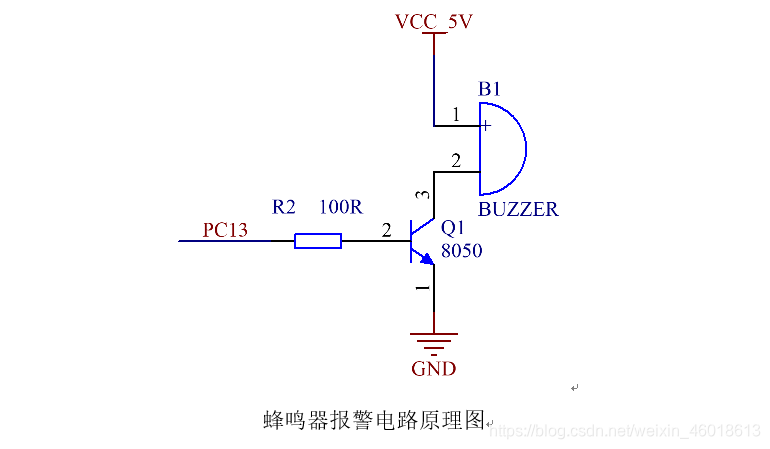

蜂鸣器报警电路（高电平有效）设计
