基于51单片机的LED点阵广告牌串口下载更新proteus仿真

地址:https://pan.baidu.com/s/1MMweBjZ8eiMEpIaVL19Nfg
提取码:1234

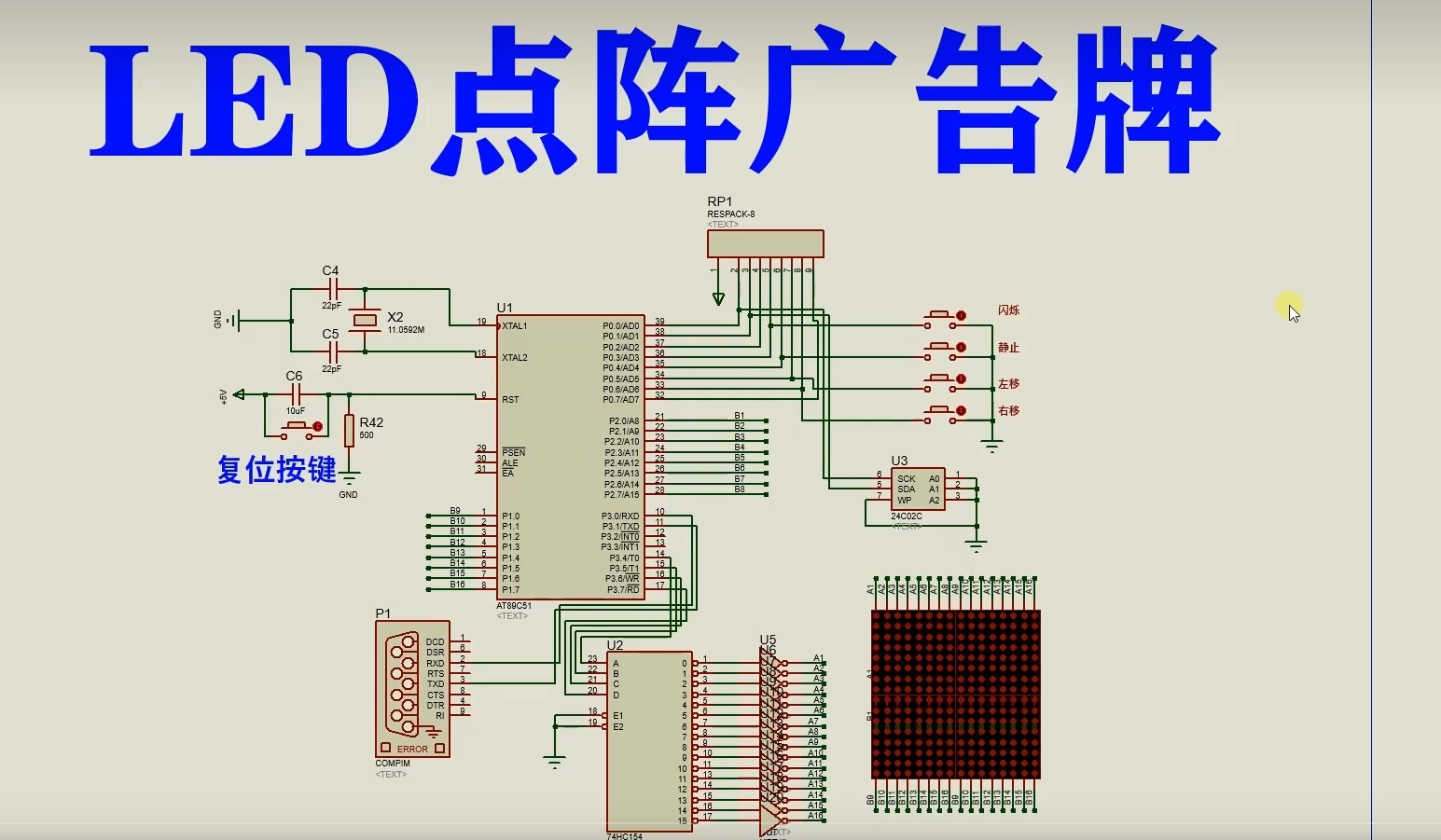

仿真图:

在这里插入图片描述

芯片/模块的特点:

AT89C52/AT89C51简介:

AT89C52/AT89C51是一款经典的8位单片机,是意法半导体(STMicroelectronics)公司生产的一系列单片机之一。它基于8051内核,并具有许多与其兼容的特性。

主要特点如下:

内部存储器:具有8KB的闪存(Flash)存储器,可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器:配备了256字节的随机存取存储器(RAM),用于暂存数据和程序的变量。

外部扩展性:支持多种外部扩展设备的连接,包括外部存储器(如RAM、EEPROM)和外设(如ADC、LCD、UART等),通过外部硬件连接,可以扩展单片机的功能和应用。

通用I/O引脚:拥有32个可编程的通用输入/输出引脚,可用于连接外部设备和与其他芯片进行通信。

定时器/计数器:内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信:支持串行通信接口,包括UART(串行异步通信)和SPI(串行外设接口),便于与其他设备进行数据通信和交互。

低功耗模式:具有多种低功耗模式,如空闲模式和电源下模式,在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围:的工作电压范围通常为4.0V至5.5V,可以满足大多数应用需求。

24C02特点:

1.存储容量:24C02具有2K位的存储容量,即可以存储2千个位数据。它的存储空间被组织成256个字节,每个字节由8个位组成。
2.串行接口:24C02采用串行接口进行数据读写,与主控器件之间进行通信。它使用两根线路(串行数据线SDA和串行时钟线SCL)进行数据传输,简化了连接和控制电路。
3.低功耗:24C02在工作时功耗低,适用于电池供电或对功耗要求较高的应用场景。它还具有自动功耗优化功能,可以在闲置状态下自动进入低功耗模式。
4.多功能保护:24C02具有多种数据保护功能,包括写保护、密钥保护和唯一序列号保护。这些功能可以保护数据的安全性和完整性。
5.高速读写操作:24C02支持快速的读写操作,具备高达400 kHz的传输速度。它能够快速、准确地读取和写入存储器中的数据。
6.长寿命和可靠性:24C02采用耐用的封装材料,具有较高的抗震动和抗振动能力。它具备较长的数据保存时间和可靠性,适用于各种工业和消费类应用。

74HC154是一种高性能的四线至十六线译码器/解码器,具有以下主要特点:

输入和输出:74HC154有4个输入端(A0-A3)和16个输出端(Y0-Y15),可以将4位二进制输入转换为16个独立的输出。

使能端:该芯片具有两个使能端(G1, G2A, G2B),可以控制译码器的启用状态。只有在使能端有效时,输出才会响应输入信号。

低功耗:作为HC系列芯片,74HC154具有较低的功耗,适合于低功耗应用。

高速操作:74HC154支持高速操作,适合于需要快速响应的数字电路。

逻辑电平兼容性:该芯片兼容TTL逻辑电平,能够与TTL系列的其他逻辑电路无缝连接。

输出驱动能力:74HC154的输出能够驱动多个TTL负载,适合于多种应用场景。

封装形式:通常以DIP、SOIC等多种封装形式提供,方便不同的电路设计需求。

应用广泛:广泛应用于地址解码、数据选择、存储器选择等数字电路中。
