本文详细介绍了基于51单片机的密码锁系统的设计，包括硬件部分如矩阵键盘和声光报警器，以及软件部分的程序设计。系统允许用户开锁、更改密码、重试和关闭密码锁，并具有原始密码恢复功能。程序中实现了数码管显示、状态管理和I2C通信等关键功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

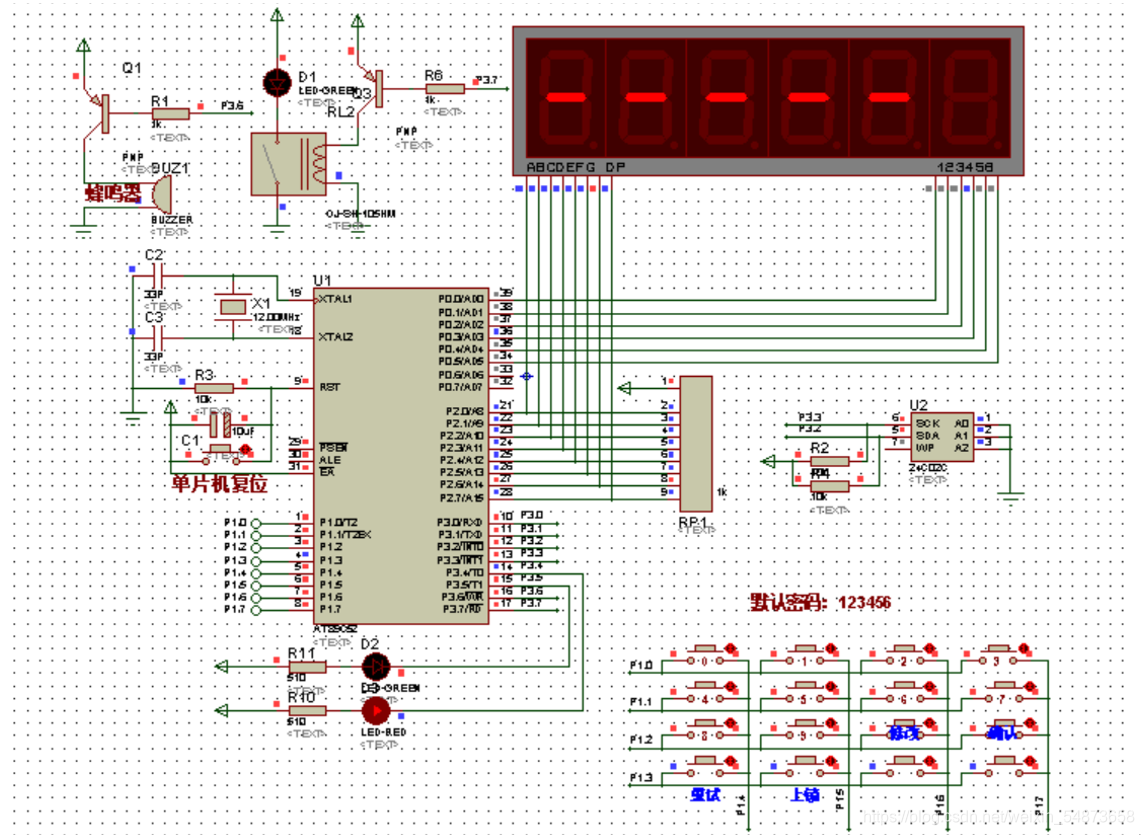

硬件设计：

同样采用的是51 单片机，加矩阵键盘，同样具有声光报警器。输入正确之后，LED会短暂亮起，同时继电器开启，用于模拟锁的开关。
在这里插入图片描述

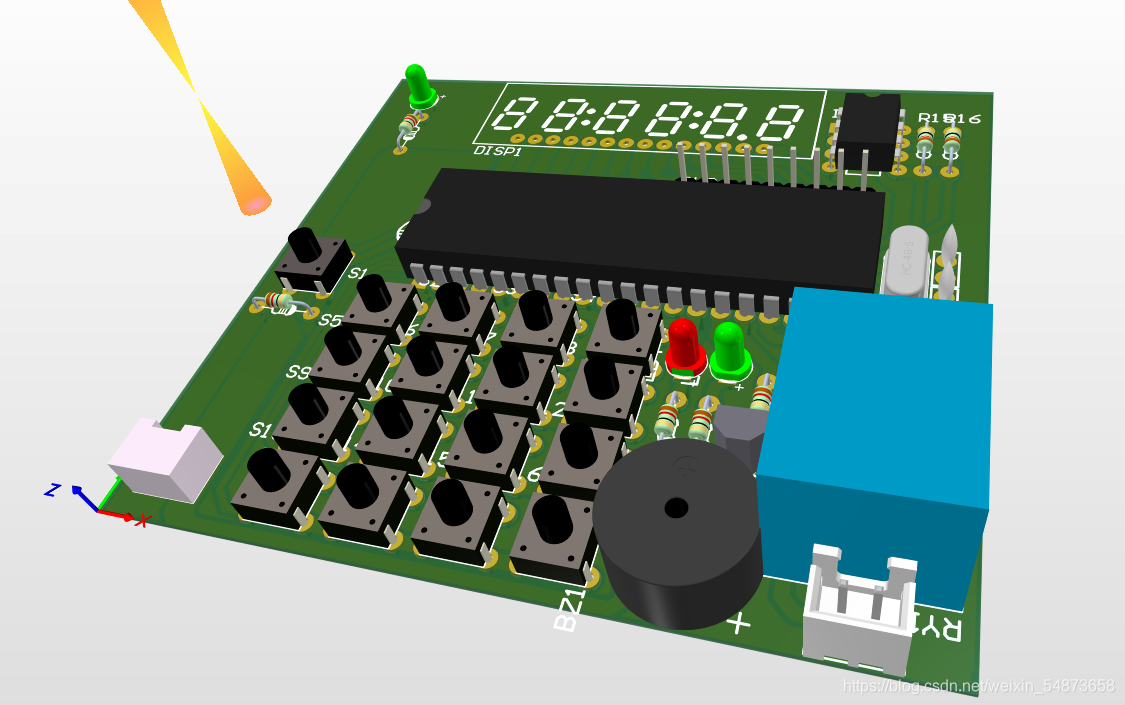

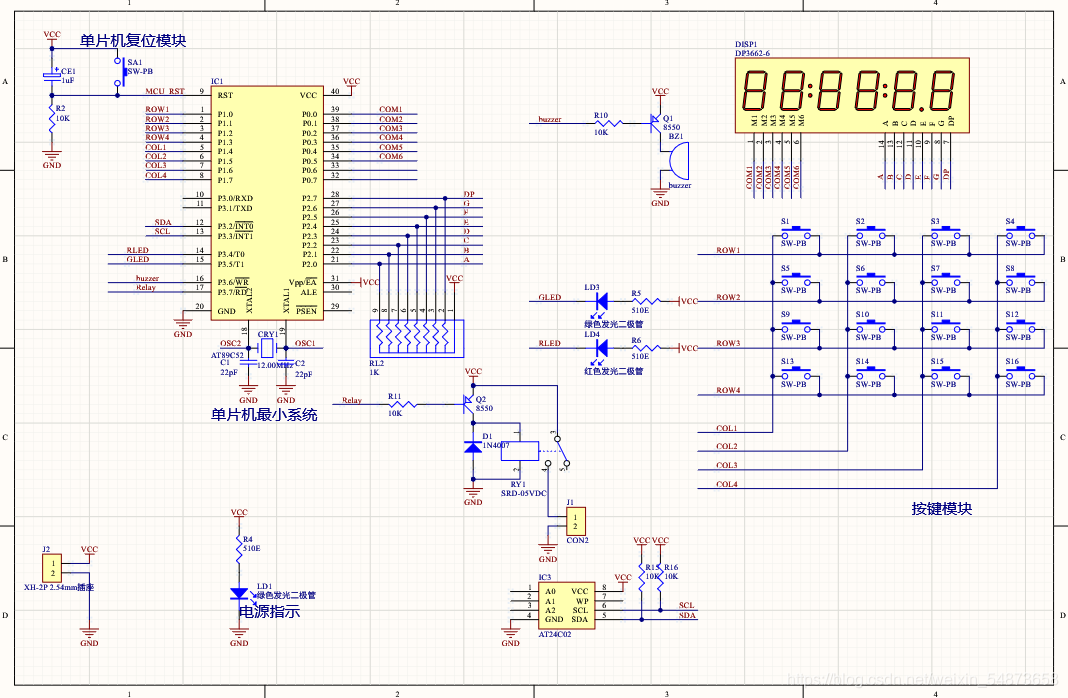

原理图和PCB如下：

程序设计

/*******************************************************************************
初始密码：000000 	密码位数：6位
注意：掉电后，所设密码会丢失，重新上电时，密码恢复为原始的000000
与P1.0相连的8位发光LED点亮代表锁被打开；熄灭代表锁被锁上

程序功能：
		  1、开锁：
		  下载程序后，直接按六次数字0（即代表密码000000），LED亮，锁被打开，输入密码时，
		  六位数码管依次显示小横杠。
		  2、更改密码：
		  只有当开锁（LED亮）后，该功能方可使用。
		  首先按下更改密码键，然后设置相应密码，此时六位数码管会显示设置密码对应
		  的数字。最后设置完六位后，按下确认密码更改，此后新密码即生效。
		  3、重试密码：
		  当输入密码时，密码输错后按下重试键，可重新输入六位密码。
		  当设置密码时，设置中途想更改密码，也可按下此键重新设置。
		  4、关闭密码锁：
		  按下上锁按键即可将打开的密码锁关闭。

功能测试：输入原始密码000000---按下更改密码按键---按0到9设置密码---按确认键
       密码更改---按上锁按键关闭密码锁---输入新的密码打开密码锁
*******************************************************************************/
#include<reg52.h>

#define uchar unsigned char
#define uint unsigned int

uchar old1,old2,old3,old4,old5,old6; //原始密码000000
unsigned char PassWord[6];
uchar new1,new2,new3,new4,new5,new6;  //每次MCU采集到的密码输入
uchar a=16,b=16,c=16,d=16,e=16,f=16; //送入数码管显示的变量
uchar wei,key,temp;
unsigned char st=0;

bit allow,genggai,ok,wanbi,retry,close;	 //各个状态位


sbit beep=P3^6;
sbit Lock=P3^7;

sbit GLED=P3^5;
sbit RLED=P3^4;

sbit SCL = P3^3;		  //引脚定义
sbit SDA = P3^2;

unsigned char code table[]=
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,
0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00,0x40};



void InitI2C();
void I2CStart();
void I2CStop();
void I2CSend(uchar byte);
uchar I2CRead();
uchar read_eeprom(uchar addr);
void write_eeprom(uchar addr, uchar databyte);

/*****************************************************************************
** 函数名称：delay
** 功能描述：延时
******************************************************************************/
void delay(unsigned int i)
{
	uint j,k;
  for(j=i;j>0;j--)
    for(k=125;k>0;k--);
}


/*****************************************************************************
** 函数名称：InitI2C
** 功能描述：配置模拟I2C的IO端口
******************************************************************************/
void InitI2C()
{
	 SDA = 1;
	 SCL = 1;
}

/*****************************************************************************
** 函数名称：I2CStart
** 功能描述：发送I2C总线起始状态
** 输    入：无
** 输    出：无
** 全局变量：无
** 调用模块：delay()
** 可移植性：直接移植
******************************************************************************/
void I2CStart()
{
	SDA = 1;
	delay(1);      // 延时子程序
	SCL = 1;
	delay(1);
	SDA = 0;
	delay(1);
	SCL = 0;

}
/*****************************************************************************
** 函数名称：I2CStop
** 功能描述：发送I2C总线停止起始状态
** 输    入：无
** 输    出：无
** 全局变量：无
** 调用模块：delay()
** 可移植性：直接移植
******************************************************************************/
void I2CStop()
{
	SCL = 0;
    delay(1);
	SDA = 0;
	delay(1);
	SCL = 1;
	delay(1);
	SDA = 1;
	delay(1);

}
/*****************************************************************************
** 函数名称：I2CSend
