LED 点阵是由发光二极管排列组成的显示器件。

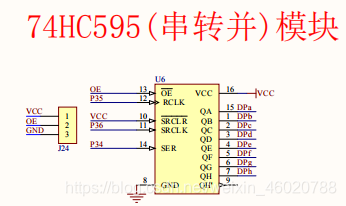

通常应用较多的是 8* 8 点阵，通过进行对不同位置的点亮与熄灭，构成一个图案，这一点也被应用到了电视机的显示屏上。下面是点阵屏的原理图：
在这里插入图片描述
它的DPa到DPh引脚分别对应了侧排的引脚（引脚为高电平，控制P0号引脚低电平即可点亮二极管），采用74HC595串转并芯片，需要在使用过程中对595的3个输入端进行控制。

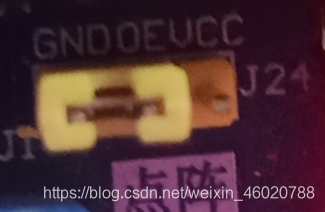

跳线帽OE：OE，输出使能控制脚，它是低电才使能输出，所以接GND，OE端会被GND下拉为0。
P34-SER：代表串行输入，我们串行输入就是把数据放到这。
P35-SCK ：上升沿移位，即RCK从0-1电位变化会让数据往下移一位
P36-RCK：上升沿锁存，搬运工，即SCK从0-1电位变化会把数据搬运到芯片输出端
其中：SER负责将数据输入，SCK上升沿触发后数据插入队列，RCK则会锁存复制到输出端队列当中。
在这里插入图片描述

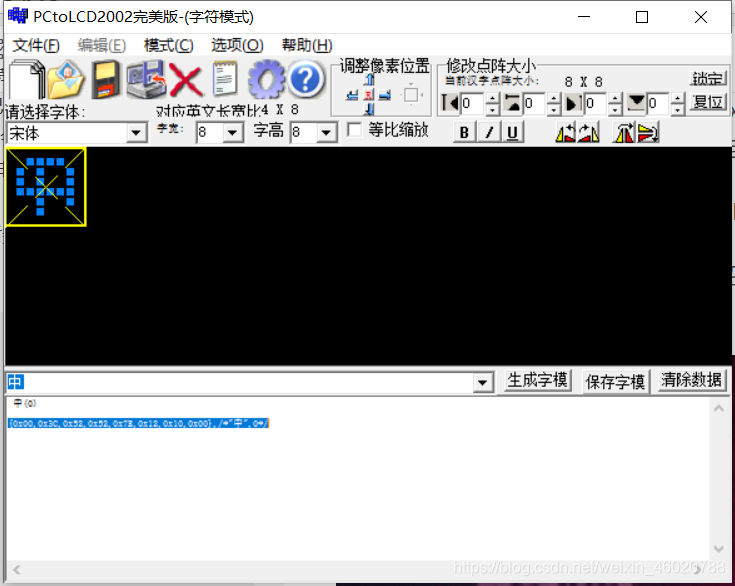

可以用取字模软件进行取模，下载链接在文末，下面是操作例图：

程序：

#include <reg52.h>
#include <intrins.h>

typedef unsigned char u8; 		// 重命名类型u8简化代码编写
typedef unsigned int u16;
#define MATRIX_PORT	P0		// 点阵LED负极端口

sbit SCK = P3^6; 			// SCK上升沿移位
sbit RCK
