1.1，单交换机构建一个VLAN
1.2，单交换机划分两个VLAN
1.3，使用两个交换机进行VLAN划分

1.1，单交换机构建一个VLAN

我们使用一个交换机将两台PC划分在一个VLAN中，这里不需要配置交换机。
第一步，画出原理图

在这里插入图片描述

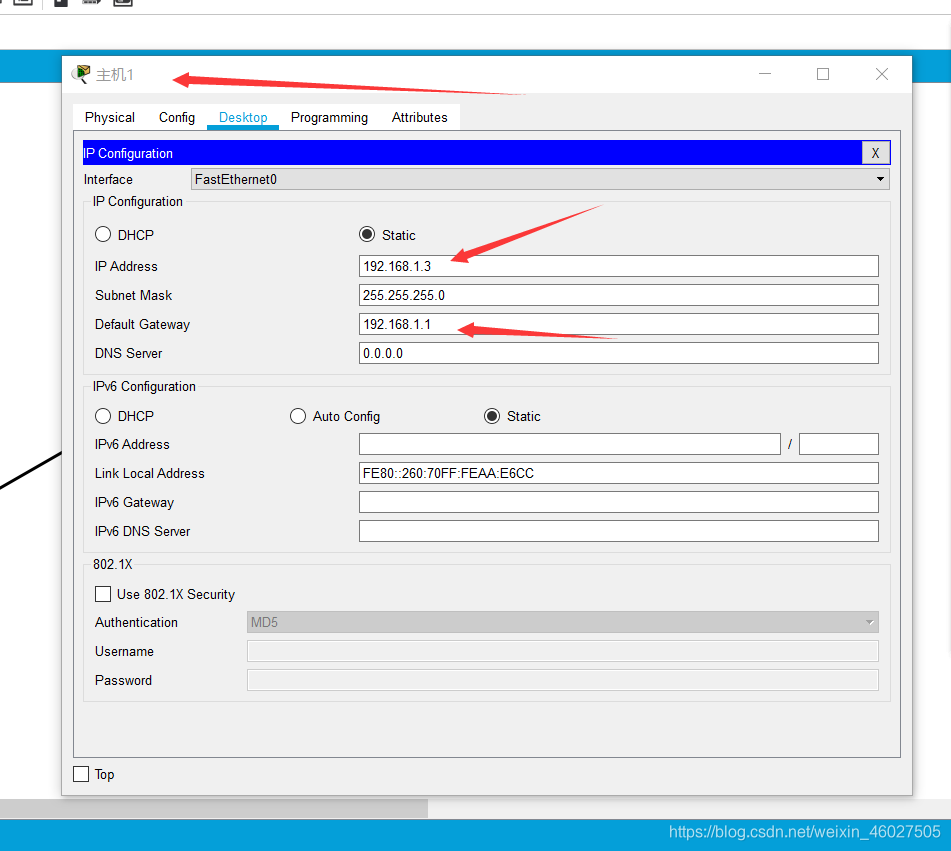

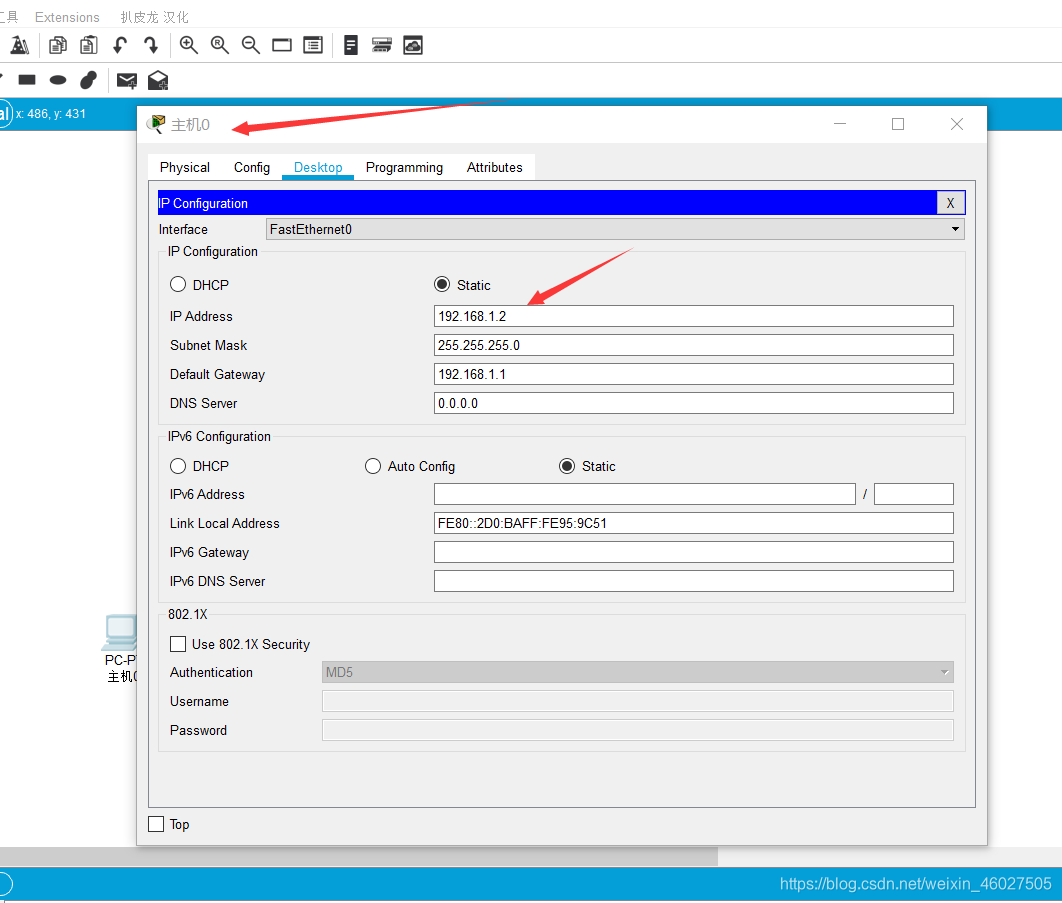

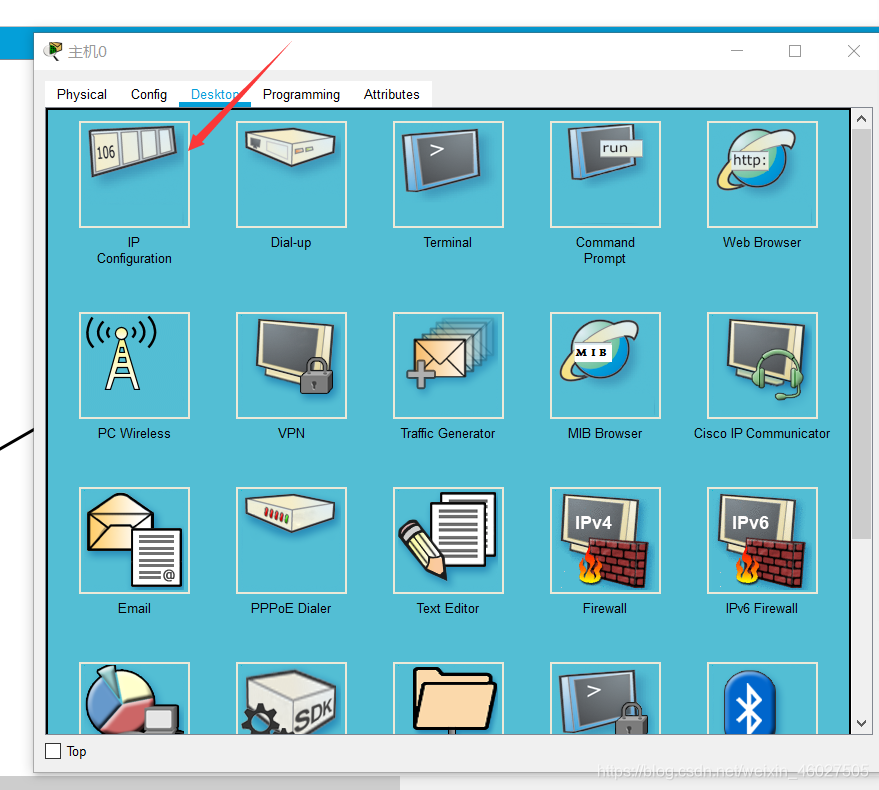

.第二步，单击主机标志，分别配置IP地址和网关

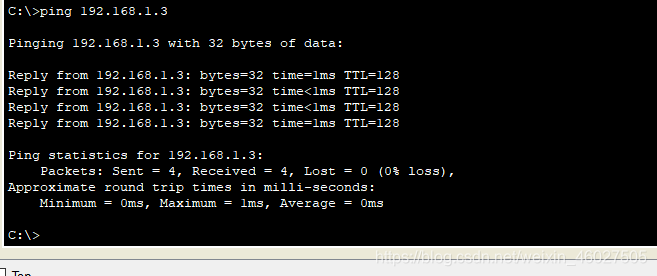

最后一步，打开任何一个pc的命令窗口，ping另外一台主机进行验证。

因为这里没有划分vlan，所以两台主机是在同一个局域网下的，是可以进行通信的。

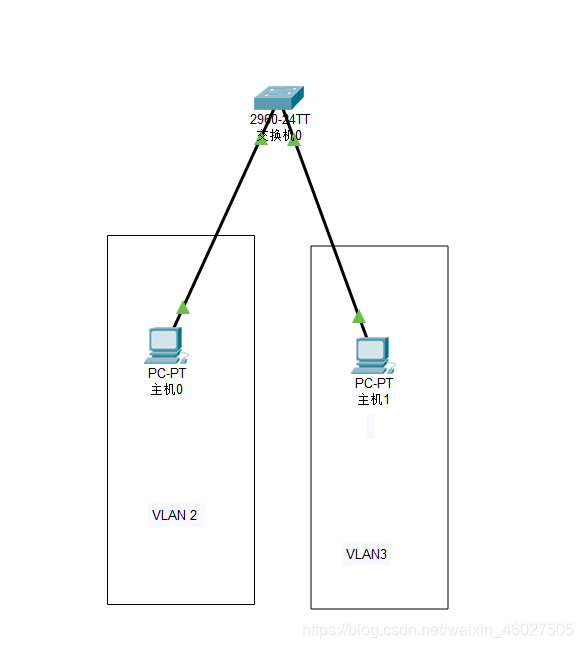

1.2，单交换机划分两个VLAN

下面我们将把上面两台主机划分到不同的VLAN中，就是对交换机进行配置。最后的实验结果应该是无法通信的，下面开始。

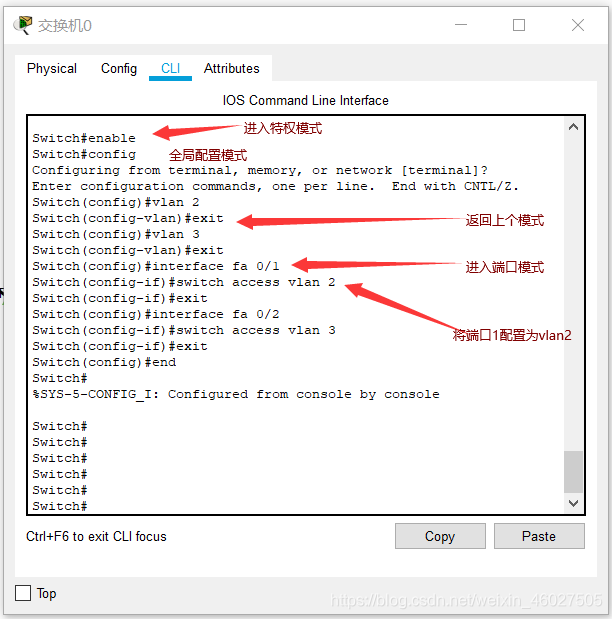

首先还是单击交换机图标，进入CLI
下面对上面各条命令进行解释

Switch#enable           //进入特权模式
Switch#config        	//全局配置模式
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 2    //添加虚拟端口VLAN 2
Switch(config-vlan)#exit   //回到上一级模式
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#interface fa 0/1     //进入端口模式，选择配置端口1
Switch(config-if)#switch access vlan 2    //将端口1（即pc0）划分为vlan2
....
Switch(config)#end   //直接回到特权模式

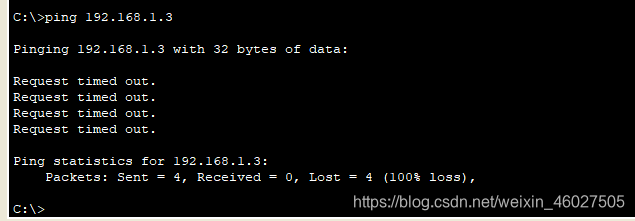

验证结果

结果两台主机不能进行通信。

1.3，使用两个交换机进行VLAN划分

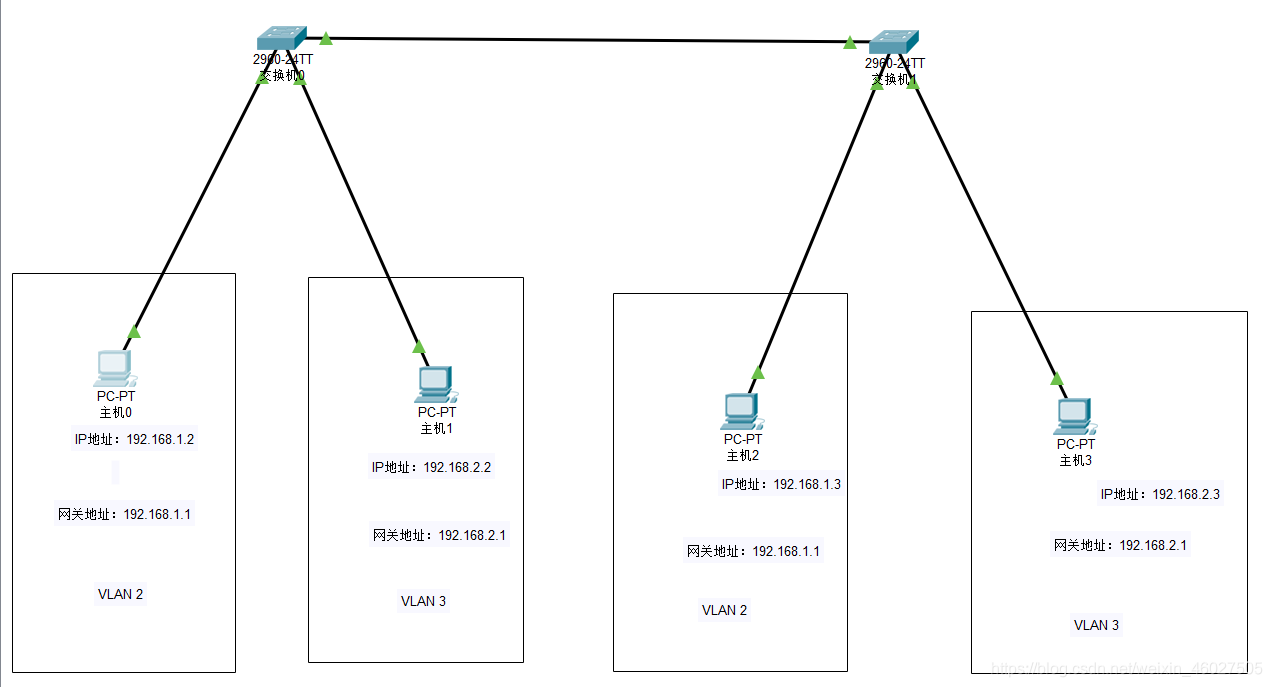

接下来我们画4台PC,使pc0和pc2在vlan2中，使pc1和pc3在vlan3中。

在这里插入图片描述

右边部分的配置和左边的一模一样，就是PC1,PC2,和PC3的IP地址分别是
192.168.2.2和192.168.1.3和 192.168.2.3

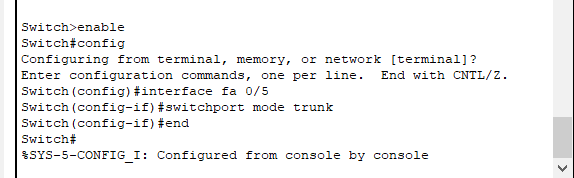

接下来主要就是对中间的线进行配置。，准确地讲是对中间线所连交换机的两个端口进行配置，将两个端口改成trunk模式，这样就可以进行多个vlan信息的传递了，从而达到同个vlan可以跨越不同的交换机的目的，因为中间的线都是接在两个交换机的5端口，所以对两个交换机的配置是一摸一样的。

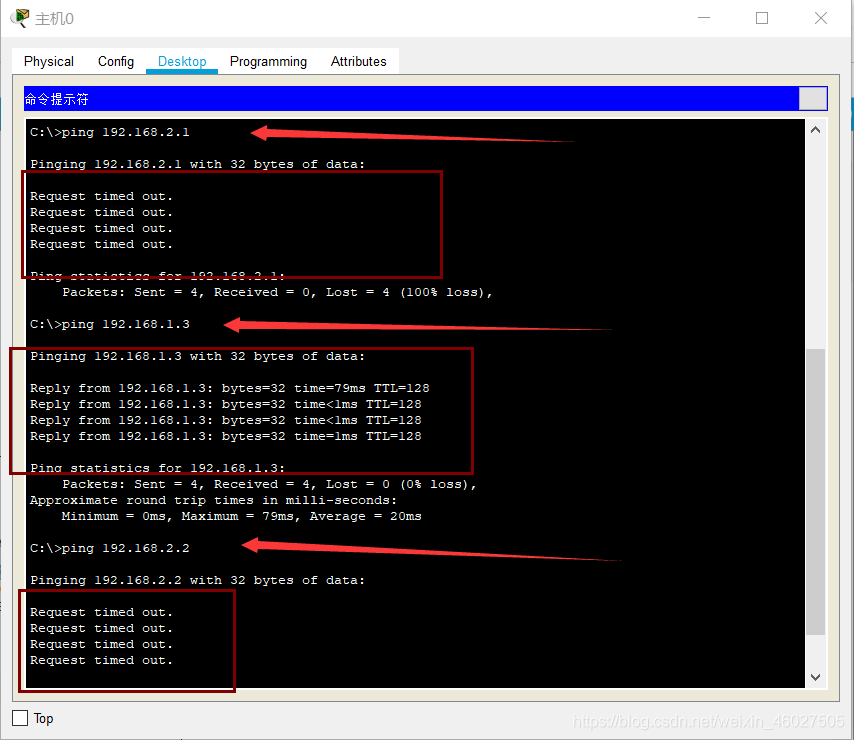

最后进行验证。
