论文笔记——AN IMAGE IS WORTH 16X16 WORDS:TRANSFORMERS FOR IMAGE RECOGNITION AT SCALE（Vit）

论文名称：AN IMAGE IS WORTH 16X16 WORDS:

TRANSFORMERS FOR IMAGE RECOGNITION AT SCALE

这篇博客参考csdn上一篇博客以及自己的理解总结：Vision Transformer详解_太阳花的小绿豆的博客-CSDN博客_vision transformer

首先作者在论文中提到，在中等大小的数据集上进行训练时，他们提出的方式没有ResNets的效果好，这是因为运用transformer的思想处理图片缺少了CNN中的inductive bias，CNN具有两种归纳偏置：

1. 一种是局部性（locality/two-dimensional neighborhood structure），即图片上相邻的区域具有相似的特征；
2. 一种是平移不变形（translation equivariance）：

其中g代表卷积操作，f代表平移操作。当CNN具有以上两种归纳偏置，就有了很多先验信息，需要相对少的数据就可以学习一个比较好的模型.

但是当训练数据足够大的时候，Vit的表现就会超过CNN，突破了归纳偏置的限制。

模型结构图：

根据图片内容可以了解，图片最重要的部分分别是：

1. Embedding部分（patch+position）
2. Encoder部分（右图）
3. MLP head

Embedding部分（Linear Projection of Flattened Patches）

标准的Transformer所接收的输入是一个1D的序列，然而图像数据的维度是H*D*C。因此，我们要对输入的图片数据进行转变。

如图，首先将输入的图片进行拆分，对于Vit-B/16，输入图片尺寸为224*224，取每个patch的大小为16*16*3，因此划分后得到 (224/16）*(224/16) = 196 个patch。然后想通过线性映射，把每个patch拉直，变成一个1D的sequence，这样就可以把每个patch看成一个单词，维度是1*768。

具体实现中，类似CNN的卷积操作，输入维度是224*224*3，卷积核维度为211*211*768，则输出的维度为14*14*768，将W,H拉直，则变为196*768。

在一个图片分成patch后经过线性层处理之后得到很多token，在这些token的前面加一个class_token，这部分参考了Bert中的做法，这个token的维度和其他的token一样，也是768维，将其和后面的token进行拼接，得到的最终结果：1*768+196*768=197*768。

而且这个class_token是可学习的，它专门用来分类。

       Transformer中由于注意力机制计算中是每两个patch之间进行计算关系，这样两两计算得到的结果不包含位置信息，然而图片patch的位置信息也是很重要的，因此解决方式就是在每个token上加上了位置编码。这个和上一个论文的做法相同，位置编码是直接加到图片信息上的，因此维度也是 197*768。

Encoder部分

这部分可以参考我之前的博客：

https://mp.csdn.net/mp_blog/creation/editor/128945199

总结一下，也就是这个公式：

Multi-Head Attention

这部分可以参考我之前的博客：

https://mp.csdn.net/mp_blog/creation/editor/128945199

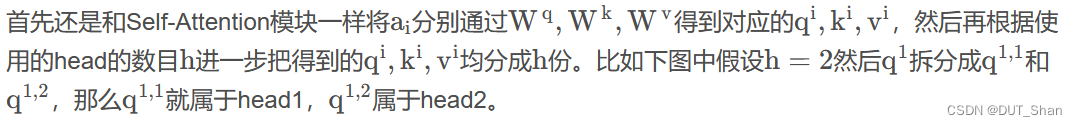

以两个头为例：

然后对Q和K进行相乘再除以根号下d得到b11，b12，b21，b22。

把b11和b12，b21和b22分别进行拼接（把两个头进行合并）得到b1和b2

注意这里的两个头进行合并部分的Wo是可学习的参数。

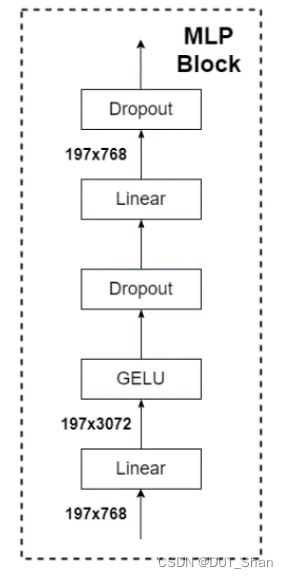

MLP block

如图左侧所示，就是全连接+GELU激活函数+Dropout组成也非常简单，需要注意的是第一个全连接层会把输入节点个数翻4倍：

[197, 768] -> [197, 3072]，

第二个全连接层会还原回原节点个数：

[197, 3072] -> [197, 768]。

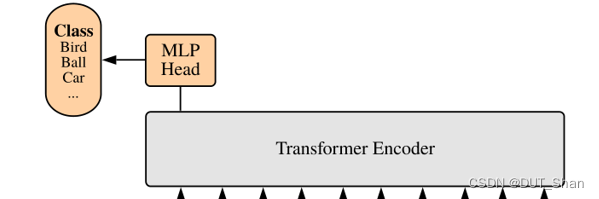

MLP head

       上面通过Transformer Encoder后输出的shape和输入的shape是保持不变的，以ViT-B/16为例，输入的是[197, 768]输出的还是[197, 768]。注意，在Transformer Encoder后其实还有一个Layer Norm没有画出来，后面有我自己画的ViT的模型可以看到详细结构。这里我们只是需要分类的信息，所以我们只需要提取出[class]token生成的对应结果就行，即[197, 768]中抽取出[class]token对应的[1, 768]。接着我们通过MLP Head得到我们最终的分类结果。MLP Head原论文中说在训练ImageNet21K时是由Linear+tanh激活函数+Linear组成。但是迁移到ImageNet1K上或者你自己的数据上时，只用一个Linear即可。
