耳标--基于EM4095芯片射频开发猪耳标感应模块

一、

采用射频模块主要是用来获取RFID标签中的数据信息，当系统处于主菜单时，按下键盘中的OK键，启动射频模块(拉低SHD引脚)。单片机通过捕获EM4095的DEMOD_OUT引脚输出的曼切斯特码波形，利用解码算法获取当前读入标签的信息。

 二、射频模块识别原理

射频模块这块是采用识别近距离RFID标签并为节省能源降低功耗，因此选用低频段RFID技术，选用EM5095芯片作为射频模块的主芯片。EM4095是EM MICROELECTRONIC公司开发的一款CMOS集成的应用于100kHz~150kHz频率的RFID系统的收发前端芯片，其工作电压为5V，主要完成的工作是：

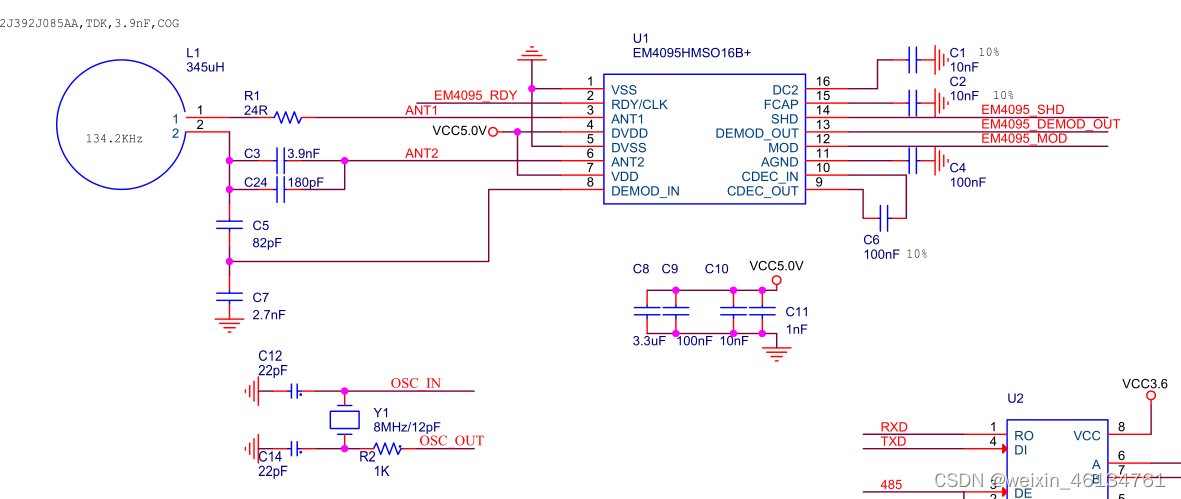

EM4095与单片机连接的信号有三个引脚，用于数据和时钟的传输以及系统对EM4095的驱动和控制：

• DEMOD_OUT：输出信号，为EM4095感应到线圈上的AM信号后经过解调后得到的曼彻斯特编码信号，将之接收并解码校验后可得到所读出的标签的值。
• RDY/CLK：时钟信号，为EM4095从天线线圈上提取出的经过谐振后的时钟频率，范围应在100kHz-150kHz，而本文所设计的系统此频率在125kHz。
• SHD：休眠控制信号，此引脚为高电平时，EM4095将被强制进入休眠状态，天线线圈上没有电流，目的是保护芯片和节省能源。
• EM4095与单片机的连接方式并不是标准的控制和通信接口，无法利用单片机任何现成的控制和接口单元对其进行驱动和控制，根据EM4095的DEMOD_OUT，RDY/CLK和SHD这三个引脚，并按其数据手册上工作原理进行控制。
• DEMOD_OUT为EM4095感应到线圈上的AM信号后经过解调后得到的曼彻斯特编码信号，因此将与DEMOD_OUT引脚连接的单片机的IO设置为输入，将曼彻斯特编码信号读入到单片机中。
• RDY/CLK为EM4095的时钟信号，主要是在系统启动时，检测EM4095芯片能否正常工作。
• SHD引脚控制的内容为EM4095的线圈加电，在不需读取RFID标签信息时将SHD引脚拉高，线圈未上电，EM4095不工作；在需要读取RFID标签信息时将SHD引脚拉低，EM4095正常工作

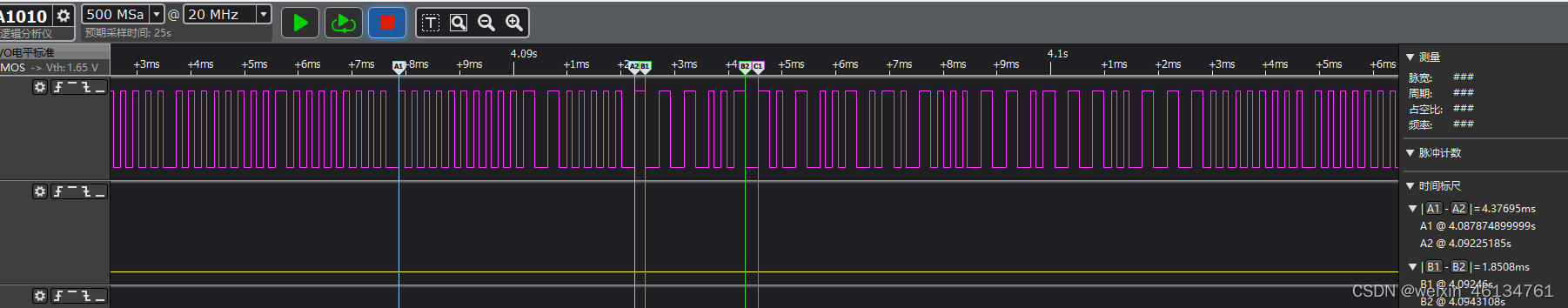

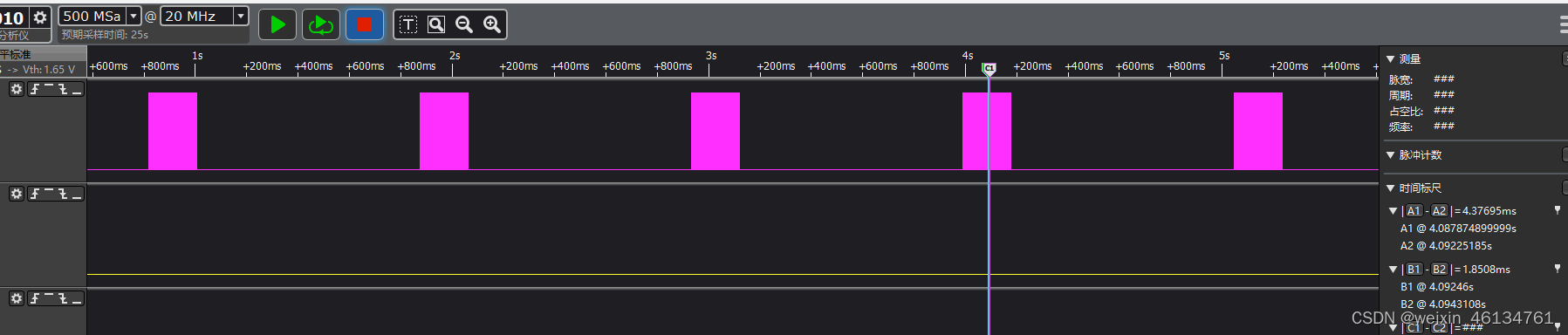

三、感应耳标的数据通过DEMOD_OUT输出，用逻辑分析仪观察如下

四、耳标0、1编码的方式

编码的方式按照ISO11784和ISO11785解析。

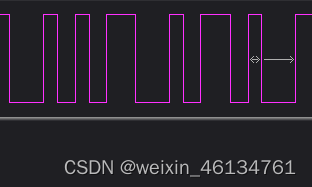

脉宽长的电平是1，这个电平可以是高电平也可以是低电平。相邻两个短脉宽的电平构成0编码。

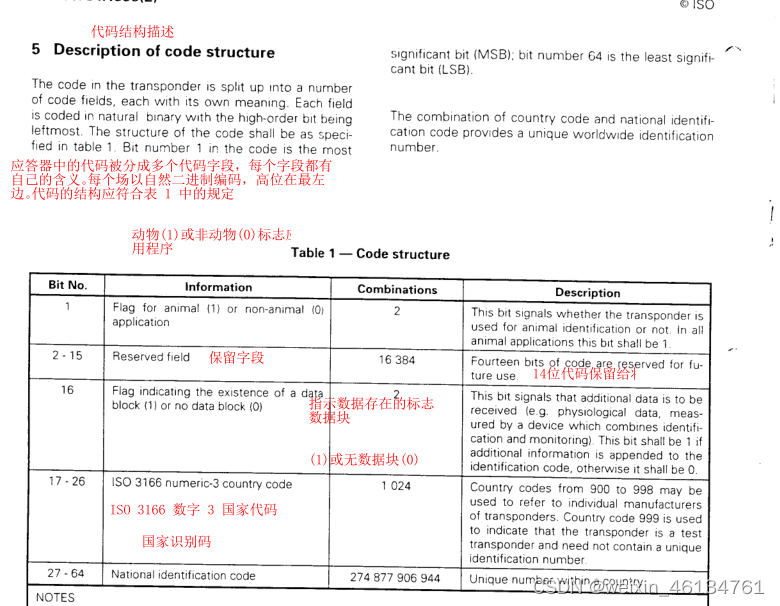

五、数据的代码结构如下

在ISO11784种进行规定。

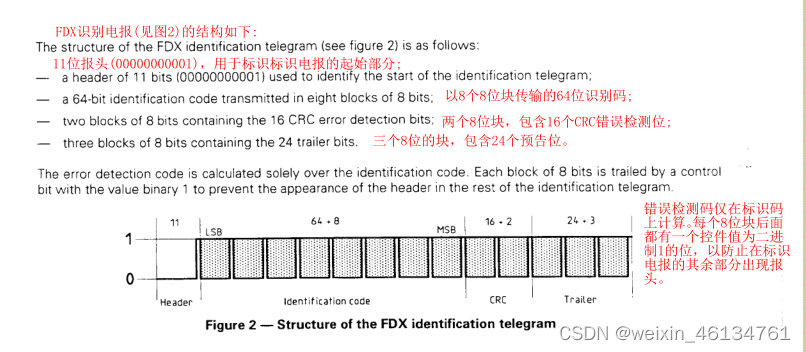

六、报文的结构如下

这个是在ISO11785中进行规定。

七、0和1码的电平脉宽持续时间

观察0和1码的脉宽，可以通过逻辑分析仪实现。

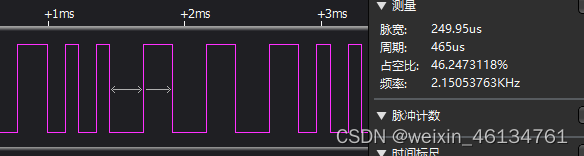

1码的脉宽范围205us ----257us

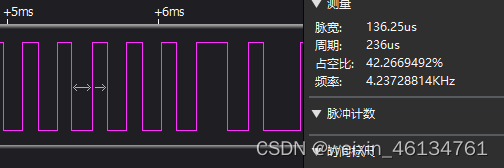

0码的脉宽范围86us ----136us

八、不同的EM4095的电压对DEMOD_OUT的影响

当VCC是3.98v时，1码的脉宽范围198us ----267us，0码的脉宽范围73us ----157us。

当VCC是5.59v时，1码的脉宽范围228us ----234us，0码的脉宽范围110us ----123us。

通过上面的两组数据知道，设备的供电电压与0、1码的脉宽范围确实关系，进而影响采样的稳定性。
