汇中 SCL-61D2超声水表汇中通讯协议

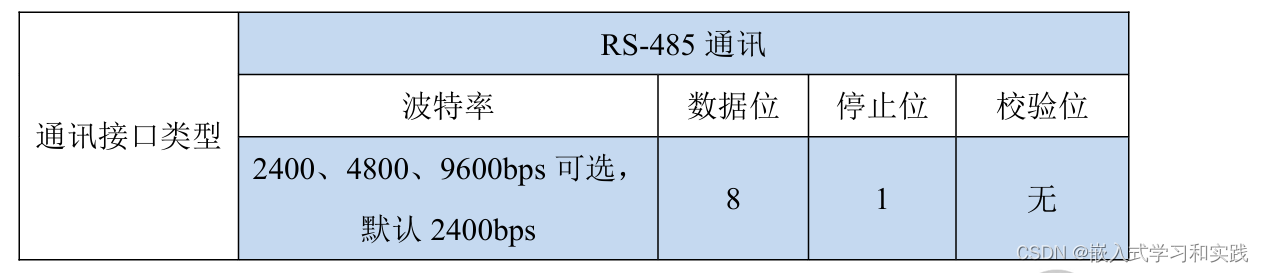

RS-485串行通讯接口设置表

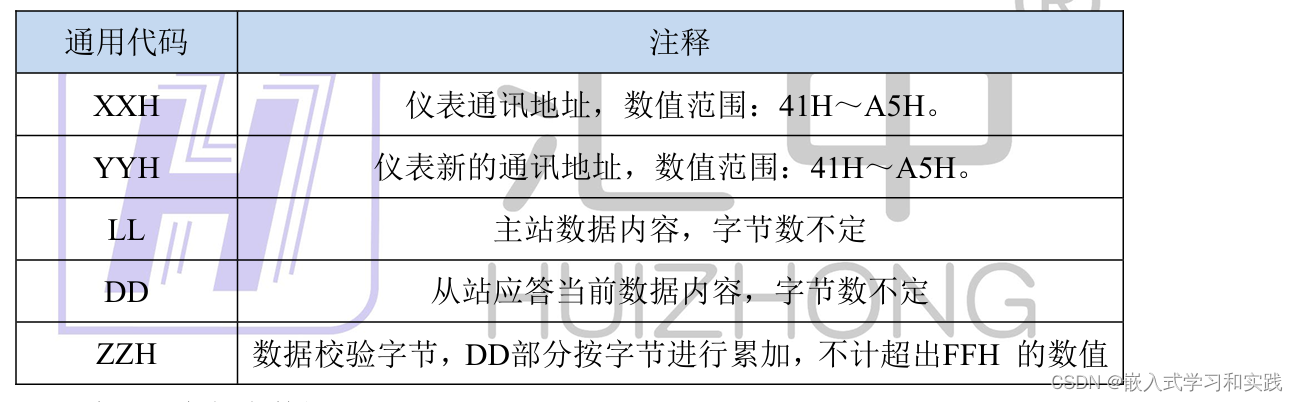

通用代码注释

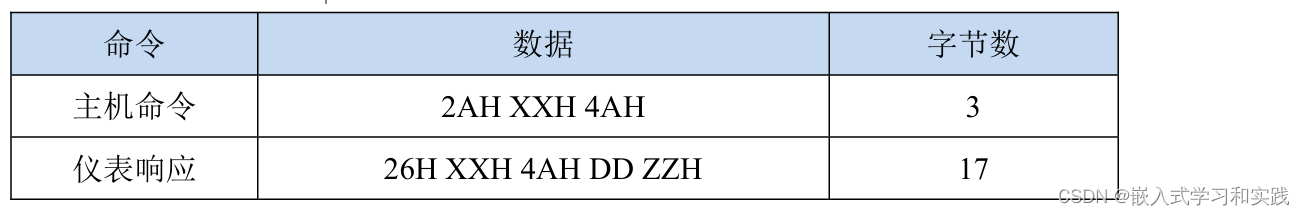

读取正向仪表数据

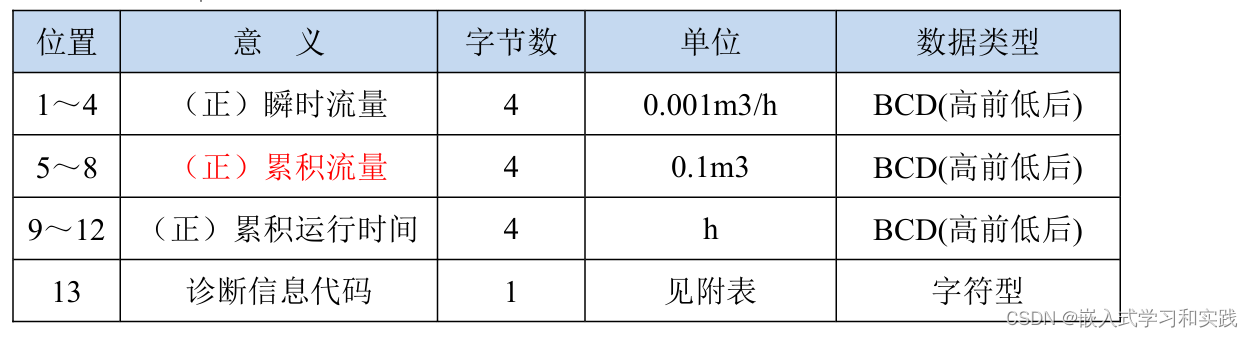

DD的内容为

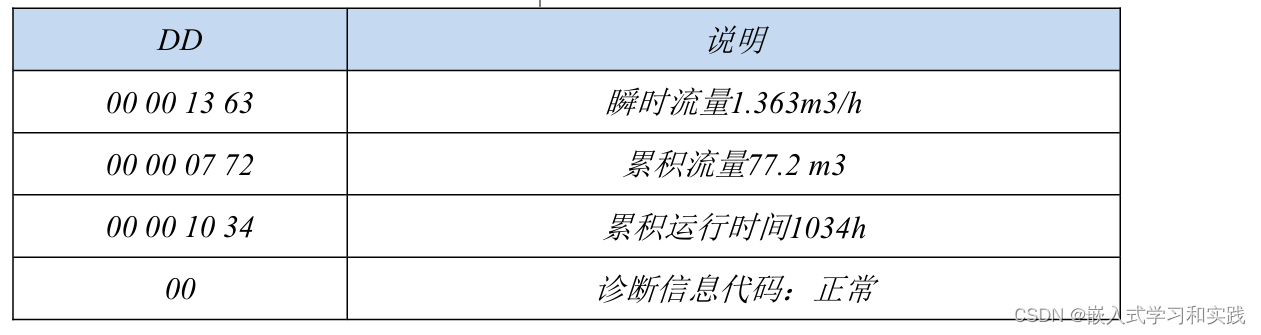

通讯示例

主机命令：2A 41 4A
仪表响应：26 41 4A 00 00 13 63 00 00 07 72 00 00 10 34 00 33

读取负向仪表数据：（单向型仪表无此命令）

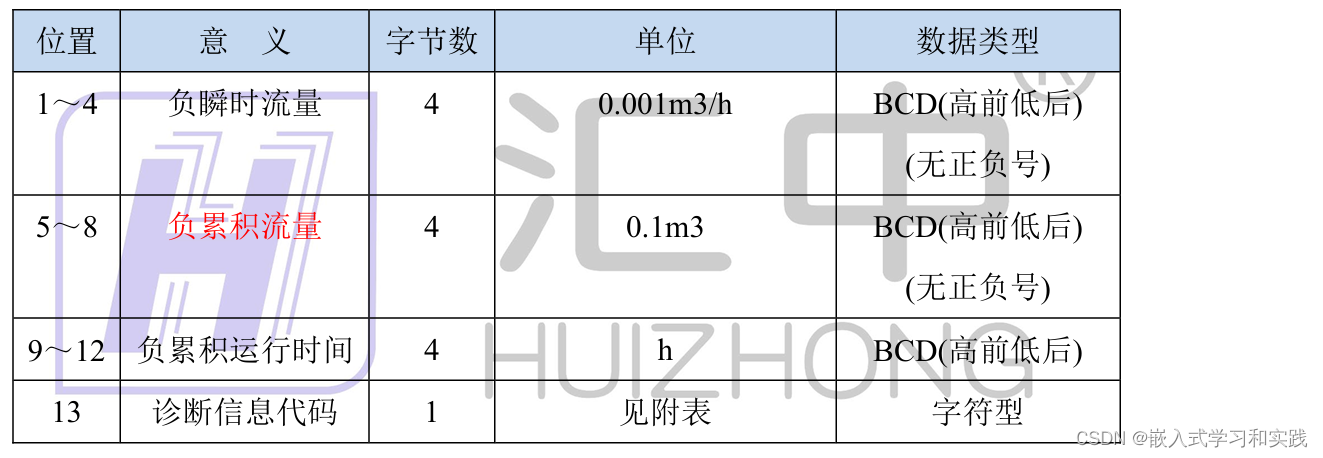

DD的内容为

说明:
仪表瞬时流量为正值时，读取负向仪表数据的瞬时流量为0。
仪表瞬时流量为负值时，读取正向仪表数据的瞬时流量为0。
通讯示例

主机命令：2A 41 5A
仪表响应：26 41 5A 00 00 02 76 00 00 03 17 00 00 29 26 00 E1

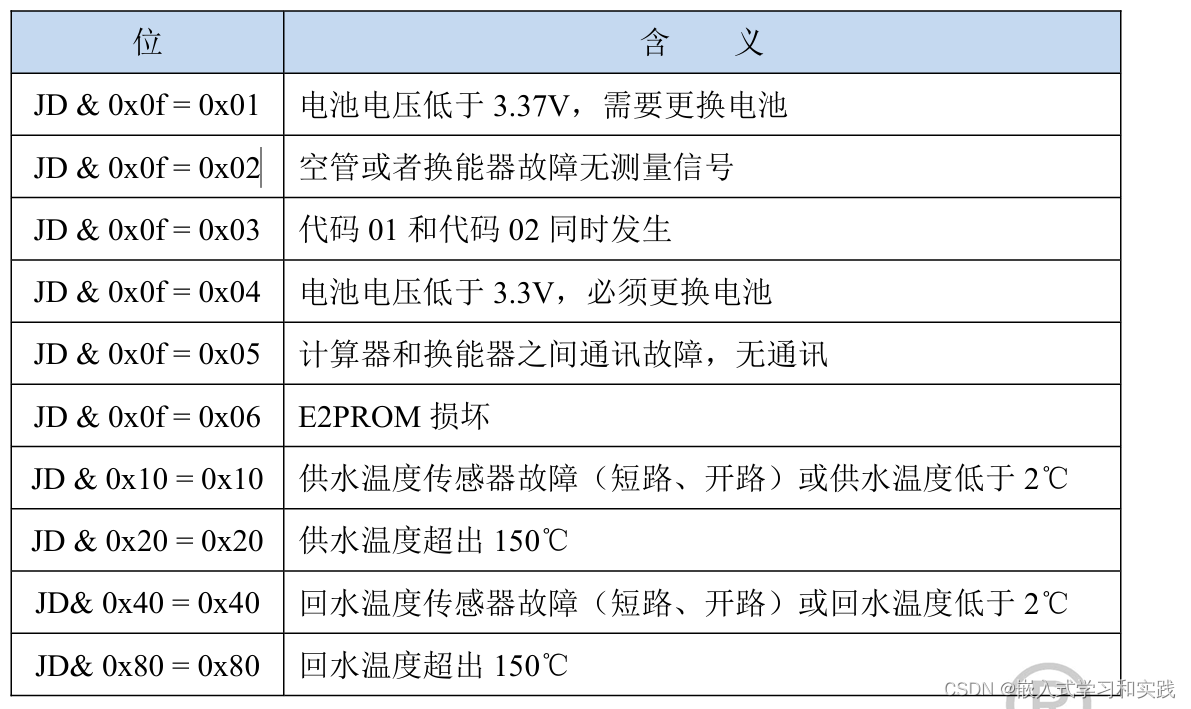

诊断信息代码

诊断信息代码（JD）： 00表示正常。

注1：数据采集时间间隔应大于1s且不为1s的整数倍。
注2：该协议为黑膜水表协议。
灰膜水表管径DN≥50的协议同黑膜水表协议；灰膜水表管径DN＜50的协议除累积流量相关量（红字标出）单位变为0.001m³外同黑膜水表协议。

来源：
汇中仪表股份有限公司下载中心
