1.1.1 绘制规范

分类：

科研论文绘图可以分为线性图、灰度图、照片彩图、综合配图，现在主要学习的是线型图。

构成：

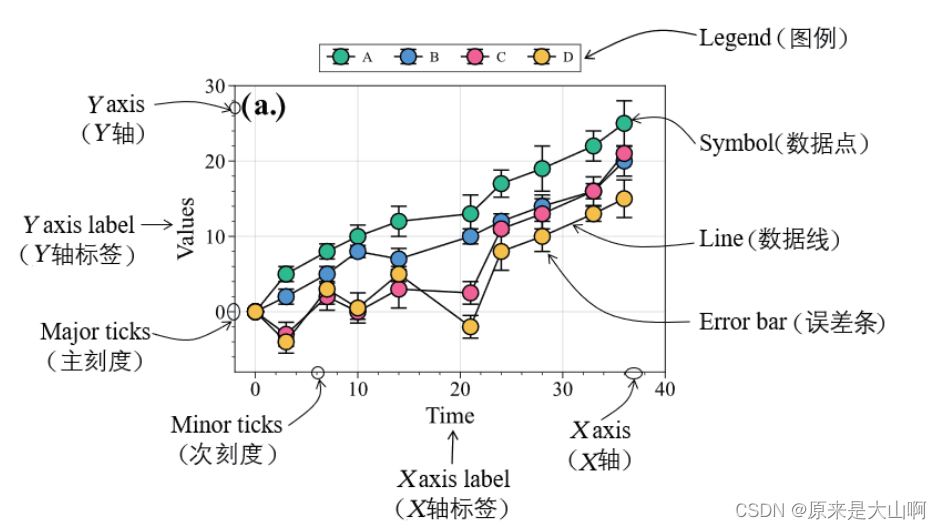

图片的主要构成部分包括X轴（X axis），y轴(Y axis)，X轴标签(x axis label)，y轴标签(Y axis label)，主刻度(major tick)，次刻度(minor tick)，图例(legend),数据点(symbol),数据线(line),误差条(error bar)。

格式：

像素图，以单个像素为单位，像素幅的格式包括JPEG，PSD，PNG，TIFF。JPEG是有损压缩图片格式，处理起来容易但是像素分辨率低清晰度差。sci要求分辨率大于三百pdi，（每英寸可分辨的点数）

矢量图，以数学方程的几何图元表示图形，矢量图的格式包括EPS，PDF，AI，SVG。EPS格式是常用的论文配图格式，文件小显示质量高；AI也是常见的插图格式，体积大，包含各图层的所有信息。

字体和字号：

中文科技期刊一般使用宋体或黑体，英文科技期刊一般使用Arial、Helvetica 或Times New Roman，要求全文的字体字号尽量一致。

版式设计、布局、颜色搭配：

版式设计上，字体保持一致，行距间距与正文一致。

结构布局上，虽然出现文字后出现图片，配图在引用文字的下方。

颜色搭配上，避免使用过亮或过暗的颜色，使用彩色图，避免使用灰度图。
