Arcgis基本操作

熟悉软件

目录功能

Arcgis有目录功能，可以遍历计算机上的所有文件夹。可以选择将“目录界面”里的文件夹中数据，直接拖入到左侧“内容界面”中生成图层。操作比较方便。

搜索功能

Arcgis软件自带了搜索功能，方便使用者及时找到相应功能。

建立文件

新建mxd文件

        有一些简单的方法，可以快速完成文件的建立。如新建txt文本后，将其命名为“chgis.mxd”,，就会形成空白的mxd文件。这个文件是Arcgis可以打开并修改的。

从CHGIS下载地理信息数据并导入Arcgis

在平日的历史地理研究中，需要数据。而这些数据，可以在网络上下载。如CHGIS网站中，有中国历史地名数据。

该网站CHGIS Dataverse (harvard.edu)

https://dataverse.harvard.edu/dataverse/chgis

在这个界面中，可以寻找相关数据dataverse。如以下V6版本的数据集，登录网站后可以下载。

https://dataverse.harvard.edu/dataset.xhtml?persistentId=doi:10.7910/DVN/Q9VOF5

可以看到不同的坐标类型的数据，然后选择下载自己需要的数据。

导入CHGIS数据

在Arcgis平台中，将下载的数据导入chgis.mxd文件中。

在左侧内容列表中，鼠标左键选中图层，然后右键单击，选择“添加数据”，这个时候就可以将在CHGIS中下载后的数据导入到Arcgis平台中，并生成相应的图行。

导入在线地图 TianDiTu Satellite

引入在线地图

官网导入天地图

在天地图官网中注册账号。

进入如下界面，选择自己需要的图层。

天地图API (tianditu.gov.cn)

http://lbs.tianditu.gov.cn/server/MapService.html

然后，点击“申请Key”。进入如下界面。注意，一定要申请“服务端”类型。

​​​​​​天地图API

http://lbs.tianditu.gov.cn/server/MapService.html

在创建新应用中获取Key。

接着，在配置地图服务器的时候，以卫星图为例：

影像底图URL：http://t0.tianditu.gov.cn/img_c/esri/wmts

直接使用天地图的连接http://t0.tianditu.gov.cn/img_c/wmts底图会偏移，需要在地址上加esri，即：http://t0.tianditu.gov.cn/img_c/esri/wmts。这是因为天地图采用的标准规范（例如：resolution和scale）和esri采用的标准不一样，所以在ArcGIS产品中加载天地图服务需要使用基于esri标准规范纠偏后的天地图服务

原文链接：https://blog.csdn.net/qq_27816785/article/details/126903033

注意，要在"/wmts"前面添加“/esri”

然后，就可以成功添加卫星图和地形图。

xdc导入天地图

输入如下网络链接信息

http://xdc.at/map/wmts/





紧接着，选择点击 “+”号。

 在ArcCctalog 界面中，鼠标左键双击“GIS服务器”文件夹下面的“WMTS”,这时候会出现很多地图。

需要注意：当鼠标双击“WMTS Colection by xdc”，这时候，如红框中所示，字段开头的红色的“×”会变成黑色的“+”。

这个时候，点击“+”号，如下图所示，就会出现一系列的地图。


选在其中的一个地图，如Tidanditu Satellite, 鼠标左键选中，拖入Arcmap系统中。这时候在Arcgis系统就会出现卫星图。

如此，则完成了导入地图。

用同样的方式，可以导入Tianditu的标签，这样可以进行古今地名的对照。如下图所示：

叠加图层形成视觉效果

调整透明度

可以导入不同的在线地图，如Tianditu 中的卫星图和地形图。鼠标左键双击图层，出现“图层属性”，选择“高级"，进而调整图层透明度。

调整地形图的透明度为40%左右。叠加卫星图,可以形成如下效果。

设置可见比例范围

如图，当把卫星影响放大到一定限度时候（比如天地图比例大于1：2000时候），就会出现“该区域无影像”这种文字提示。比较影响视觉效果。

为了解决这个问题，可以选择将

在内容列表界面中，鼠标右键点击图层，选择“可见比例范围”，然后选择“设置最大比例”。

这个时候，电脑自动生成如下的界面设置。

如此，即可解决问题。

导入DEM数据

DEM高程数据，可以在网站下载。

中国科学院地理科学与研究所：《资源环境科学与数据中心》，https://www.resdc.cn/

在网站下载数据后，通过Arcgis目录，拖入到Arcgis中，调整透明度，生成如下效果：

地图基本操作

经过上面步骤，已经从CHGIS网站下载了历史地名shp文件，又通过Arcgis软件平台，将该矢量数据导入到了chgis.mxd文件中。此外，又将网络卫星地图导入到了chgis.mxd文件中。形成的效果图如下所示。

视图

数据视图

数据视图，可以对Arcmap中的数据进行编辑。

布局视图

选择布局视图，可以调整比例尺，添加指南针等等。

注意，打开“自定义”，选择“工具条”中的“布局”。该工具条中的工具不要勾选，才能“插入”比例尺、方向等。

可以选择更改不同的布局，以获得更好的视觉效果。

在布局视图中，可以选择工具栏中的放大缩小符号，来确定范围。比例尺会随着视图范围的改变而改变。

在视图范围中，选择“手形”符号，可以移动地图的视图，以便达到理想的效果。

即可完成。

属性表

在属性表中，可以选择信息全部显示，或者部分显示。

注意，如果把Arcgis的部分界面移动到了扩展屏幕中（比如ARZOPA ），那么去掉ARZOPA后，该移动的界面可能在电脑屏幕上不出现，这个时候需要重新插入扩展屏幕，然后移动该界面到电脑屏幕上。

如图，导入的xls文件中，属性表中是空白，这个该如何解释？

查找地理点并高亮显示

如图，在Arcgis左侧“内容列表”中，右键单击矢量图，然后选择“打开属性表”。这个时候，会出现Excel表格信息。

在该表格信息中，单击左上角的符号，选择“查找和替换”

查找之后，选中该条历史地理信息，点击最左侧的三角符号。

然后右键单击，选中列表目录中出现的“闪烁”

这个时候，该点就会在地图上高亮显示出来。

识别矢量图中的信息

信息集成在属性表中，可以用识别“i”符号，选中后点击。因为有多个图层，这个时候，可以在“识别”界面中，选择要素所在的图层，然后可以识别。

按照时间筛选信息并高亮

在Arcgis左侧“内容列表”中，右键单击矢量图，然后选择“打开属性表”。这个时候，会出现Excel表格信息。然后，选择如下符号。

点击“按属性选择”

点击出现的逻辑符号，输入筛选信息，如下：

然后点击“应用”，这个时候，就将符合标准（960年—1273年的行政区划）的点高亮显示出来。

编辑属性表

编辑属性表，仍然需要工具条中的“编辑器”。

在表中，如图所示，“添加字段”呈现灰色，无法操作。

这个时候，选择工具条“编辑器”，点击“停止编辑”

这个时候，“添加字段”呈现黑色，可以进行操作。

在“添加字段”界面中，输入名称，类型，长度属性，点击“确定”。就在属性表中添加了字段。

 然后，鼠标移动到表格位置，可以调整长短，便利视图。

接着，选择工具条“编辑器”，点击“开始编辑”，就能在属性表中进行操作。

添加字段，可以设置字段属性。如下所示。

设置小数点后的位数，以使得输入更加精确。

注意，双精度、浮点型，在小数点左侧只能保存一位。所以可以将其设置为字段模式。


标注要素

右键点击图层，然后勾选“标注要素”，那么，该点所代表的信息就会出现。

可以在图层属性中，设置“标注”需要的形式。

可以具体的标注字号大小、颜色，等等。之后点击“确定”，在Arcgis平台上就会出现如下效果。

要素部分出现

注意，在xls文件导入的地理坐标点中，有的点显示了标注名称，有的点没有显示标注名称。这是什么原因？

但是，如果缩小该比例尺，放大地形来看：

xls文件中的地名数据也就全部出现。

调整不同比例尺，一些图层的标注也开始显示。

原因在于设置了“比例尺范围显示”

属性表中添加汉语字段并显示

如图，编辑属性表，添加相关信息“海河”。然后选择“标注要素”显示。名称就会出现在所绘图形中。

工具栏目中的标注

在菜单栏中的“自定义”中，选择“标注”，在出现的工具条中，选择“标注管理器”，可以对各个标注进行统一管理。

新建注记组

可以通过“绘制”，“新建注记组”，在注记组界面中，选择“关联图层”。这样，当图层取消勾选不显示的时候，注记文本也不会显示。

如图所示，设置相关的信息。

如果不需要该注记组中的注记了，可以选中后直接删除。

选中后，点击键盘上的Delete键，或者鼠标右键点击界面，在出现的选项中点击“删除”，即可完成删除。

插入横排文本注记

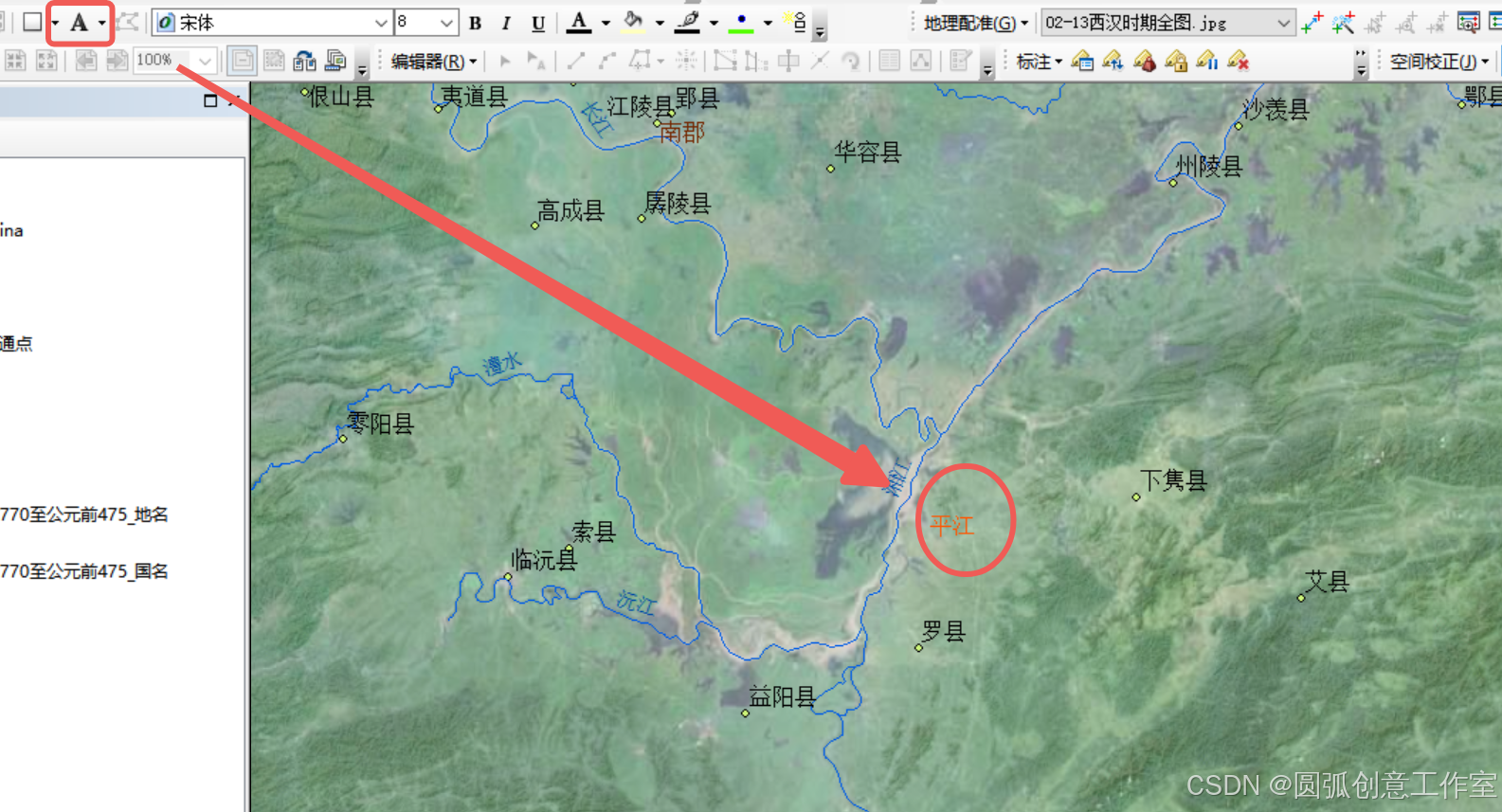

选择工具栏目中的符号“A”选项，然后再“属性”界面中选择“更改符号”，这个时候可以调整输入字符的颜色和大小。

横排注记，也可以勾选属性表中的标注，显示的时候，默认是横排。

插入竖排文本注记

需要把文本旋转90度角，然后在“更改符号”的时候，勾选“CJK”字符方向。

即可完成

在个人数据库中统一放注记

也可以在“目录”界面中，鼠标右键单击文件夹，在出现的界面中选择“新建”，然后选中并点击"个人数据库”。

在mdb文件中，可以专门存放注记。

鼠标右键，单击新建立的mdb文件，然后在出现的界面中选择“新建”，然后点击“要素类”

在出现的界面中，点击下拉选项，选择“注记要素”，然后点击下一步。

选择坐标系后，点击下一步。

容差不用改变，为默认设置，点击”下一步“

选择参考比例。

然后，可以更改名称。

确定相关参数设置。

点击完成。然后，可以编辑该图层。

注意：”注记构造“界面是可以调整打下的。在该界面中，输入文字，就可以实现注记。

方向

在布局视图中，选择插入“指北针”，进行操作。

即可插入方向。

图例

图例属性

在布局视图中，选择插入图例，在“图例属性”界面进行操作。

内容列表中勾选的，可以进入图例。没有勾选的，不会进入图例。

如图所示：

即可完成。

移动图例

选择箭头符号，即可移动图例位置。

图例的符号

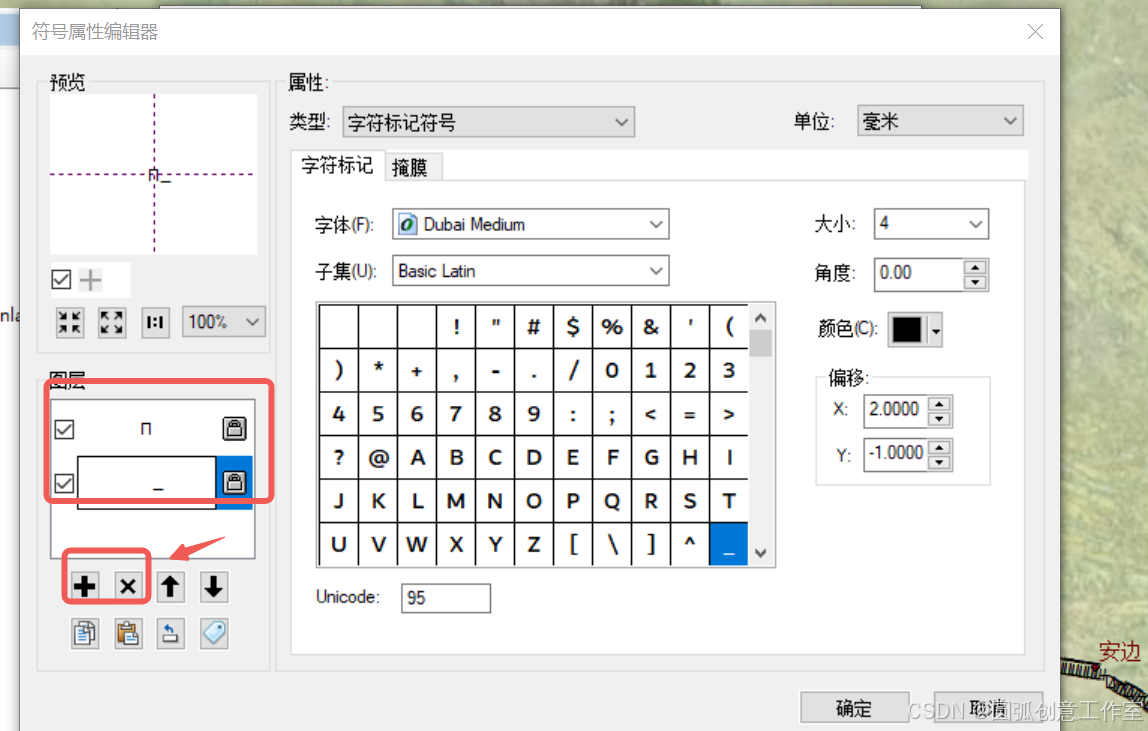

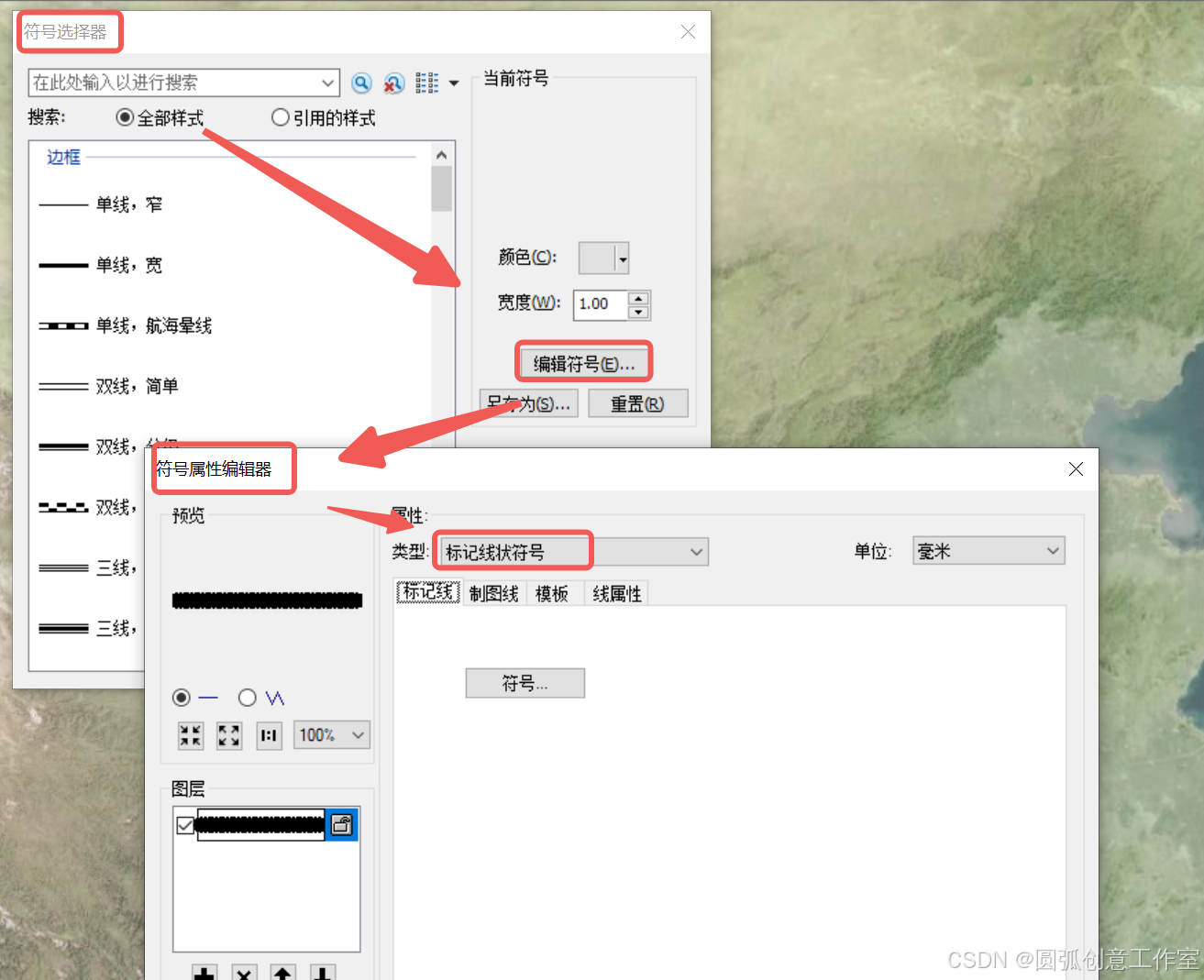

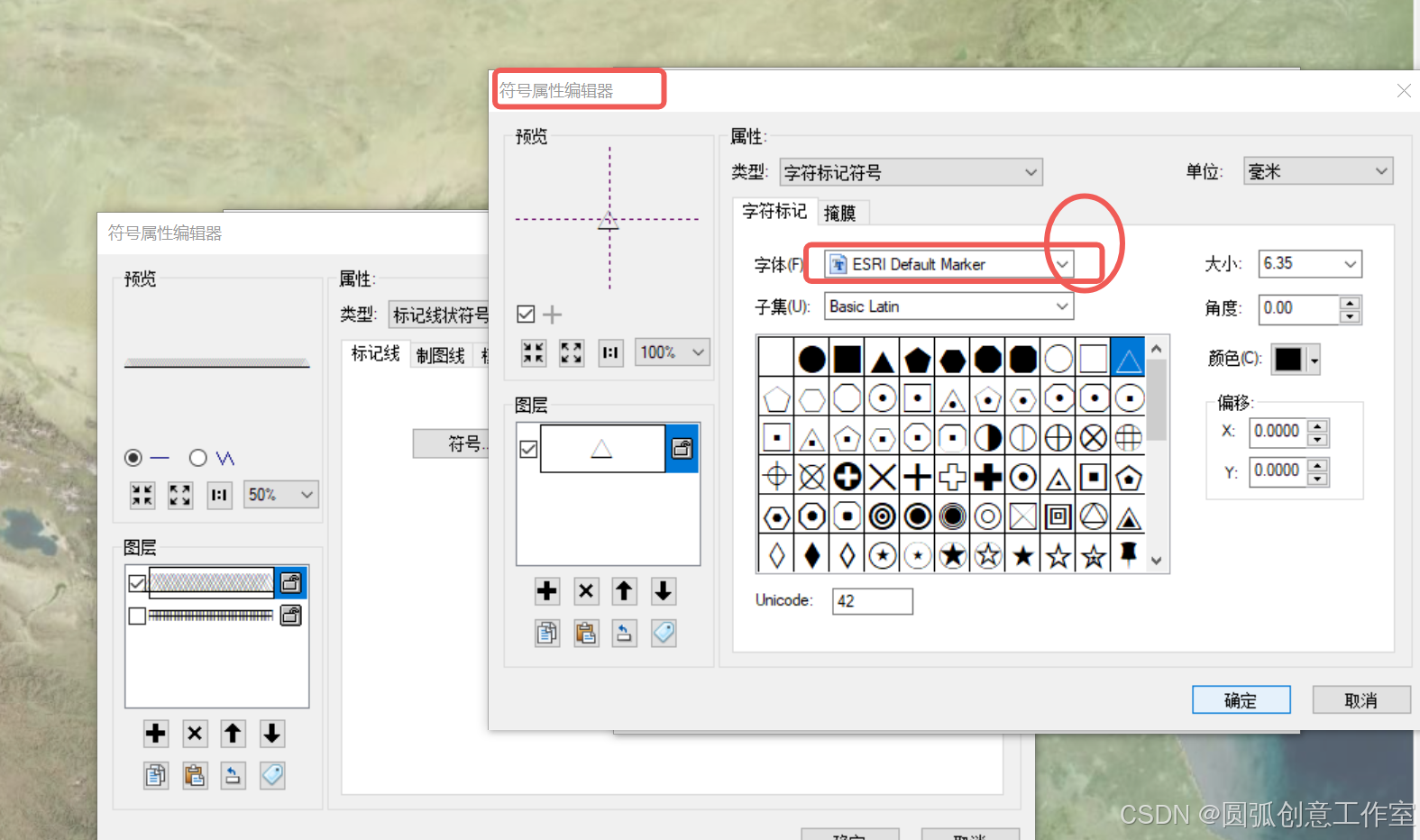

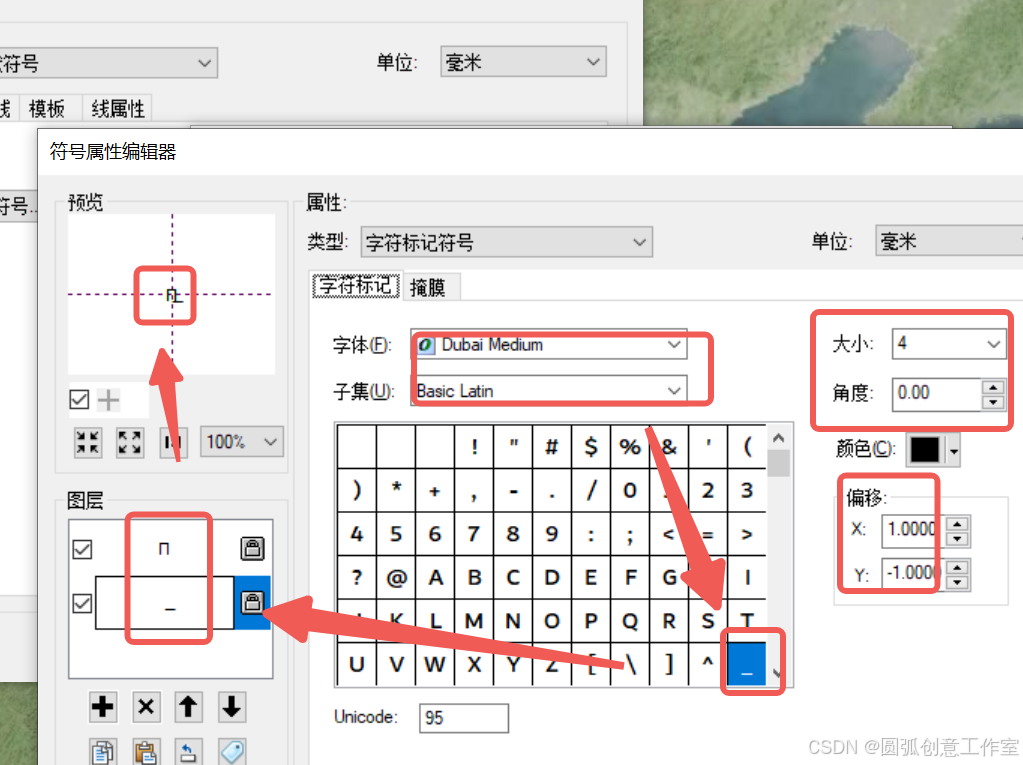

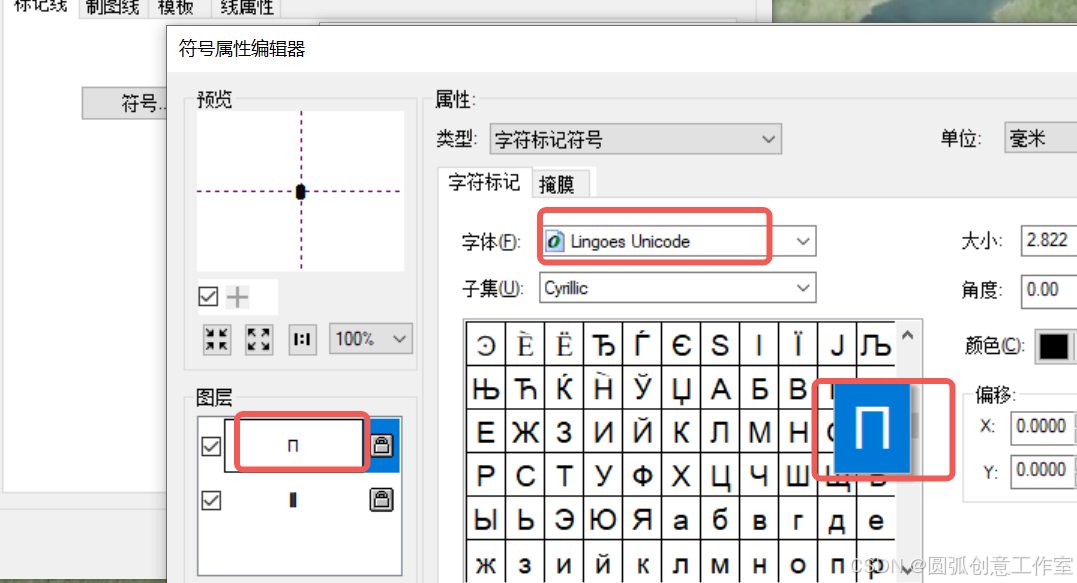

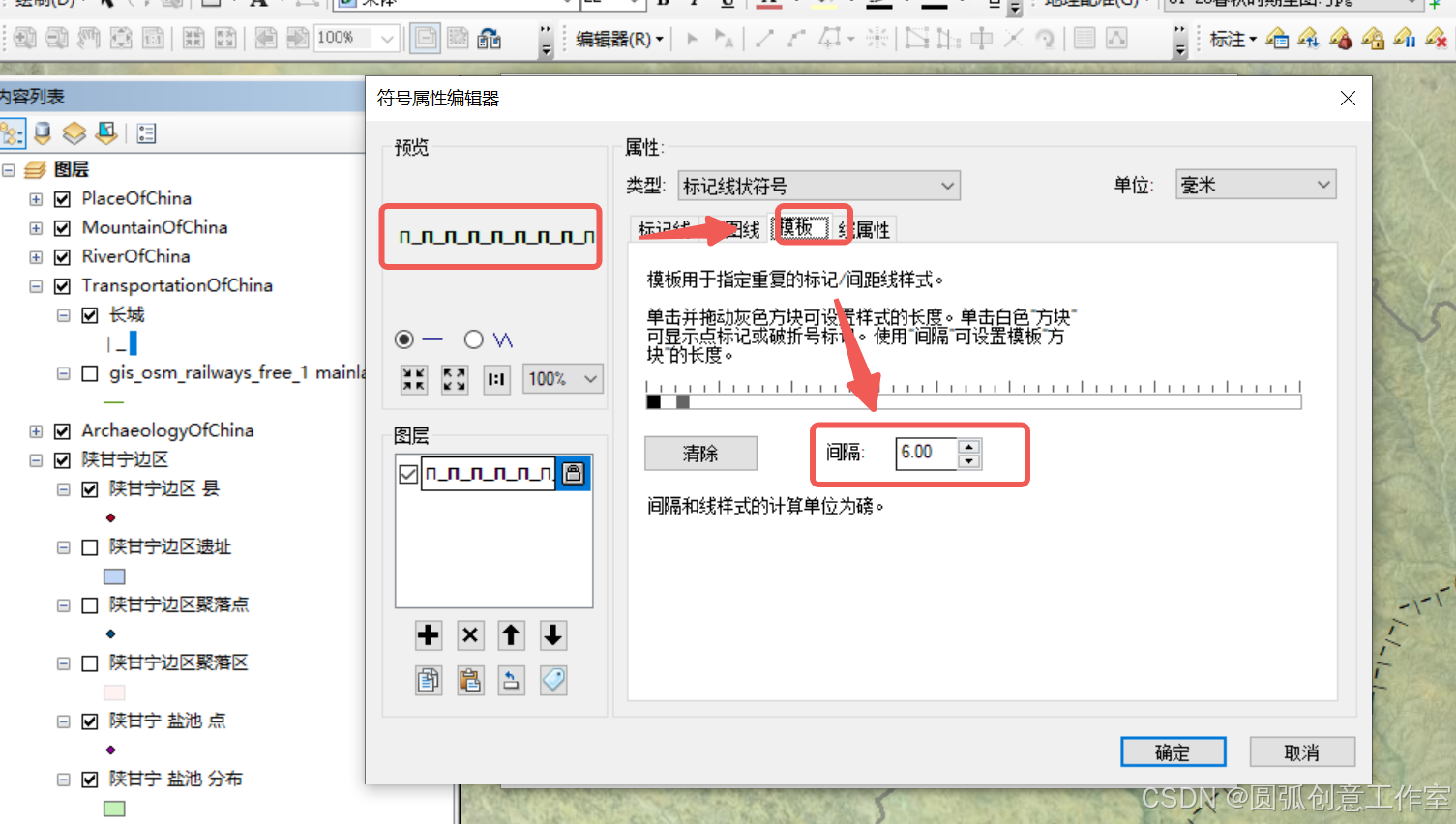

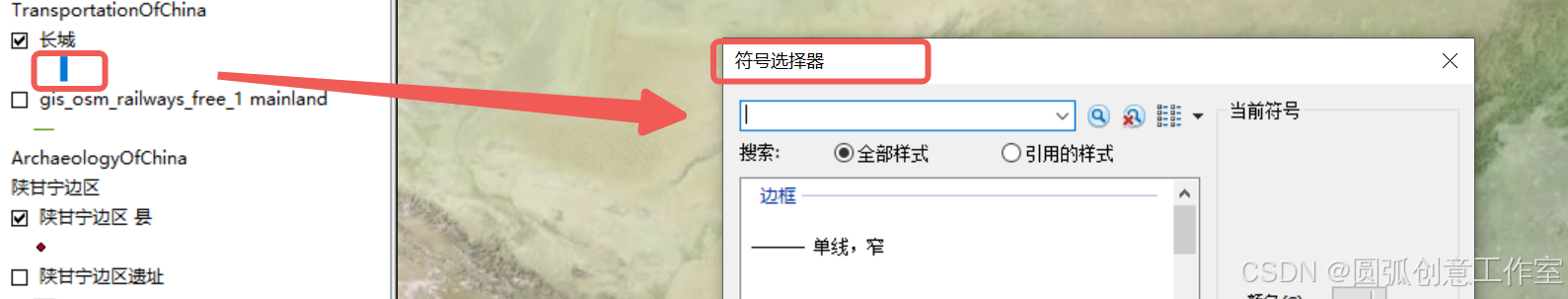

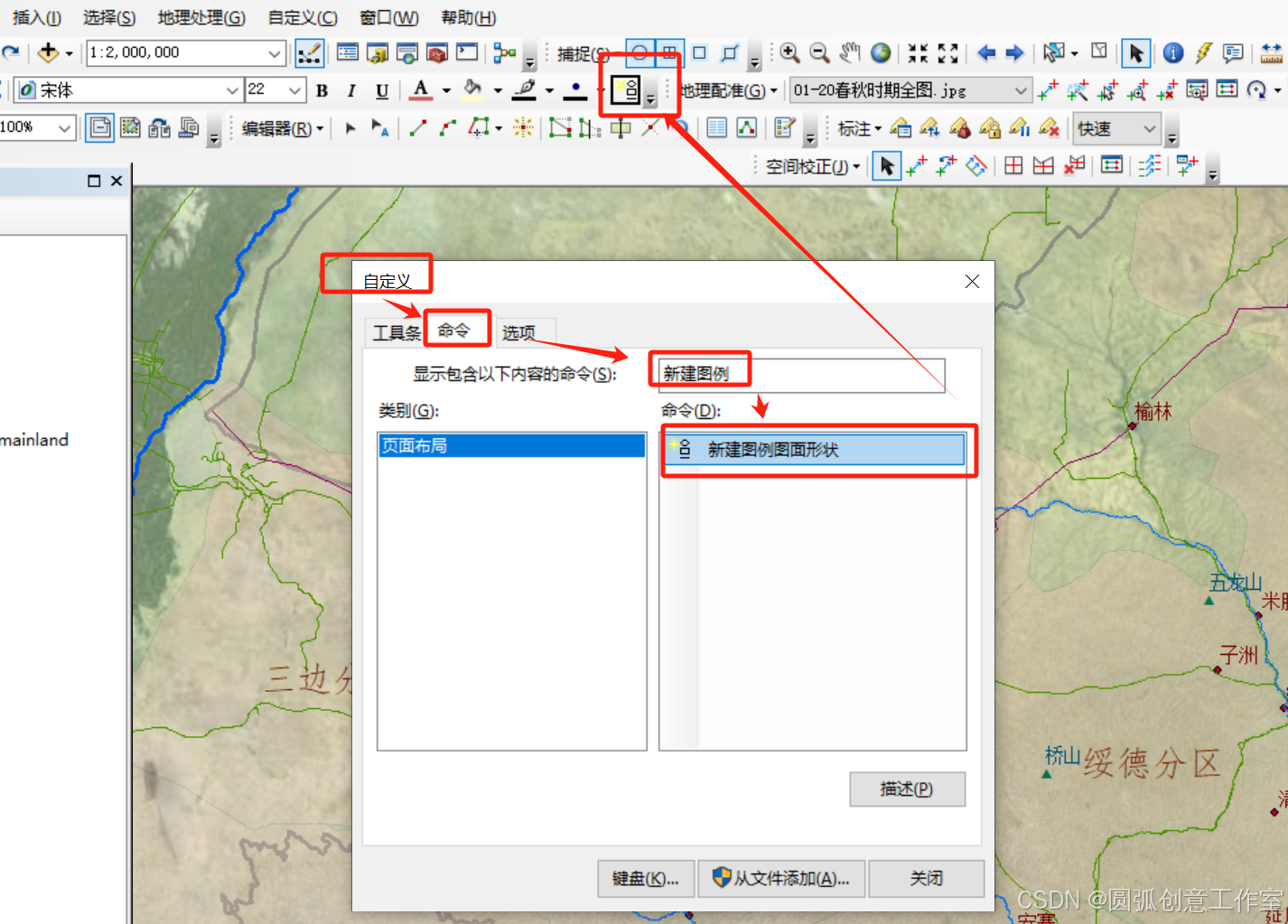

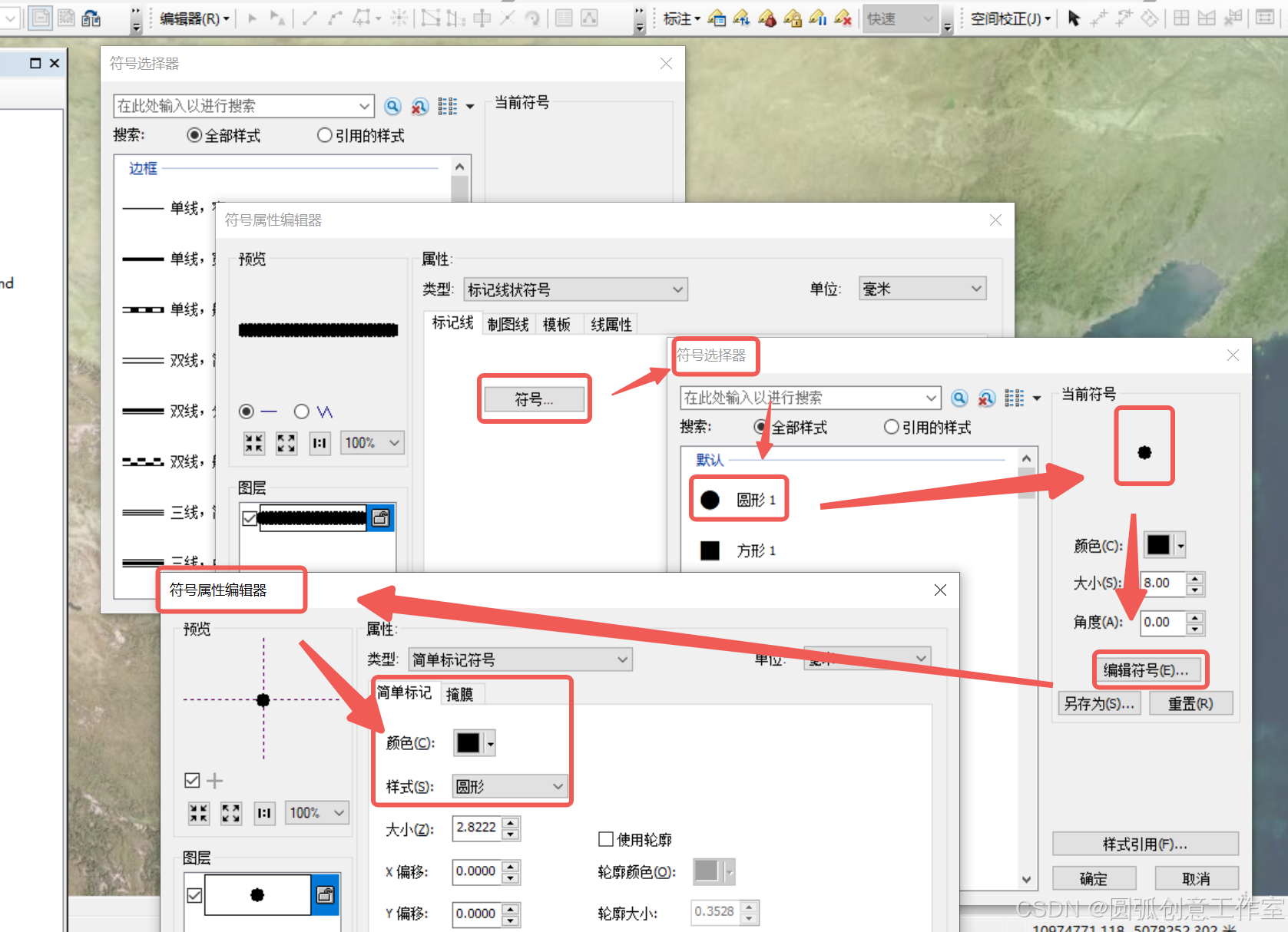

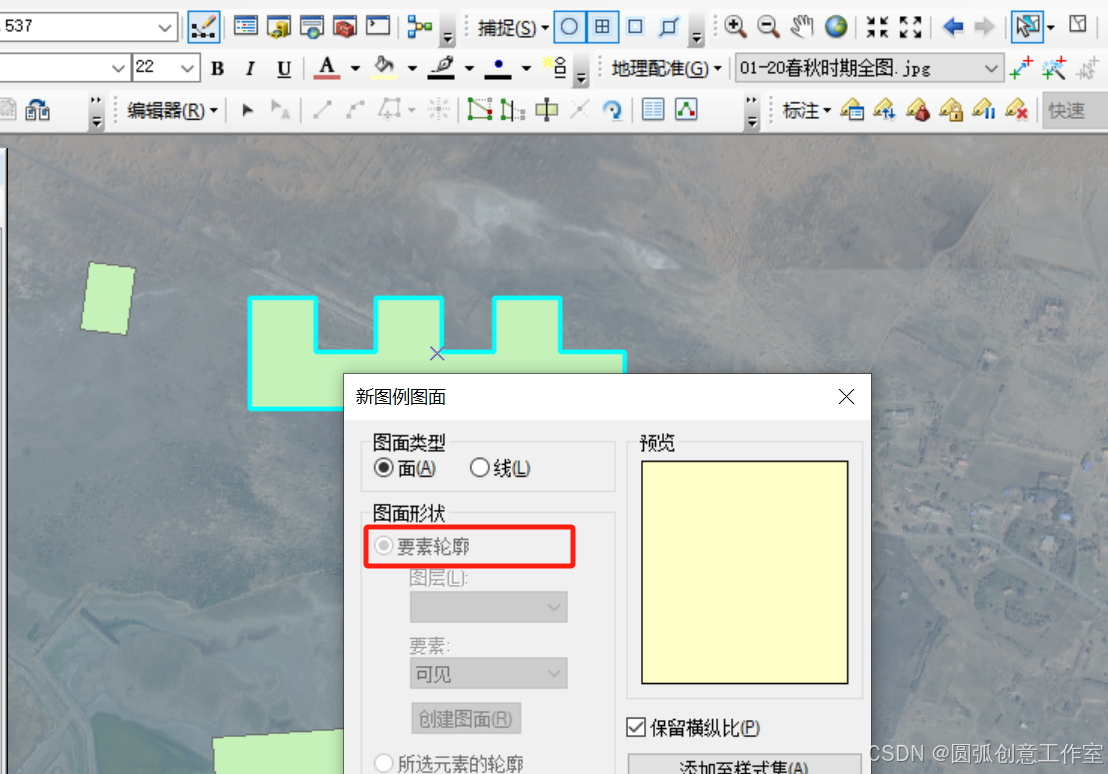

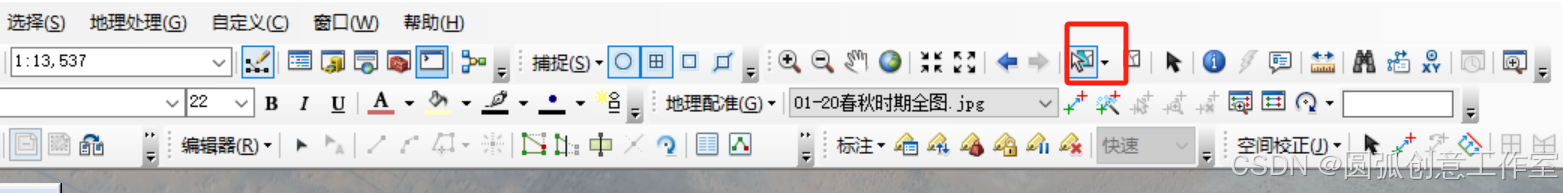

可以自己制作图例符号，也可以灵活运用Arcgis已有的符号进行绘制。比如，要想获得山脉的效果，可以选择“虚线”，然后调整颜色和宽度。

调整为合适的效果。如下图所示：

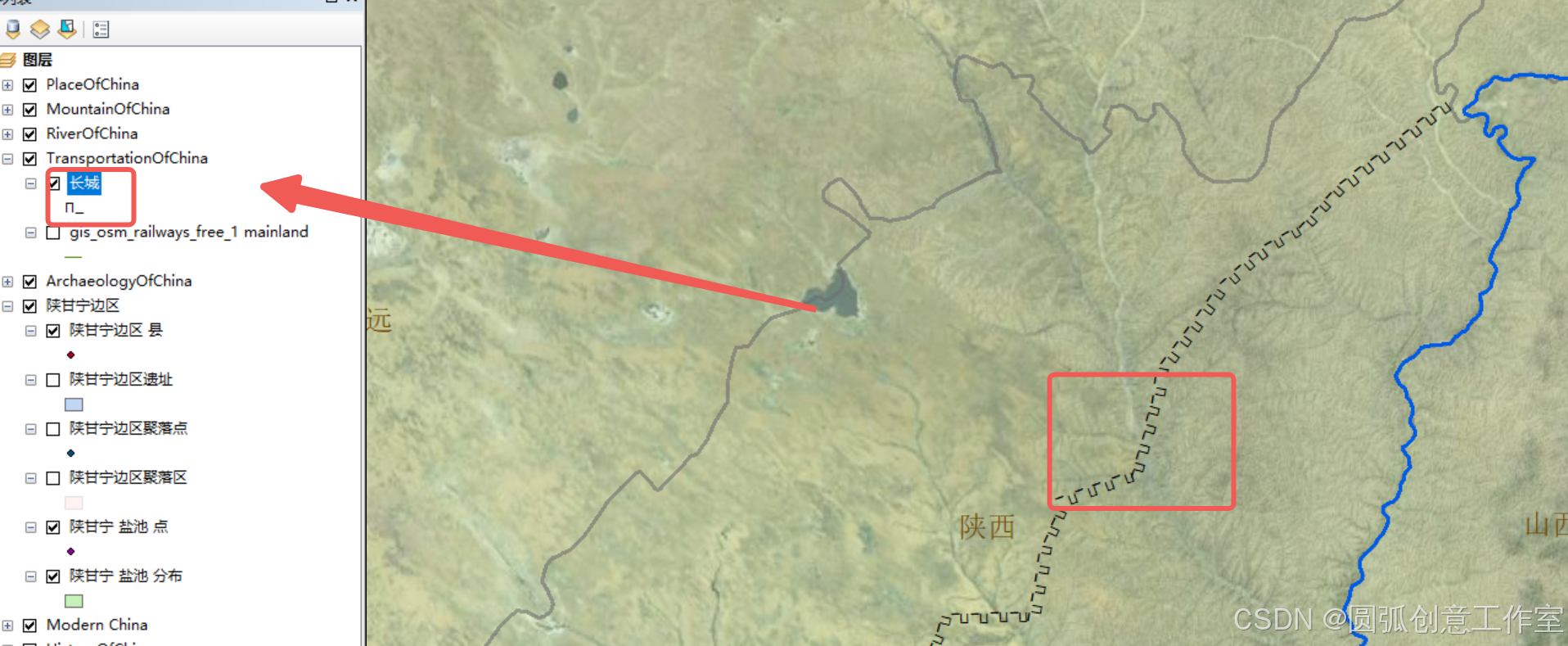

然后点击确定，就能获得山脉的形状效果。

比例尺

比例尺放大缩小

        鼠标滑轮向前滑动，比例尺缩小，更宏观的角度去看地图。

        鼠标滑轮向后滑动，比例尺放大，更围观的角度去看地图。

放大缩小比例尺的时候，可以设置为，当缩小超过1:1,000,000的时候，地图上不显示标注。这样，地图的视觉效果会更好。否则，一块世界地图，上面是密密麻麻的字，会非常不便于阅读。

设置比例尺范围显示

比如可以将卫星图（Tidanditu Satellite）和地形图（Tianditu Terrian）叠加，以便获得更好的视觉效果。

可以选择将上面的（Terrian）图层放大到一定范围（比例尺放大）时候，选择不显示。而显示最底层的卫星图（Satellite）

透明度调整为40%左右，视觉效果会比较好。

插入比例尺

如果是“数据视图”，操作编辑数据，无法添加比例尺。但是在“布局视图”，可以添加比例尺。

选择“菜单栏”中的“视图”，然后可以选择“布局视图”。

这个时候，在要打印出的地图上，可以点击“插入”，选择“比例尺”。

插入比例文本

 选择插入“比例文本”而非“比例尺”，会更加简洁。如下图所示。

经纬网格

选择布局视图

点击菜单中的“视图”，选择“布局视图”，而非“数据视图”。然后，选择“视图”中的数据框属性。

然后，选择“创建格网”。

选择“经纬网”

接着，调整相关参数。

点击“确定”。然后，点击“下一页”。

即可完成。

数据框属性

在“数据框属性”界面中，选择“格网”，然后在其中点击“样式”，进一步调整。效果如下所示：

如果对经纬网不满意，还可以移除。按照需要进行调整。

即可完成。

时间

CHIGIS的历史地名数据中，记载了该行政区划存在的起止时间。

利用起止时间信息，可以过滤不同时段的点

时间滑块

如图所示，可以设置一个时间区域，比如北宋时期（960—1127），将在者一段时期的行政区划点过滤掉，留下北宋的行政区划，然后专门研究北宋时期的政治、经济、历史、地理等。

“时间属性”中，有两种，一种是有开始时间字段；一种是开始时间字段和结束时间字段都有。

如图，右键点击图层，然后选择“图层属性”，在“时间”模块中，可以看到，如果依据Begin Year的标准，共有1376个样本，图层时间范围是公元前663年到公元2011年。

设置好图层信息后，就可以点击工具栏中的“时间滑块”，通过点击左右箭头，即可按照时间进行移动。

在时间滑块界面中，还可以调整时间的显示、时间的范围等。

在时间滑块中，还可以通过右侧的“+ -”来调整播放的速度，也可以导出动画生成视频。

充分利用，可以获得动态展示的效果。

表筛选（按照时间）

在ArcTool box中，筛选信息。

选择输入的表和输出的表。会依据输入的表格信息，生成新的筛选过后的表格。

点击确定后，就会生成表格。

按照输入表格中的信息，将表达式字段设置为“BEGIN_YR<960”,即唐代之前（960年之前）的设置的城市。这时就会出现按照时间筛选过后的点。

如图所示。右键选中图层后，选择标注要素，就可以将城市名称标注在地图上。

图层

Arcgis中的图层，和Adobe PS的图层操作几乎一致，二者可以互相参考。

复制图层

如图所示，将某一图层鼠标右键单击选择“复制图层”后，可以粘贴进入另一个图层组，也是鼠标右键单击，选择“粘贴图层”。

不过需要注意，复制粘贴后的这两个图层是联系的，一个改动信息后，另一个也会跟着改动。

设置图层透明度

        对于导入的地图，可以设置透明度。 右键单击图层，选择“属性”

选择“高级选项”，然后可以调整透明度。

将不同透明度的图层叠加，可以按照需求形成相应的历史地理图。

对于矢量图，也可以设置其透明度形式。右键点击该矢量图层，然后选择“属性”

在弹出的页面中，选择“显示”，然后调整透明度。

即可完成。

旧地图的地理信息配准

地理配准选点

“地理配准”，多个旧地图重叠。

平面内，2点1线，3点1面。建议你选择同一水平线上的两个点 。

选择“添加数据”，将底图导入到Arcgis中。

通过点击工具栏中的地球符号，找到这张图的定位。

然后，在菜单“自定义”中，选择“地理配准”

选择“地理配准”中的符号，然后选择PNG地图上的一点，鼠标左键点击，然后单击鼠标右键，输入经纬度。

根据数学中的几何知识，在平面内三点确定一个平面。所以，用三点，确定了平面。将PNG或JPG地图恰到好处地照应到了Arcgis中的卫星图中。

即可完成。

也可以进一步调整该栅格地图，如透明度等，以便更好地研究或者制图。

地理配准工具链接

可以通过地理配准的工具栏中的工具，批量处理信息数据。如下图所示：

打开地理配准工具条中的“链接”，可以批量处理信息。

打开地理配准工具条中的放大图像符号，可以直接在图像上选点配准。

地理配准选点

理论上来说，三点确定一个面。但是，为了使得配准更加精确，就需要使用多个点。

如图所示，将《中国历史地图集》中的唐朝疆域图配准到Arcgis中，这时候，在一个屏幕上对准原图核实经纬度信息，在另外一个屏幕上专门选点进行配准，这样效率会更高一些。这时候，选择所有的经纬线交差点进行配准，更加精确，准确度也得到提升。

地理配准后进行校正

一般来说，我们关闭自动校正。如上图所示，电脑自动校正，会认为原地图也是同一个坐标系，就不会对原图进行变形。

选择单击工具中的“地理配准”，在出现的界面中选择“变换”，然后点击“校正”。

这个时候，就会对原来的地图进行变形，使得原图和arcgis系统处在同一个坐标系中。如图所示：

即在WGS 1984坐标系中，《中国历史地图集》当作如此显示。

保存配准信息

对于辛辛苦苦配准选择的点，可以将它们保存下来，以备之后所需。

点击“保存”，即可将数据信息存储为txt文本形式。

寻找古代地名

Arcgis有一个很快捷的方式，能够迅速找到新旧地名位置。

①通过“地理配准”，多个旧地图重叠。

只要第一步“地理配准”合适，经纬度几乎完全吻合。其实近代的旧地图非常精确。平面内，2点1线，3点1面。建议你选择同一水平线上的两个点 。

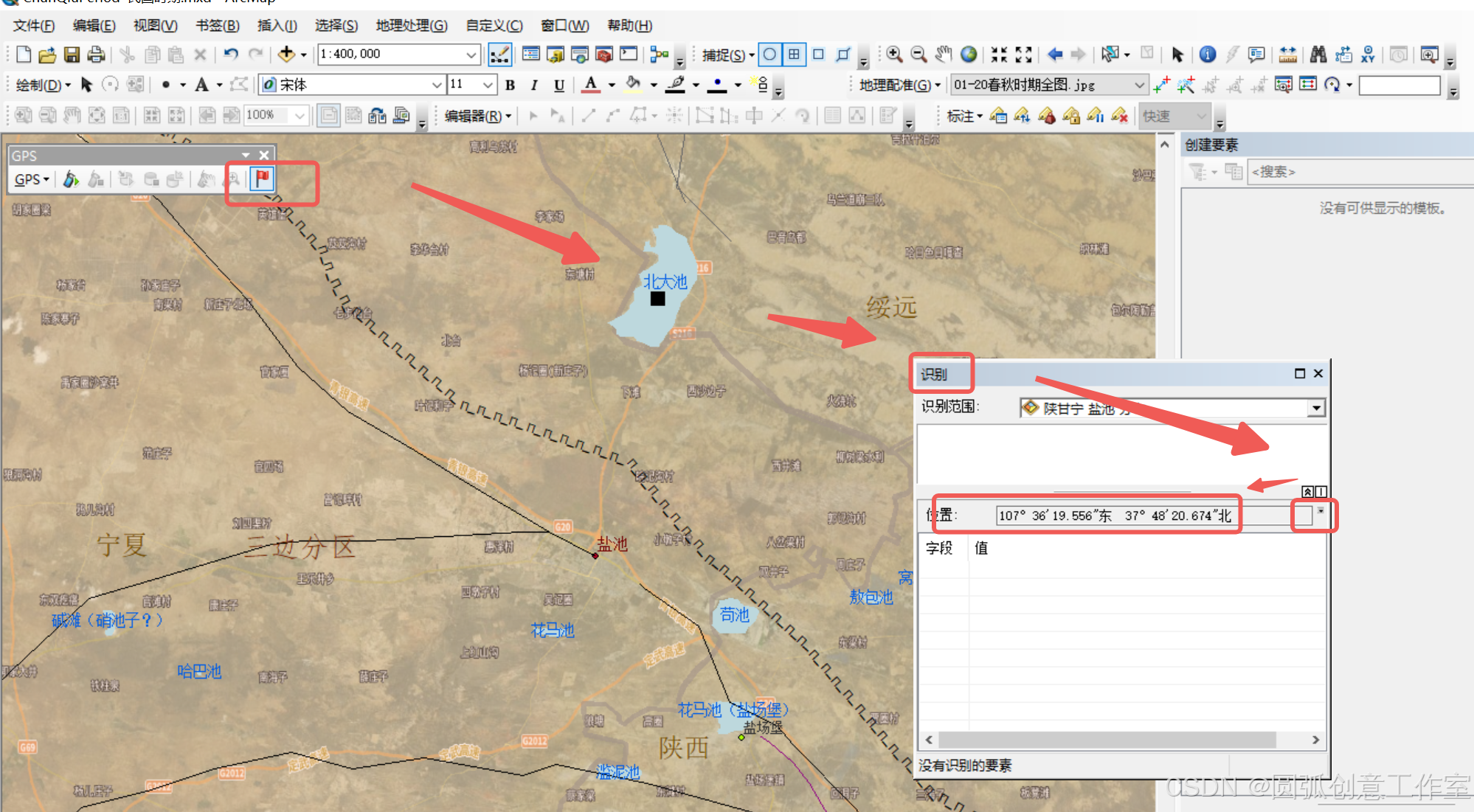

②通过“转到XY”，输入经纬，arcgis可以快速定位，可以高亮显示，也可直接标点。

③鼠标点击，右下角显示经纬。

通过这个方法，百度Api经纬拾取地图和旧地图对应很快速。之前是人工用眼睛找，现在只需要输入XY经纬度，就可以确定范围后对比。

地图数学操作

测量距离

选择工具栏中的图示符号，然后出现“测量界面”，点击界面中的“▼”符号，可以选择单位，如千米（km）

然后点击“测量”界面中的线段符号，用鼠标在地图上划线，就能测量距离。

核密度

如图所示，选中左侧点图层，然后在“目录”中选择Spatial Analyst Tools（空间分析），然后选择密度分析。

这个时候，在出现的“核密度”界面上，按照提示，点击“▼”下拉符号，选择需要分析的点图层。

选中要分析的点图层后，其它信息会自动显示。点击确定后，就会出现核密度图。

可以将第一第一个色块（0-2.1556）的方块设置为无色，这样不容易遮盖下面图层的地形。

通过城镇核密度图，可以清楚地看到，到了唐代，已经形成了几个主要地城镇群。分别是川蜀，关中，汾沁，伊洛，江浙。其中川、陕、晋三地的城镇集群度相较其它地区更高。这三个地区都属于“表里河山”的形盛之地，水源充足，山岭环带，不容易遭到战争破坏，城镇自然发展程度高。

编辑地图元素

工具条

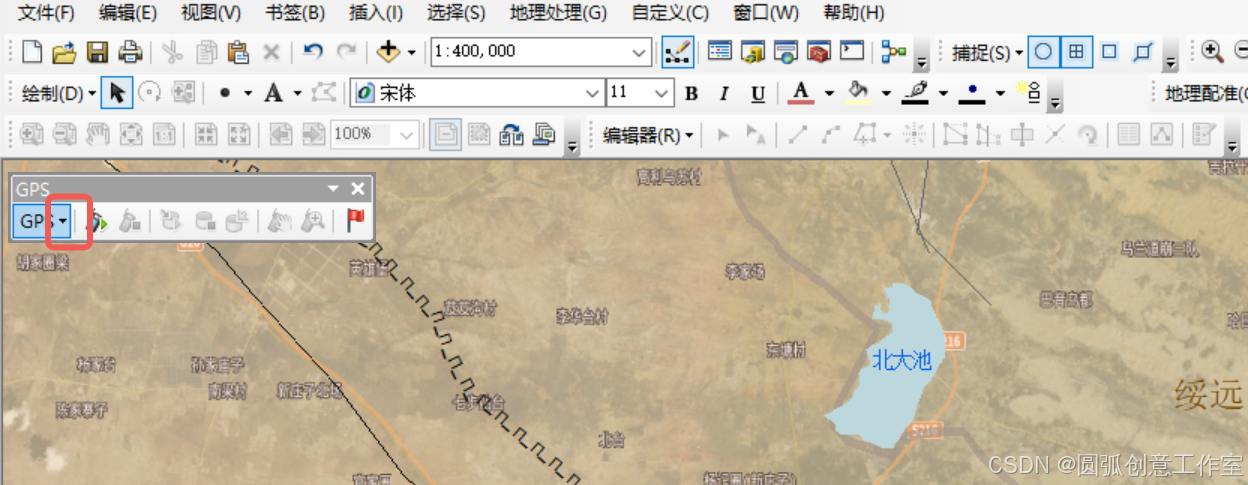

在菜单栏的“自定义”中，鼠标左键点击，选择“工具条”，这个时候会出现各种工具选项，勾选后，该工具选项就会在界面上出现。

可以移动工具条，以便符合自己的操作习惯。

确认地理点的信息

对与矢量文件，选中工具栏中的“i” 符号（information），点击某一点，就会出现该点信息。

实际上，该点代表了一个县，该县的信息汇聚在矢量图shp文件中的表格里，所以可以通过鼠标选中该点，来查看这个表格中该点的信息。

创建点线面矢量图层

在开始编辑前，需要创建图层（点图层、线图层、面图层）

如图所示，在“目录”中自己建立的文件夹（mypainting文件夹）中，右键单击该文件夹，然后选择“新建(N)”，然后可以选择“新建”后面的Shapefile。

然后在出现的界面中，可以选择创建的要素类型。包括点、线 、面等。可以修改名称。

接着，点击该界面中的“编辑”，选择相关的地理坐标，如WGS_1984墨卡托投影，点击确定。这个时候，该矢量图采用的坐标系就能够确定。之后导入到其它地理系统时候，因为坐标系确定，就会准确定位。

点击确定，新建矢量图层完成。

也可以在Arc目录中，鼠标左键双击shp矢量图，然后会出现“shapefile属性”，在属性中，补充坐标系、字段等 信息。

编辑绘制地图点线面

建立完图层后，在该图层上绘制。



选择工具条中的“编辑器”

点击“编辑器（R）▼”中的▼符号，然后选择“开始编辑（T）”。

在出现的界面中，选择“继续”，

选择“编辑器”条列中的“创建要素”，选择该图层，然后选中“构造工具”的选项，进行绘制。

如图所示，按照此方法，绘制了从天津到渤海的一条河流。

调整绘制图的粗细大小颜色

对于所绘制图，可以鼠标左键双击后，在“图层属性”界面中选择“符号系统”，然后在符号中，选择不同的形式和颜色。

如此，较为方便。

在实践中优化所绘要素图

在实践中，可以进一步优化所绘图。

鼠标左键双击所绘图，出现工具条“编辑折点”，可以对折点进行如下操作：添加，删除，延长等。

具体如下所示，可以编辑折点。鼠标点击该点，即可完成。

比如，在此处，可以选中端点，延长拉伸。

而使用下面这个符号工具，可以将一条线截为两段。

还可以选择，在编辑器工具条“▼”下拉符号中，同时选中两个线段，将其合并。

平板电脑绘图

在菜单“自定义”中，选择“工具条”，勾选“平板电脑绘图”，就可以比较方便地绘制线条。

就可以进行绘制。绘制完毕后的线条，可以调整为不同的颜色。如下图所示：

绘制地图

利用DEM生成等高线图

参考csdn博文如下：

ArcGIS中利用DEM数据生成地形图既视感的等高线；利用掩膜进行等高线注记；DEM的可视化表达总结_dem地形图制作_小叮当pinkp的博客-CSDN博客https://blog.csdn.net/pink_pig__/article/details/121569316?spm=1001.2014.3001.5506

充分利用DEM数据，生成便于研究的等高线图。

三维场景展示

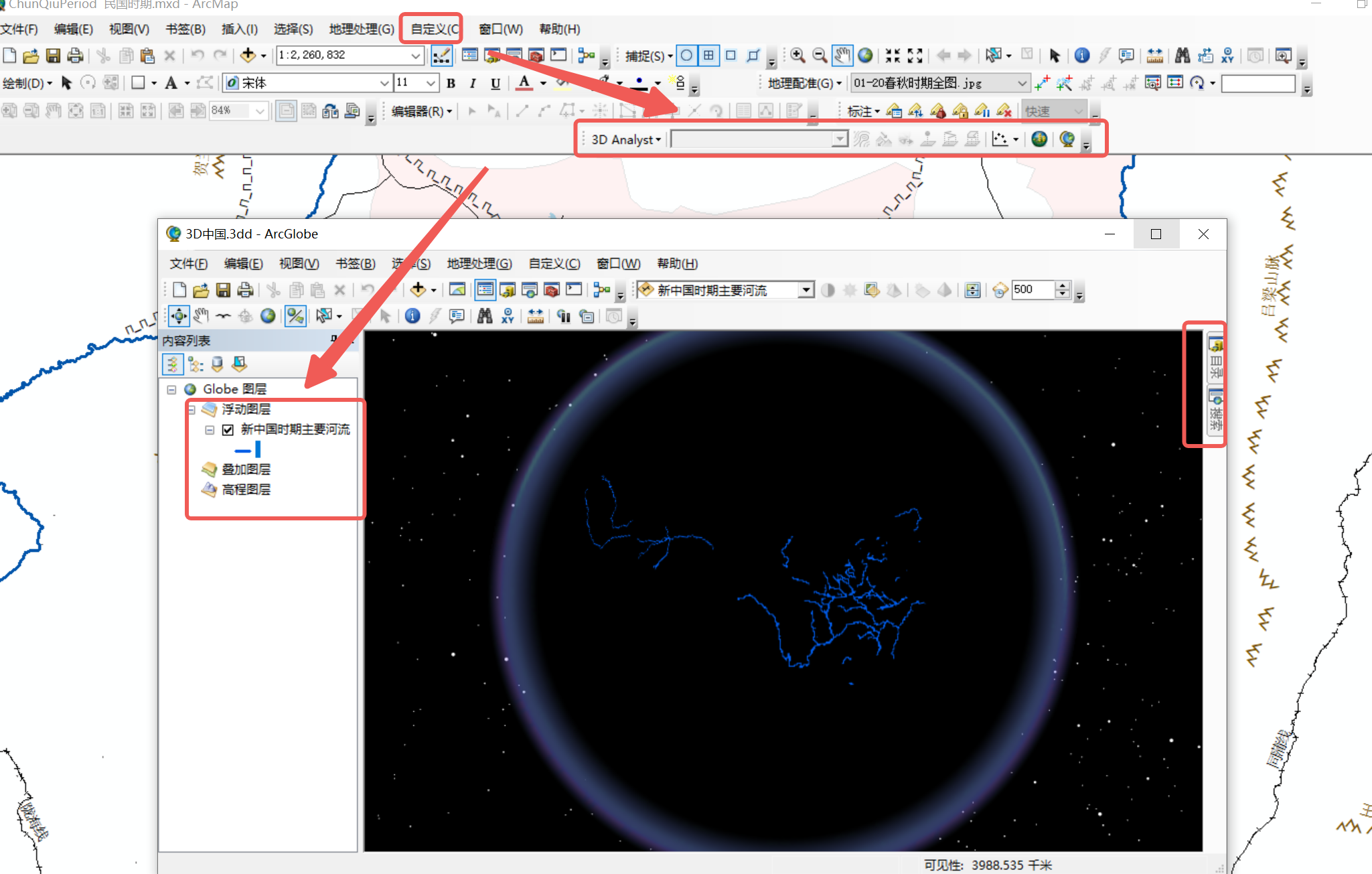

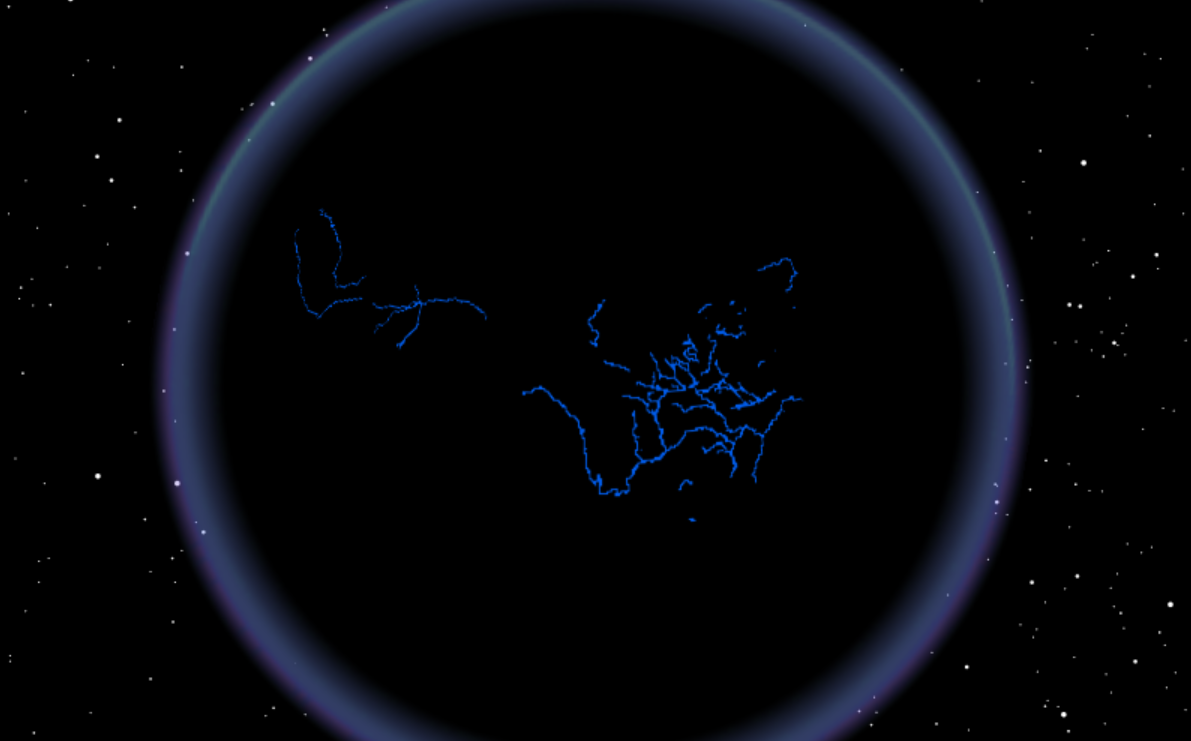

在Arcgis中，可以通过Arcglobe进行三维展示。也可以通过ArcScene进行场景化展示。如下图所示。

即三维（3 Dimetion）视觉效果。
