数字延时脉冲信号发生器介绍

关键词：延时脉冲发生器，脉冲延时发生器，延迟信号发生器
数字延时发生器，数字延迟发生器，同步脉冲发生器
脉冲延时信号发生器能够在各种应用场景中提供精确的时间延迟和同步功能。广泛应用于导航、通信等领域的各种时间控制系统,在检定、校准时间测量仪器时可作为标准源使用。

1、延时脉冲发生器的工作原理
数字延迟同步脉冲发生器是以石英晶体振荡器或铷原子频率标准为时钟基准,利用数字合成技术,产生出可设置脉冲周期、延迟时间、脉冲宽度等多种类型的时间间隔信号的测量仪器。

2、脉冲延时信号发生器产品推荐及功能
推荐型号：SYN5612型
输出脉冲形式：支持正脉冲、负脉冲、正跃变、负跃变等4种脉冲形式。
输出脉冲种类：包括单脉冲、双脉冲、连续脉冲、递增脉冲、猝发脉冲等5种脉冲种类。

时间分辨率：高达1ps
延迟范围：延迟范围指发生器能够产生的大和小延迟时间，通常可以提供从几纳秒到几秒钟甚至更长的延迟时间范围超宽，0～100000s。
输出通道数：双通道输出，可选多路延迟脉冲输出。
脉冲幅度：是指脉冲信号在单位时间内的振幅大小-12V～+12V。
内部时基：内置高精度恒温晶振，输出10MHz信号，初始准确度≤3E-8，年老化率≤5E-8，秒稳定度≤3E-11/s，支持内外频标自动切换。
数据通信方式：通过USB/RJ45网口/DB9串口三种通信方式实现远程控制也可选GPIB套件。
3、猝发脉冲功能和递增脉冲功能

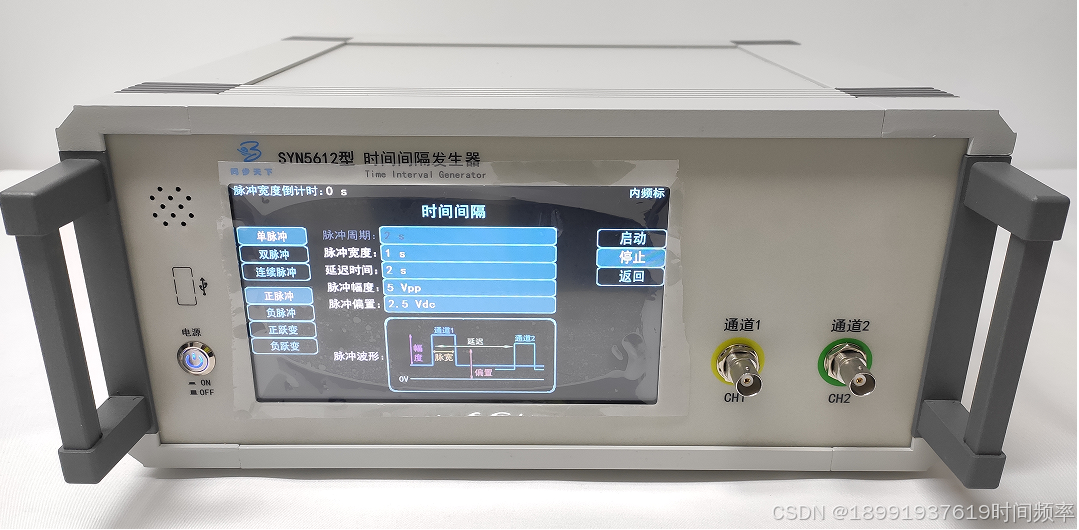

除了常规的时间间隔功能SYN5612型同步脉冲发生器增加了猝发脉冲和递增脉冲的功能，屏幕上还特意设计了波形显示功能，方便测试人员更直观的去观测。

在7寸大触摸屏上我们根据项目需求，可进行脉冲周期、脉冲宽度、递增起始、递增结束、递增数量、递增时间、脉冲幅度以及脉冲偏置的设置。
猝发脉冲功能：是指在较短时间内集中输出多个脉冲，可以测验脉冲计数功能。
递增脉冲功能：是指在某个脉冲数开始按照固定的脉冲宽度和脉冲周期递增一段时间内我需要增加的脉冲数。

在相应的界面可进行脉冲周期、脉冲宽度、递增起始、递增结束、递增数量、递增时间、脉冲幅度以及脉冲偏置的设置。
！
