数字电子技术 —— 第六章:脉冲产生与整形电路

0、概述


主要要求:
了解矩形脉冲的主要参数。
了解脉冲信号产生与整形的方法

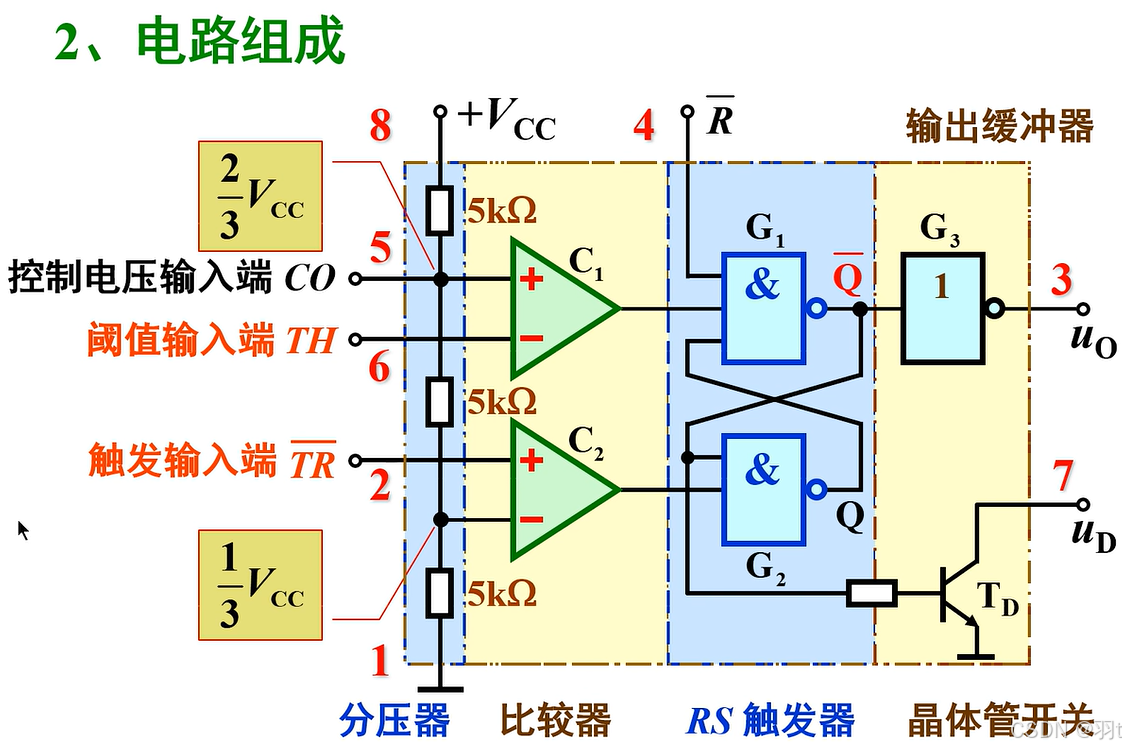

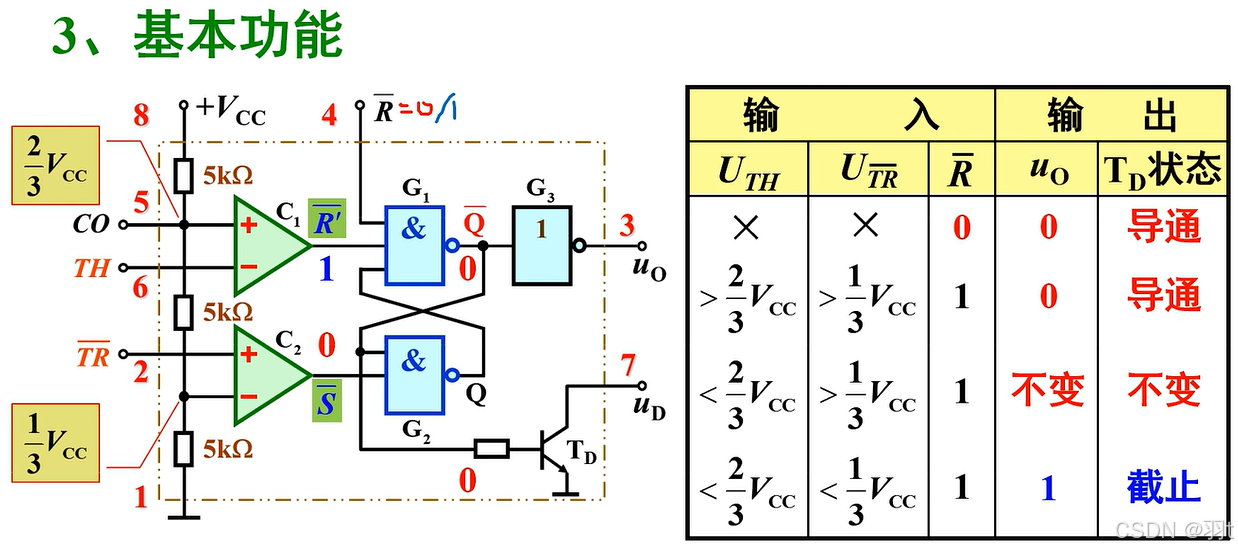

理解 555定时器的电路结构,掌握其符号和功能。

一、矩形脉冲的特性参数

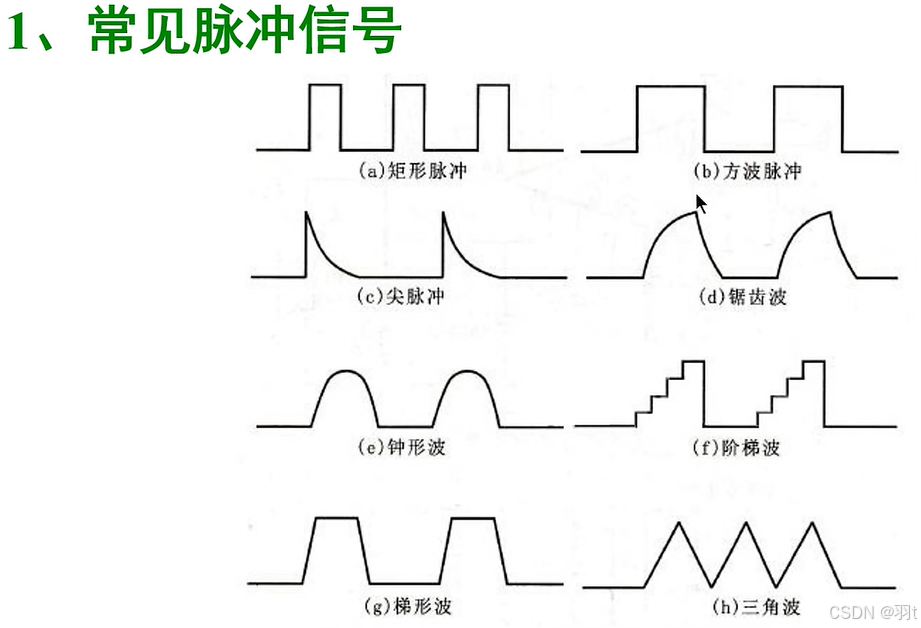

数字电路中经常使用脉冲信号,脉冲信号是指在短暂时间间隔内作用于电路的电压或电流信号。

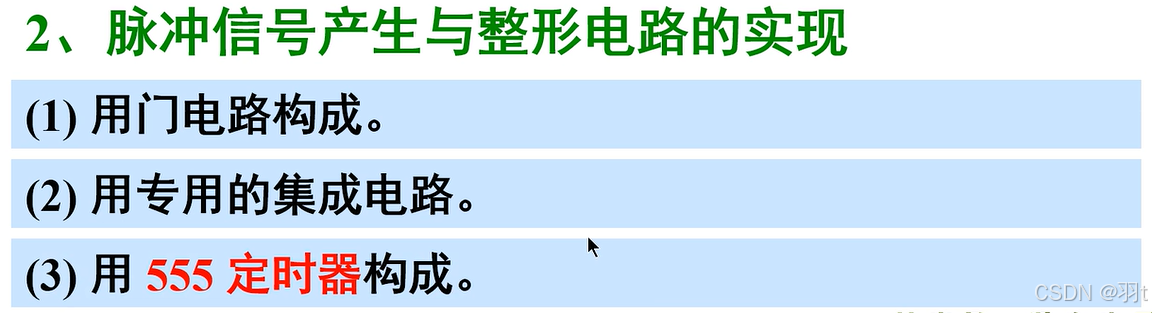

二、脉冲信号产生与整形的方法

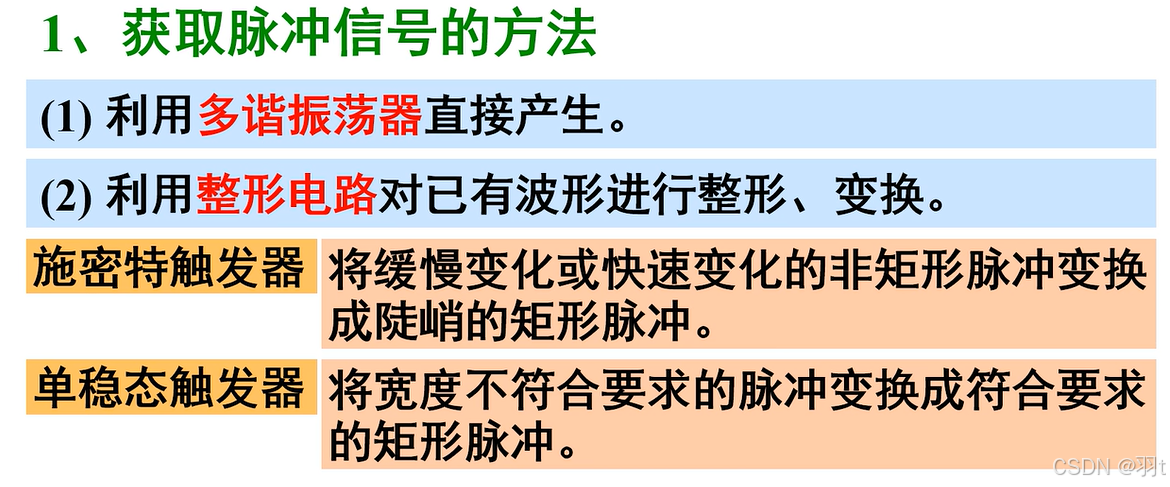

三、555 定时器

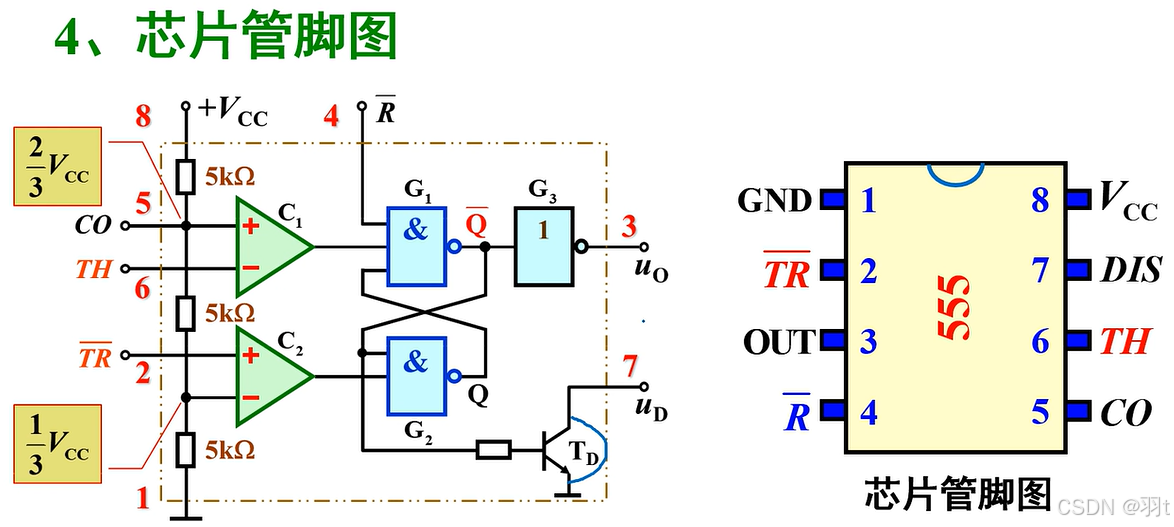

1、简介

555定时器是一种电路结构简单、使用方便灵活、用途广泛的多功能电路。它的电源电压范围宽(TTL555定时器为 4.5~16V,CMOS 555 定时器为3~18V),可提供与TTL及CMOS数字电路兼容的接口电平,还可输出一定功率,驱动微电机、指示灯、扬声器等。
TTL单定时器型号的最后3位数字为555,双定时器的为556;CMOS单定时器的最后4位数为7555,双定时器的为7556。它们的逻辑功能和外部引线排列完全相同。

1、施密特触发器

主要要求:
理解施密特触发器的逻辑功能、工作特点。
理解施密特触发器的典型应用。

一、555 定时器构成施密特触发器

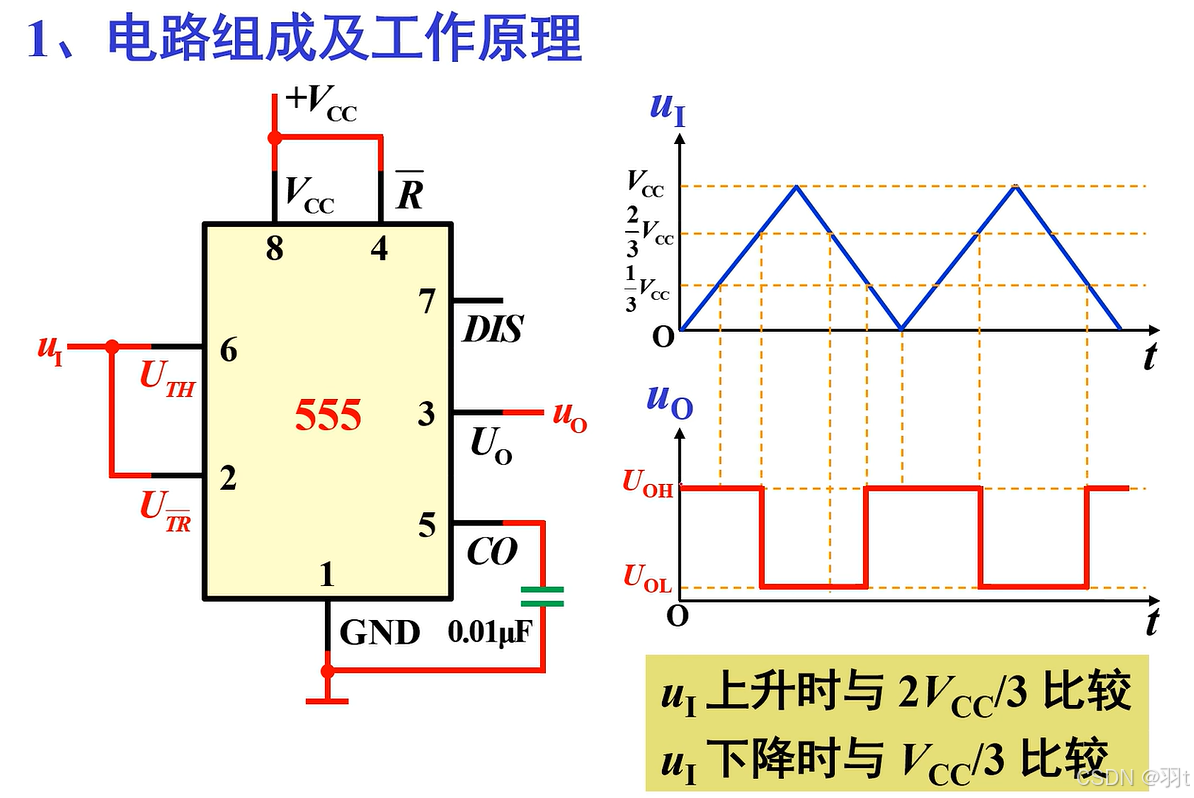

1、电路组成及工作原理

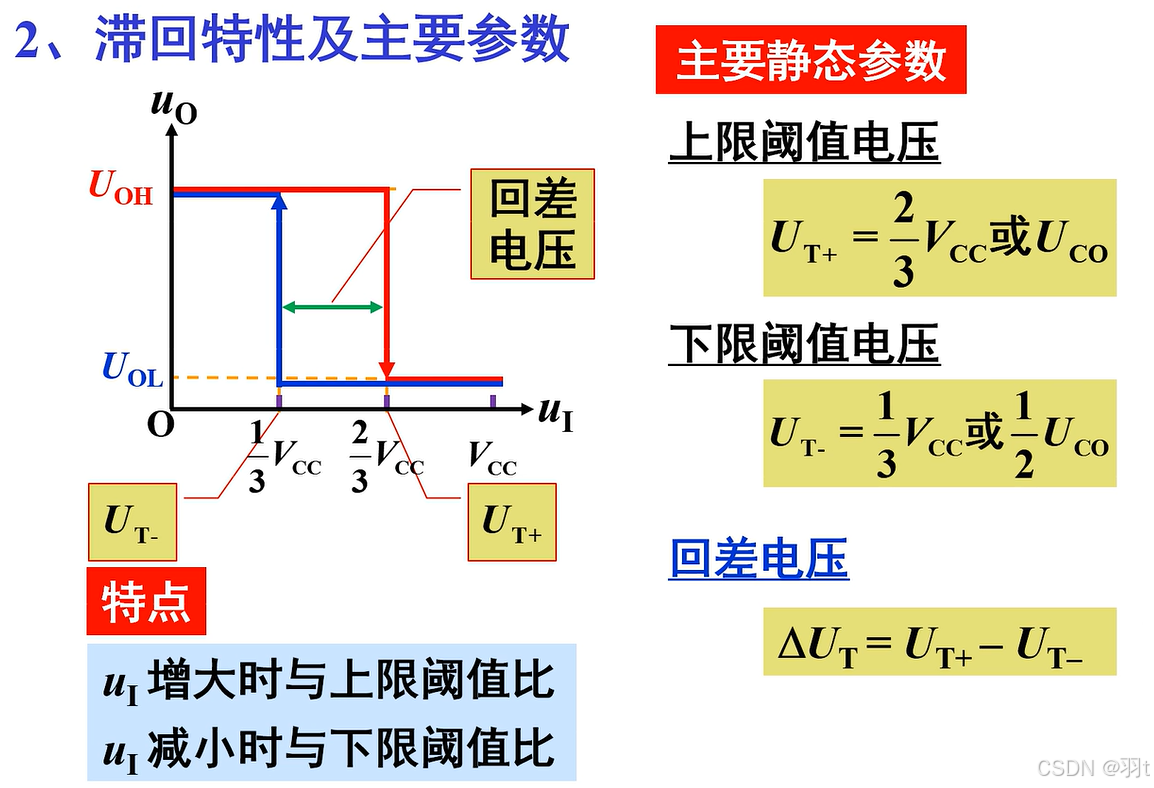

2、滞回特性及主要参数

3、逻辑符号

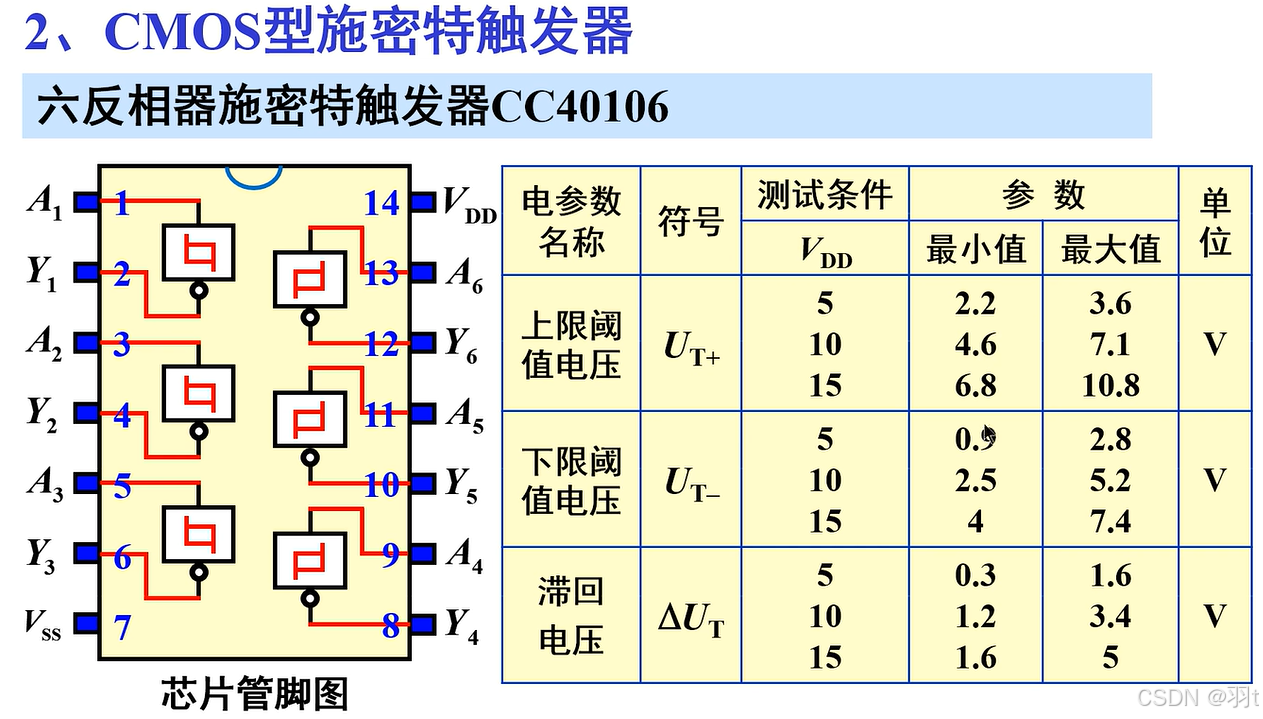

二、集成施密特触发器

三、施密特触发器的应用

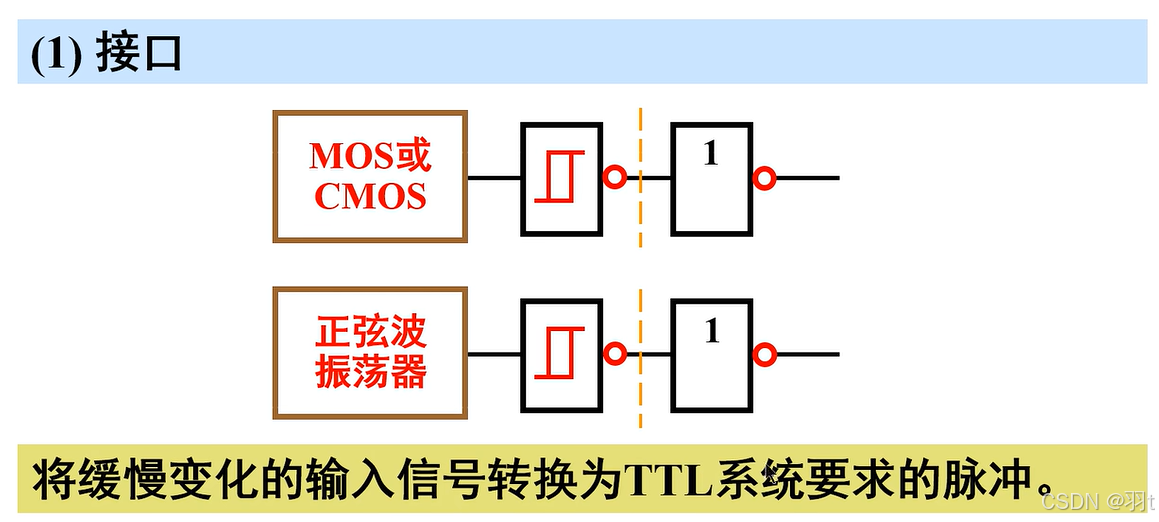

1、接口与整形

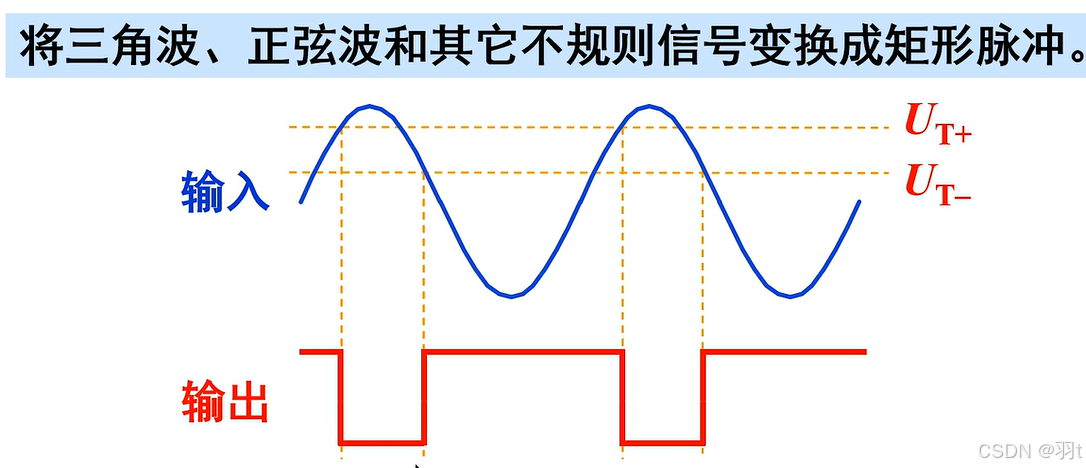

2、波形变换

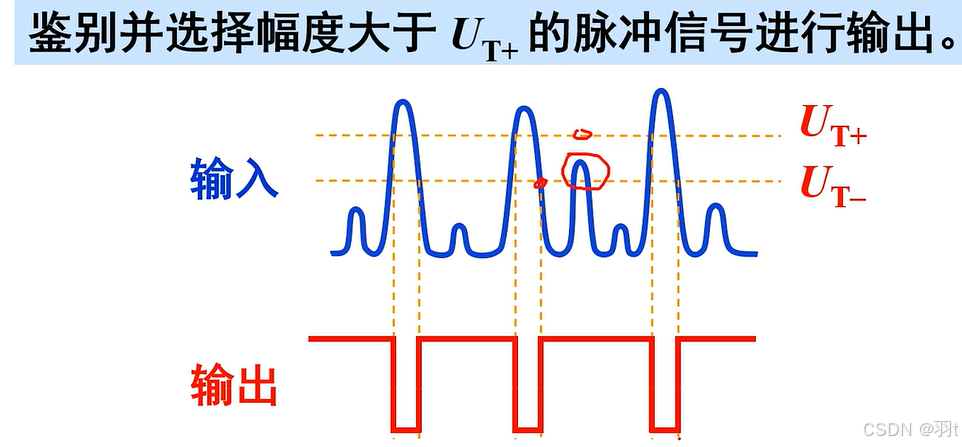

3、脉冲鉴幅

2、单稳态触发器

主要要求:
理解单稳态触发器的逻辑功能、工作特点。
理解单稳态触发器的典型应用。

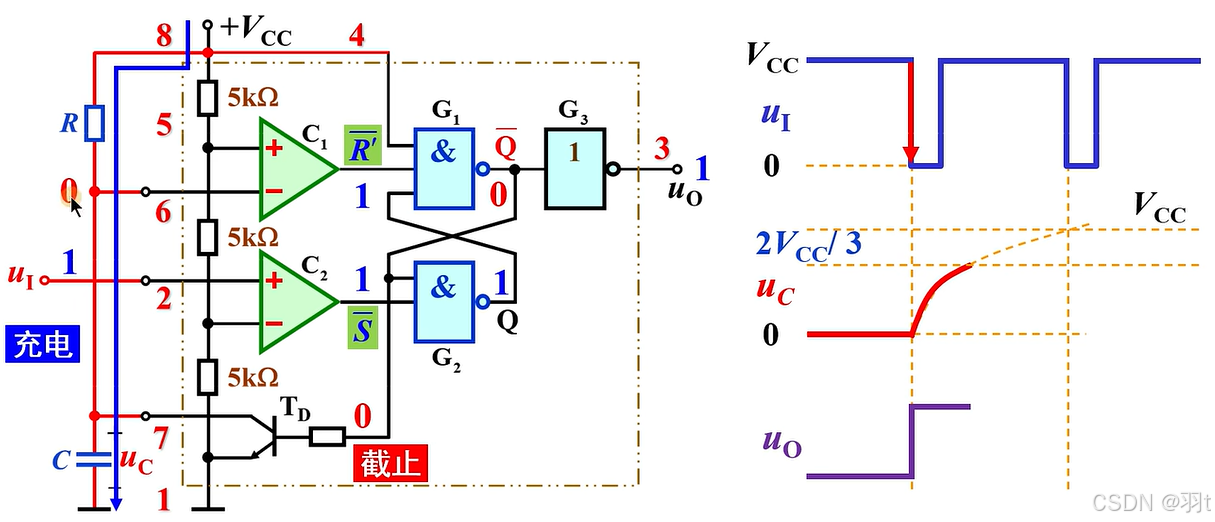

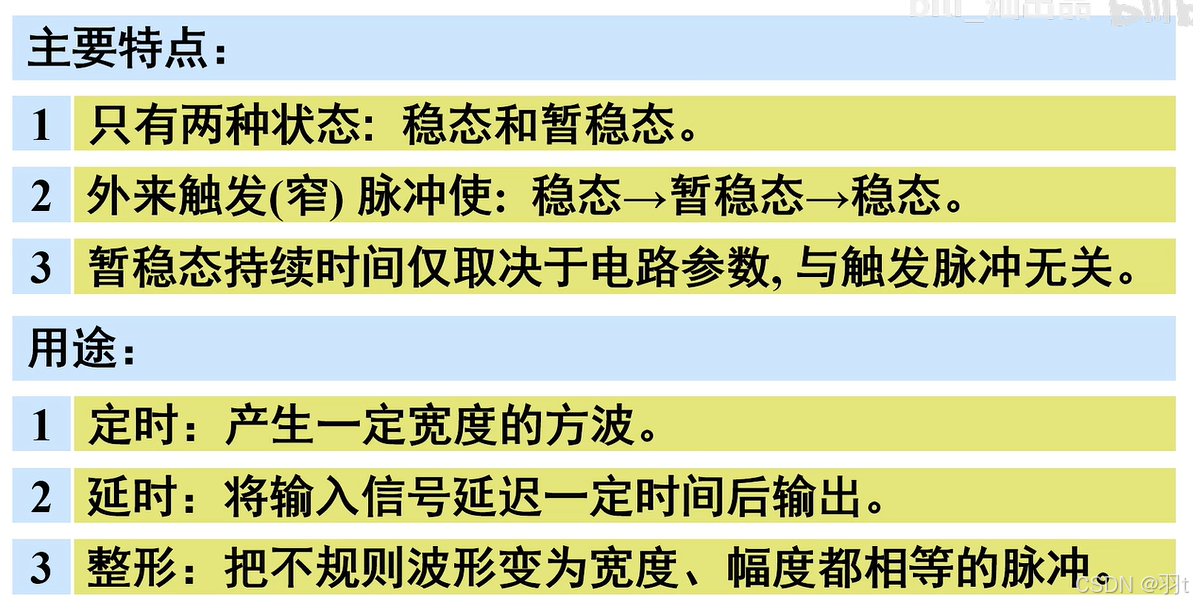

一、555 定时器构成单稳态触发器

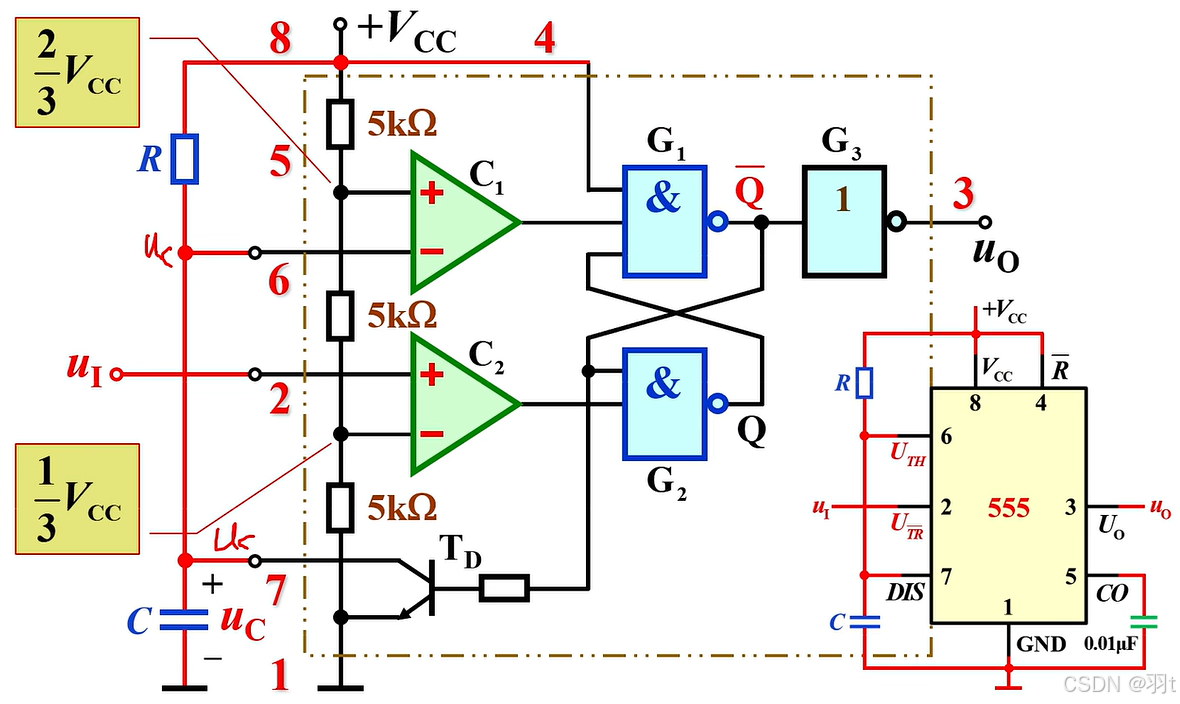

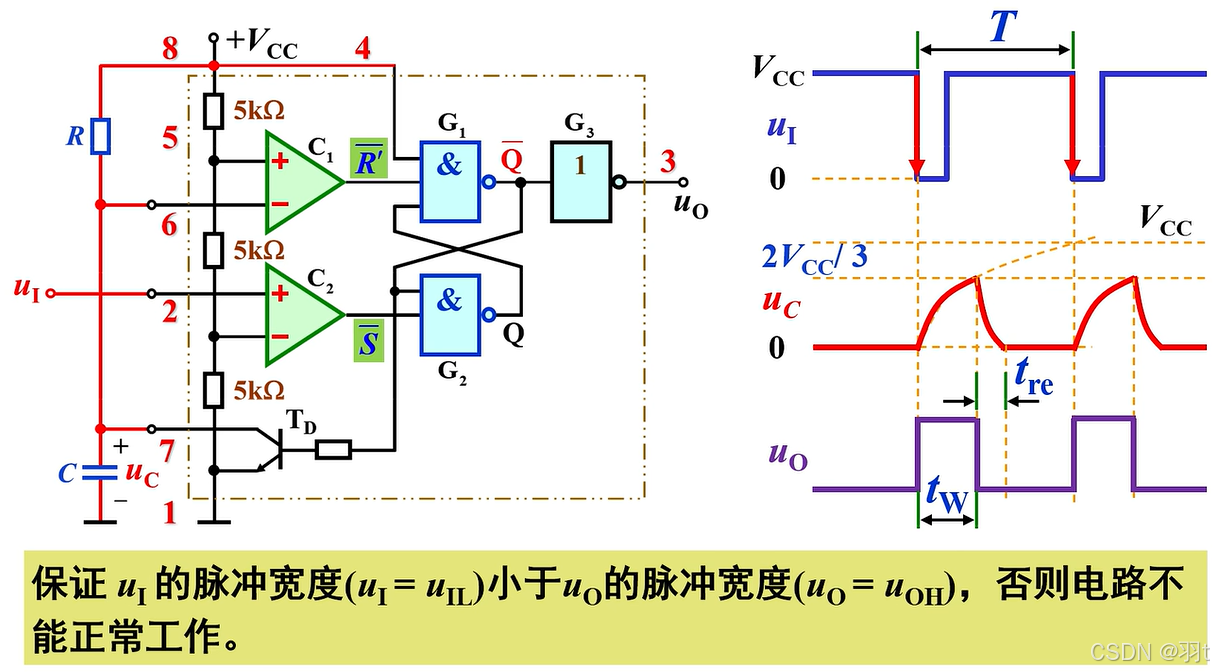

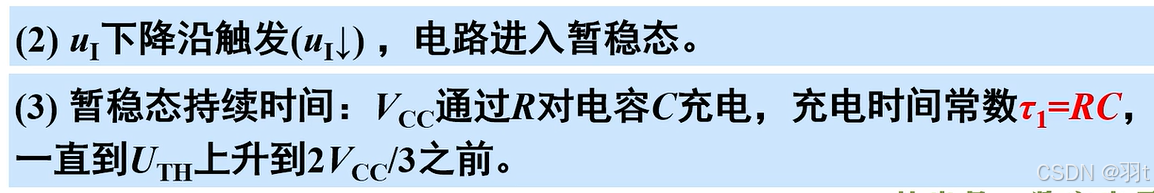

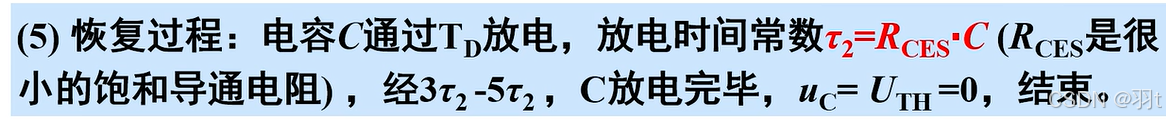

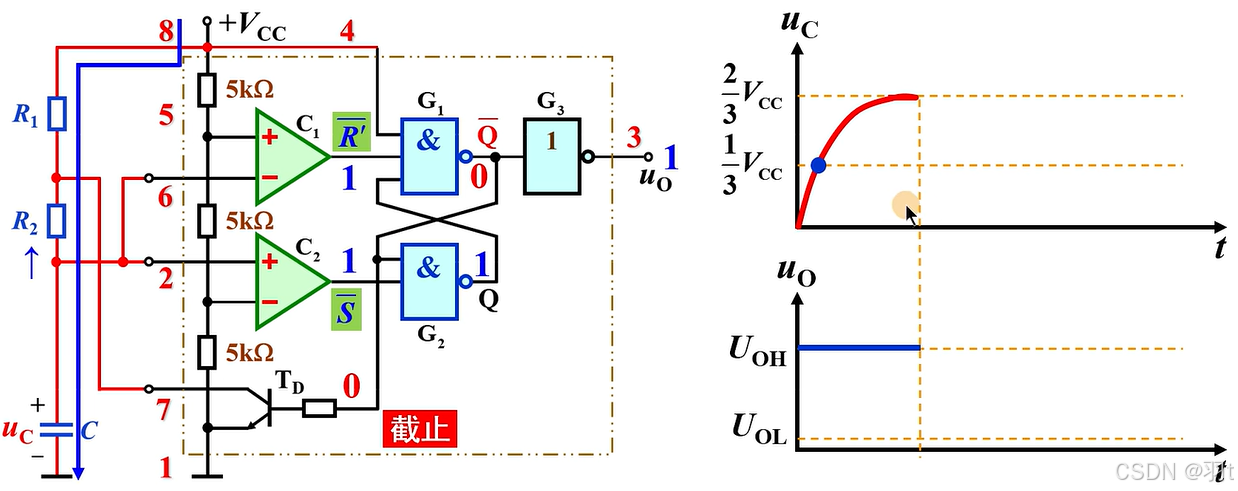

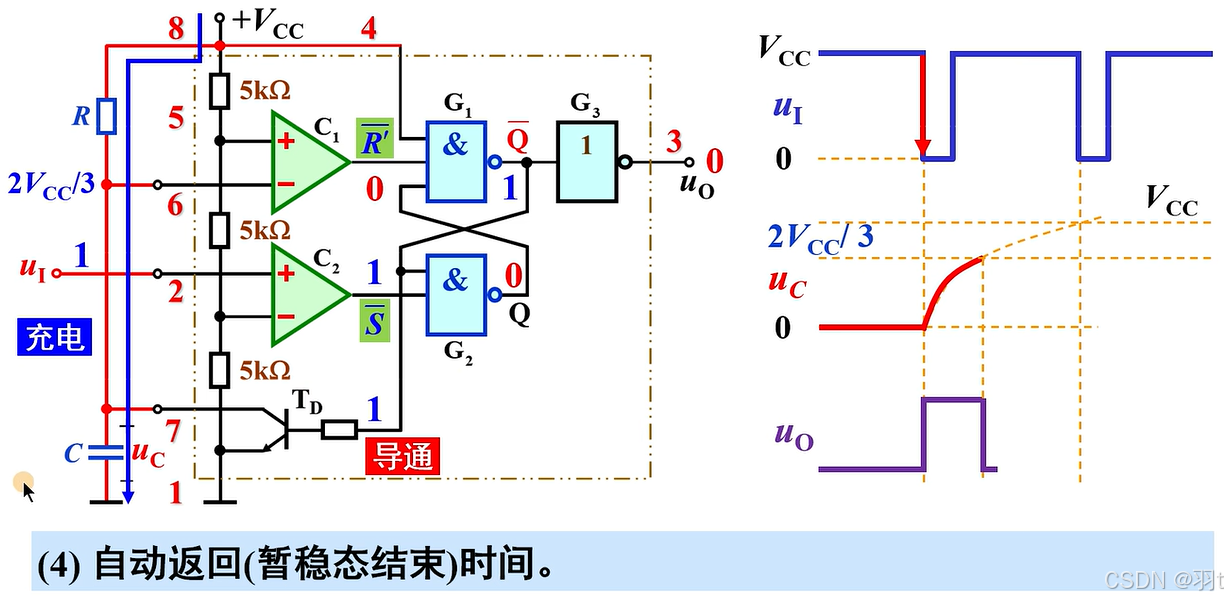

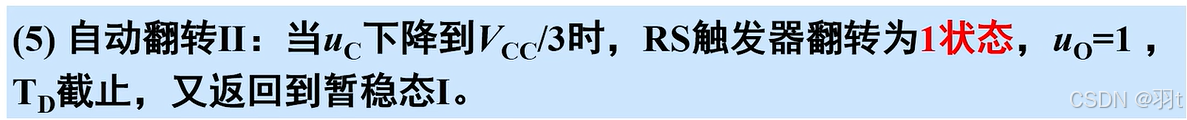

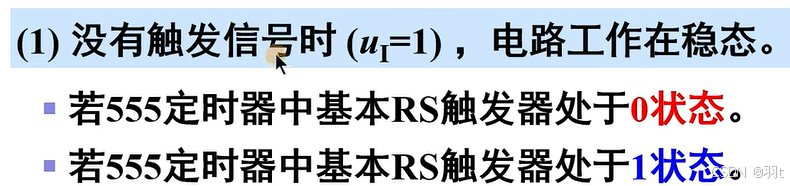

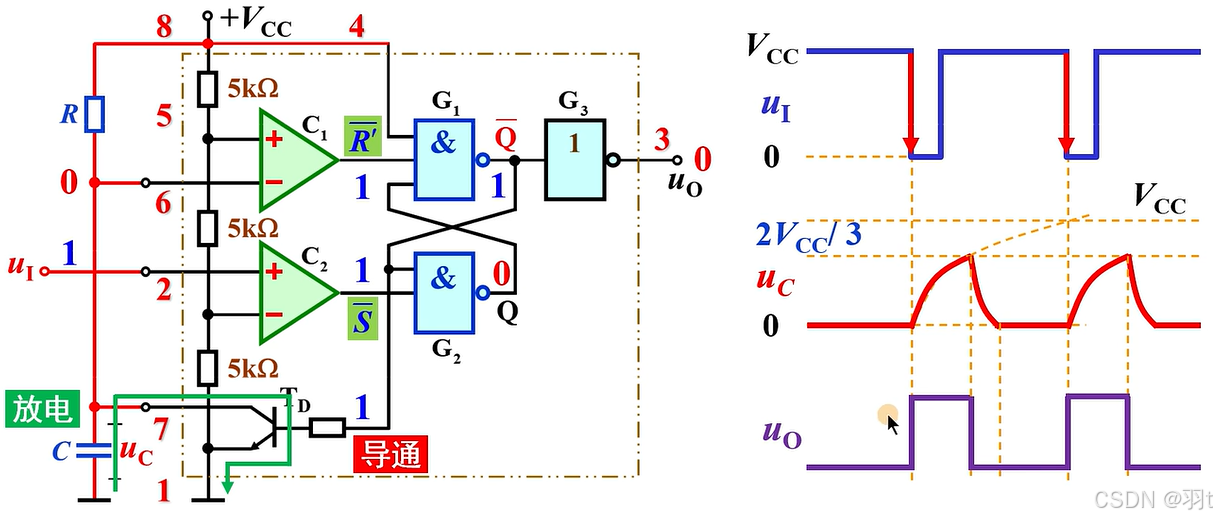

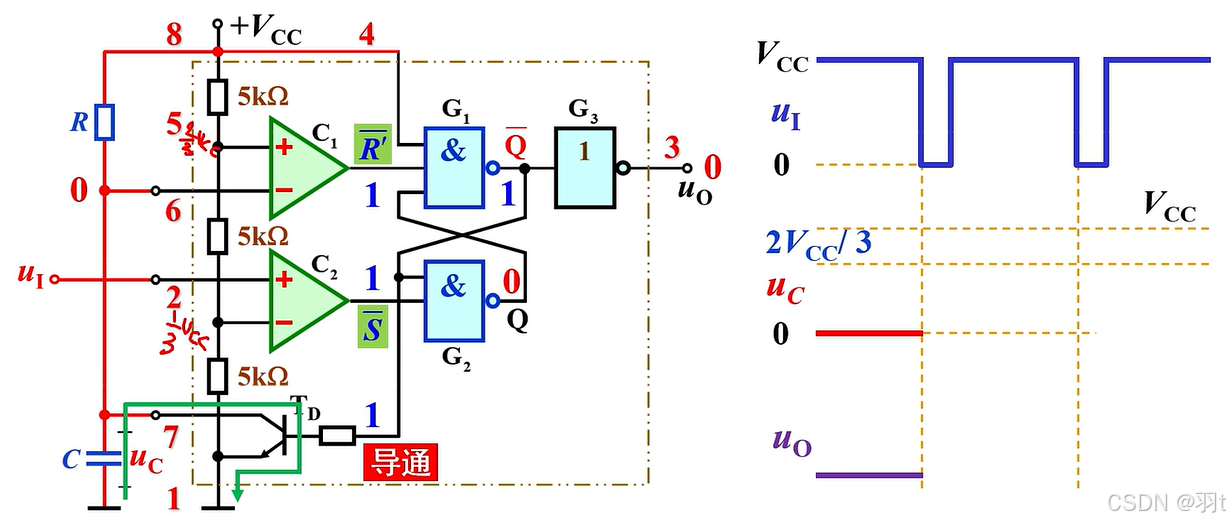

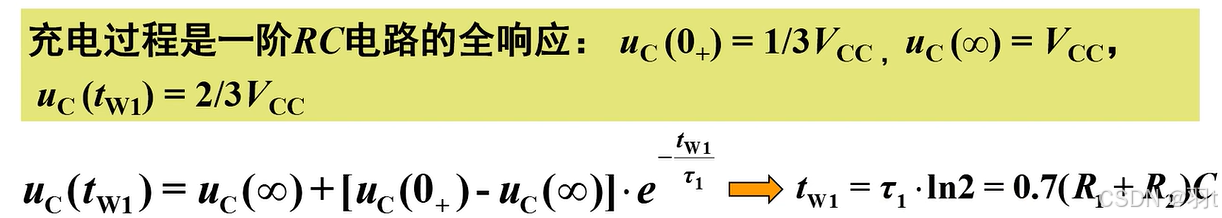

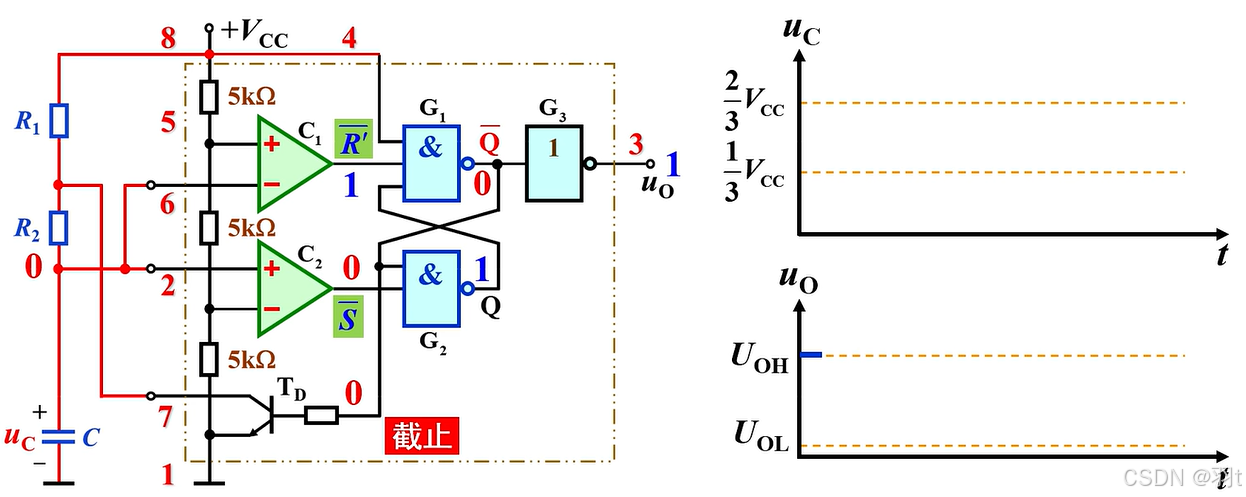

1、电路组成及工作原理

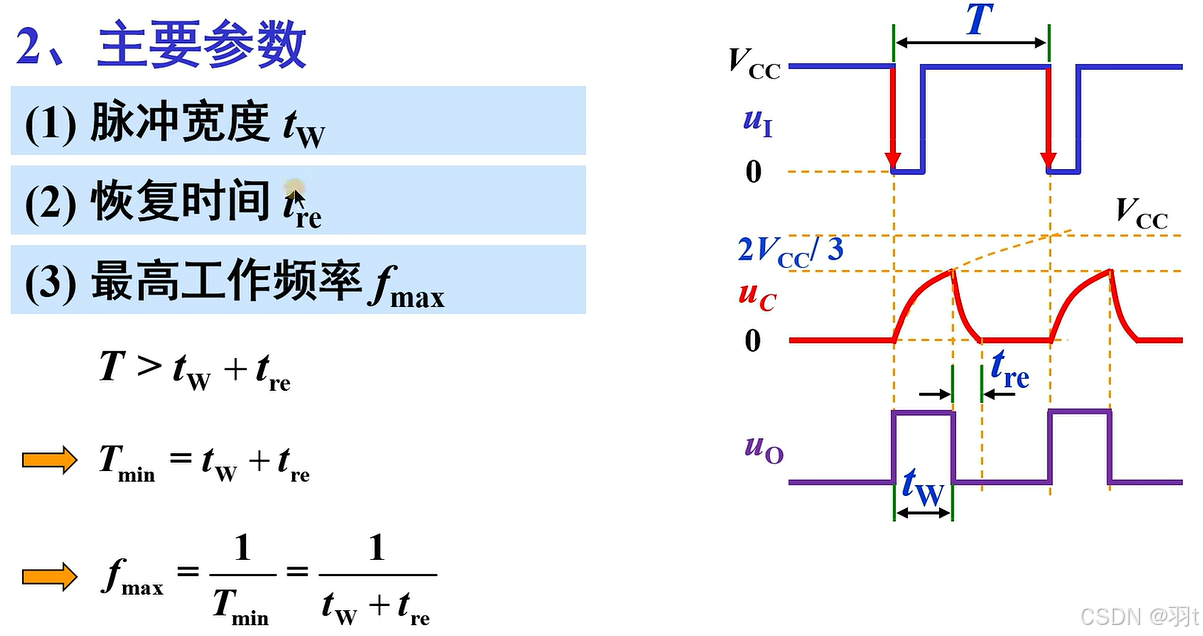

2、主要参数

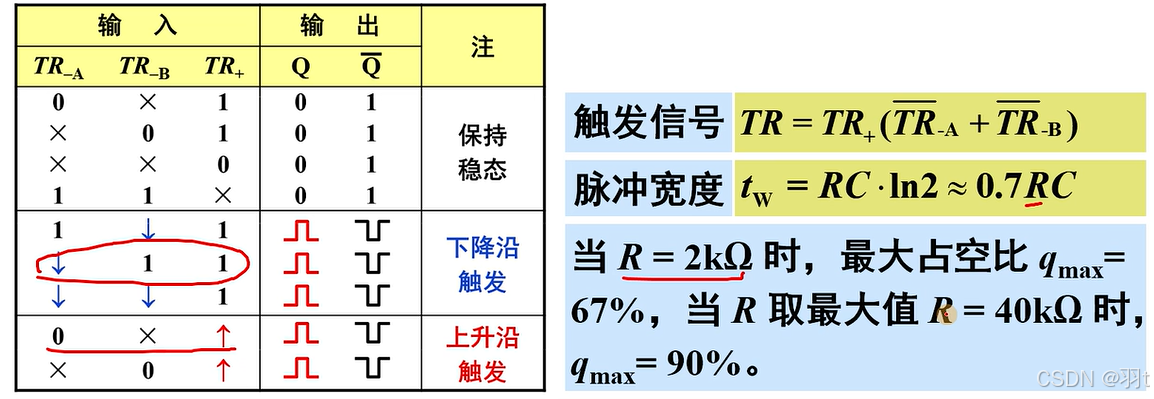

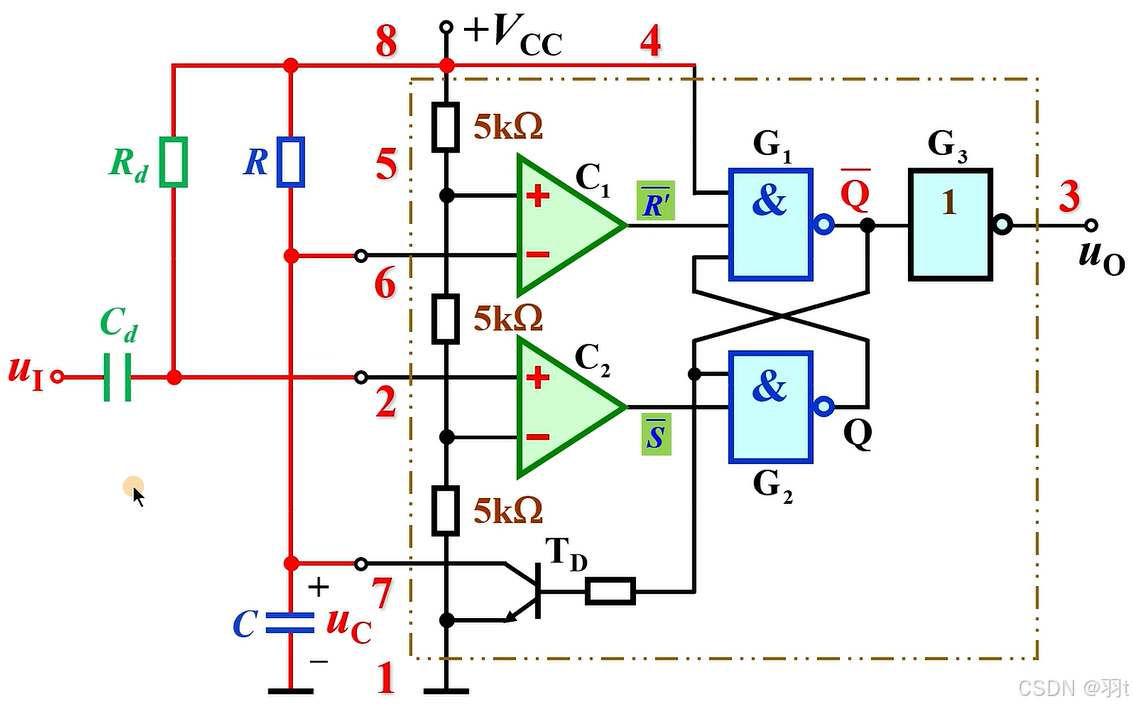

3、具有 RC 输入微分电路的单稳态触发器

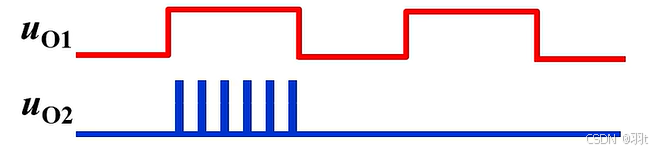

当大于时,输出端产生高频振荡波波形。为解决这个问题,故有此。

二、集成单稳态触发器

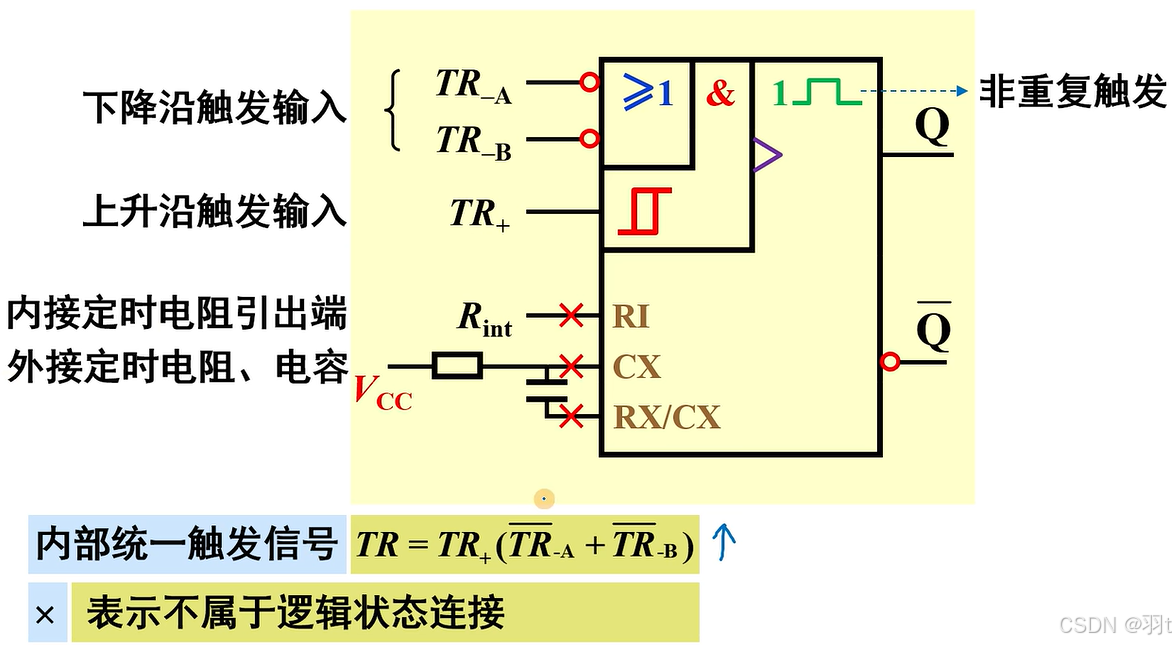

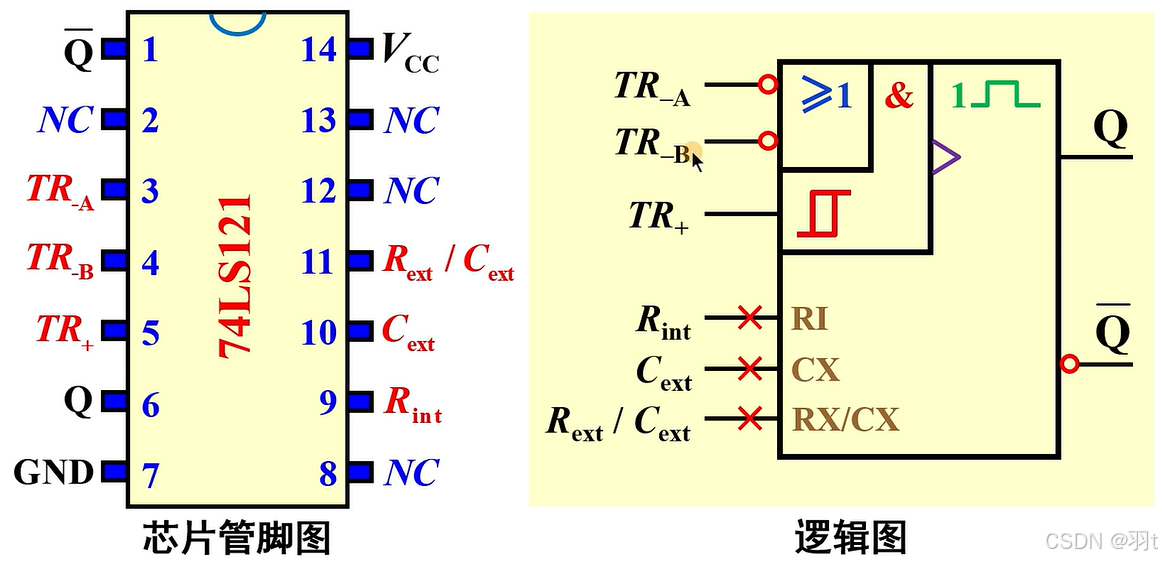

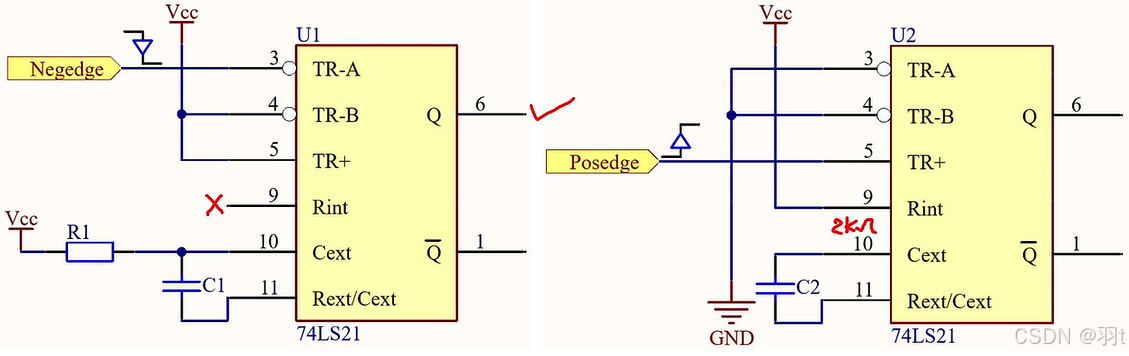

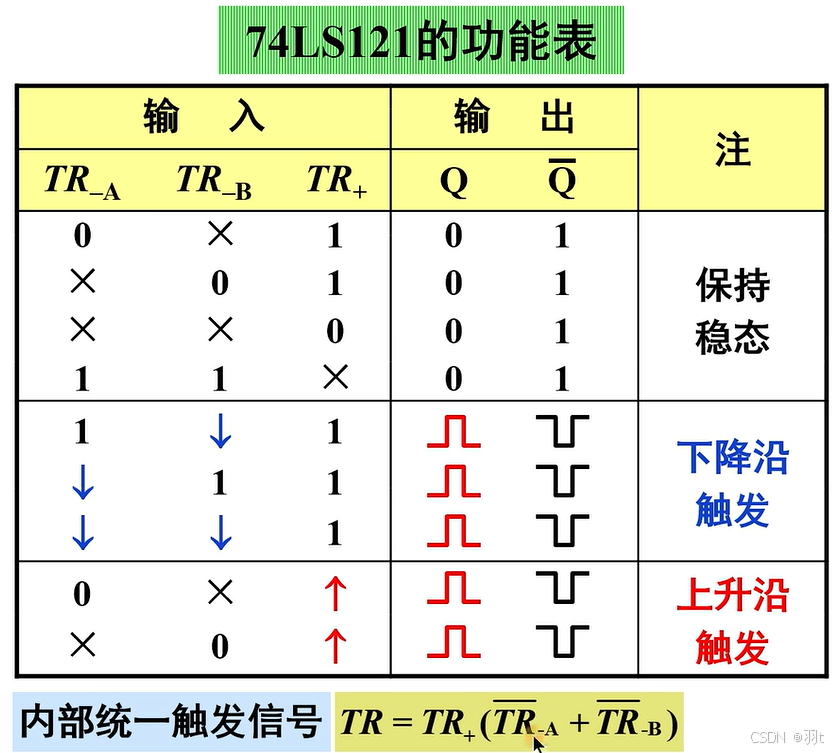

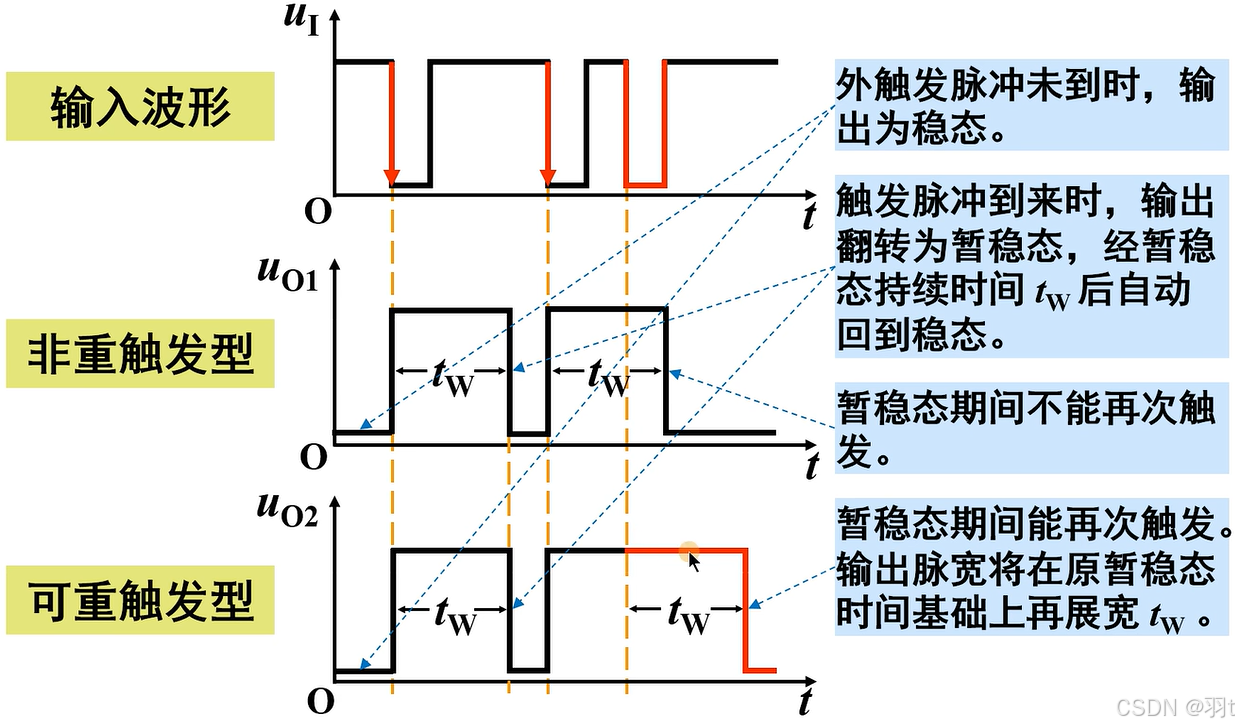

1、非重触发单稳态触发器(74LS121)

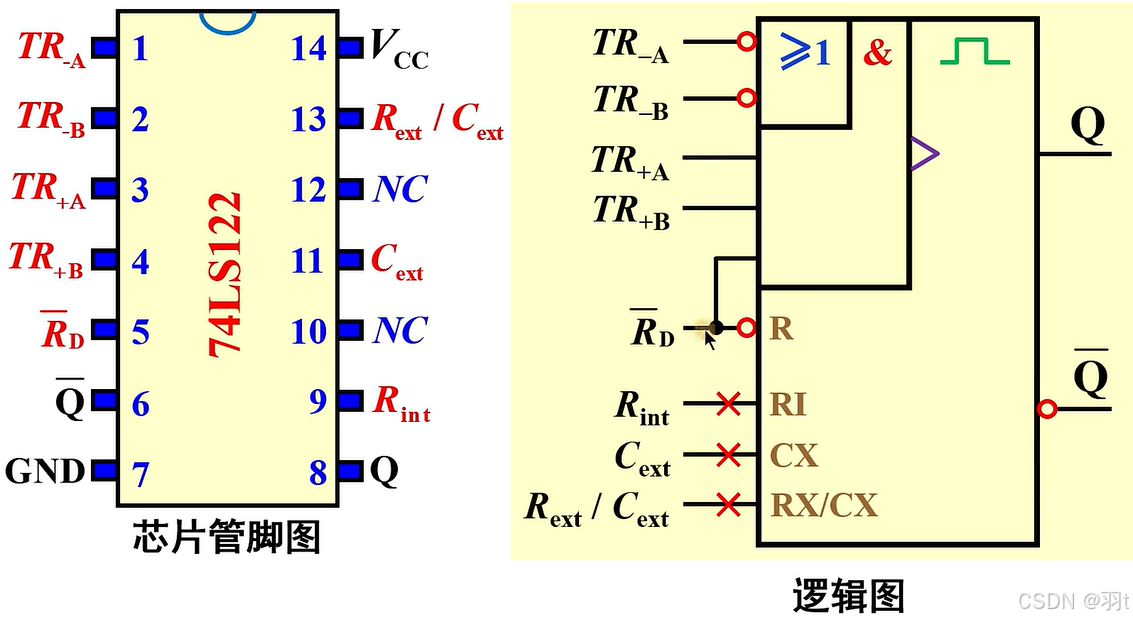

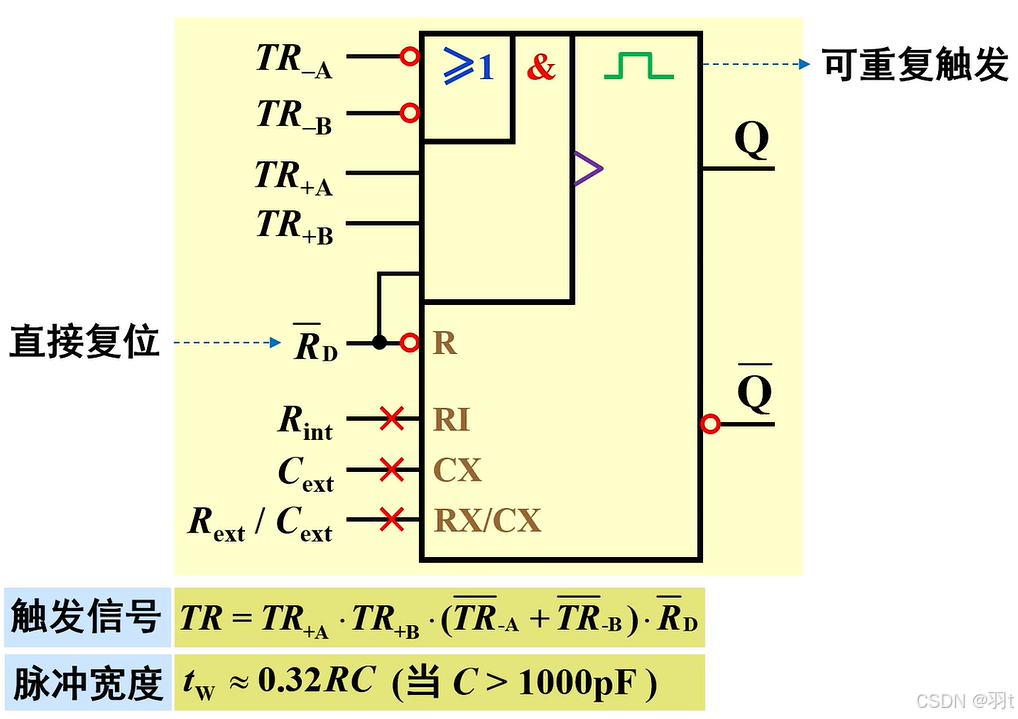

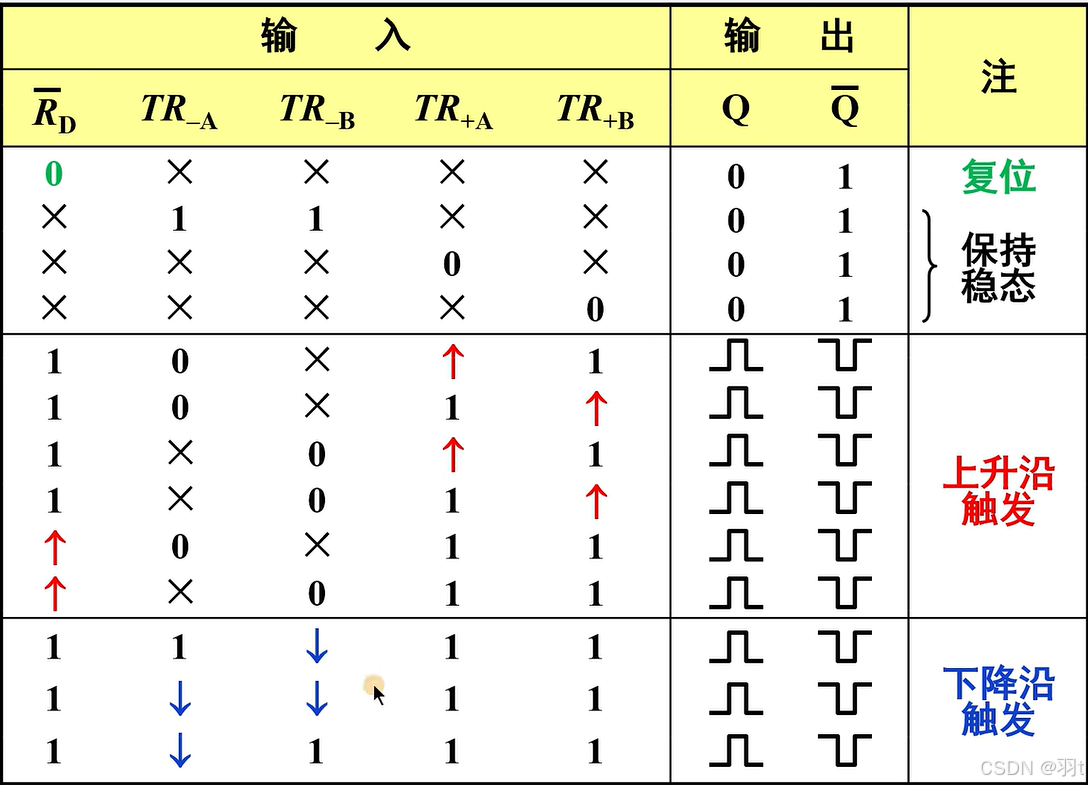

2、可重触发单稳态触发器 (74LS122)

三、单稳态触发器的应用

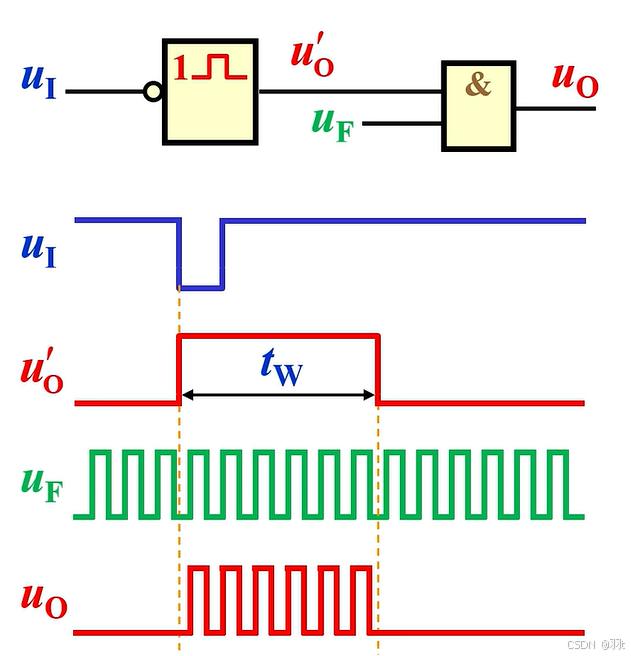

1、延时(脉冲展宽)

2、定时选通

利用单稳态触发器可以控制门的开通以及开通时间的长短。

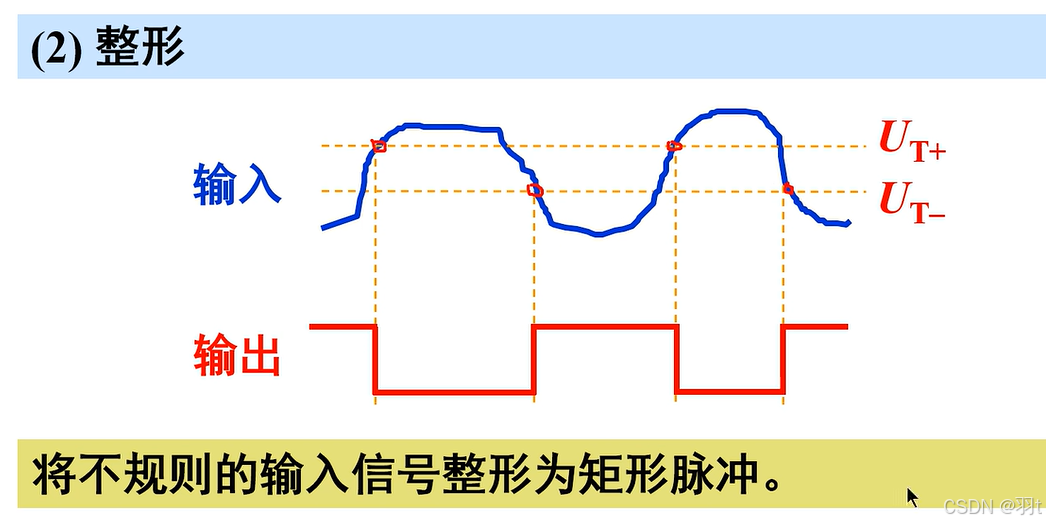

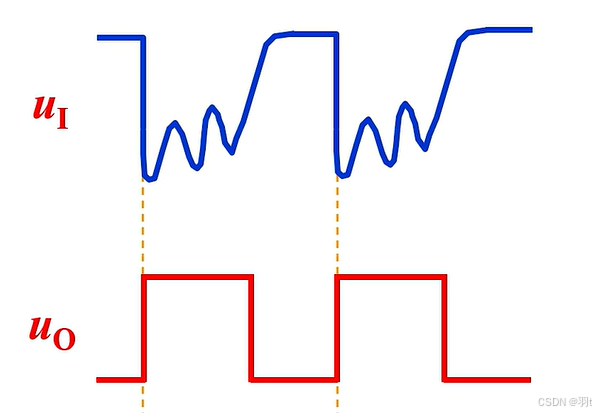

3、脉冲整形

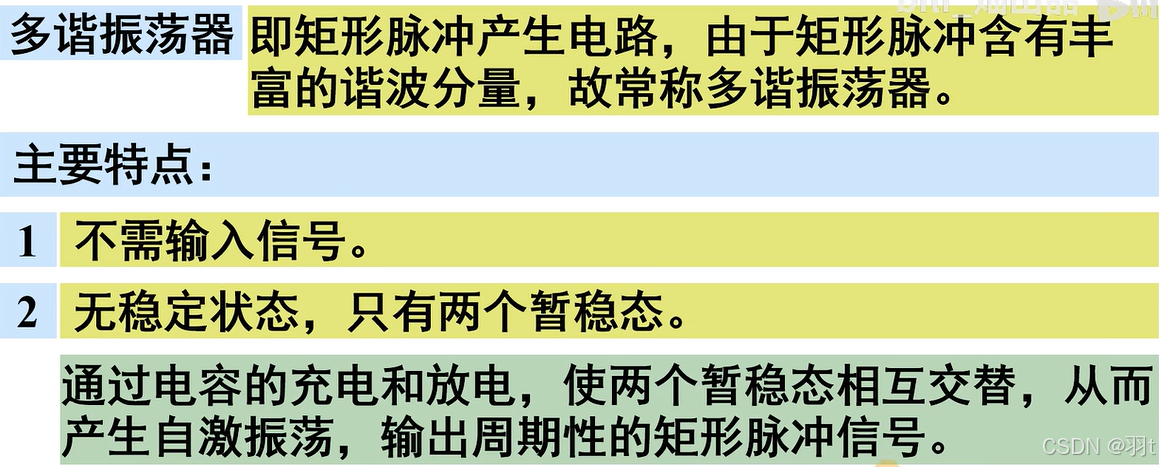

3、 多谐振荡器

主要要求:
理解多谐振荡器的电路组成及其工作原理。
了解石英晶体多谐振荡器的工作原理。

一、555 定时器构成多谐振荡器

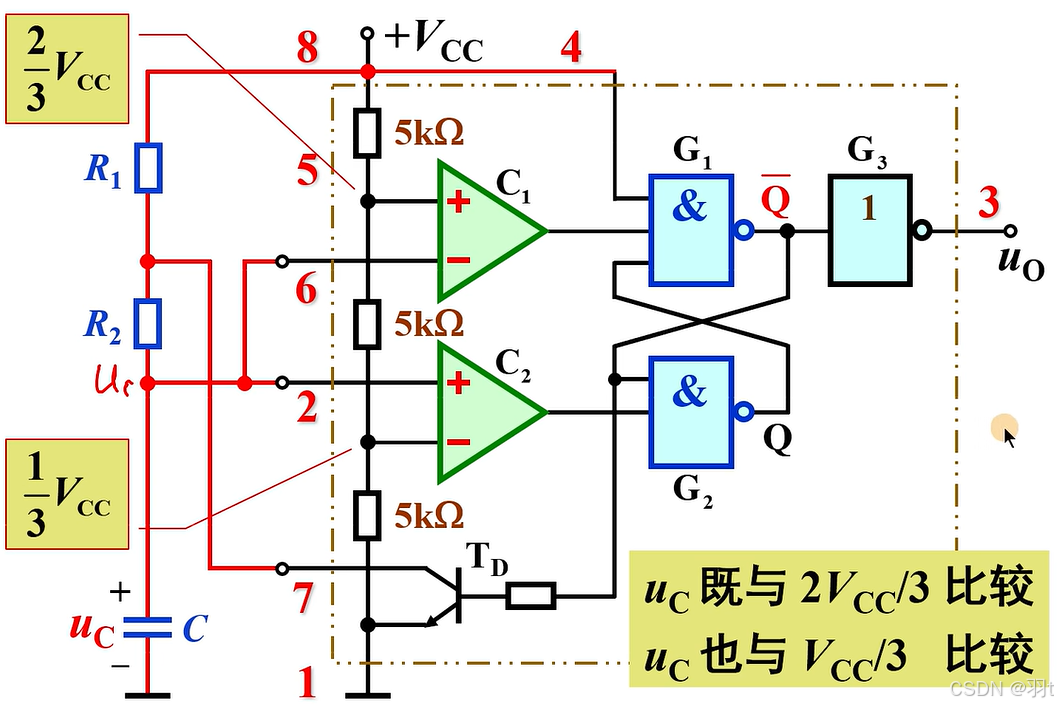

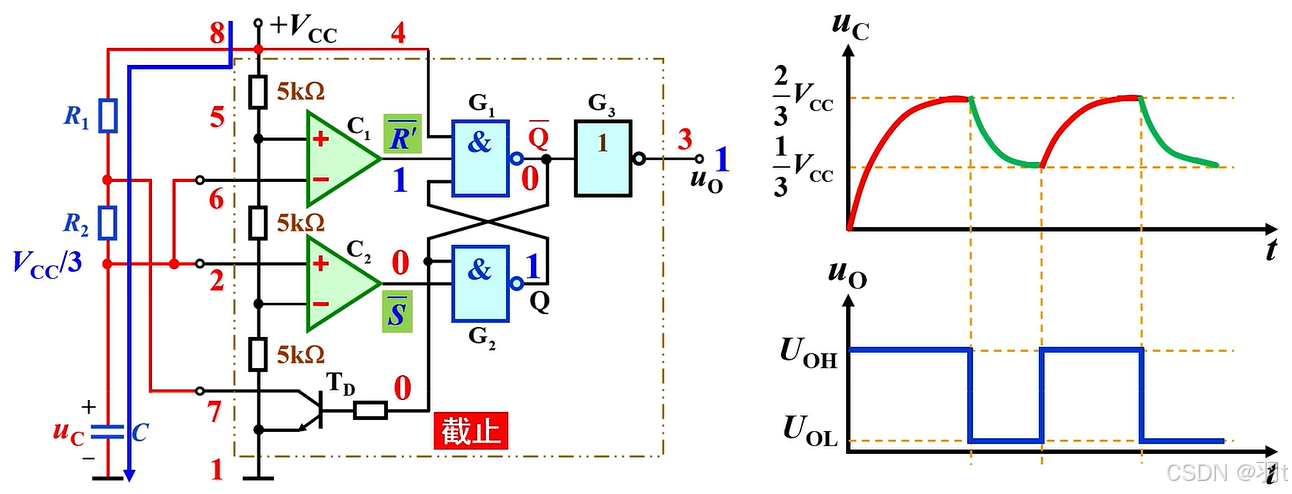

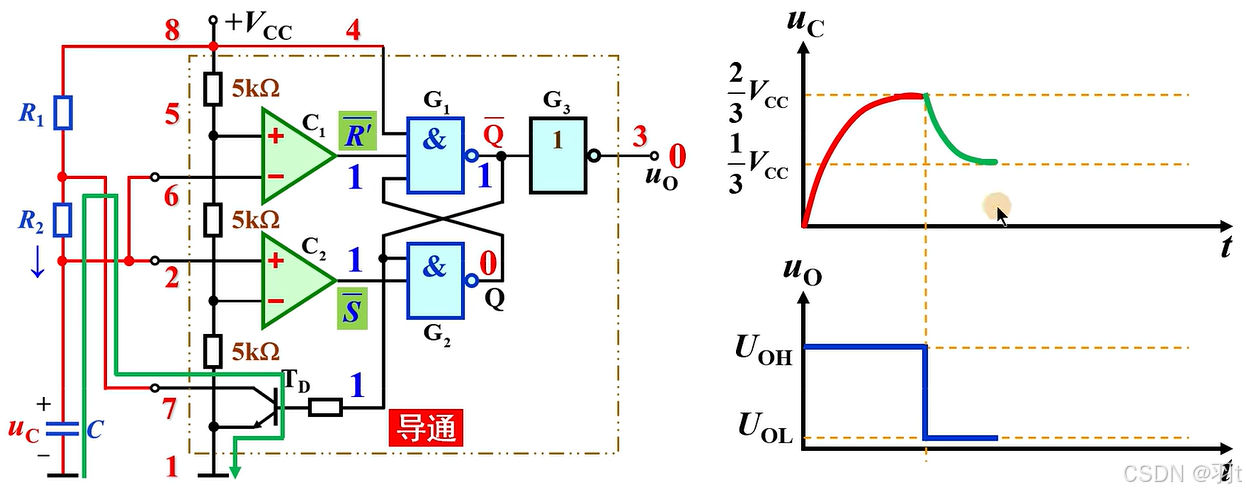

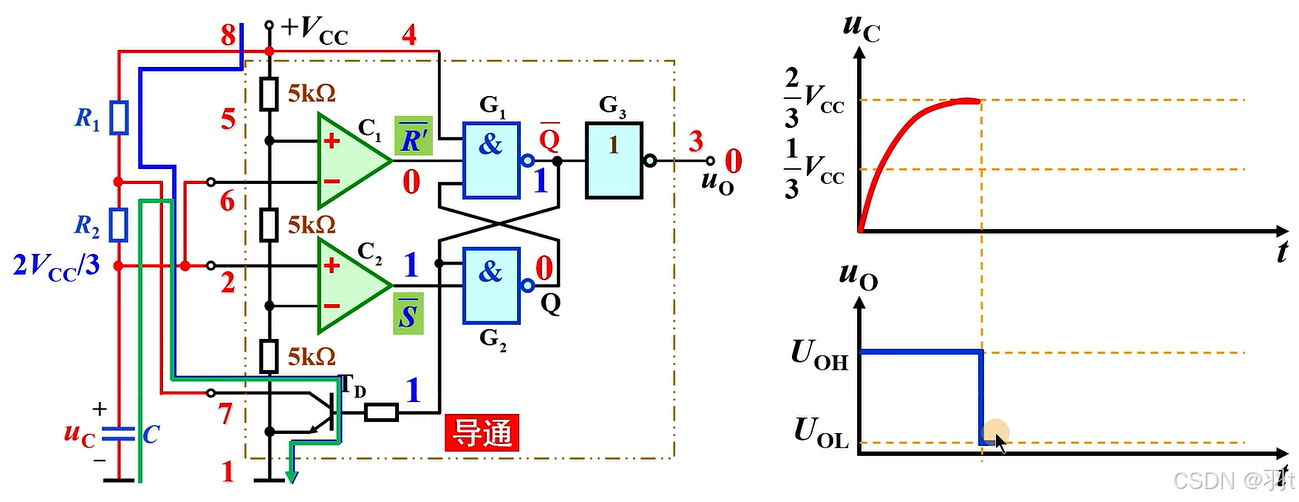

1、电路组成及工作原理

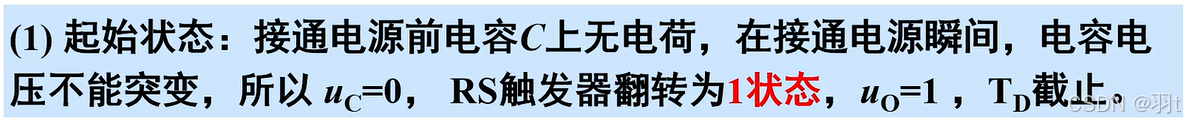

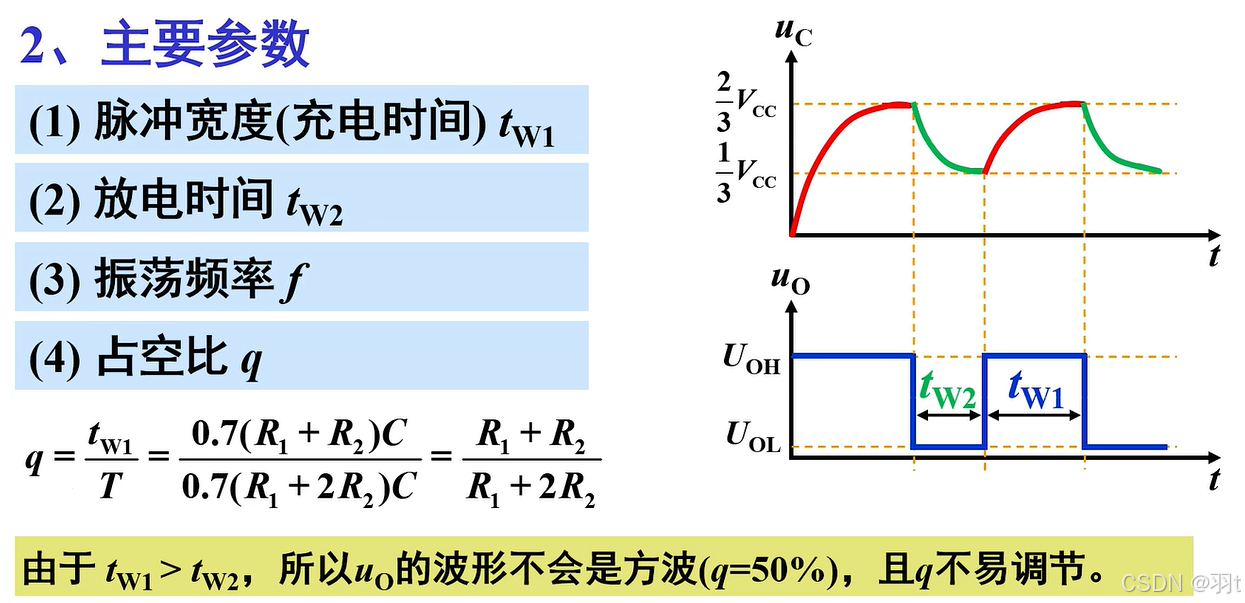

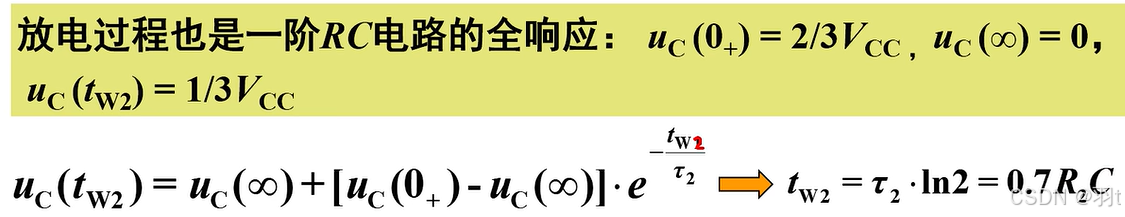

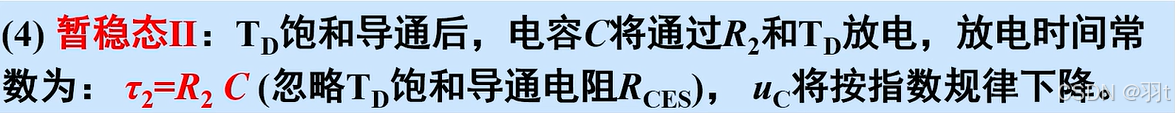

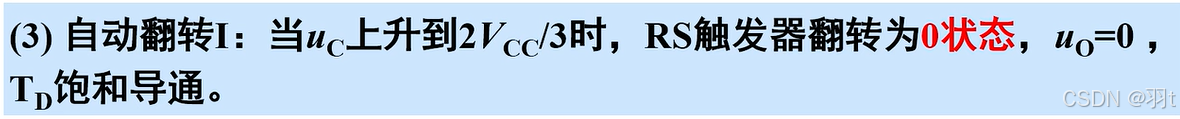

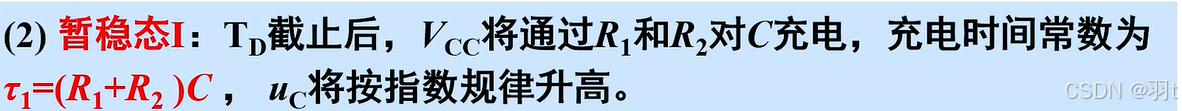

2、主要参数

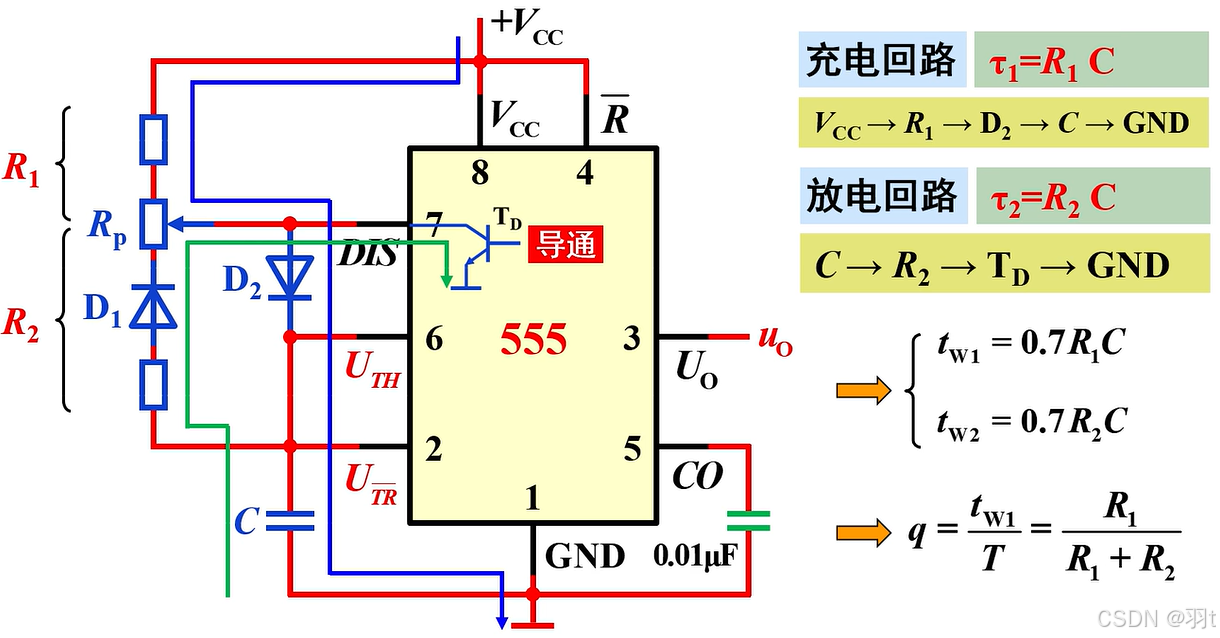

3、占空比可调电路

二、石英晶体多谐振荡器

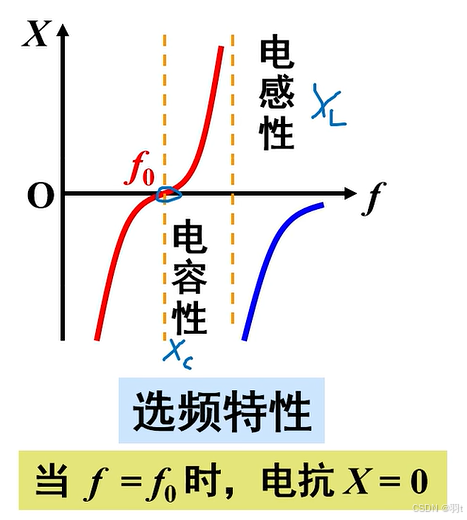

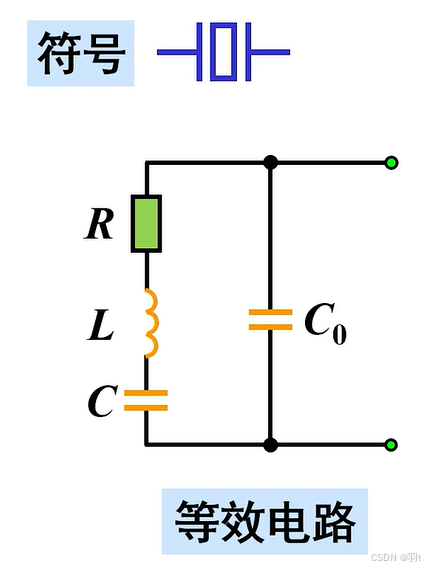

1、石英晶体的选频特性

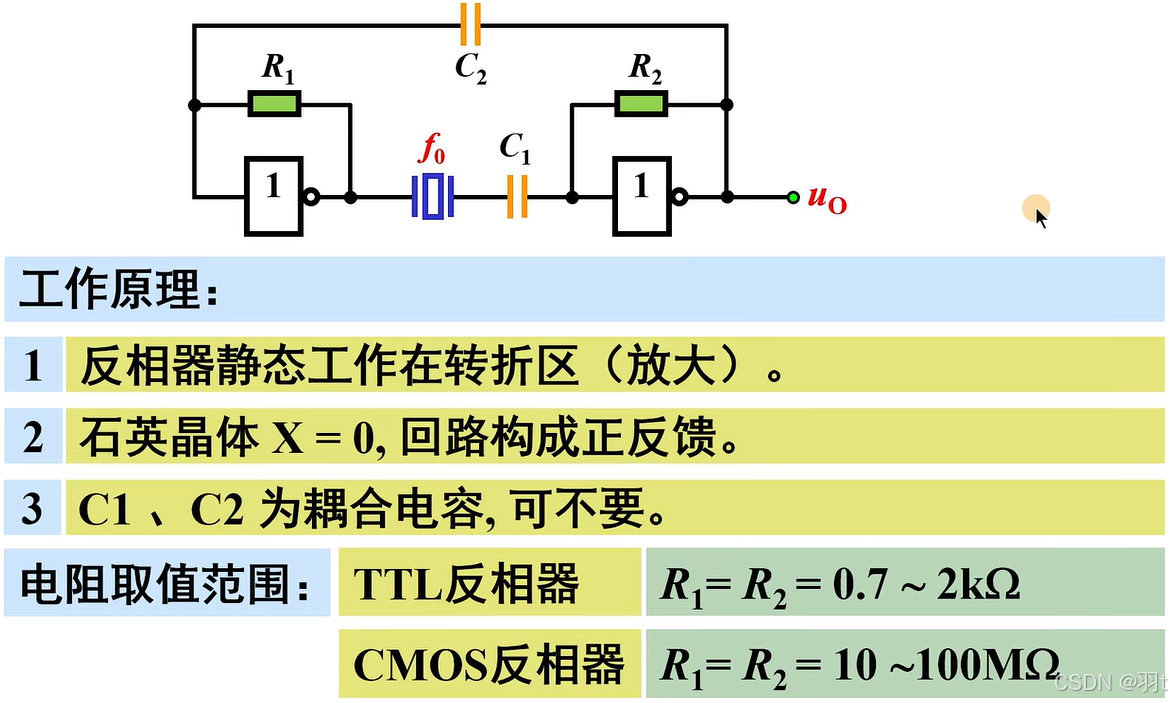

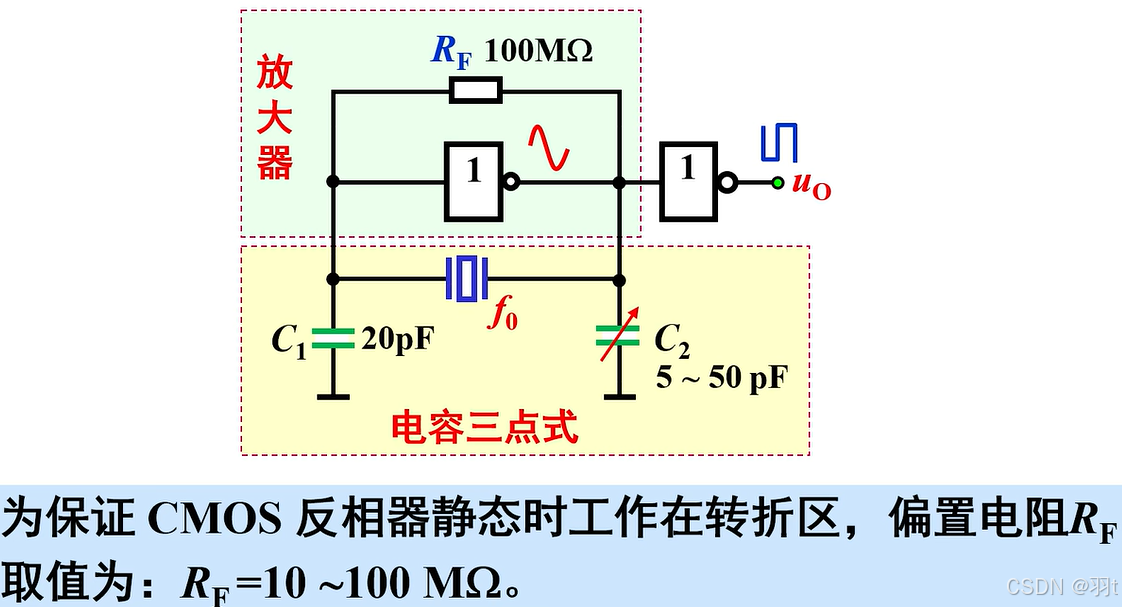

2、串联式石英晶体多谐振荡器

3、并联式石英晶体多谐振荡器

三、多谐振荡器的应用

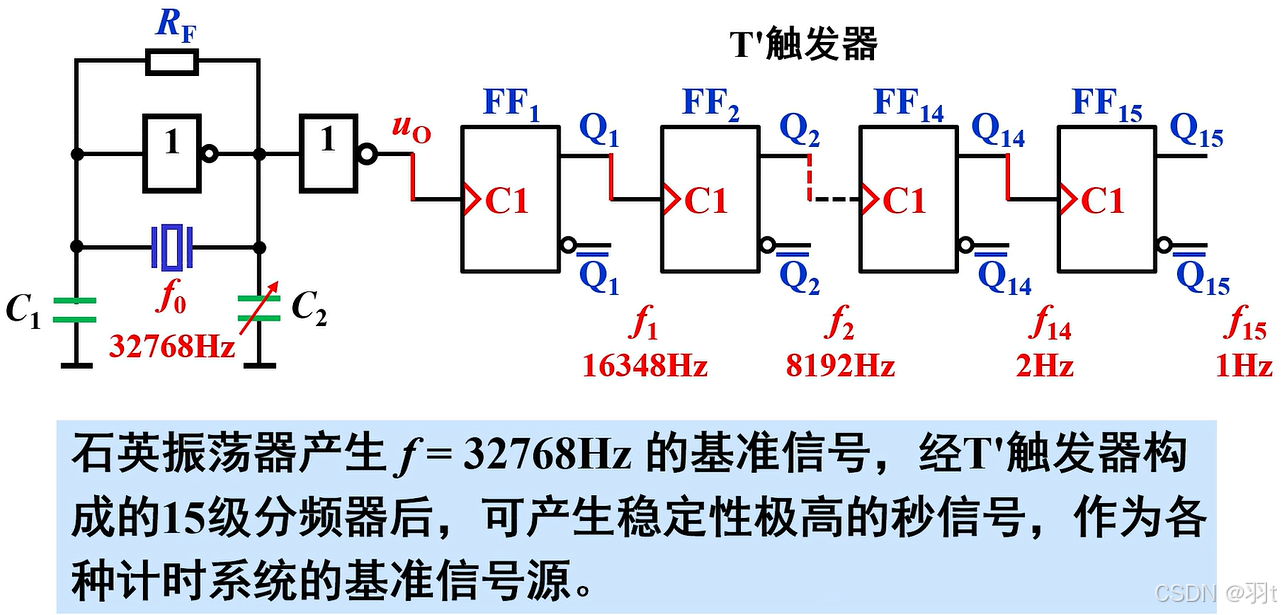

1、秒信号发生器

2、防盗报警器

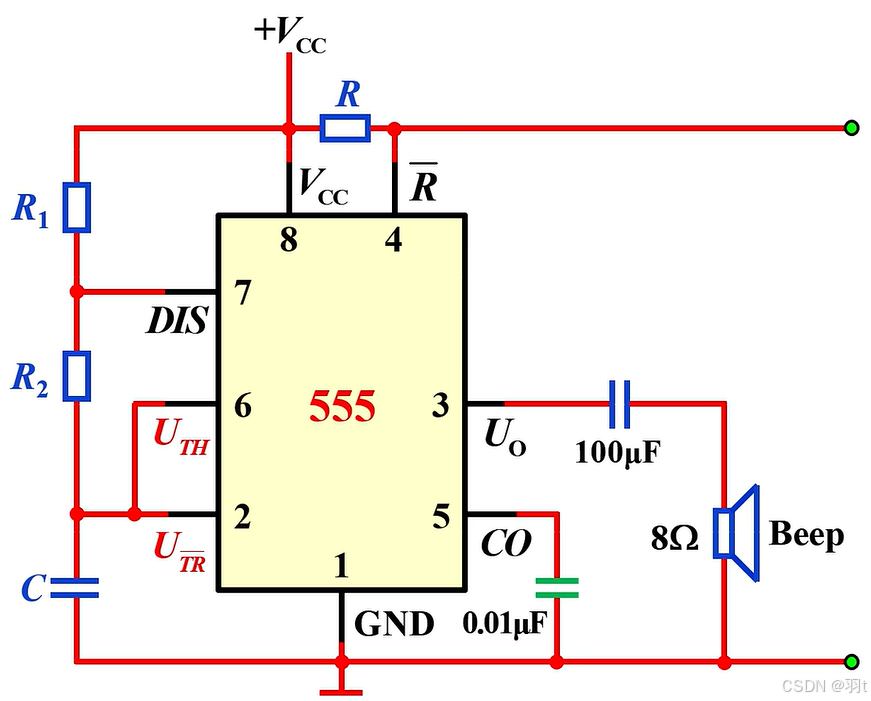

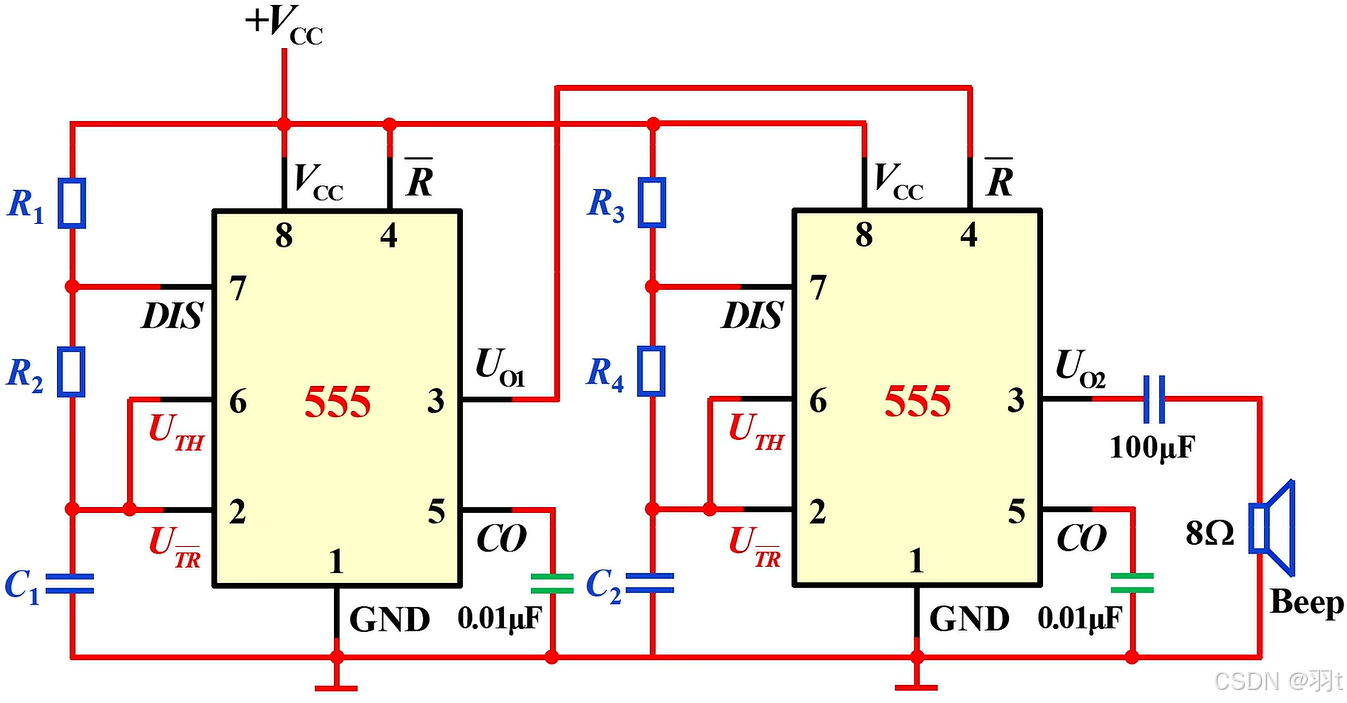

3、模拟声响电路

4、本章小结

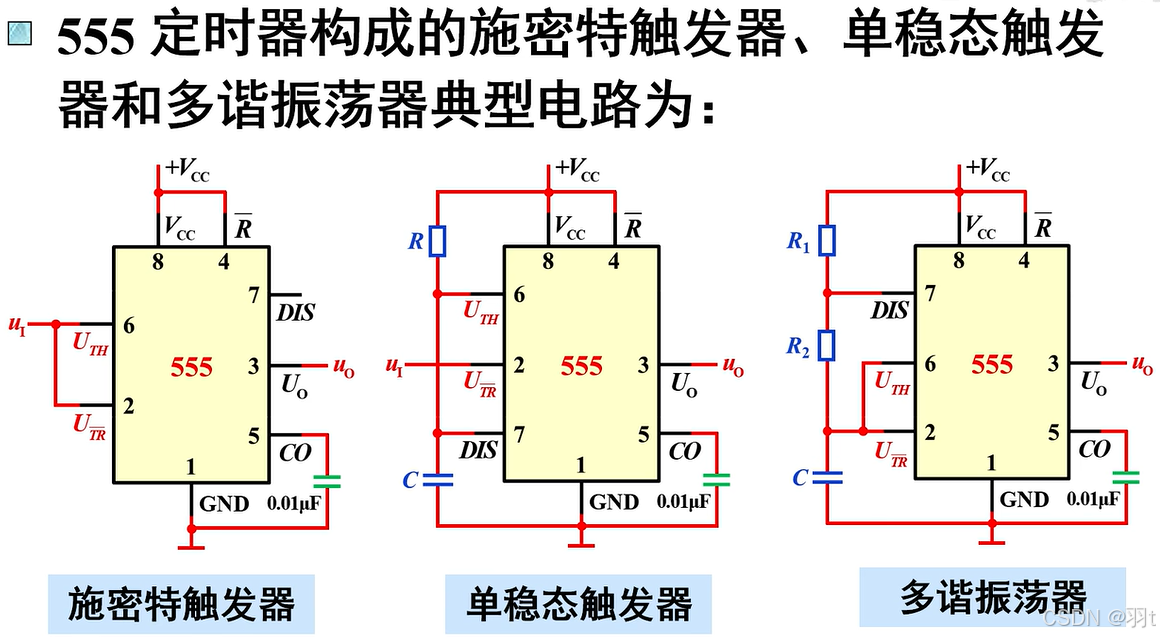

555定时器是一种多用途的集成电路。只需外接少量阻容元件便可构成施密特触发器、单稳态触发器和多谐振荡器等。此外,它还可组成其它多种实用电路。由于555 定时器使用方便灵活,有较强的负载能力和较高的触发灵敏度因此,在自动控制、仪器仪表、家用电器等许多领域都有着广泛的应用。

施密特触发器和单稳态触发器是两种常用的整形电路,可将输入的周期信号整形成符合要求
的同周期矩形脉冲。


施密特触发器具有回差特性,它有两个稳态状态,有两个不同的触发电平。


施密特触发器可将任意波形变换成矩形脉冲,输出脉冲宽度取决于输入信号的波形和回差电压的大小。施密特触发器还可用来进行幅度鉴别、构成单稳态触发器和多谐振荡器等。实用中,常选用集成施密特触发器或采用555定时器构成施密特触发器。

单稳态触发器有一个稳定状态和一个暂稳态,其输出脉冲的宽度只取决于电路本身 R、C定时元件的数值,与输入信号没有关系。输入信号只起触发电路进入暂稳态的作用。改变R、C定时元件的数值可调节输出脉冲的宽度。


单稳态触发器可将输入的触发脉冲变换为宽度和幅度都符合要求的矩形脉冲,因此,常用于脉冲的定时、整形和展宽等。实用中,常选用集成单稳态触发器或采用555定时器构成单稳态触发器。

多谐振荡器没有稳定状态,只有两个暂稳态,暂稳态间的相互转换完全靠电路本身电容的充电和放电自动完成。多谐振荡器接通电源后就能输出周期性的矩形脉冲。改变R、C定时元件数值的大小,可调节振荡频率。


在振荡频率稳定度要求很高的情况下,可采用石英晶体振荡器。
