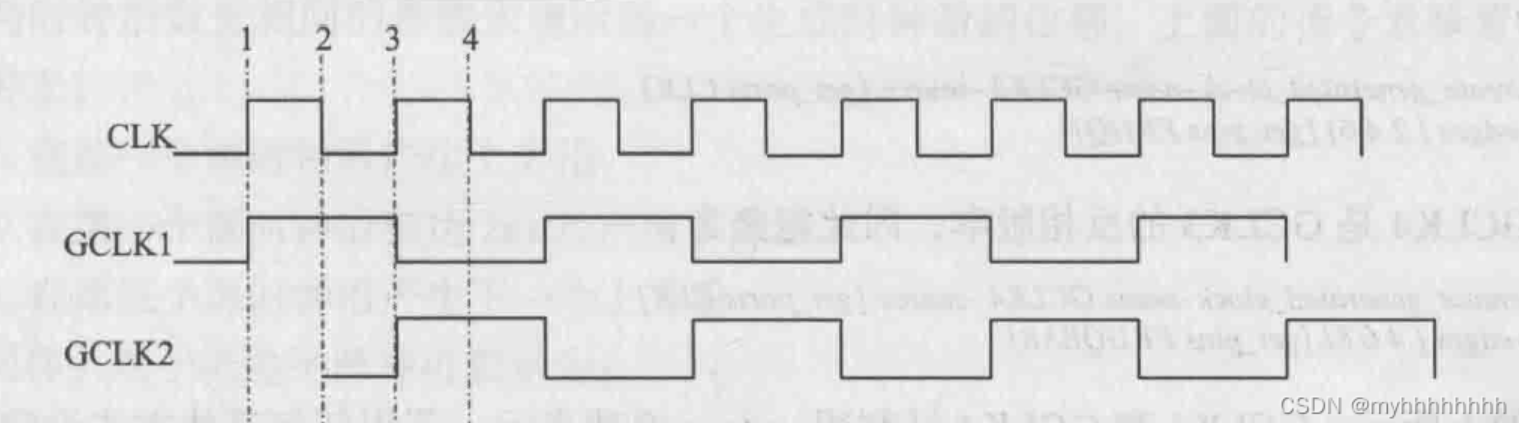

而在常规的时钟约束以外，另一个我们经常讨论的问题，则是时钟的分频和倍频问题，即“生成时钟”问题，它的BNF（巴斯科范式）如下，而生成时钟的母命令为“create_generated_clock”与时钟常规约束类似，通过类似以下的命令来进行标识，详情可见静态时序分析简明教程(四)时钟常约束中的3.2节内容，通过以下的命令，我们知道生成的时钟，是作用于何处。生成时钟的特性，其实就是指生成的新时钟，相较于原来的老时钟的如“分频、倍频、相位变化”等内容的改变，我们有以下的三种方法来约束新时钟的相关特性。

period 选项用于定义时钟周期，通常情况下，时钟信号的单位默认是ns，但是我们也可以通过set_units设置ps等时钟单位。上面的语句意味着，我们设置了一个时钟周期为10ns的时钟信号，即100Mhz的时钟频率。

点击 Implementation Results 属性页,设置综合结果放置的目录,综合结果的文件名称, 同时一定要将 Write Vendor Constraint File选项选中。HDL Analyst是synplify提供给设计者查看结果， 提高设计速度特性和优化面积的强有力的层 次结构可视化图形工具；Synplify 和 Synplify Pro 是 synopsys提供的专门针对FPGA和CPLD实现的逻辑综合工具;可以显示该路径的延迟信息，关键路径等。

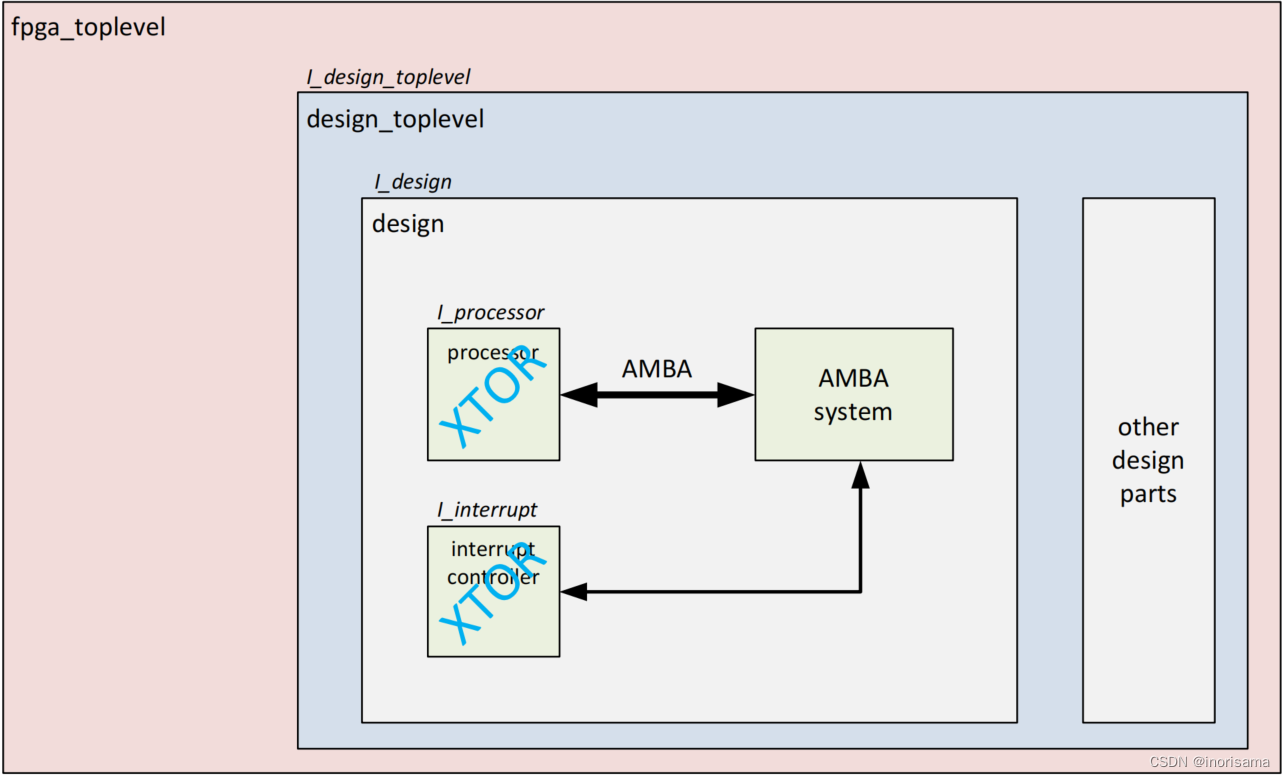

例如假设需要观测的信号有40个，可以将INT_BITWIDTH配置为48，XACTOR_ID设置为1,COMMENT为“int_master_1”,UMR_DATA_BITWIDTH设置为8。name_of_top_level design (定义的实现顶层,这个参数会影响xactors_connect.v中信号连接，如果前面配置不对，后面需要手动修改xactors_connect.v中的宏定义)用作为添加的xactor配置参数，例如前文在gpio模块中添加了一个int_master。

(Transaction Layer Packet): TLP包是由PCIe的Endpoint或者Root Complex发送的数据包。在PCIe体系中的事务层生成;TLP包由头（Hander）、数据（Data）、ECRC（校验）几个部分组成。TLP是用户程序和PCIe设备交互的唯一渠道.。

当主机向设备发送监听请求时，要求在主机收到监听响应并收到所有隐式写回（implicit writeback，IWB）数据之前，不会向设备中含有该地址的任何请求发送GO响应。当主机向设备返回数据，并且该请求的GO尚未发送到设备时，主机可能在发送GO消息之前不会向该地址发送监听请求。一旦设备发起了这样的一个请求，并且在设备接收到GO-WritePul或GO-WritePullDrop响应消息前，访问的缓存地址已经被监听了，这时候，设备需要设置数据消息的Bogus字段，用来指示这个数据也许不是最新的。

参考下图，第一条消息，PM2IP.CREDIT_RTN（Target_Agent_ID，Num_Credits=1) ，这个消息里面包含了2个内容，一个是Target_Agent_ID，另一个是主机给了设备1个信用值。在初始化的时候，设备必须先等待接受来自主机的CREDIT_RTN消息，而不能先向主机发送消息。设备和主机之间通过CXL.io通道发送的消息类型主要涉及两种，分别是CREDIT_RTN和AGENT_INFO，其中PM2IP是主机发给设备的电源管理消息，而IP2PM是设备发给主机的电源管理消息。

本章总结：这一章介绍了CXL的基本概念，CXL协议可以分为三个部分，分别是CXL.io，CXL.cache和CXL.mem。但是和CCIX不同，CXL为CXL.cache和CXL.mem增添了新的事务层（Transaction Layer）和链路层（Link Layer），所以也可以认为CXL.cache和CXL.mem是两个全新的协议。如下图所示，CXL.io近似PCIe协议的事务层和链路层，但是CXL.cache和CXL.mem走的是自己单独的事务层与链路层（这是CXL延迟低的原因之一）。

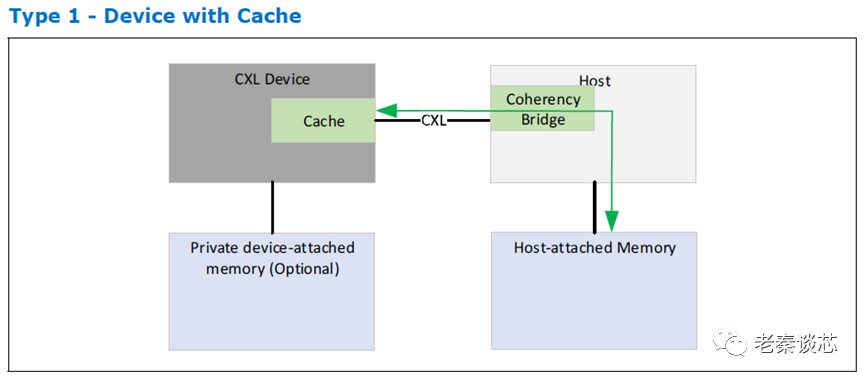

CXL支持三种设备类型，如下图。Type 1支持CXL.cache和CXL.io；Type 2支持CXL.cache，CXL.mem和CXL.io；Type 3支持CXL.mem和CXL.io。无论哪种类型，CXL.io都是不可缺少的，因为设备的发现，枚举，配置等都是由CXL.io来负责。传统的非一致I/O设备主要依赖于标准的生产者-消费者订单模型（Producer-Consumer Ordering Model），并针对主机连接的内存执行。

在进行一次 DMA 读或者写的时候，可以配置多个链表，从而当一个链表的数据传输完成时，会跳到下一个链表的起始地址，并继续传输数据，直到链表的下一个地址为 0。如果 DMA 使能了完成中断，则当 DMA 发送或者接收完成时，会进入完成中断。OK，那么当我们开始研究链表配置之前，我们需要了解一些前提： - 每个链表最多传输 4095 ,单位根据位宽决定 - 每个链表都可以触发中断。

使用第一种方法操作简单，影响范围小，因为该方法是通过单独启动vnc进程来提供服务的，但是容易在系统中遗留过多的vnc进程；第二种方法是通过调整VNC默认分辨率的手段实现的，实现集中管理，但存在因分辨率调整过高导致客户端无法使用的问题。VNC的分辨率过小有可能导致图形化界面操作过程中遇到“确认键或取消键”无法点击，分辨率过高又可能导致低分辨率客户端显示器无法显示。可见，默认的分辨率是1024x768，我们可以使用这个参数对分辨率进行调整。本文给出两种调整VNC分辨率的方法，供参考。其他分辨率调整请自行尝试。

PCIe总线的的接收端链路上没有时钟，因此获取时钟的办法是通过接收到发送端发过来的报文信息（带有时钟信息）来获取时钟信息，将此过程称之为bit lock，同理symbol lock表示PCIe链路上获取开始训练的标记符COM字符的过程。PCIe总线在硬件训练的过程中主要使用这几个序列：TS1、TS2，这两个序列主要作用是在LTSSM状态机之间来回跳转。FTS序列协助PCIe的链路获取bit lock和symbol lock。

记帐是在流量控制单元中完成的，这些单元对应于 4 DW 的流量（16 字节），始终四舍五入到最接近的整数。因此，通过选择零以外的 TC（并相应地设置总线实体），可以使 TLP 受制于独立的流量控制系统，从而防止属于一个通道的 TLP 阻塞属于另一个通道的 TLP 的流量。PCIe 规范允许一定程度的 TLP 重新排序，事实上，在某些情况下，为了避免死锁，重新排序是强制性的。无论如何，到目前为止，我所看到的现实生活中的PCIe元件仅支持一个虚拟通道VC0，因此仅使用TC0，这是规范要求的最低要求。

当我为PCI express编写Xillybus IP核时，我很快发现很难开始：在线资源和官方规格用关于螺母和螺栓的血腥细节轰炸你，但对机器应该做什么却很少说。因此，一旦我努力自己弄清楚这一点，我就决定写这个小指南，希望能帮助其他人获得一个更温和的开始。这基于官方的 PCI Express 规范 1.1，但非常适用于更高版本。不过，阅读原始规范是无可替代的。游戏的名称，如果获得正确的细节，以便设备在手头没有测试的环境中正常工作。不要因为我没有描述全貌或使用不准确的定义而挑剔我。准确是规范的目的。

var 表示变量，start表示开始值，end表示结束值，两种形式的区别在于 through 包括 end 的值，to 不包括 end 值。sass中使用@mixin声明混合，可以传递参数，参数名义$符号开始，多个参数以逗号分开，如果参数有多组值，那么在变量后面加三个点表示，如： $var...default即可， 默认变量一般用来设置默认值，当该变量出现另外一个值时，无论定义先后，都会使用另外一个值，覆盖默认值。在标准注释 /*后面加入一个感叹号，表示重要注释，压缩模式也会保留注释，用于版权声明等。

在PCIe链路可以正常工作之前，需要对PCIe链路进行链路训练，在这个过程中，就会用LTSSM。LTSSM全称是Link Training and Status State Machine。这个状态机在哪里呢？它就在PCIe总线的之中。LTSSM 的顶层状态LTSSM 包含 11 个顶层状态：Detect、Polling、Configuration、Recovery、L0、L0s、L1、L2、Hot Reset、Loopback 和 Disable。
