DMA 链表模式（LLI）深度解析

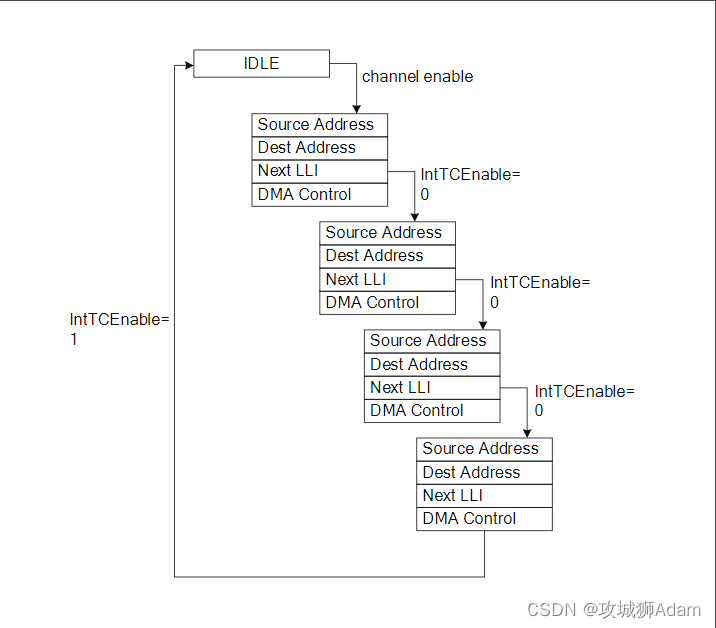

在进行一次 DMA 读或者写的时候，可以配置多个链表，从而当一个链表的数据传输完成时，会跳到下一个链表的起始地址，并继续传输数据，直到链表的下一个地址为 0。如果 DMA 使能了完成中断，则当 DMA 发送或者接收完成时，会进入完成中断。

那么有了这种 DMA 链表模式，我们就可以实现以下功能：

• DMA 发送或者接收长度不限制
• DMA 发送接收地址可以不连续
• DMA 实现多种中断模式，半中断、3中断、4中断等等
• DMA 实现循环功能

OK，那么当我们开始研究链表配置之前，我们需要了解一些前提： - 每个链表最多传输 4095 ,单位根据位宽决定 - 每个链表都可以触发中断

支持长度不限制

由于每个 dma 链表最多支持 4095，假设位宽用的是字节，那么一个链表最多传输 4095 字节，很显然这个不能满足我们需求，性能太低。那么如何提高传输长度呢？

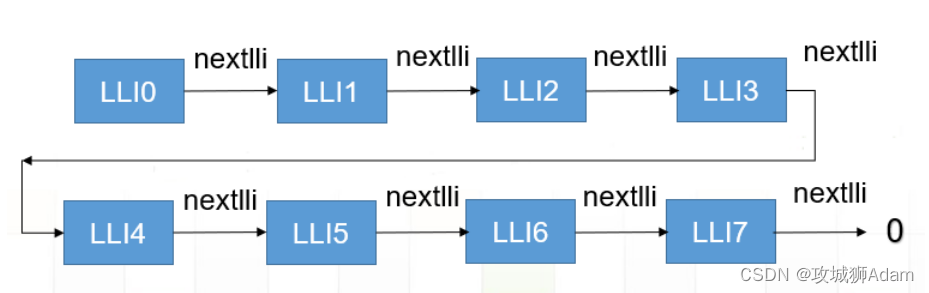

我们可以使用多个链表，串接起来，这样就能够支持更大的传输长度了，并且传输的地址是连续的，dma 链表连接如图所示：

​

这个时候还有一个问题，当一个链表使用了 4095 字节，下一个链表是从 4095 的偏移开始，这个时候，就会产生非对齐的问题，如果是在 cache 场景下，是会有问题的。 因此，我们将 4095 减少到 4064，这样保证每个链表的首地址都是 32 字节对齐的。到这就实现了长度不限制的功能，具体实现参考 bflb_dma_lli_config 函数。

支持地址不连续

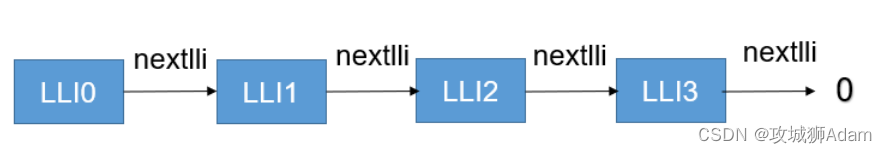

刚刚我们解决了长度限制问题，那么本身 dma 链表是支持地址不连续的，我们只需要把上面使用的多个链表当成一个大链表，然后两个大链表拼接，并且两个链表传输的首地址不连续，就可以实现地址不连续了。 具体实现参考 bflb_dma_channel_lli_reload 函数中的 bflb_dma_channel_lli_transfer_s。dma 链表连接如图所示：

支持多中断

完成了上述两步以后，多中断也就完成了。 当我们支持完长度不限制后，最后一个链表会开启中断，当传输完成最后一个链表时，就会触发中断。 当我们支持完地址不连续后，多个大链表（也就是长度不限制的链表的最后一个链表）完成都会触发中断，假设设定了三个传输 bflb_dma_channel_lli_transfer_s, 那么会触发三次 DMA 完成中断。
