Python数据分析案例46——电力系统异常值监测（自编码器，孤立森林，SVMD）

案例背景

多变量的时间序列的异常值监测一直是方兴未艾的话题，我总能看到不少的同学要做什么时间序列预测，然后做异常值监测，但是很多同学都搞不清楚他们的区别。

这里要简单解释一下，时间序列预测是有监督的模型，而异常值监测在没有明确给出是不是异常值这个标签y的时候，通常都是无监督模型。通过数据的自身的规律来判断哪些是不是异常点。

本次用一组电力用电量的数据，某个用户的用电量的数据进行异常值监测的代码演示，数据量有点大，一个用户就有10w条，跑得太慢所以没有用很多模型，只用了（自编码器，孤立森林，SVMD）三个模型。

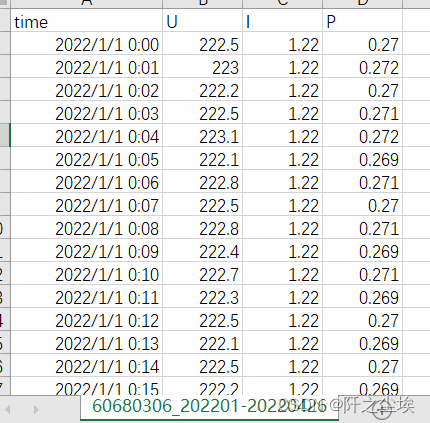

具体的数据文件csv，打开长这个样子：

第一列是时间，u是电压，i是电流，p是功率。言简意赅，简单明了。

我们要做的就是用模型算法去寻找哪些时刻是异常点。

需要该案例的全部代码和数据集可以参考：异常值监测

---

代码实现

读取数据

先导入包，由于要用深度学习，包有点多

import os
import pandas as pd
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns

plt.rcParams ['font.sans-serif'] ='SimHei'               #显示中文
plt.rcParams ['axes.unicode_minus']=False               #显示负号


#from pandas.plotting import scatter_matrix
import pickle
import h5py
from scipy import stats

from sklearn.model_selection import train_test_split
from sklearn.metrics import mean_squared_error
import tensorflow as tf
from tensorflow.keras.models import Model, load_model
from tensorflow.keras.layers import Input, Dense
from tensorflow.keras.callbacks import ModelCheckpoint, EarlyStopping
from tensorflow.keras import regularizers
from tensorflow.keras.utils import plot_model
%matplotlib inline
#sns.set(style='whitegrid', palette='muted', font_scale=1.5)

from sklearn.model_selection import train_test_split
from sklearn.svm import OneClassSVM
from sklearn.neural_network import MLPRegressor
from sklearn.ensemble import IsolationForest
from sklearn.metrics import accuracy_score
from sklearn.mixture import GaussianMixture

 从下面读取的文件名称就知道，这是编号60680306的用户在2022年1月到4月26日的用电量情况的数据。

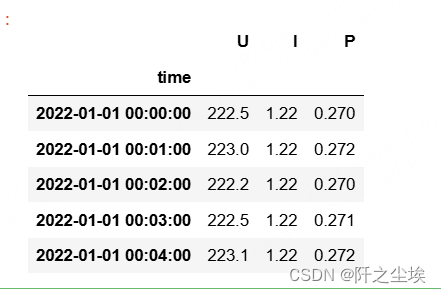

data1=pd.read_csv('60680306_202201-20220426.csv',parse_dates=['time']).set_index('time')
data1.head()

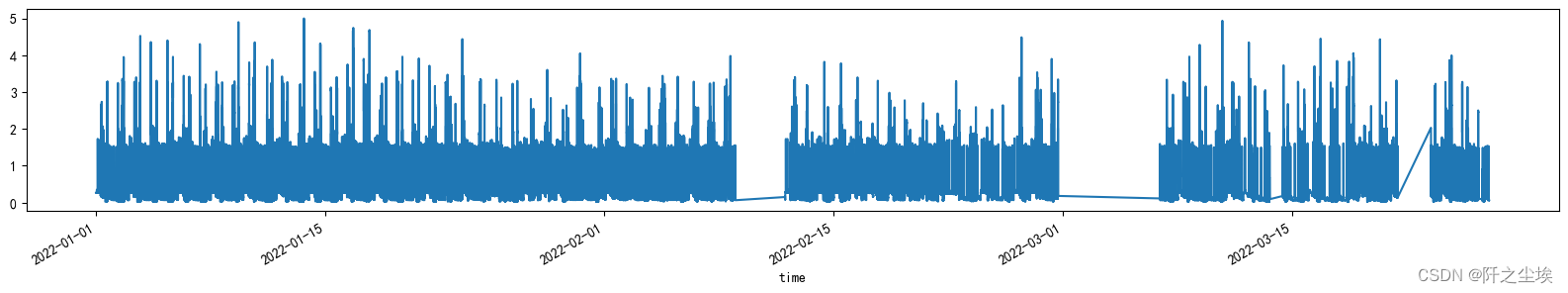

把P功率单独拿出来画一下

data1['P'].plot(figsize=(20,3))

数据挺密集的，也具有明显的周期性。

---

异常值监测

下面开始用不同的模型进行异常值监测

先进行数据的标准化

#数据标准化
from sklearn.preprocessing import StandardScaler
scaler = StandardScaler()
scaler.fit(data1)
X_s = scaler.transform(data1)
X_trainNorm=X_s

自编码器

自编码器就是神经网络进行重构后还原，我这里就用mlp层。

就是无监督模型，X是自己，y也是自己，重构后计算误差，误差大了就是异常值。

input_dim = X_trainNorm.shape[1]
layer1_dim = 64
encoder_dim = 32

input_layer = Input(shape=(input_dim, ))
encoder1 = Dense(layer1_dim, activation="relu")(input_layer)
encoder2 = Dense(encoder_dim, activation="relu")(encoder1)
decoder1 = Dense(layer1_dim, activation='relu')(encoder2)
decoder2 = Dense(input_dim, activation='linear')(decoder1)

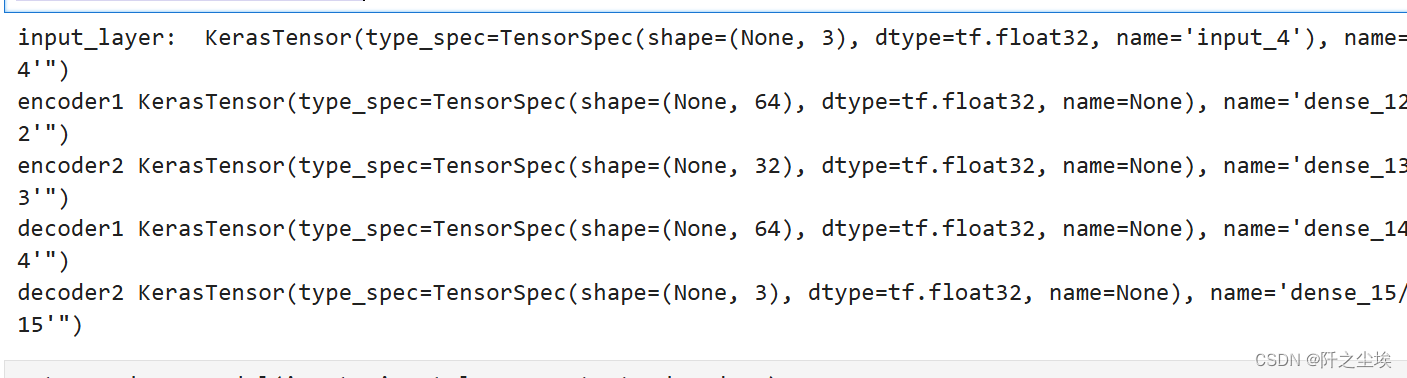

print('input_layer: ',input_layer)
print('encoder1',encoder1)
print('encoder2',encoder2)
print('decoder1',decoder1)
print('decoder2',decoder2)

打印查看模型信息

autoencoder = Model(inputs=input_layer, outputs=decoder2)
autoencoder.summary()

训练

nb_epoch = 10
batch_size = 128
autoencoder.compile(optimizer='adam', loss='mean_squared_error')
#checkpointer = ModelCheckpoint(filepath="model.h5",verbose=0,save_best_only=True)
#earlystopping = EarlyStopping(monitor='val_loss', patience=5, verbose=0) # 'patience' number of not improving epochs

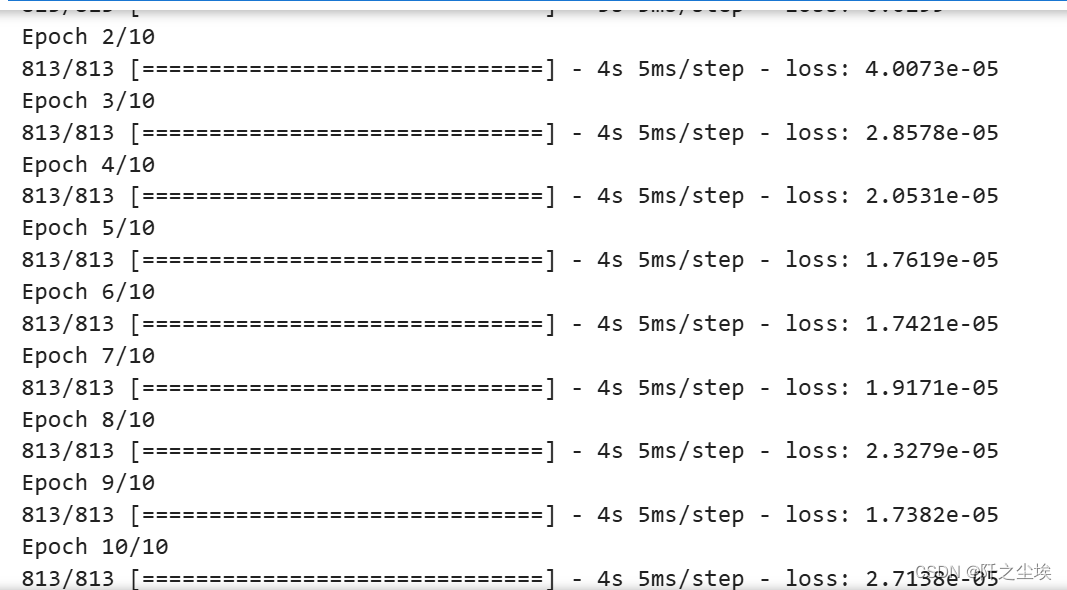

history = autoencoder.fit(X_trainNorm, X_trainNorm,epochs=nb_epoch, batch_size=batch_size,shuffle=True,
                    verbose=1).history

查看损失变化

plt.plot(history['loss'])
#plt.plot(history['val_loss'])
plt.title('model loss')
plt.ylabel('loss')
plt.xlabel('epoch')
plt.legend(['train', 'val'], loc='upper right');

基本2轮就收敛了。

用解码器进行预测

testPredictions = autoencoder.predict(X_trainNorm)

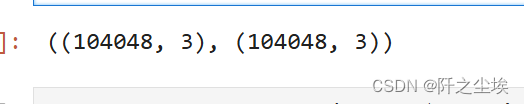

X_trainNorm.shape,testPredictions.shape

可以看到数据还原回来了

我们取出P这一列，然后计算误差

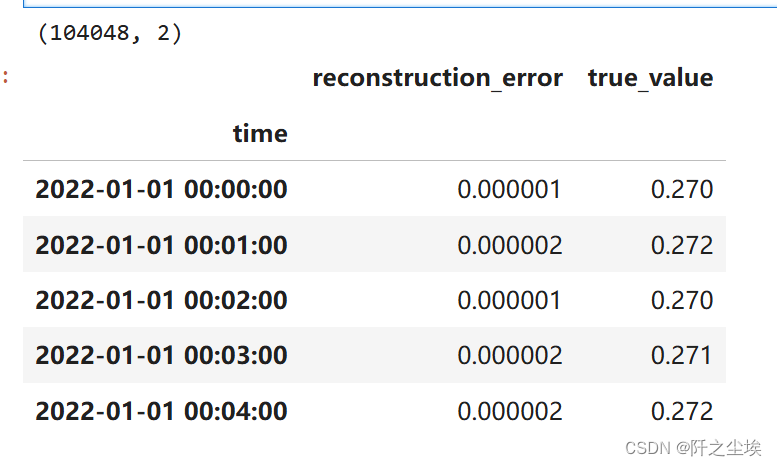

testMSE = mean_squared_error(X_trainNorm.transpose(), testPredictions.transpose(), multioutput='raw_values')
error_df = pd.DataFrame({'reconstruction_error': testMSE,'true_value': data1['P']})
print(error_df.shape)
error_df.head()

画个直方图看看：

error_df['reconstruction_error'].plot.hist()

可以看到误差基本都是0附近，但是存一些极大值，

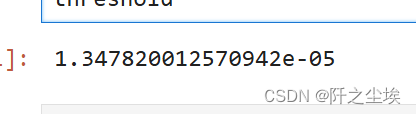

我们用97.5%作为分位点，以此作为是不是异常值的阈值判断

threshold = error_df.reconstruction_error.quantile(q=0.975)
threshold

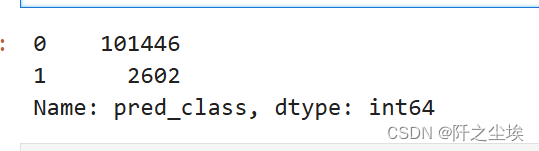

大于这个阈值就是异常值，小于就是正常值。查看计算出来的异常值和正常值的数量

mlp_label=np.where( error_df.reconstruction_error.to_numpy()>threshold,1,0)
error_df['pred_class']=mlp_label
error_df['pred_class'].value_counts()

异常值2.6k，正常值1w，差不多是这个比例。

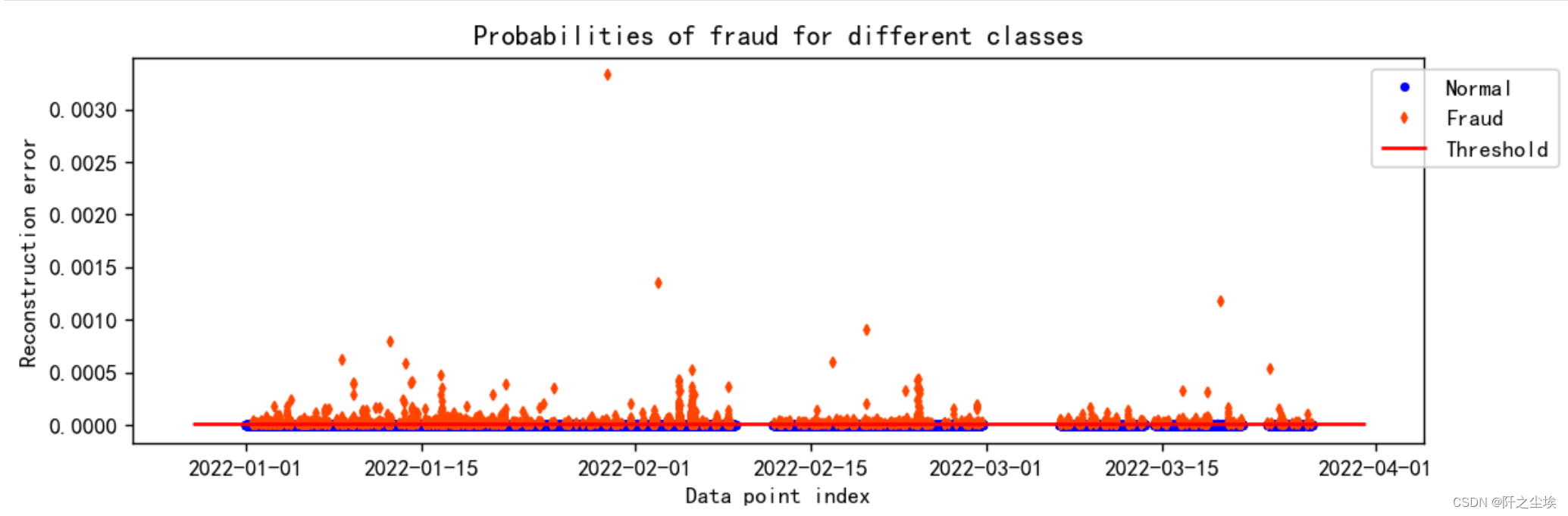

画个图直观看看

groups = error_df.groupby('pred_class')
fig, ax = plt.subplots(figsize=(10,3),dpi=128)
for name, group in groups:
    if name == 1:
        MarkerSize = 3 ; Color = 'orangered' ; Label = 'Fraud' ; Marker = 'd'
    else:
        MarkerSize = 3 ; Color = 'b' ; Label = 'Normal' ; Marker = 'o'

    ax.plot(group.index, group.reconstruction_error, linestyle='',color=Color,label=Label,ms=MarkerSize,marker=Marker)

ax.hlines(threshold, ax.get_xlim()[0], ax.get_xlim()[1], colors="r", zorder=100, label='Threshold')
ax.legend(loc='upper left', bbox_to_anchor=(0.95, 1))
plt.title("Probabilities of fraud for different classes")
plt.ylabel("Reconstruction error")  ;   plt.xlabel("Data point index")
plt.show()

上面红色的，误差大的，就是异常值。

然后把这些异常点画在功率曲线上面

def plot_Abnormal(error_df,mode='Autoencoder'):
    plt.figure(figsize=(14, 4),dpi=128)
    plt.plot(error_df.index, error_df["true_value"], label='Power')
    # Plotting the pred_class scatter plot for points where pred_class is 1
    pred_class_1 = error_df[error_df["pred_class"] == 1]
    plt.scatter(pred_class_1.index, pred_class_1["true_value"], color='orange', label='Abnormal value')

    # Adding labels and legend
    plt.xlabel('Time')
    plt.ylabel('Power')
    plt.title(mode)
    plt.legend()
    plt.grid(True)
    plt.show()

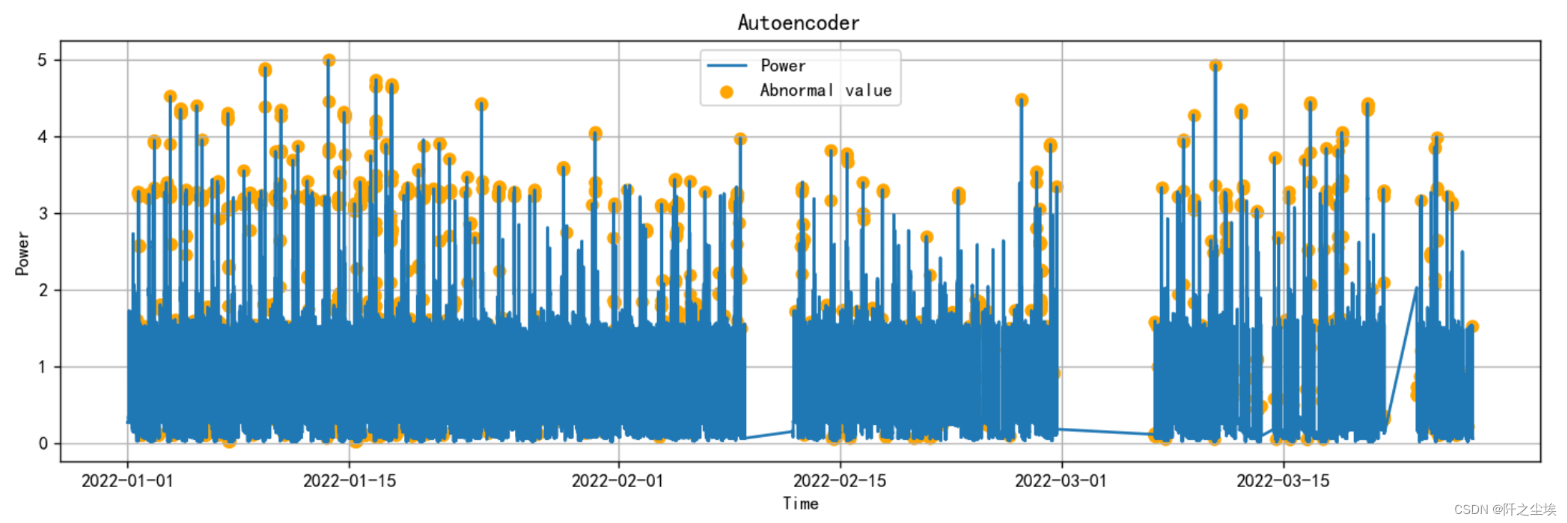

plot_Abnormal(error_df,mode='Autoencoder')

 可以看到很多极大的点，或者是下面一些极小的点，都被判断为异常值。

计算一下误差指标MSE,MAE，方便等下模型对比。

def calculate_mse_mae(df):
    true_mean = df[df["pred_class"] == 0]["true_value"].mean()
    pred_class_1 = df[df["pred_class"] == 1]["true_value"]

    if pred_class_1.empty:
        mse = np.nan
        mae = np.nan
    else:
        mse = np.mean((pred_class_1 - true_mean) ** 2)
        mae = np.mean(np.abs(pred_class_1 - true_mean))

    return mse, mae

# Calculate MSE and MAE for the given DataFrame
df_eval_all=pd.DataFrame(columns=['MSE','MAE'])
df_eval_all.loc['Autoencoder',:]=calculate_mse_mae(error_df)

---

支持数据描述

支持数据描述，Support Vector Data Description，SVMD，就是支持向量机的无监督版：

直接用sklearn就行

svmd = OneClassSVM(nu=0.025, kernel="rbf", gamma=0.1)
# Fit the SVM model only on normal data (X_normal)
svmd.fit(X_trainNorm)  # Ensure to use scaled normal data
y_pred = svmd.predict(X_trainNorm)
print(y_pred.shape)

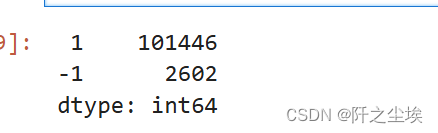

pd.Series(y_pred).value_counts()

差不多也是这个比例

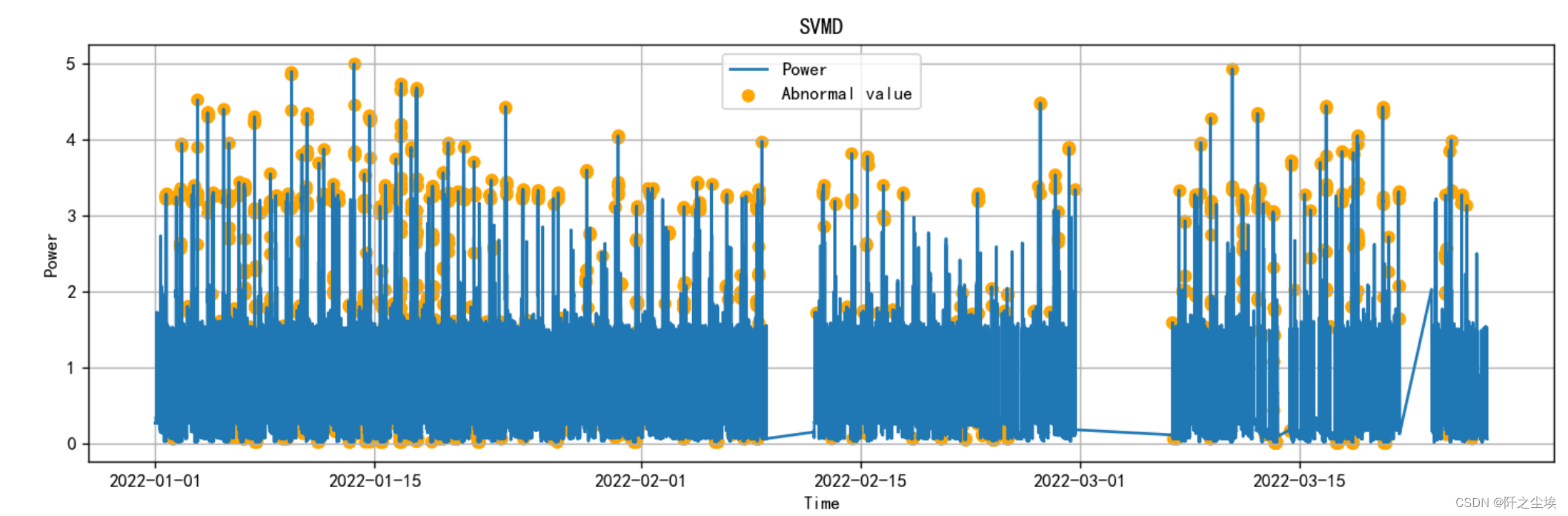

画图查看

error_df = pd.DataFrame({'true_value': data1['P']})
error_df['pred_class']=pd.Series(y_pred).map({1:0,-1:1}).to_numpy()
plot_Abnormal(error_df,mode='SVMD')

 可以看到 和自编码器一样，很多极大的点，或者是下面一些极小的点，都被判断为异常值。

计算误差指标

df_eval_all.loc['SVMD',:]=calculate_mse_mae(error_df)

---

孤立深林

孤立深林 Isolation Forest，也是机器学习模型的无监督版

进行异常值监测

iso_forest = IsolationForest(contamination=0.025)
iso_forest.fit(X_trainNorm)  #X_normal_scaled
y_pred_iso = iso_forest.predict(X_trainNorm)
pd.Series(y_pred_iso).value_counts()

异常值和正常值差不多也是这个比例

画图

error_df = pd.DataFrame({'true_value': data1['P']})
error_df['pred_class']=pd.Series(y_pred_iso).map({1:0,-1:1}).to_numpy()

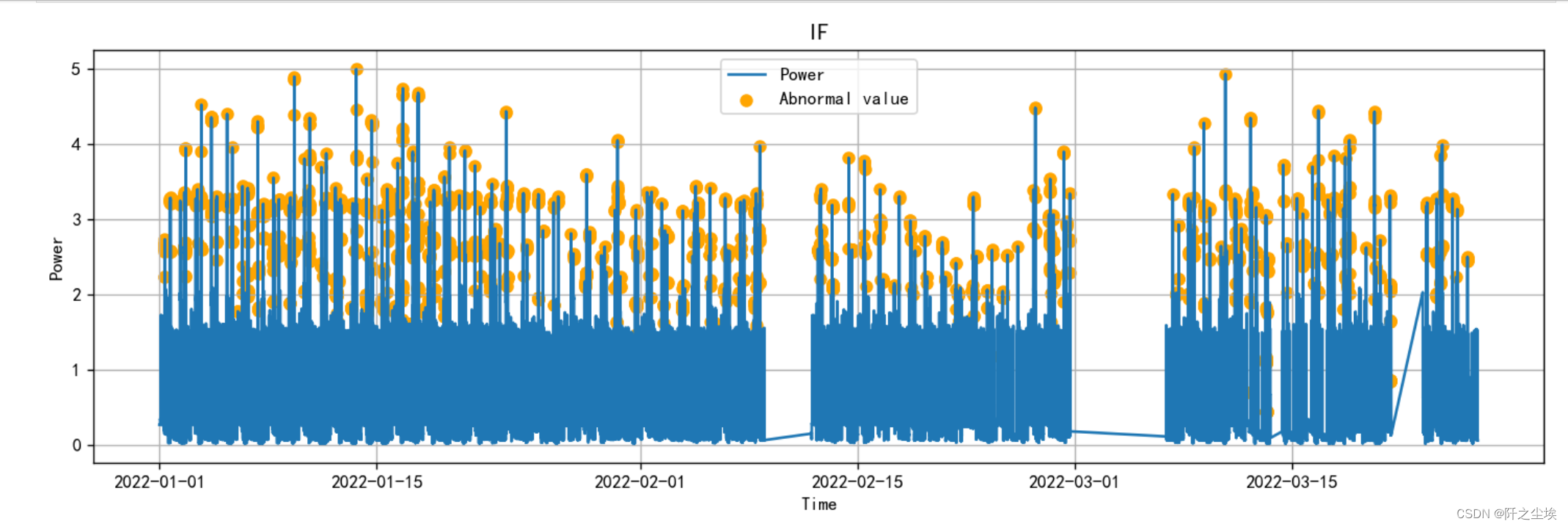

plot_Abnormal(error_df,mode='IF')

  可以看到 和前面方法一样，很多极大的点，都被判断为异常值。

但是孤立森林明显下面极小的点没有太多异常值。

计算误差指标

df_eval_all.loc['IF',:]=calculate_mse_mae(error_df)

---

评价指标对比

df_eval_all

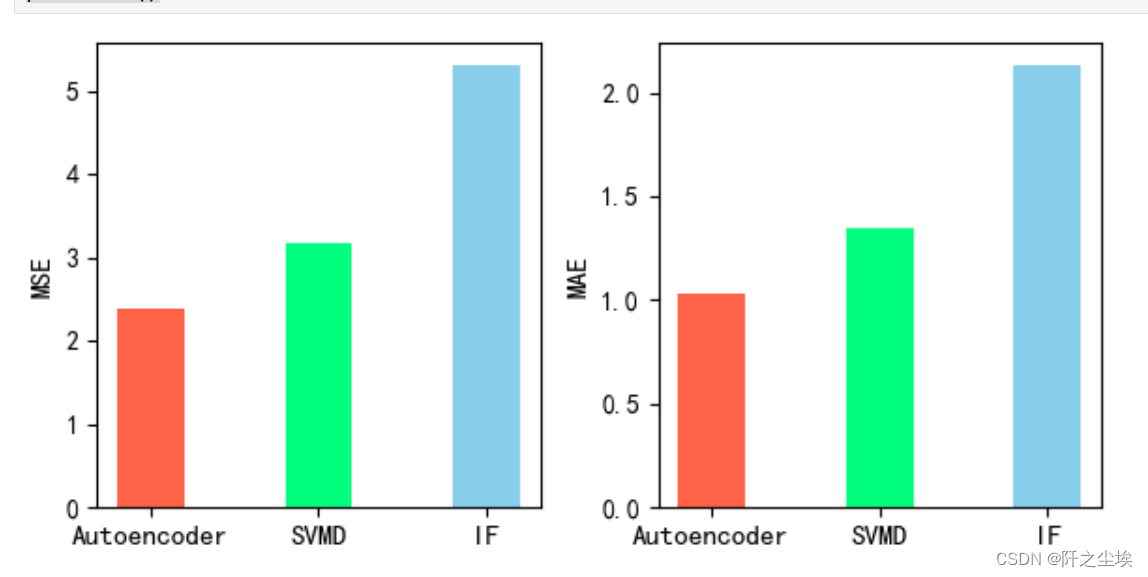

可视化

bar_width = 0.4
colors=['tomato','springgreen','skyblue','gold']
fig, ax = plt.subplots(1,2,figsize=(6,3))
for i,col in enumerate(df_eval_all.columns):
    n=int(str('12')+str(i+1))
    plt.subplot(n)
    df_col=df_eval_all[col]
    m =np.arange(len(df_col))

    #hatch=['-','/','+','x'],
    plt.bar(x=m,height=df_col.to_numpy(),width=bar_width,color=colors)

    #plt.xlabel('Methods',fontsize=12)
    names=df_col.index
    plt.xticks(range(0, 3),names,fontsize=11)
    plt.ylabel(col,fontsize=11)
plt.tight_layout()
#plt.savefig('柱状图.jpg',dpi=512)
plt.show()

可以看到，自编码器效果好于SVMD好于孤立森林。

（更新：上面的结论错了，在异常值监测的背景下，监测出来的数据应该是mse，mae越大越好，说明他们和正常值的差异大，所以应该是IF效果好于SVMD好于自编码器，感谢评论区指正。）

因为数据量大，深度学习的方法还是好一些。

本次就演示了3中异常值监测的方法，时间序列都可以套用，更多的异常值监测的模型可以参考我之前的文章。常用六种机器学习的异常值监测方法(孤立森林，数据支持描述，自编码器，高斯混合，DBSCAN，LOF)

---
