修改PYNQ-Z2的固定IP

修改PYNQ-Z2板卡的固定IP
由于要做一些UDP网络通信,所以修改好固定IP更方便一些

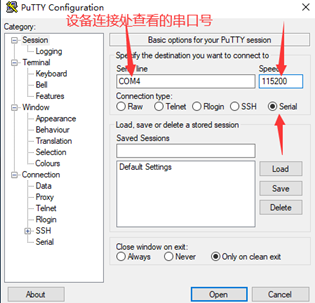

(1)将PYNQ-Z2板卡使用主机电脑的usb供电,下载PuTTY软件并打开,
在这里插入图片描述

选取usb对应的串口号,并输入波特率为115200,选择Serial,选择Only on clean exit后点击Open。

(2)进入操作页面后输入:sudo su 按下Enter
(3)输入管理xilinx权限的密码:xilinx按下Enter(输入的密码会自动隐藏)
(4)进入管理root输入:sudo vi /etc/network/interfaces.d/eth0按下Enter
(5)输入:i进行编辑,通过键盘移动光标将192.168.2.99改为192.168.1.x再按下Esc,输入(:wq),重启板卡即可。

在这里插入图片描述
