最近在装维摄像头时，想起光电检测那门课的一个知识点，就是两种图像传感器的区别，总是和模电三极管和mos管记混，记录一下，做好区分。
术语
COMS：互补性金属半导体
CCD：电荷耦合器件，又分线阵CCD、面阵CCD
面阵CCD再分： FTCCD（帧转移型）、ILTCCD（行间转移型）
这里记录一下电荷耦合转移的过程

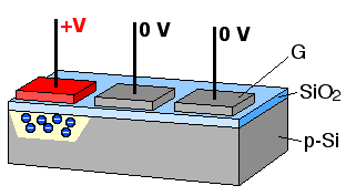

在二氧化硅层上置许多个电极，第一个电极加入高于周围电极的电压，使得其下吸引一定量的电荷
1、电极+10V电压，电极下形成势阱；
2、下一个电极升压到+10V，势阱连通，电荷部分转移，注意，此时前一个电极电压未降，所以是部分转移
3、前一个电极降压，电荷全部转到第二个势阱
4、如此不断改变电压，使信号电荷一位一位顺序传输
