【Linux驱动】设备树引入&内核对设备树的处理

🦋设备树的引入

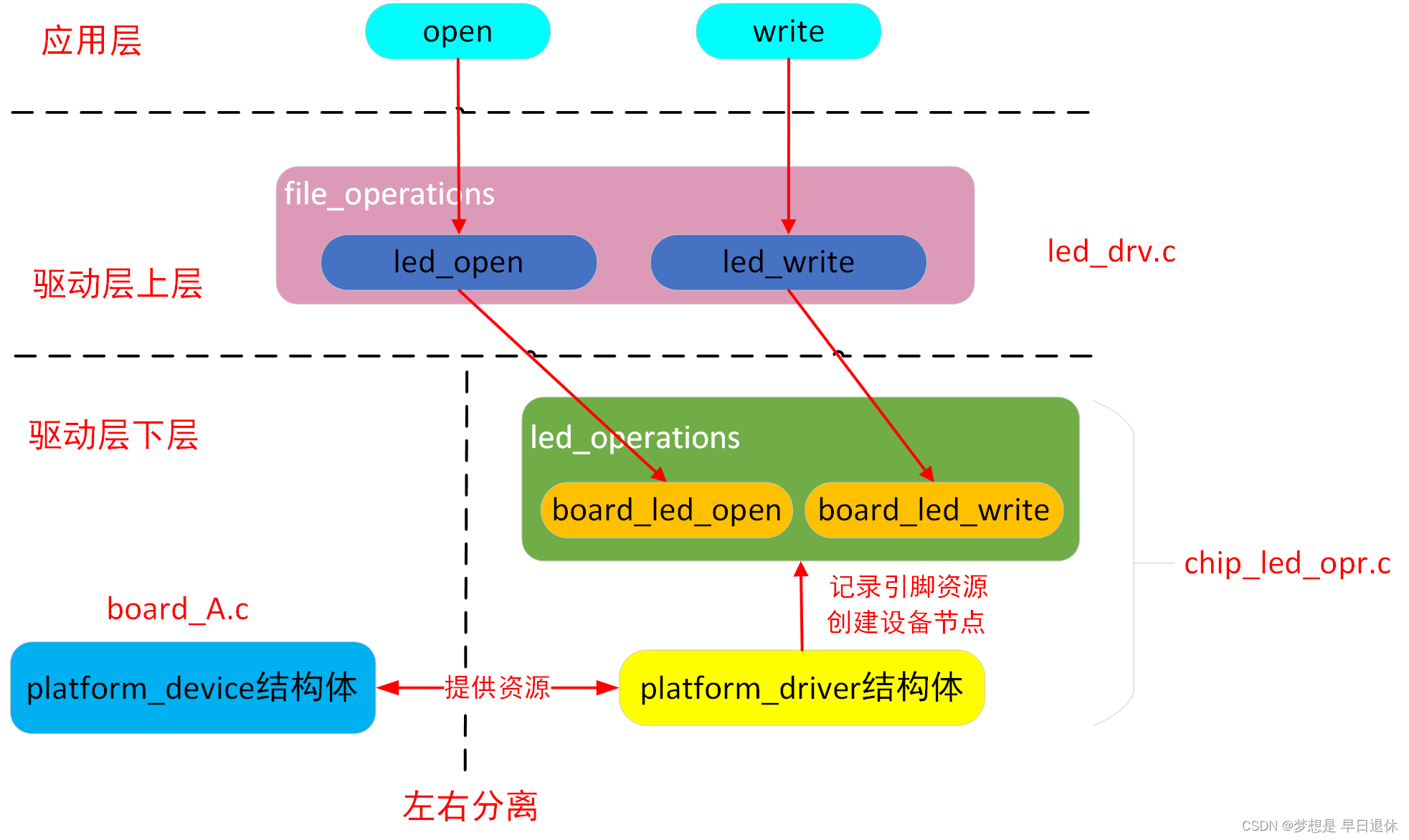

在上一篇文章中讲了总线驱动模型，如下：

在总线驱动模型中，使用platform_device结构体来描述不同类型的硬件资源：

• 在某个开发板的board_XXX.c文件中，定义一个或多个platform_device结构体对象来给驱动程序提供硬件资源；
• 不同开发板的硬件资源不同，所以多个开发板就会有多个board_XXX.c文件。

因此，如果要更换硬件资源信息，就需要修改board_XXX.c文件，然后重新编译驱动，重新加载驱动。此时，对Linux内核来说，存在以下影响：

• 操作复杂：每次修改或添加硬件信息后，都需要重新编译和加载驱动。
• 内核冗余：每个开发板都需要一个board_XXX.c文件，这就导致内核中会充斥的大量的board_XXX.c文件。

针对以上问题，Linux对总线驱动模型进行了改进——在内核中引入设备树。
设备树文件是位于linux内核之外的一个文件，用以给内核中的驱动程序指定硬件信息。设备树文件起着与board_XXX.c文件相同的作用，但是设备树文件的优势在于：

不属于内核，不参与内核编译。
个人理解：修改设备树dts文件后，只需要将dts文件编译成dtb文件即可，不需要再编译驱动程序，因为在驱动程序中，不再以头文件的形式包含board_XXX.c文件，将驱动程序和描述硬件信息的设备树文件彻底分离开来。而驱动程序所需要的硬件信息，由内核读取设备树文件后，转化为platform_device结构体，提供给驱动程序。

🦋 设备树的语法

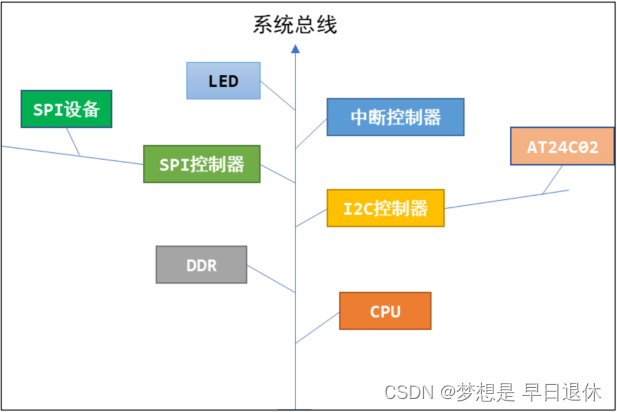

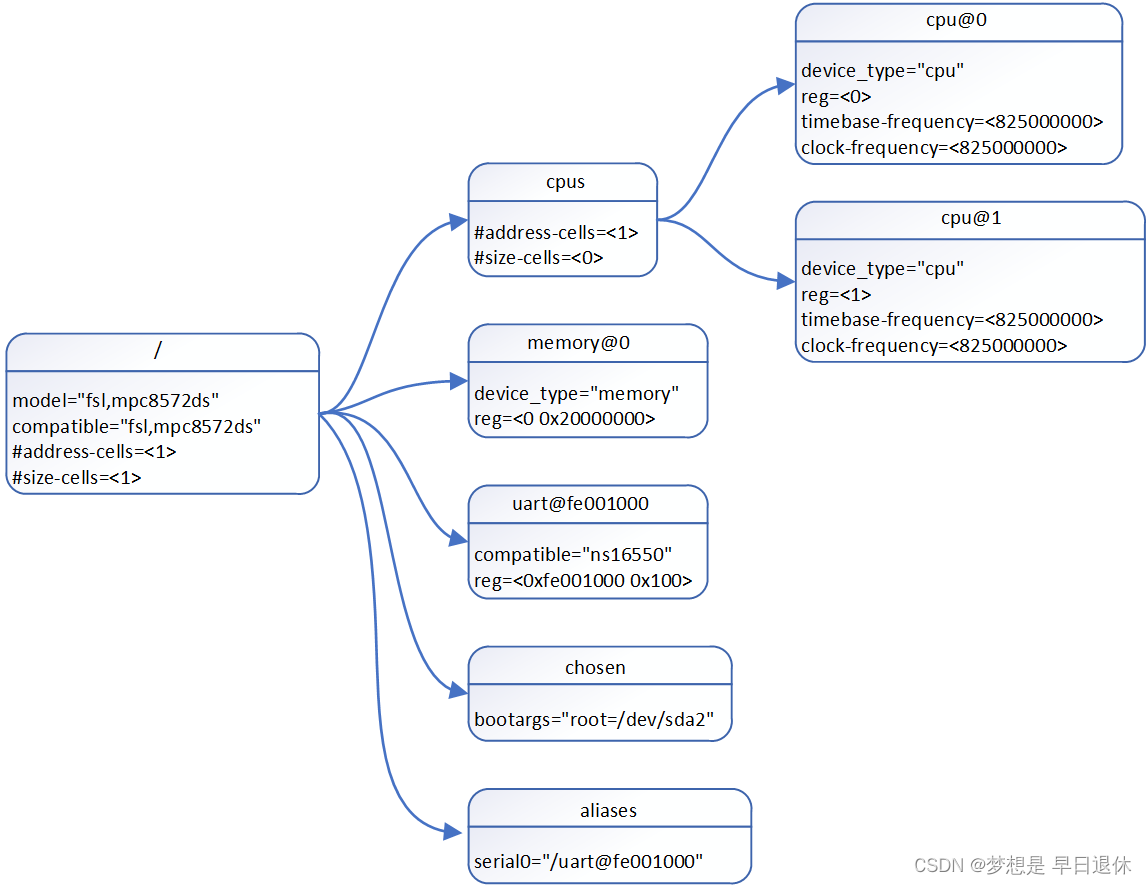

如上图所示，是设备树的模型，之所以叫“树”，是因为所有的设备节点都挂载在系统总线上，形成一个树状结构。其中，所有的设备节点都是“根节点”的子节点，且子节点还可以继续挂载子节点，可以无限挂载下去，所以该模型有着较强的扩展能力。

如下图所示是一个设备树的示例：

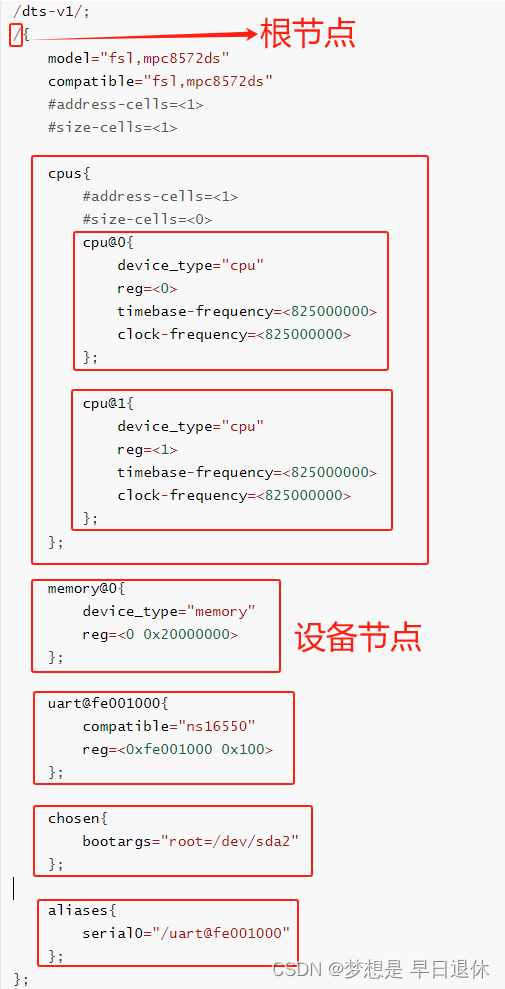

对应的dts文件如下：

🐞DTS文件布局

/{
	[property definitions]
	[child nodes]
};

如上所示，‘/’表示根节点，后面紧跟一对花括号，根节点的属性和根节点下挂载的子节点在花括号内定义。

🐞node的格式

node是设备树中的基本单元，被称为“设备节点”，其格式如下：

[label:] node-name[@unit-address] {
	[properties definitions]
	[child nodes]
};

其中，label是标号，可以省略，其作用是为了方便引用node。unit-address是设备节点的地址，也可省略。如下，是一个串口设备在设备树中的表示：

/ {
	uart0: uart@fe001000 {			//uart0是label, uart是node-name, fe001000是unit-adress。
		compatible="ns16550";
 		reg=<0xfe001000 0x100>;
	};
};

在根节点之外，可以使用以下2种方法来修改uart@fe001000这个node:

• 使用label引用node

&uart0 {
	status = “disabled”;			//修改status属性
};

• 使用全路径引用node

&{/uart@fe001000} {
	status = “disabled”;			//修改status属性
};

🐞properties的格式

在设备树中，无论是根节点还是其他设备节点，都有自己的属性，而在描述其属性时，一般都遵循以下格式：

property-name = value;

其中，value有多种取值方式：

• 元胞数组（arrays of cells）
  什么意思呢？就是用一个数组来表示value，使用尖括号包围起来。
  该数组中的每一个值都是一个32位的数据，可以理解为值的单位就是32位，也就是一个cell表示一个32位的数。当value是一个64位的数时，可以使用2个cell来表示，示例如下：

  interrupts = <17 0xc>;			//17和0xc都是32位的数，value可以是十进制，也可以是十六进制。
  clock-frequency = <0x00000001 0x00000000>;		//value是64位数时，使用2个cell表示。


• 字符串
  value是一个字符串，使用双引号包围起来。示例如下：

  compatible = "simple-bus";


• 字节序列
  value是一个字符序列，使用中括号包围起来。示例如下：

  local-mac-address = [00 01 02 03 04 05];


• 组合
  value的值可以是上面三种方式的组合，用逗号隔开。示例如下：

  compatible = "ns16550", "ns8250";
  example = <0xf00f0000 19>, "a strange property format";


🦋 设备树常用属性

1. #address-cells、#size-cells

• cell指一个32位的数值；

• address-cells：address要用多少个32位数来表示；

• sizess-cells：size要用多少个32位数来表示。

  示例如下：

  /{
  	#address-cells = <1>;			//用一个32位数表示reg的地址，即0x80000000；
  	#size-cells = <1>;				//用一个32位数表示reg的大小, 即0x20000000；
  	memory {
  		reg = <0x80000000 0x20000000>;
  	};
  };


2. compatible
   "compatible"表示“兼容”。如下，对于某个LED，内核中可能有A、B、C三个驱动都支持它。

   led{
   	compatible = "A", "B", "C";
   };


   在内核启动时，就会为这个LED按这样的优先顺序为它找到驱动程序：A、B、C。此外，在根节点下也有"compatible"属性，用来选择哪一个"machine desc"：一个内核可以支持 machine A，也支持 machine B，内核启动后会根据根节点的compatible 属性找到对应的 machine desc 结构体，执行其中的初始化函数。

3. model
   model属性与compatible属性类似，但是有些差异。compatible属性时一个字符串列表，表示硬件可以兼容A、B、C等驱动；而model用来准确定义这个硬件是什么。示例如下：

   {
   	compatible = "samsung,smdk2440", "samsung,mini2440";
   	model = "jz2440_v3";
   };


4. status
   dtsi文件中定义了很多设备，但是在板子上某些设备是没有的，这时可以给这些设备添加一个status属性，设置为“distabled”，示例如下：

   &uart1{
   	status = "disabled";
   };


   status的常用取值如下：

   value	描述
   “okay”	设备正常工作
   “disabled”	设备不可操作，但是后面可以恢复工作
   “fail”	发生了严重错误，需修复

5. reg
   reg属性的值，是一系列"address size"，用多少个32位的数来表示address和size，由其父节点的#address-cells、#size-cells 决定。示例如下：

   / {
   	#address-cells = <1>;
   	#size-cells = <1>;
   	memory {
   		reg = <0x80000000 0x20000000>;
   	};
   };


🦋设备树常用的节点

1. 根节点
   dts文件中必须有一个根节点，如下：

   / {
   	model = "SMDK24440";
   	compatible = "samsung,smdk2440";
   	#address-cells = <1>;
   	#size-cells = <1>;
   };


   在根节点中，必须有如下属性：

   • #address-cells：在其字节点的reg属性中，使用多少个u32整数来描述地址（address）。
   • size-cells：在其子节点的reg属性中，使用多少个u32证书来描述大小（size）。
   • compatible：指定内核中哪个 machine_desc 可以支持本设备，即这个板子兼容哪些平台。
   • model：当前是哪一个板子。

2. CPU节点
   一般不需要我们设置，在dtsi文件中都定义好了：

   cpus {
   	#address-cells = <1>;
   	#size-cells = <0>;
   	cpu0: cpu@0 {
   	 .......
   	}
   };


3. memory节点
   芯片厂家不可能事先确定你的板子使用多大的内存，所以 memory 节点需要板厂设置，比如：

   memory {
   	reg = <0x80000000 0x20000000>;
   };


4. chosen节点
   我们可以通过设备树文件给内核传入一些参数，这要在 chosen 节点中设置bootargs 属性：

   chosen {
   	bootargs = "noinitrd root=/dev/mtdblock4 rw init=/linuxrc console=ttySAC0,115200";
   };


🦋编译设备树文件

我们一般情况下不会从零写dts文件，而是修改，修改之后需要将dts文件编译成二进制格式的dtb文件。如何编译呢？有两种方式：

• 在内核中直接make
  首先，设置ARCH、CROSS_COMPILE、PATH这三个环境变量，这三个环境变量分别表示什么意思呢？如下：

  • ARCH：选择编译哪一种CPU architecture，也就是编译arch/目录下的哪一个子目录。
  • CROSS_COMPILE：交叉编译器的前缀，也就是选择将代码编译成目标CPU的指令的工具。
  • PATH：用于保存可以搜索的目录路径，如果待运行的程序不在当前目录，操作系统便可以去依次搜索PATH变量中记录的目录。

  这三个环境变量的值如下：

  ARCH=arm
  PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/games:/usr/local/games:/snap/bin:/home/book/100ask_imx6ull-	sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin
  CROSS_COMPILE=arm-buildroot-linux-gnueabihf-


  然后，在Linux源码根目录下，执行如下命令即可编译dtb文件：

  make dtbs V=1			//V=1选项是为了查看编译过程中的打印信息


• 手动编译
  一般情况下不推荐手动使用DTC工具直接编译设备树文件。在Linux内核目录下scripts/dtc是设备树的编译工具，直接使用它的话，包含其他文件时不能使用“#include”，而必须使用“/include”。
  编译、反编译的示例命令如下，“-I”指定输入格式，“-O”指定输出格式，“-o”指定输出文件：

  ./scripts/dtc/dtc -I dts -O dtb -o tmp.dtb arch/arm/boot/dts/xxx.dts // 编译 dts 为 dtb
  ./scripts/dtc/dtc -I dtb -O dts -o tmp.dts arch/arm/boot/dts/xxx.dtb // 反编译 dtb 为dts


🦋内核对设备树的处理

使用设备树的目的还是为了给驱动程序提供硬件资源，那么内核是如何根据设备树文件向驱动程序提供硬件资源呢？

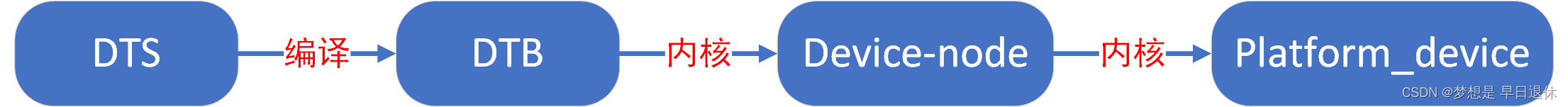

如上图所示，是从源代码文件dts文件处理设备的过程：

• dts在linux环境下被编译为dtb文件；
• uboot把dtb文件传给内核；
• 内核解析dtb文件，把每一个节点都转换为device_node结构体，根节点会被保存在全局变量of_root中，从of_root开始可以访问到任务节点。
• 对于某些device_node结构体，会被转换为platform_device结构体。

🐞哪些设备会被转换为Platform_device？

• 根节点下含有compatile属性的子节点；

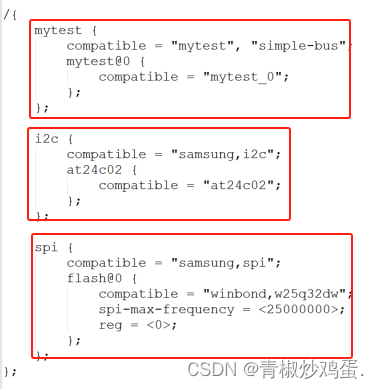

  如上所示，在根节点‘/’下有三个子节点mytest、i2c、spi，这三个子节点都有compatile属性，所以都会转换为platform_device结构体。

  📓 注意，必须是根节点的直系子节点符合该条件时才会转换。

• 含有特定compatile属性值的节点的子节点：

  • compatible = “simple-bus”
  • compatible = “simple-mfd”
  • compatible = “isa”
  • compatible = “arm,amba-bus”

  上图的设备树文件中，节点mytest@0可以被转换为platform_device，因为其父节点mytest的compatible属性值为simple-bus。

• 总线I2C、SPI节点下的子节点：不转换为platform_device。
  在上图所示的设备树文件中，i2c节点会被转换为platform_device，表示i2c控制器；而节点at24c02则不会被转换为platform_device，一般是被创建为一个i2c_client，因为其父节点是一个i2c节点。

🐞paltform_device与platform_driver配对

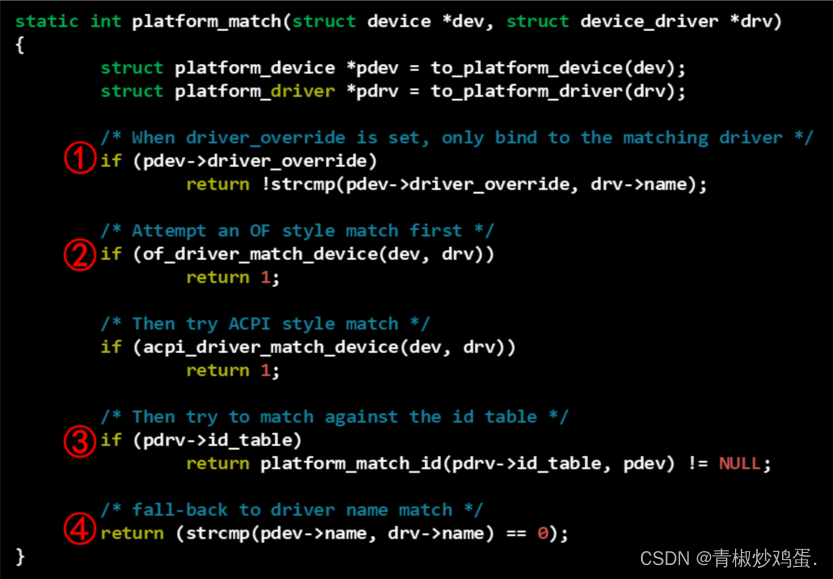

从设备树中转换而来的platform_device会被注册进内核中，以后每当注册一个platform_driver时，它们就会两两进行匹配，如果匹配成功，则会调用platform_driver的probe函数。匹配规则如下：

1. 比较platform_device.driver_override 和 platform_driver.driver.name
   可以设置platform_device的driver_override，强制选择某个platform_driver.

2. 比较platform_device.dev.of_node和platform_driver.driver.of_match_table。

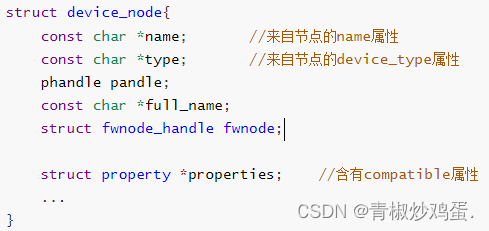

   由设备树转换得来的platform_device中，有一个结构体：of_node，其类型如下：

   驱动程序中的platform_driver中，有一个数组platform_driver.driver.of_match_table，如下：

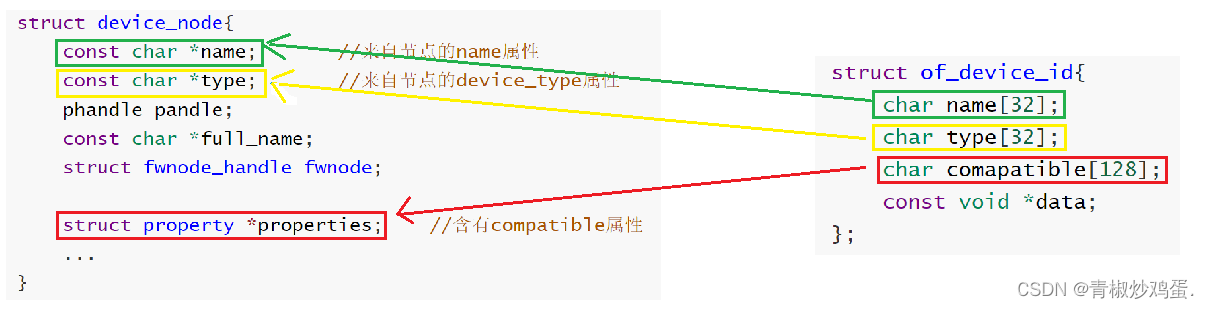

   此时，使用通过如下方式来判断device和driver是否配对：


   • 首先，如果of_match_table中含有compatible值，就跟device的compatible属性比较，若一致则成功，否则返回失败。
   • 其次，如果of_match_table中含有type值，就跟dev的device_type属性比较，若一致则成功，否则返回失败。
   • 最后，如果of_match_table中含有name值，就跟dev的name属性比较，若一致则成功，否则返回失败。

3. 比较platform_device.name和platform_driver.id_table[i].name,id_table中可能有多项。

4. 比较platform_device.name和platform_driver.driver.name。
   platform_driver.id_table可能为空，这时可以根据platform_driver.driver.name来寻找同名的platform_device。

🐞没有转换为platform_device的节点如何使用？

上面说到，所有的设备树节点都会被转换为device_node结构体，但不是所有的device_node都会转换为platform_device，那么没有转换为platform_device的节点怎么访问它们？
在linux中提供了一些访问device_node的接口，主要分为以下3类：

• 查找节点

/**
 * @brief 根据路径找到节点
 * @param path：节点路径
 * @return device_node
 */
static inline struct device_node *of_find_node_by_path(const char *path);

/**
 * @brief 根据名字找到节点
 * @param from: 表示从哪一个节点开始寻找，传入NULL表示从根节点开始寻找。
 * 		  name: 节点name属性。
 * @return device_node
 */
struct device_node *of_find_node_by_name(struct device_node *from,const char *name);

/**
 * @brief 根据类型找到节点
 * @param from: 表示从哪一个节点开始寻找，传入NULL表示从根节点开始寻找。
 * 		  type: 节点device_type属性。
 * @return device_node
 */
struct device_node *of_find_node_by_type(struct device_node *from, const char *type);

/**
 * @brief 根据compatible找到节点
 * @param from: 表示从哪一个节点开始寻找，传入NULL表示从根节点开始寻找。
 * 		  compat: 用来指定compatible属性的值。
 * 		  type: 节点device_type属性。
 * @return device_node
 */
struct device_node *of_find_compatible_node(struct device_node *from, const char *type, const char *compat);

/**
 * @brief 根据phandle找到节点
 * @param phandle : 每一个节点都有一个数字 ID，这些数字 ID 彼此不同。可以使用数字 ID 来找到 device_node。这些数字 ID 就是 phandle。
 * @return device_node
 */
struct device_node *of_find_node_by_phandle(phandle handle);

/**
 * @brief 找到device_node的父节点
 * @param node
 * @return device_node
 */
struct device_node *of_get_parent(const struct device_node *node);

/**
 * @brief 找到device_node的父节点；在调用该函数后，把node节点的引用计数减少了1，这意味着不需要调用of_node_put释放node节点。
 * @param node
 * @return device_node
 */
struct device_node *of_get_next_parent(struct device_node *node);

/**
 * @brief 取出下一个子节点；
 * @param node，表示父节点；
 * 		  pre，表示上一个子节点，设为NULL时表示想找到第一个子节点。
 * @return device_node
 */
struct device_node *of_get_next_child(const struct device_node *node, struct device_node *prev);

/**
 * @brief 取出下一个可用的子节点，有些节点的status是“disabled”，那就会跳过这些节点。
 * @param node，表示父节点；
 * 		  pre，表示上一个子节点，设为NULL时表示想找到第一个子节点。
 * @return device_node
 */
struct device_node *of_get_next_available_child( const struct device_node *node, struct device_node *prev);

/**
 * @brief 根据名字取出子节点。
 * @param node，表示父节点；
 * 		  name，表示子节点的名字。
 * @return device_node
 */
struct device_node *of_get_child_by_name(const struct device_node *node, const char *name);

• 查找属性

/**
 * @brief 找到节点的指定属性
 * @param np，表示节点；
 * 		  name，表示要查找的属性的名字；
 *        lenp，用来保存这个属性值的长度。
 * @return
 */
struct property *of_find_property(const struct device_node *np, const char *name, int *lenp);

• 获取属性值

/**
 * @brief 根据名字找到节点的属性，并返回它的值。
 * @param np，表示节点；
 * 		  name，表示要查找的属性的名字；
 *        lenp，用来保存这个属性值的长度。
 * @return
 */
const void *of_get_property(const struct device_node *np, const char *name, int *lenp);

/**
 * @brief 根据名字找到节点的属性，确定它的值有多少个元素。
 * @param np，表示节点；
 * 		  propname，表示要查找的属性的名字；
 *        elem_size，元素的大小。
 * @return
 */
int of_property_count_elems_of_size(const struct device_node *np, const char *propname, int elem_size);

...
