数电_第七章_脉冲电路

概述

脉冲信号：作用在电路中短暂的电压或电流信号（既非直流又非正弦交流的电压或电流）。

数字电路中用的脉冲信号为矩形波。

同步时序电路中，作为时钟信号的矩形脉冲控制和协调整个系统的工作。因此时钟脉冲的特效直接关系到系统是否能正常工作。

矩形脉冲的形成：

1. 振荡器直接产生；
2. 通过其他波形变换。

脉冲信号的参数：

1. 脉宽$T_W$：半高宽（脉冲最大值一半时的宽度）；
2. 幅度$V_m$：电压变化最大幅度；
3. 周期$T$：两相邻脉冲间间隔；
4. 频率$f$：$f=\frac{1}{T}$；
5. 占空比$q$：$q=\frac{T_W}{T}$（一个脉冲中有效的脉冲比/一个脉冲中高电平占的比例）

555定时器

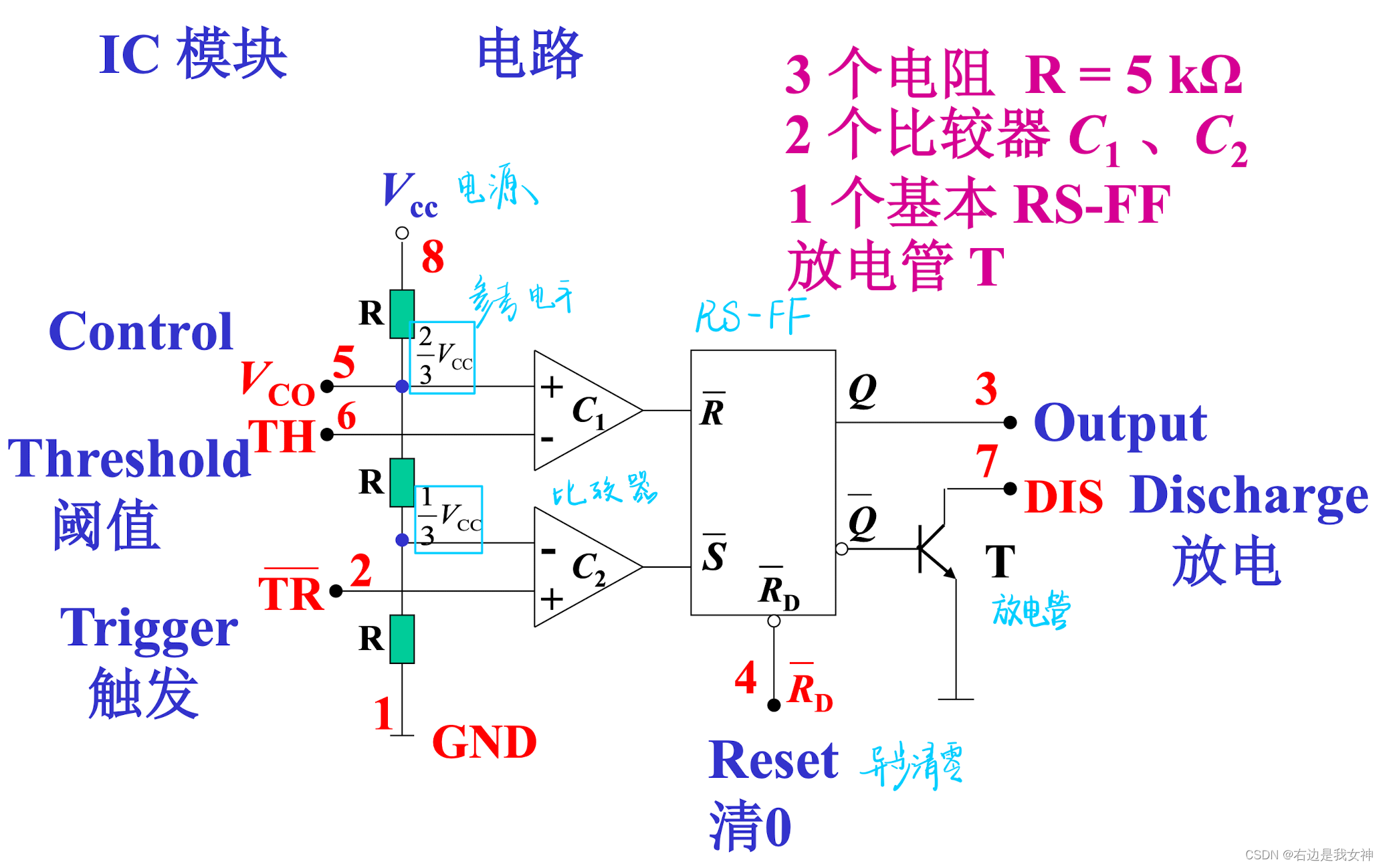

555Timer是一种模拟和数字电路相混合的通用集成电路，只需增加少数元件，就可以构成脉冲信号的产生和变换电路。

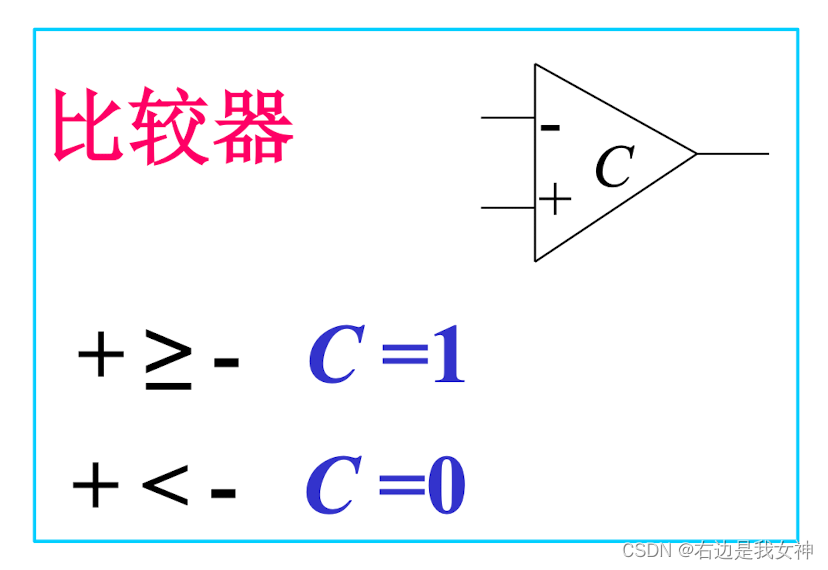

其中，C是比较器：
其后，接了一个Basic RS-FF。

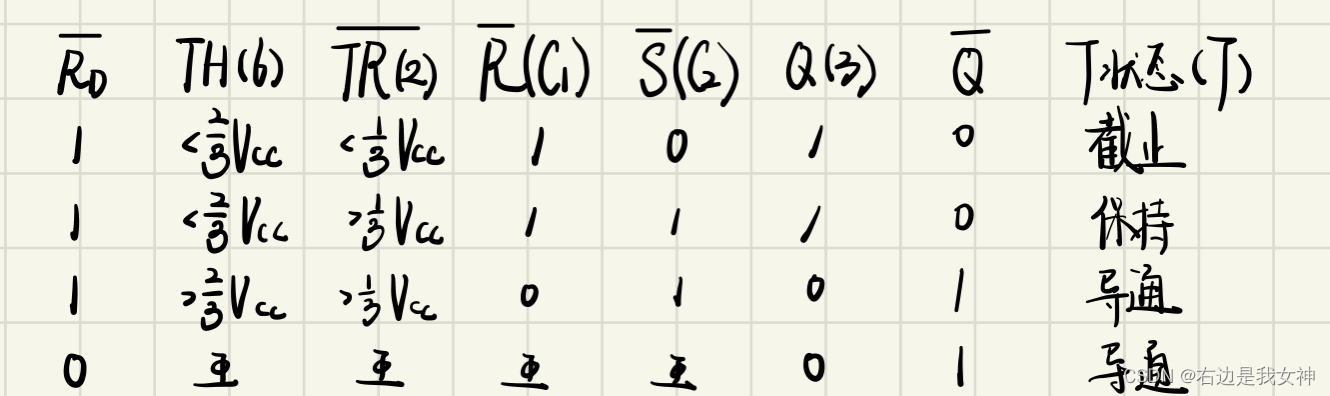

$V_{CO}$悬空时，并不起作用，此时，该电路的逻辑为：

若用$V_{CO}$，$V_6$：$V_{CO}$为参考电压；$V_2$：$\frac{1}{2}{V}_{CO}$为参考电压。

施密特触发器

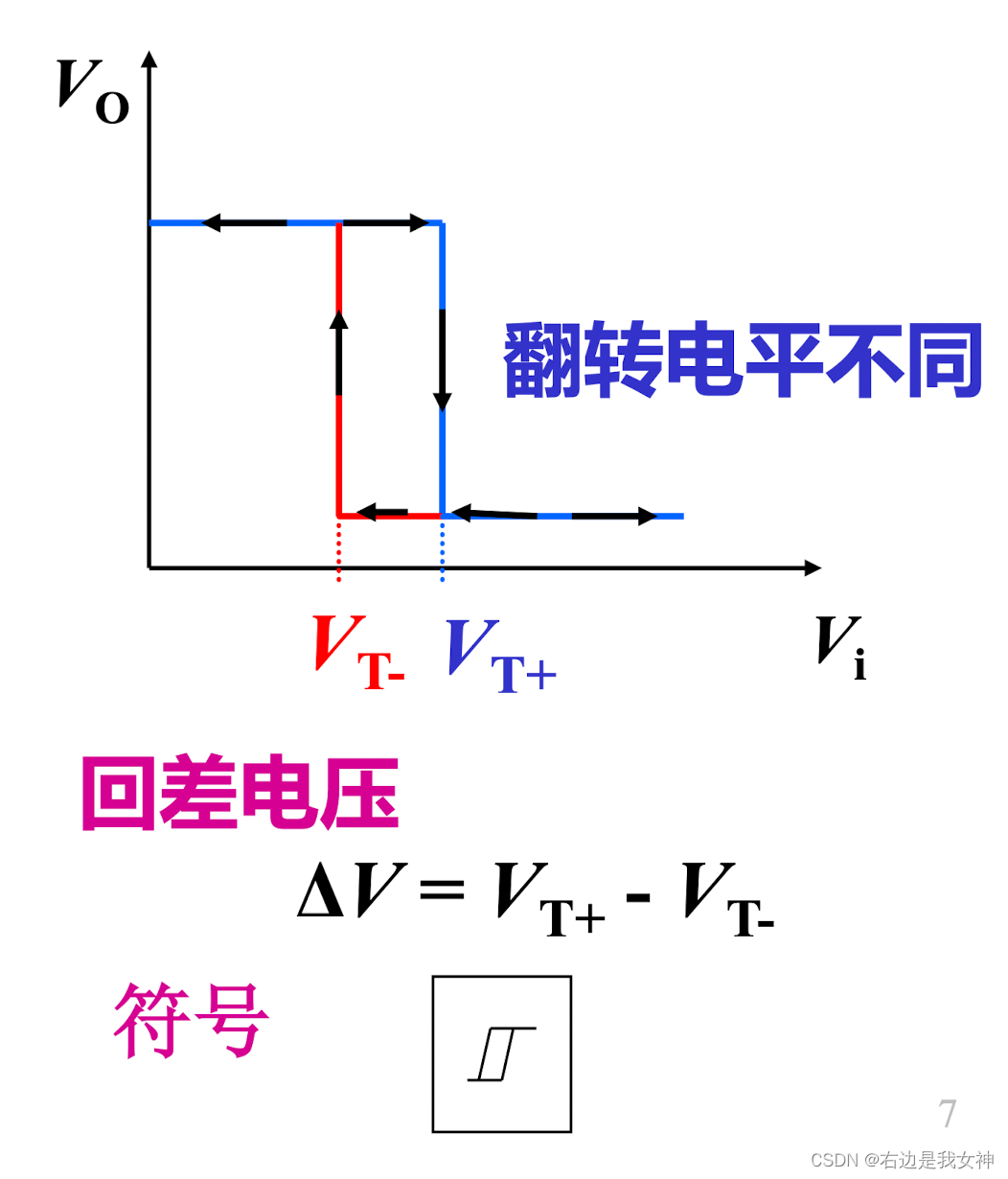

特征：

1. 双稳态；
2. 滞后；输入电压增大和减小的过程中，使输出翻转的电平不同。

施密特触发器又称为滞回比较器。

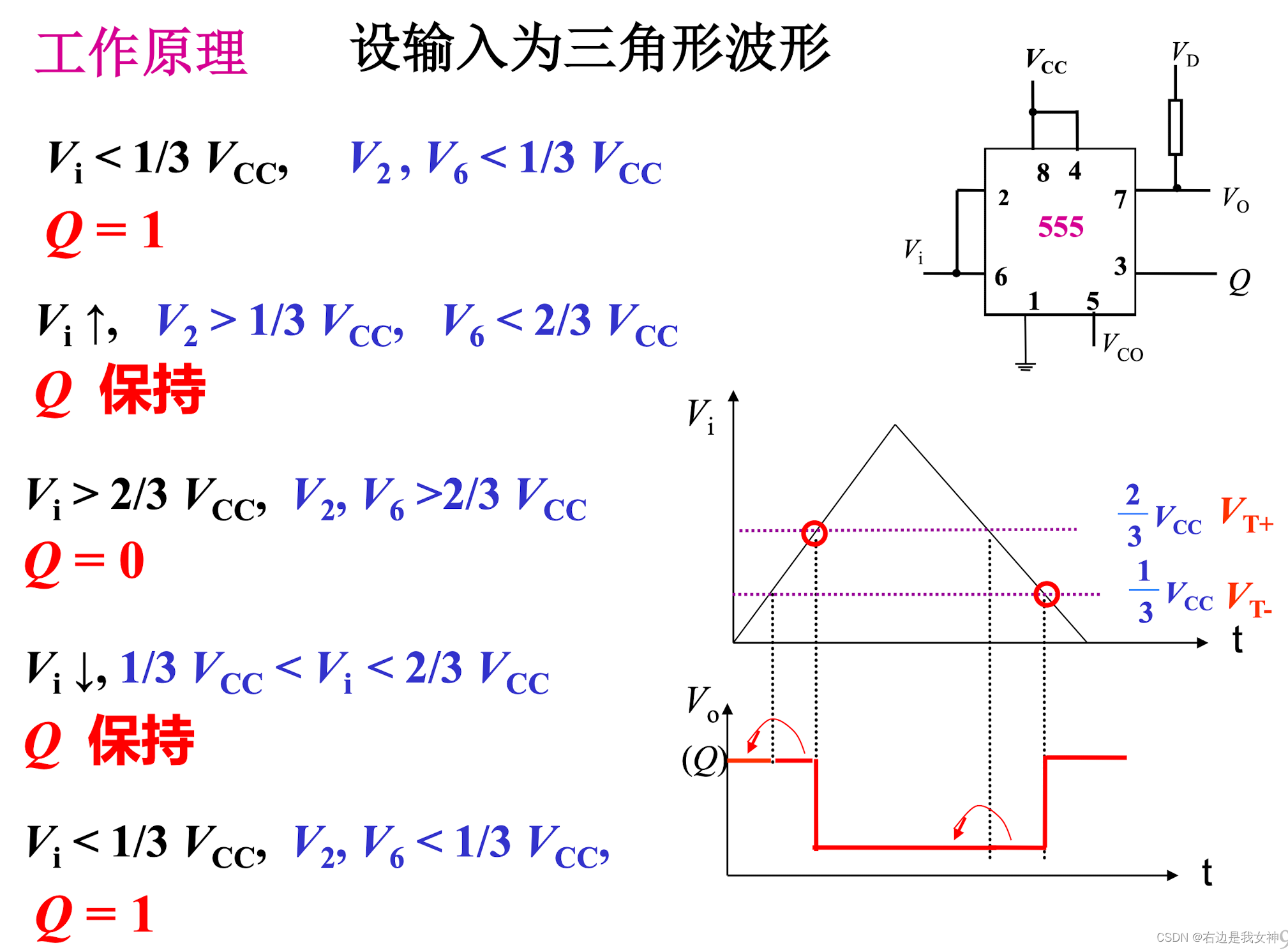

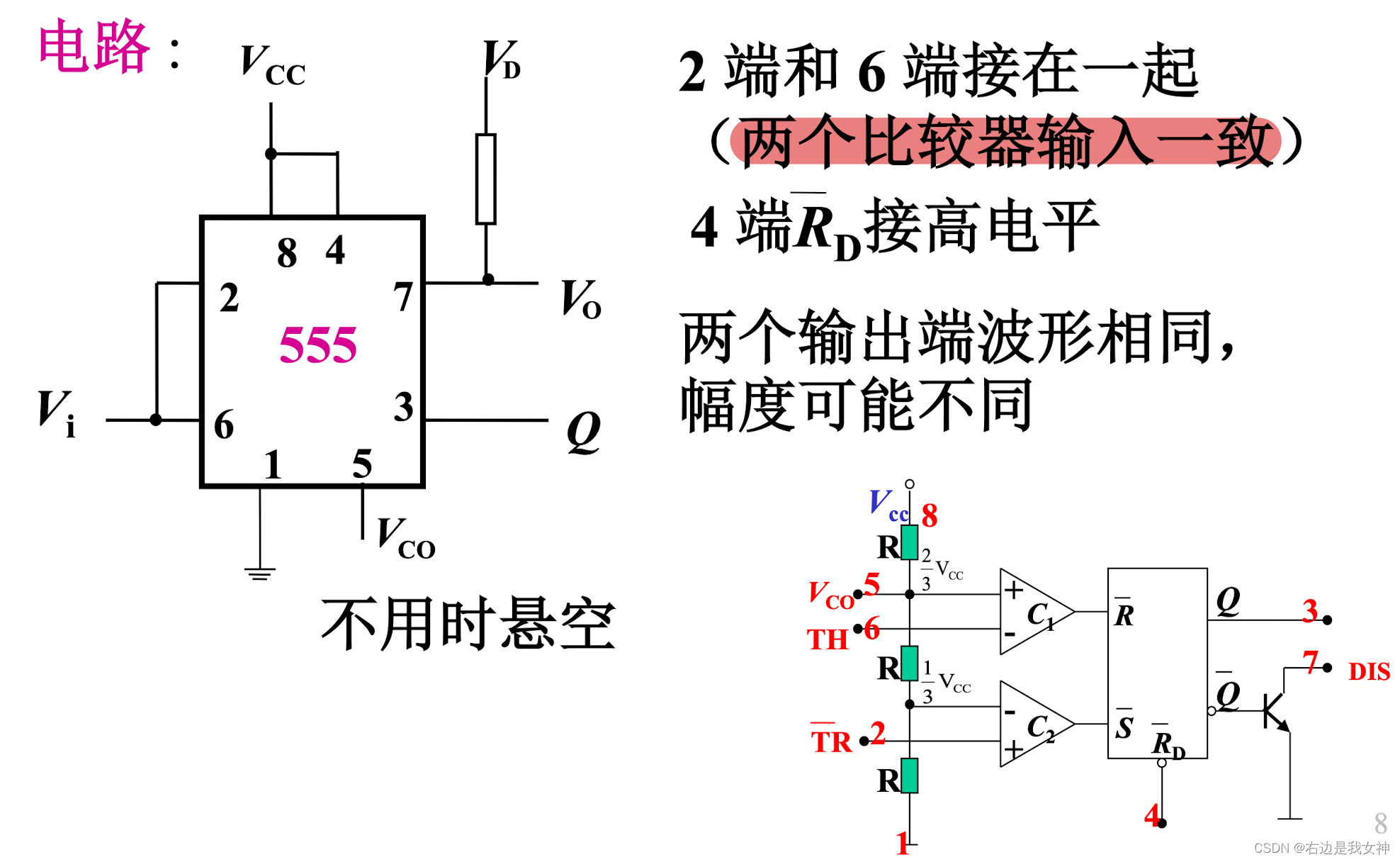

由555定时器构成的施密特触发器

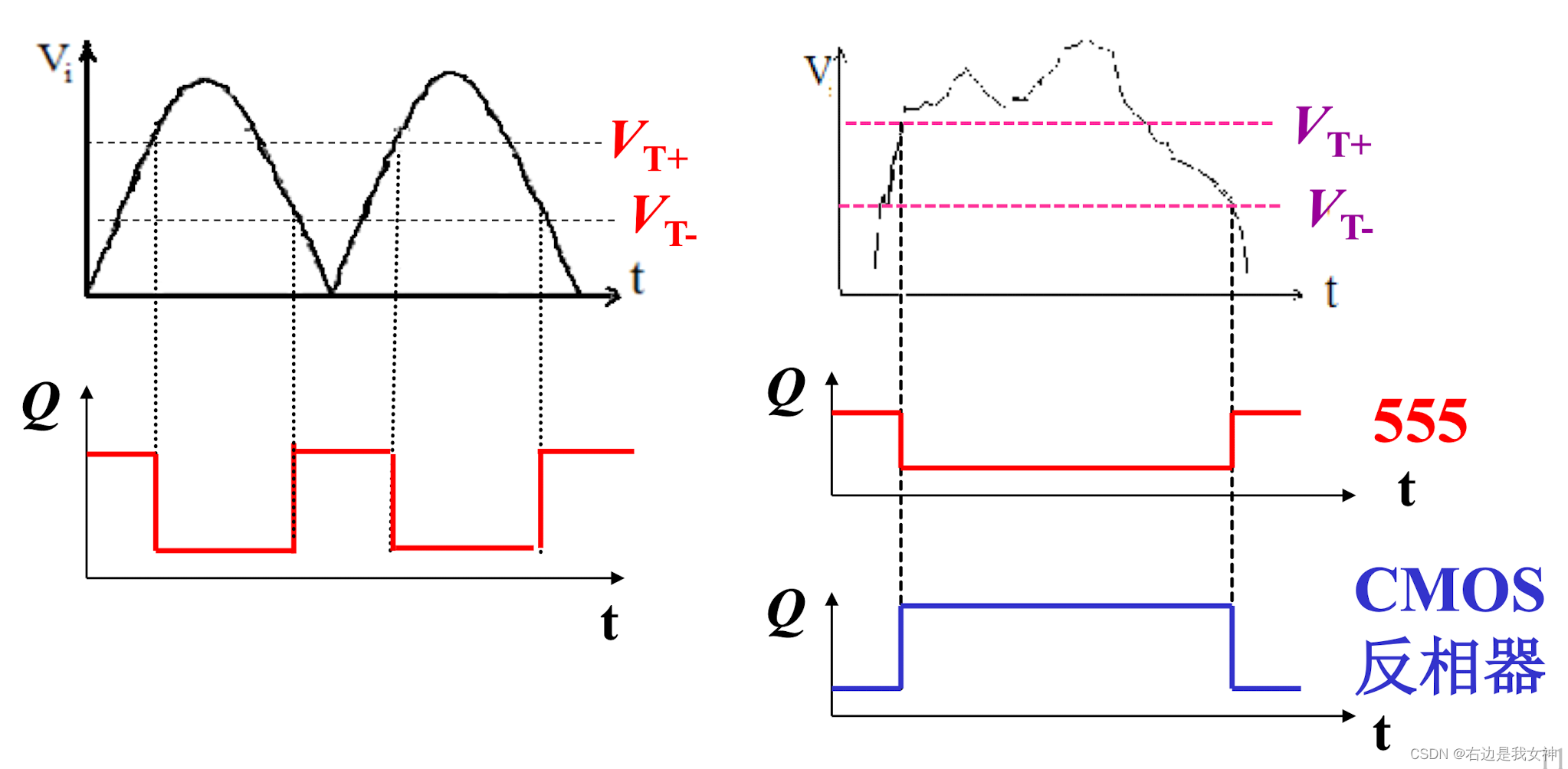

可以看到：

1. 三角波转换成了方波；
2. 控制逻辑变换的阈值电压发生了滞后；
   回差电压$\Delta V=V_{T+}-V_{T-}$=\frac{1}{3}V_{CC}
3. 该滞后是555定时器的分压电阻形成的。

施密特触发器的应用

1. 波形转换

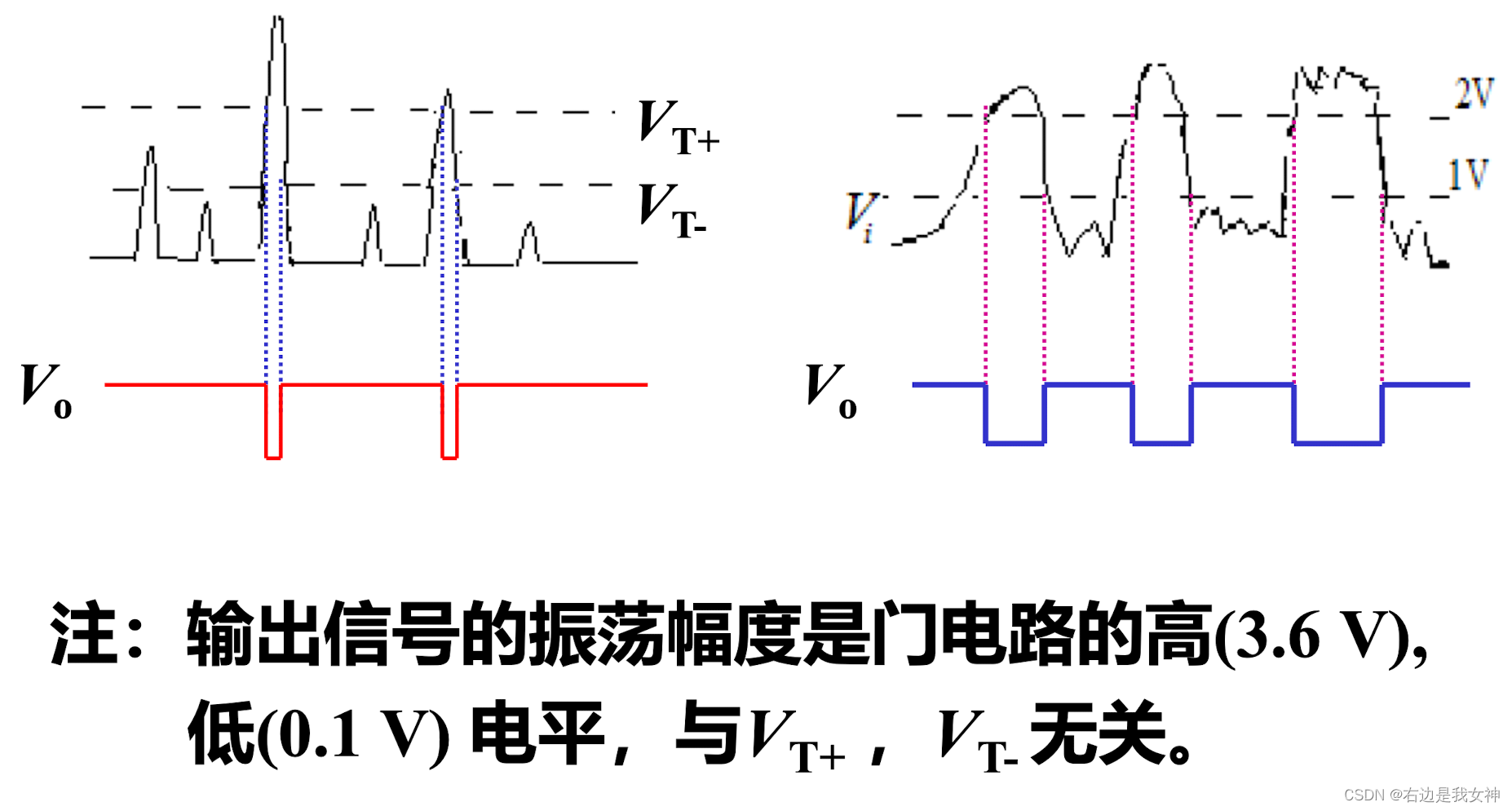

2. 幅度鉴别

3. 光敏电阻开关

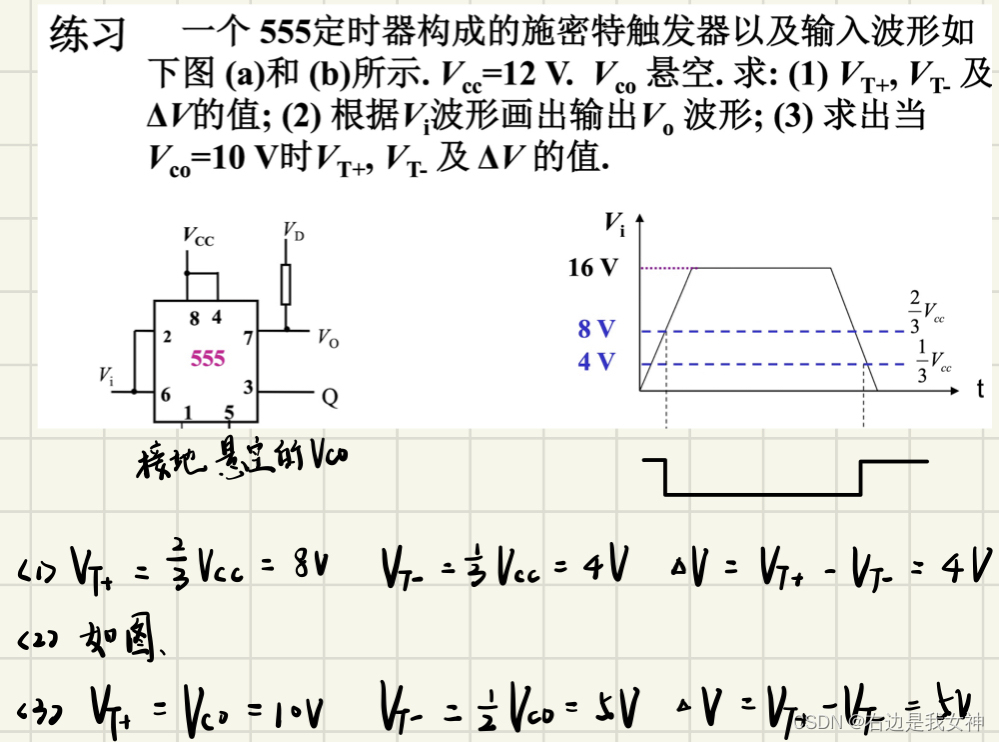

题型十四：基于施密特触发器画波形

单稳态触发器

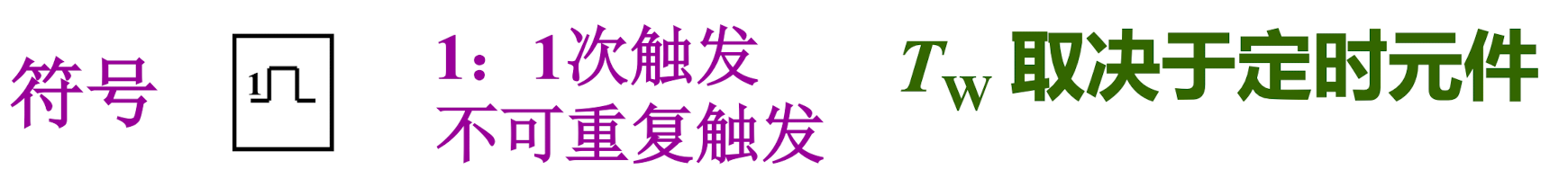

特征：

1. 一个稳定状态，一个不稳定状态；
2. 单稳态触发器通常处于稳定状态，在触发时变到不稳定状态；
3. 不稳定状态持续$T_W$时间后，自动回到稳定状态。

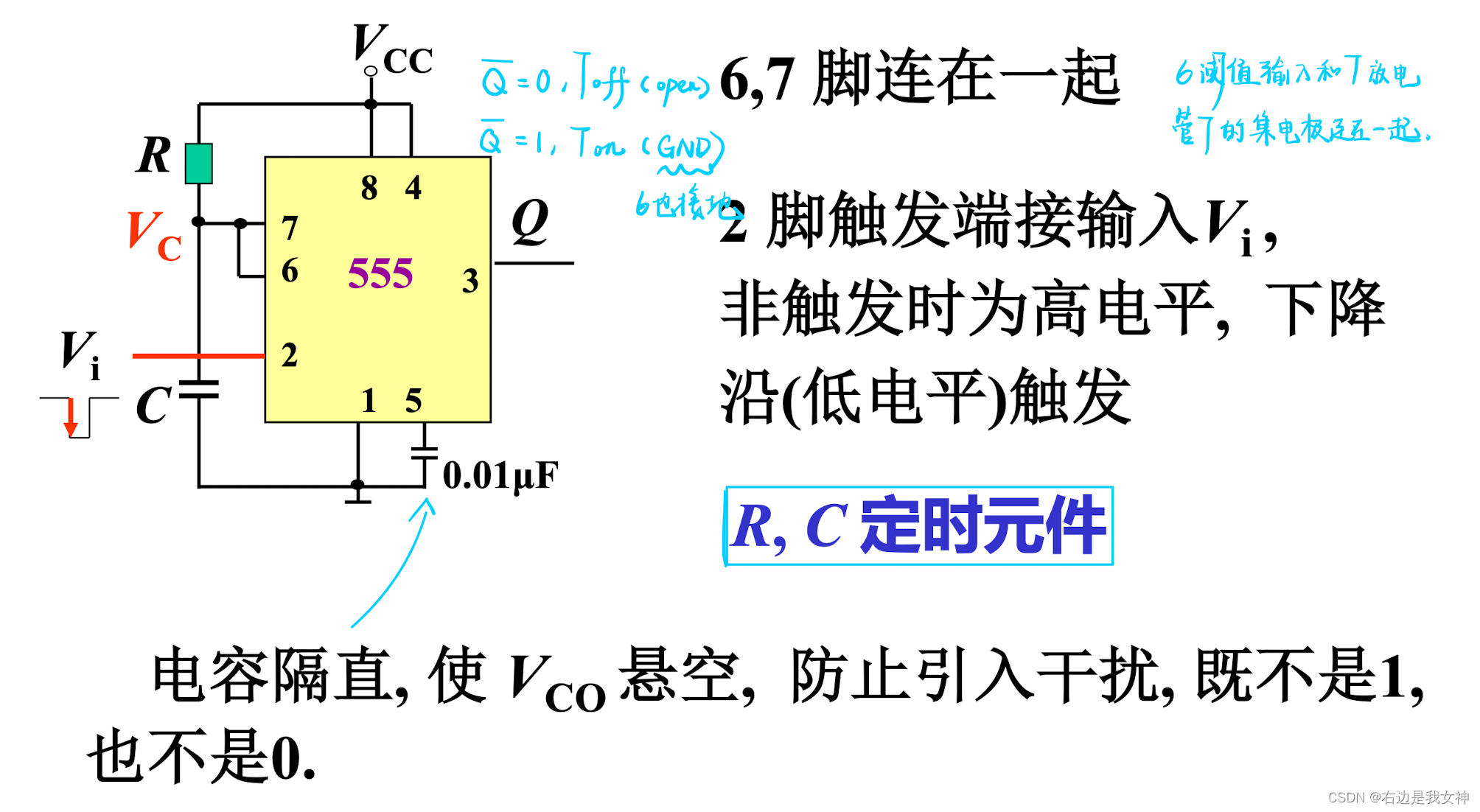

555定时器构成的单稳态触发器

1. 稳态时，$V_i$为高电平，$Q=0$，T导通，7接地，$V_6\le \frac{2}{3}{V}_{CC}$，保持。

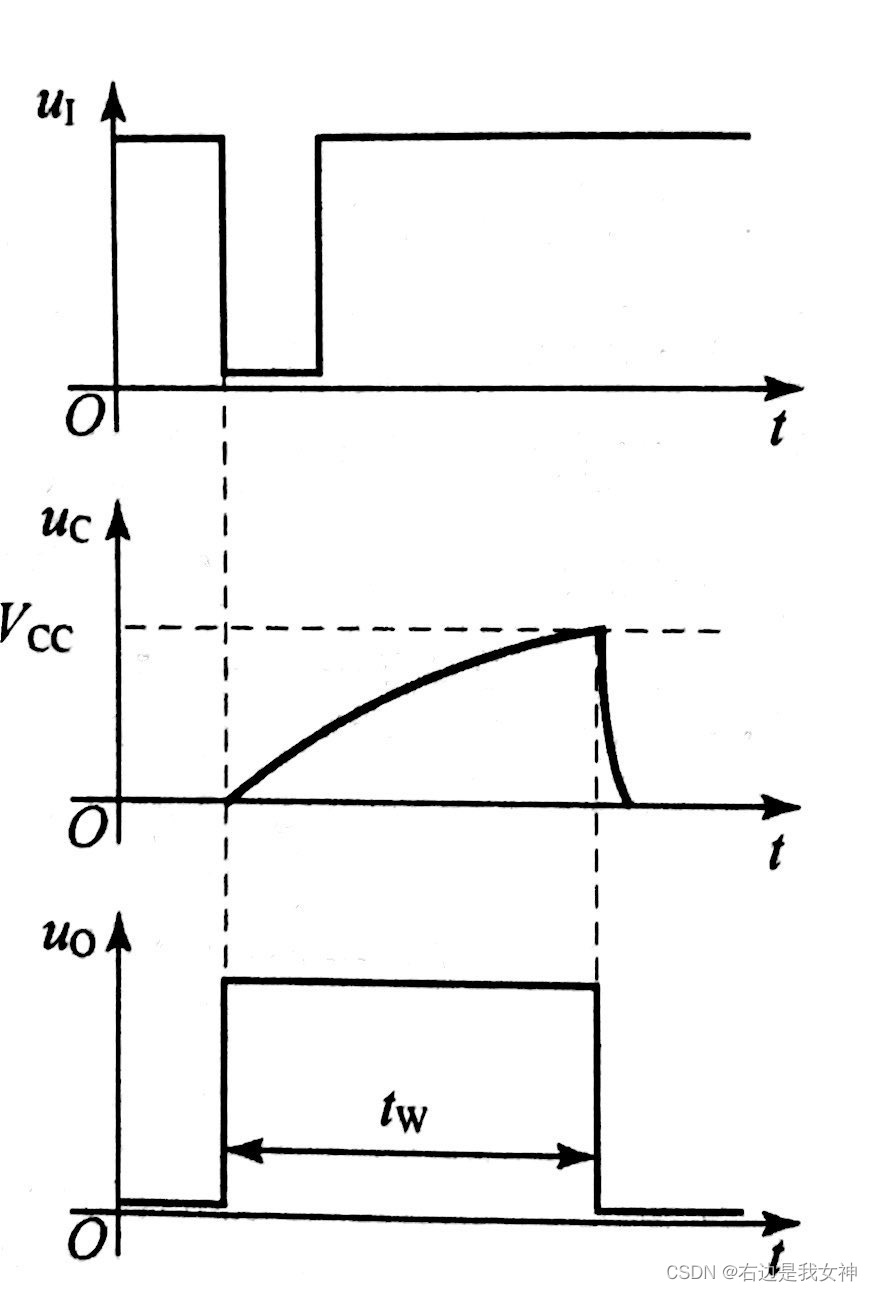

2. 一旦，$V_i$出现了下降沿（$V_i\le \frac{1}{3}{V}_{CC}$，很快变成高电平），电路进入暂态，$Q=1$，T截止，RC开始工作。

3. 直到电容电压达到$\frac{2}{3}{V}_{CC}$，$Q=0$，电路回到稳态。

$$T_W\sim 1.1RC$$

单稳态触发器的应用

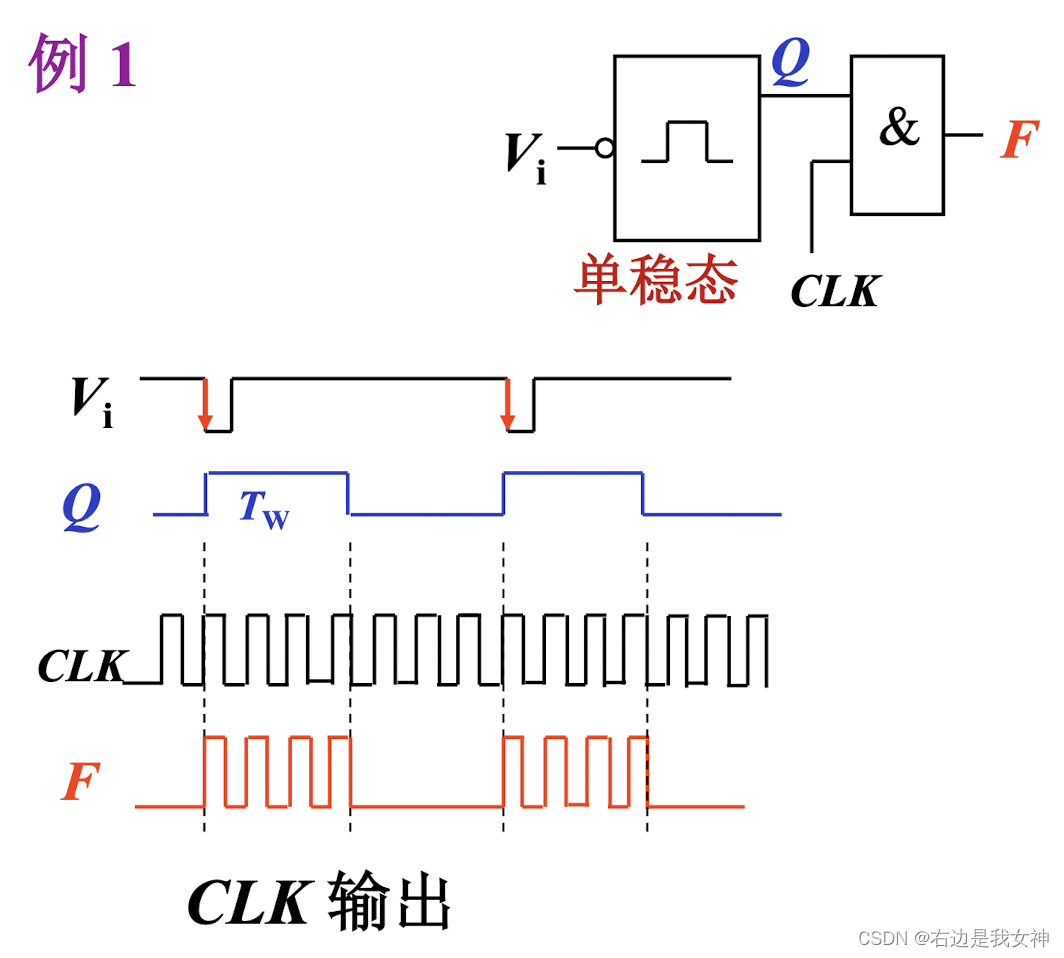

1. 波形转换

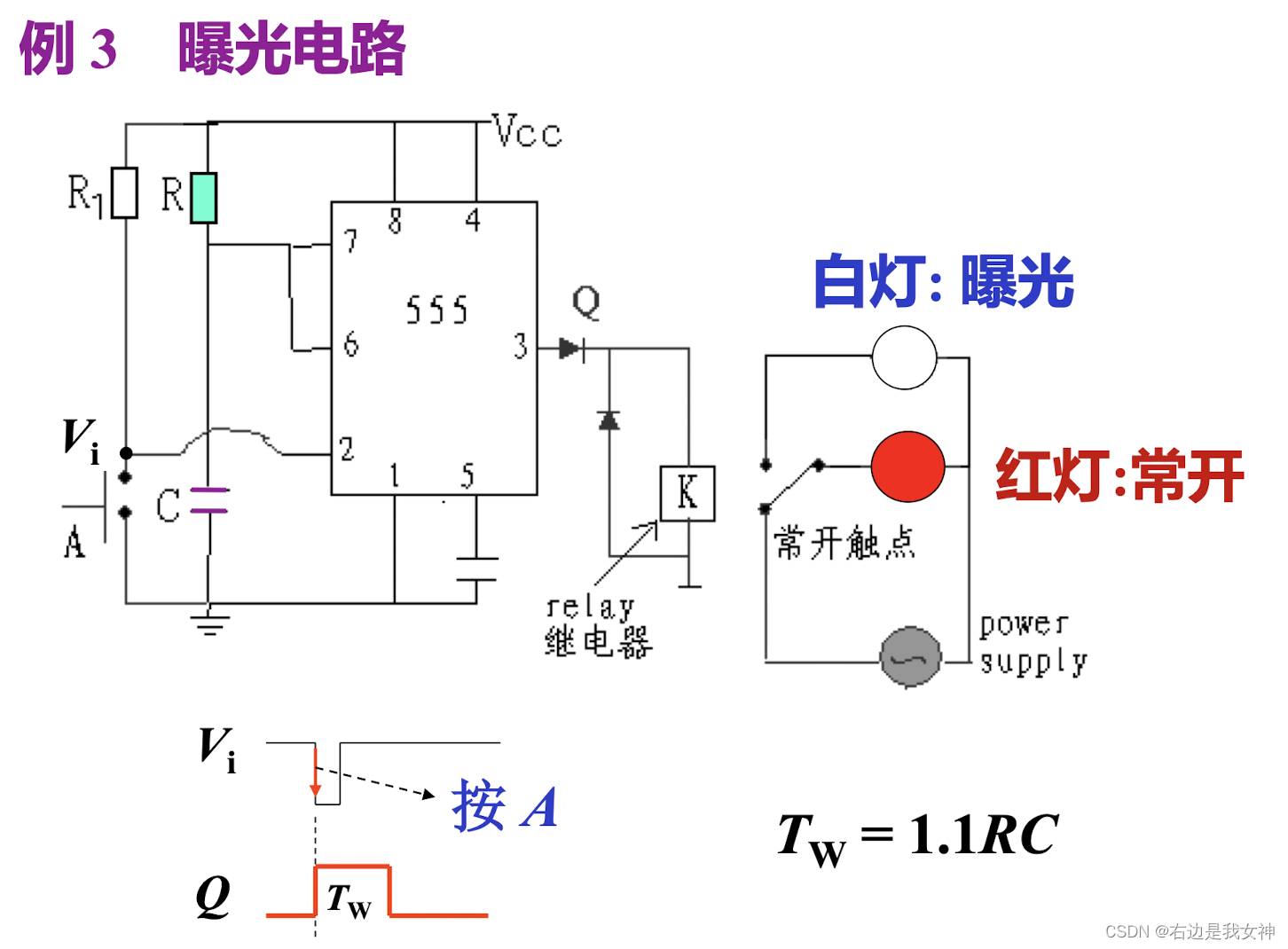

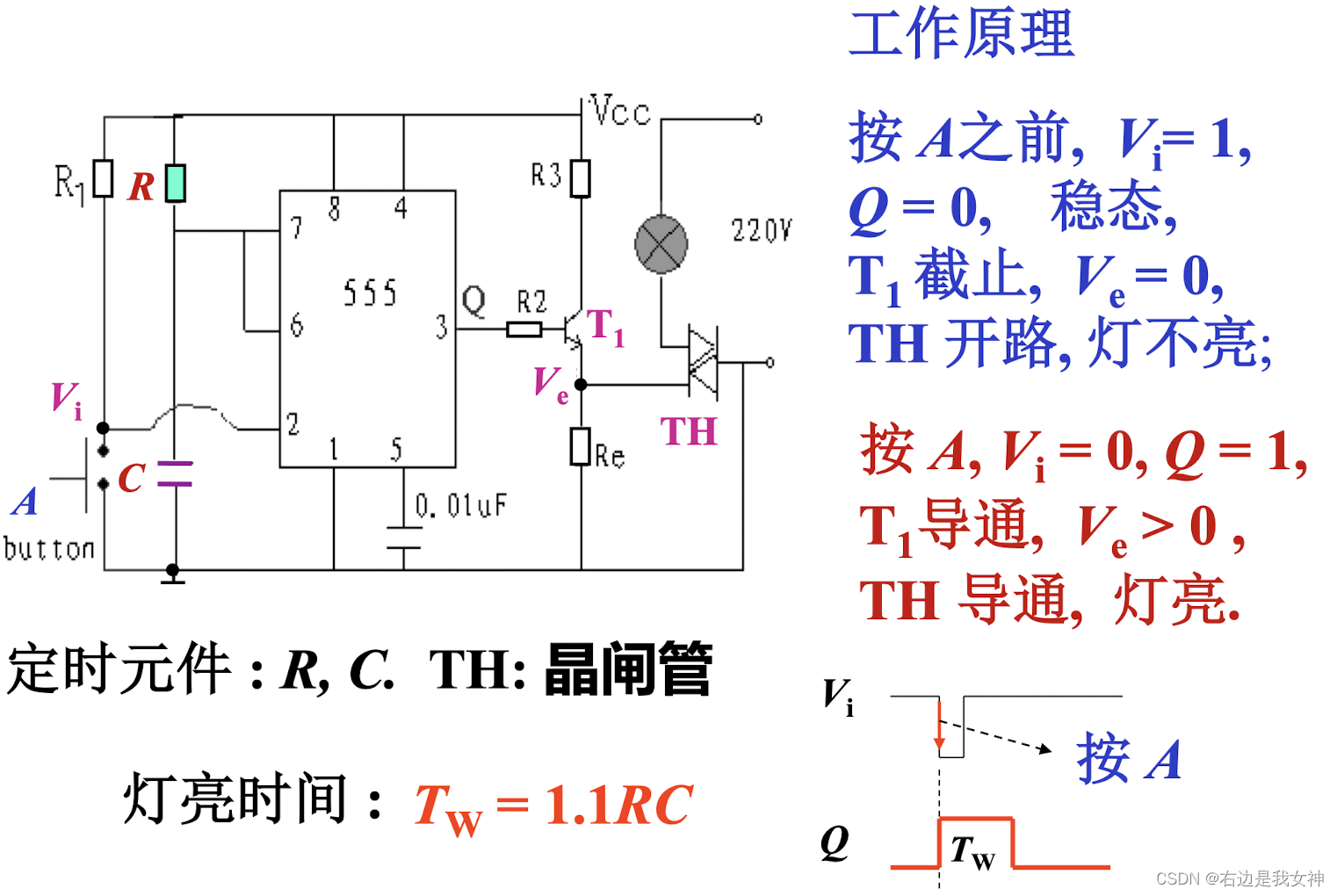

2. 定时，如楼道照明


3. 延时

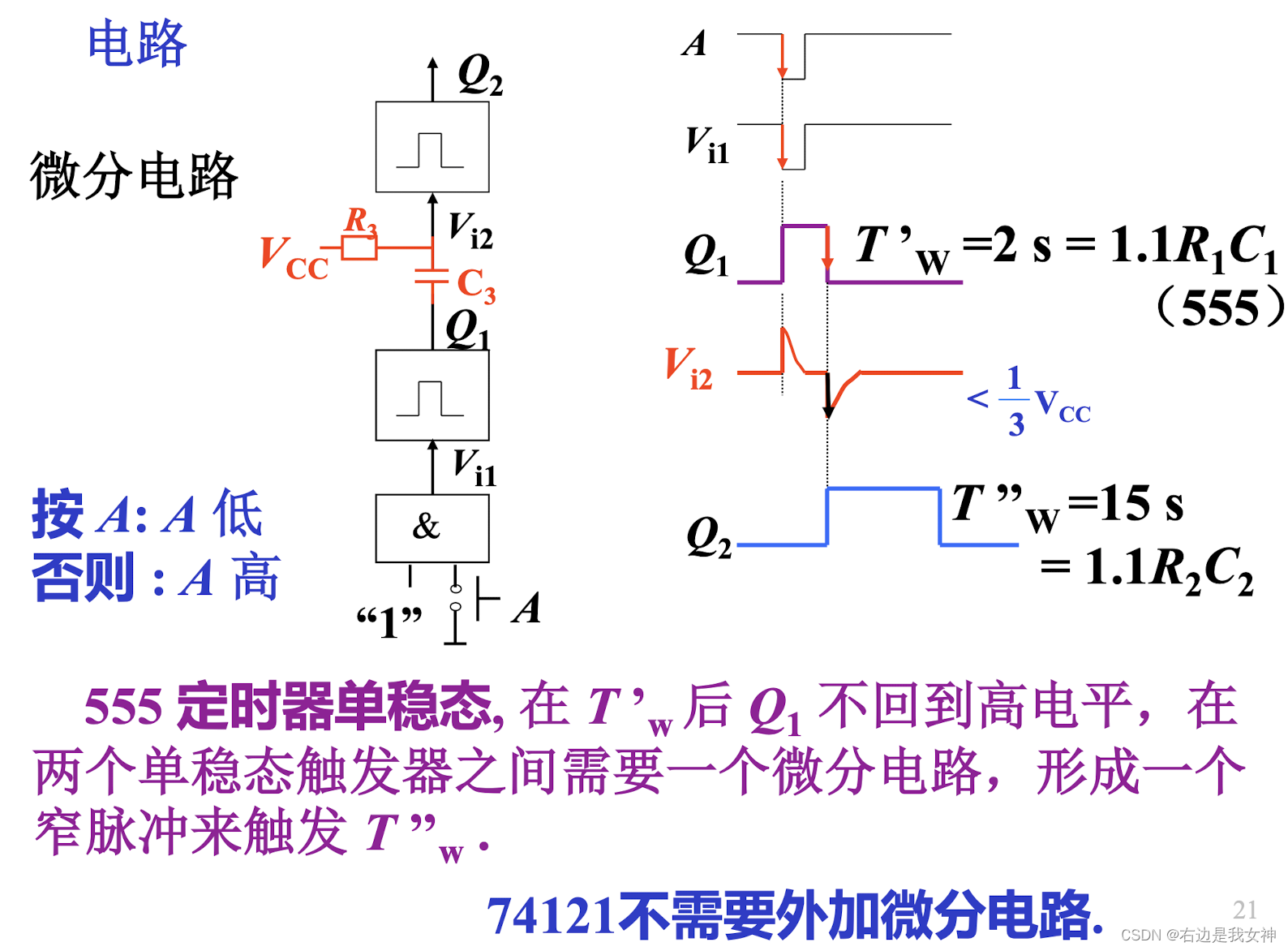

就是说，$Q_1$变低后，I往$C_3$走，$V_{i2}$变成低电平。

74121

工作原理

1. 稳态时，$Q=0$，$\bar{Q}=1$，$B=0$或$A_1=A_2=1$;
2. 要实现下降沿触发，B接高电平，下降沿触发信号由$A_1$或$A_2$中的任意一个或两个输入；
3. 要实现上升沿触发，KaTeX parse error: Expected 'EOF', got '&' at position 4: A_1&̲A_2至少有一个接低电平，上升沿信号由B输入。

其中$T_w=0.7RC$

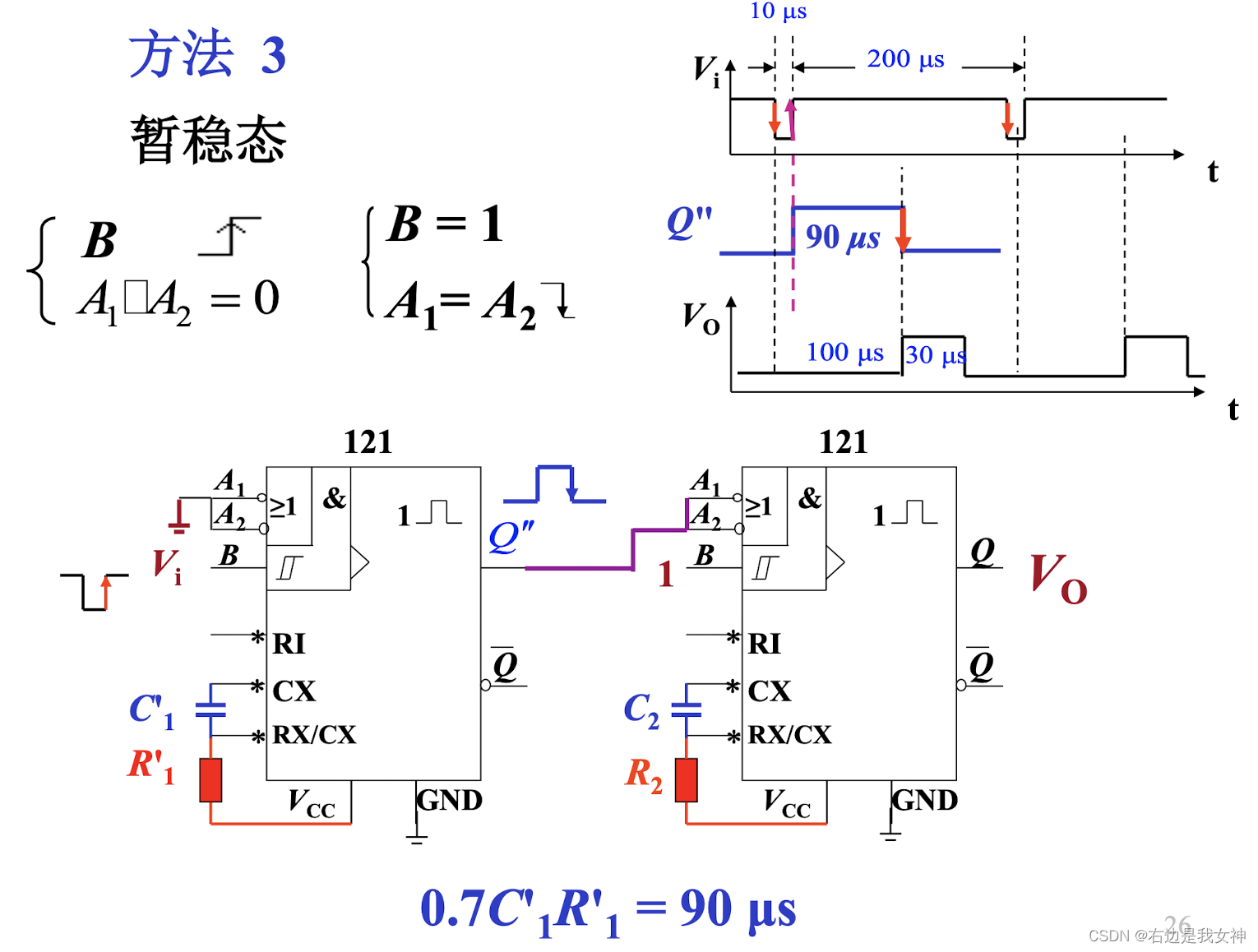

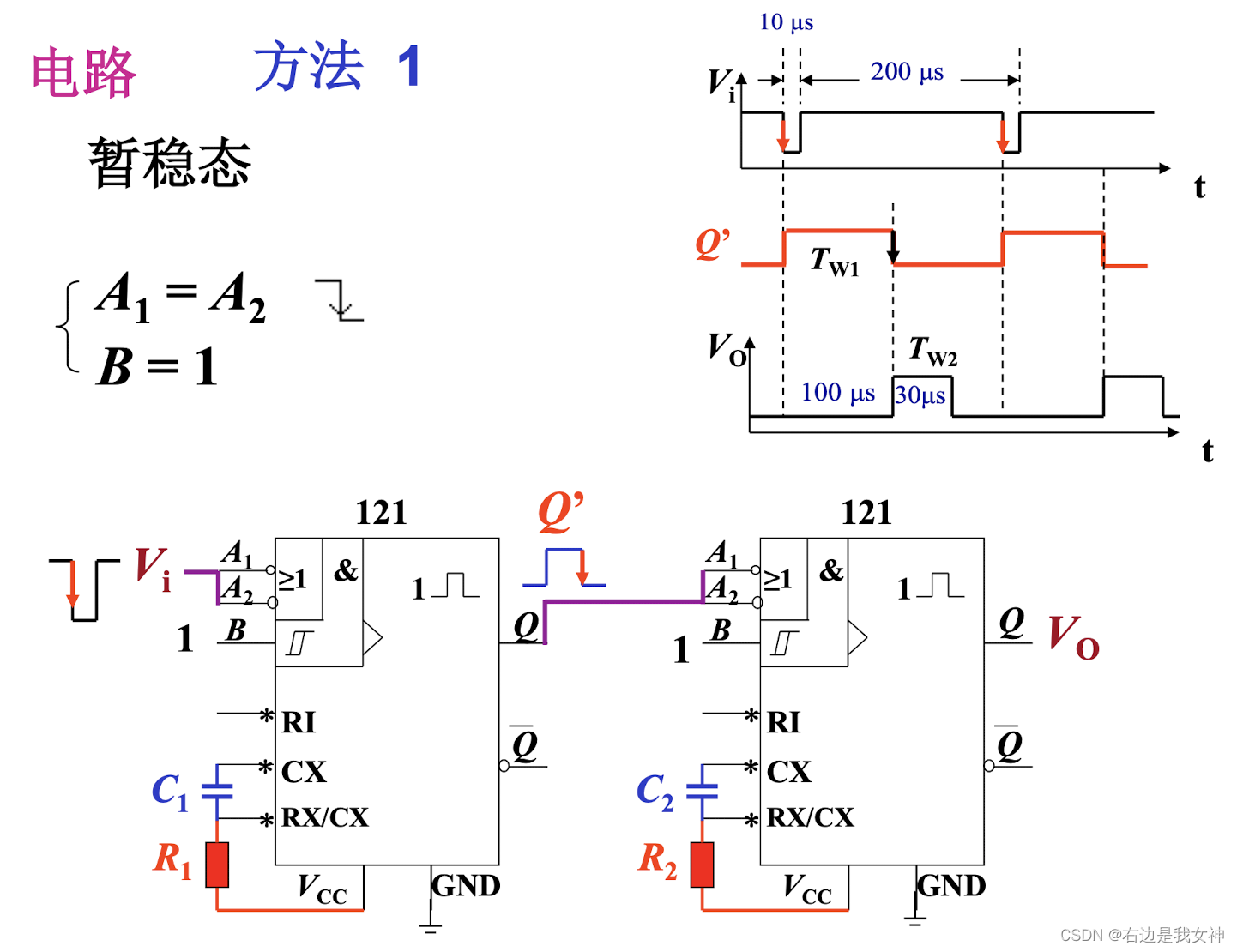

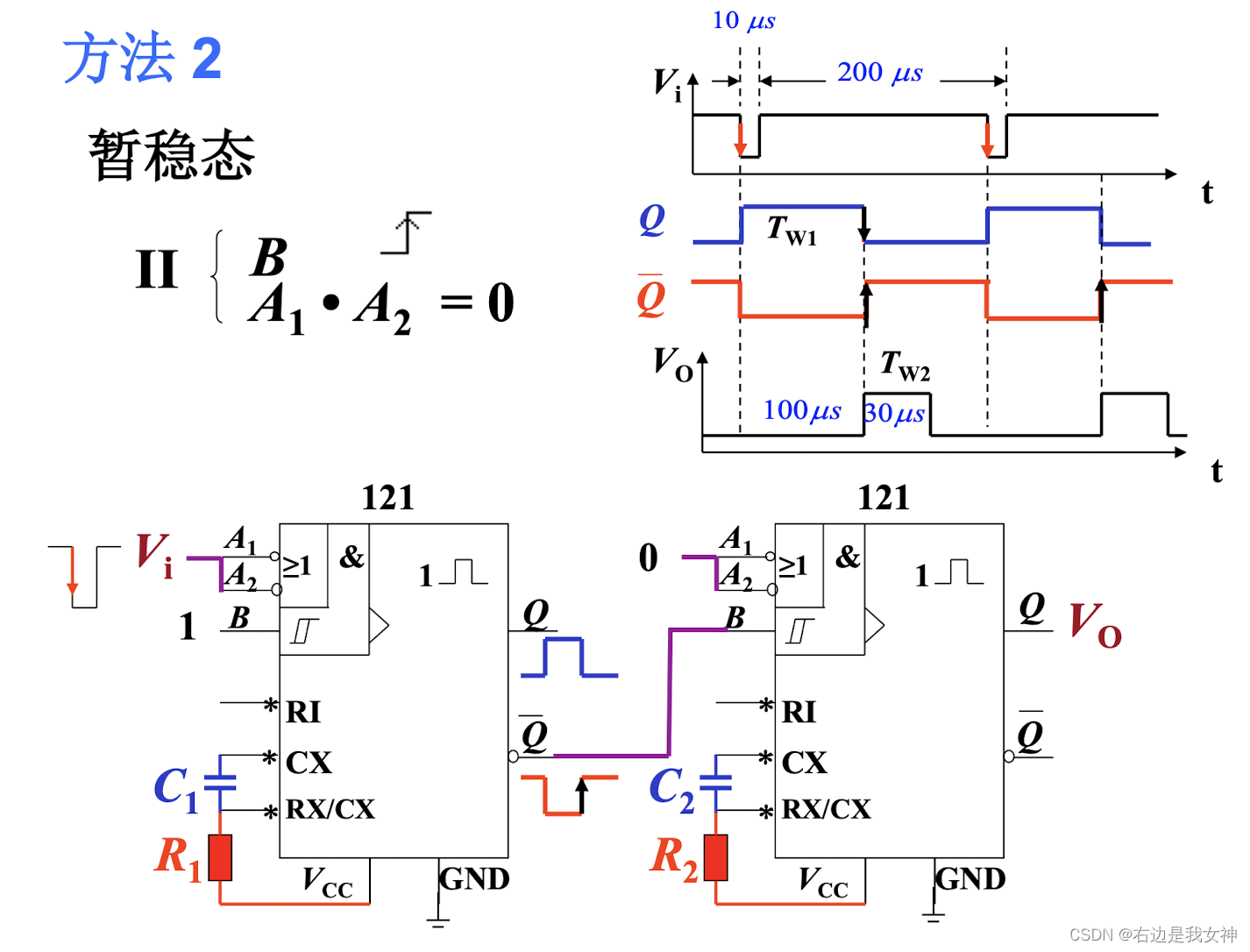

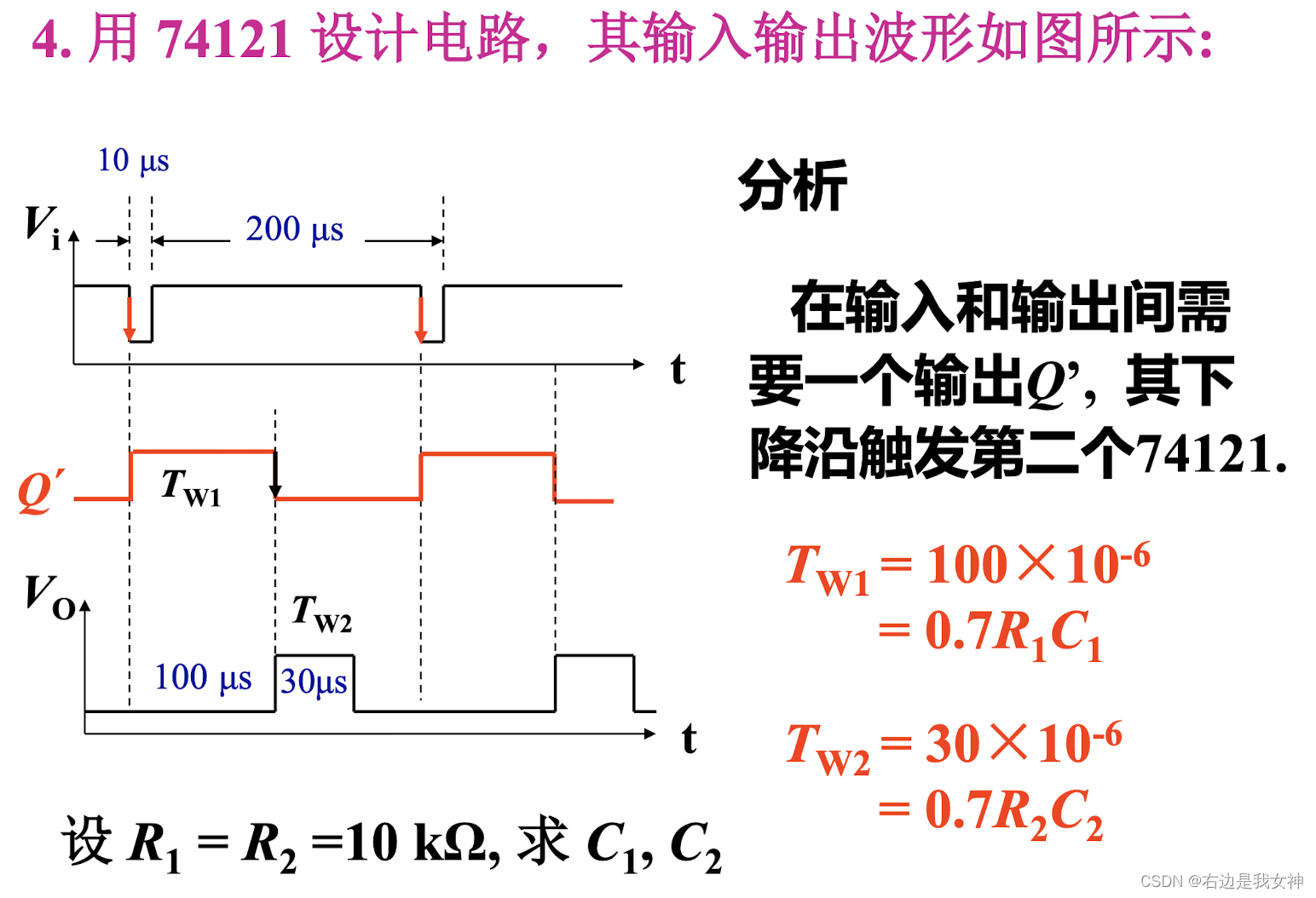

74121实现两段延时

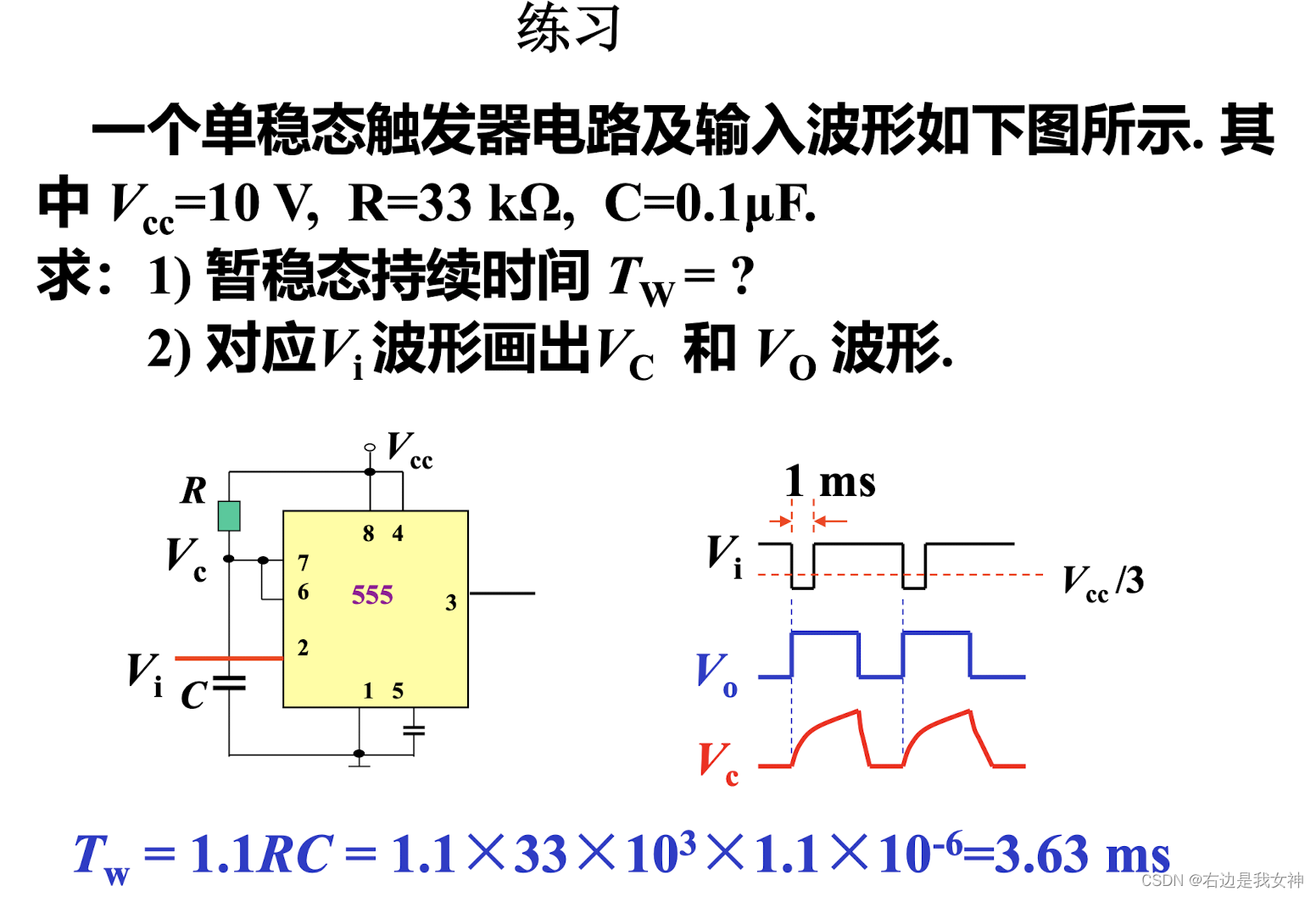

题型十五：单稳态触发器的计算
