柔性气囊abaqus仿真步骤

**

  1. 导入三维模型 ，例如：用SolidWorks绘制的三维模型图保存成英文的x_t格式放入abaqus工作目录中；

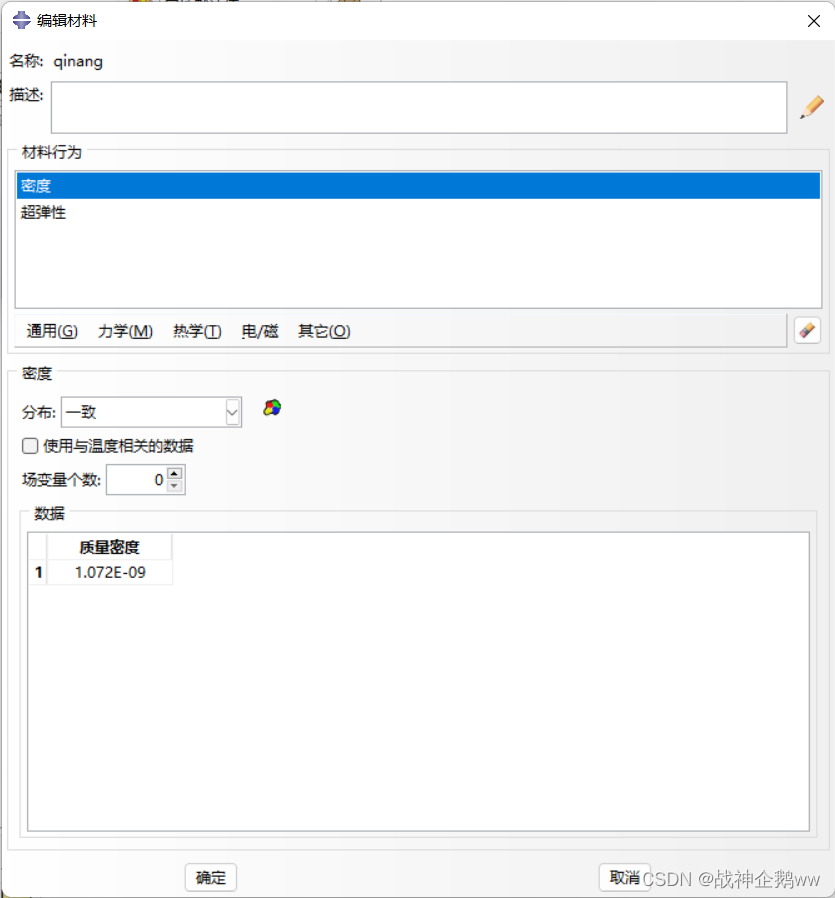

  2. 创建材料、分配材料，本文材料选用硅胶，设置密度、超弹性；设置材料密度

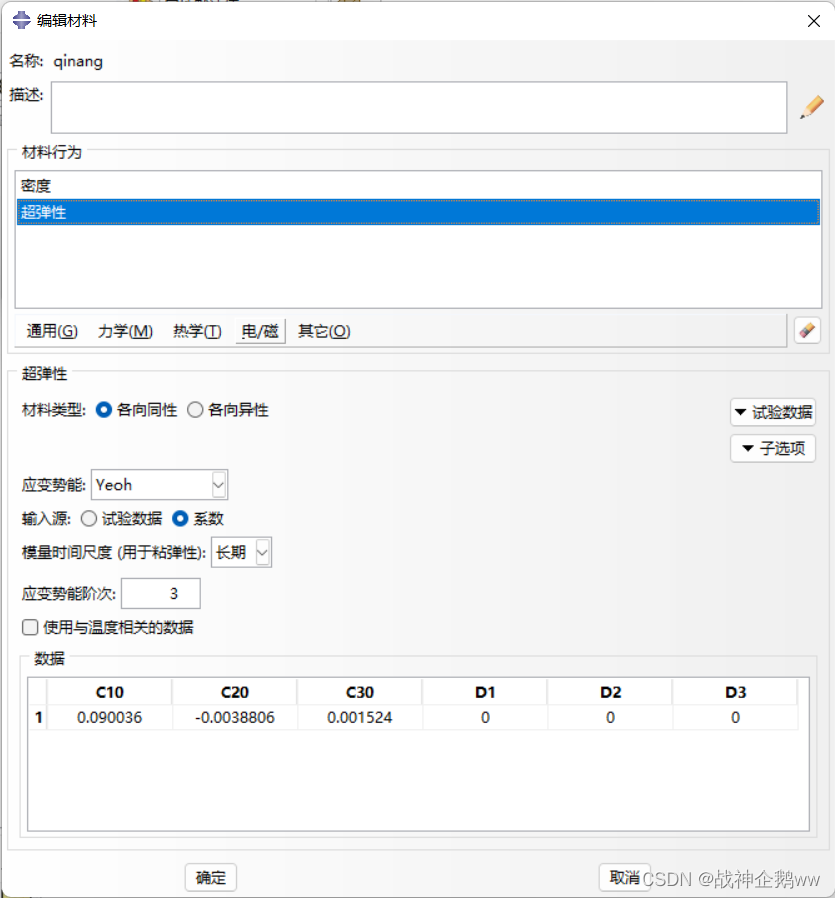

    超弹性

  3. 装配；

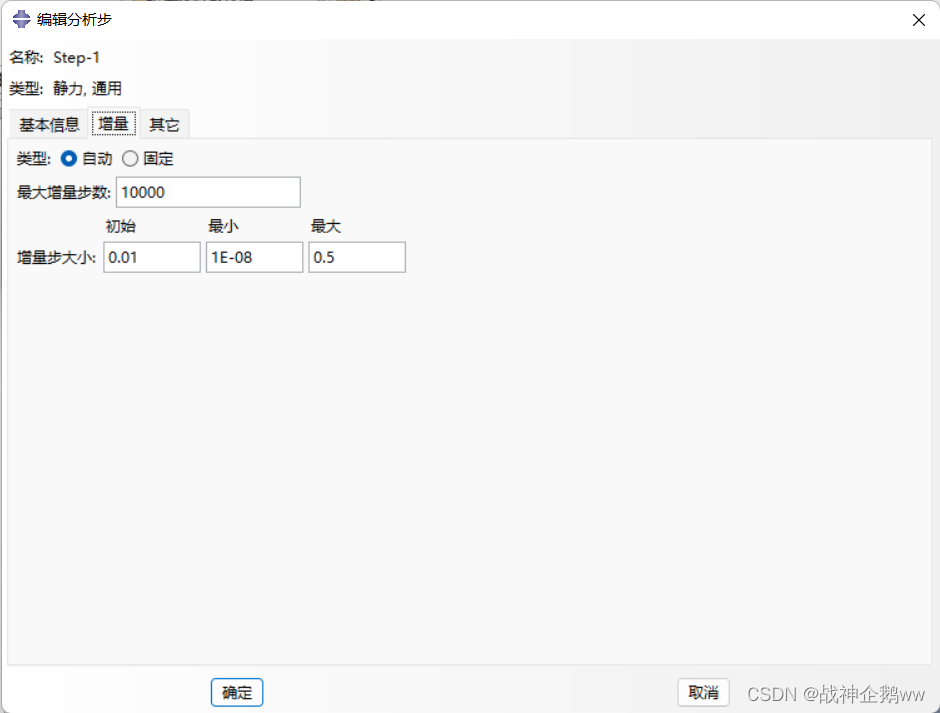

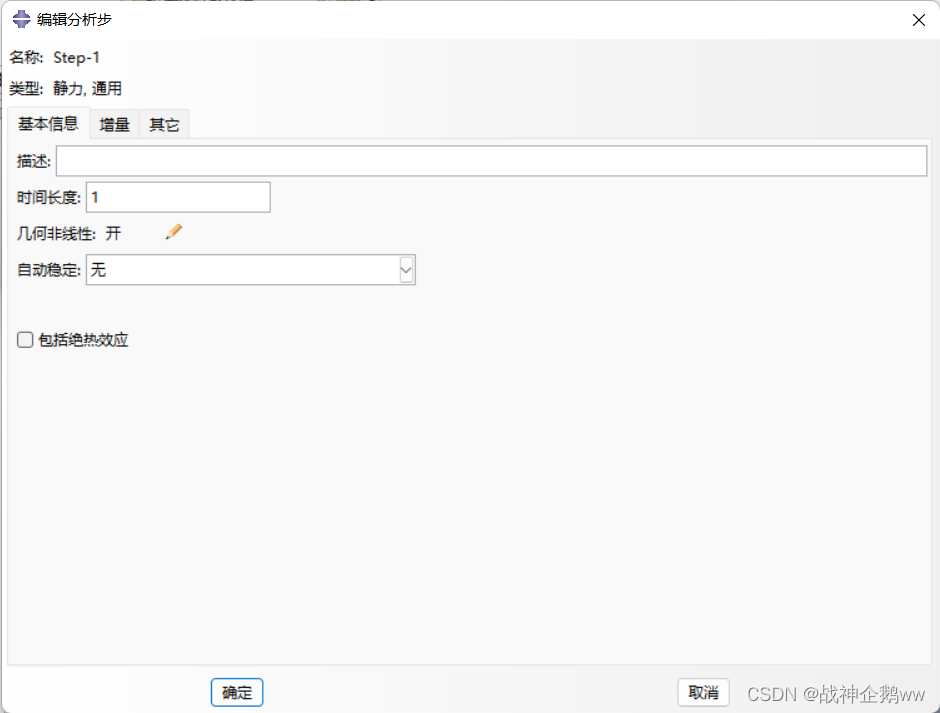

  4. 创建分析步，记得打开几何非线性；
    在这里插入图片描述
    在这里插入图片描述

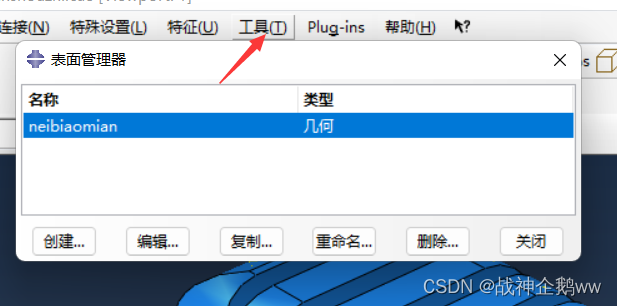

  5. 创建相互作用，最好事先设置好相互作用表面，本位采用的是气囊内表面；设置好相互作用表面

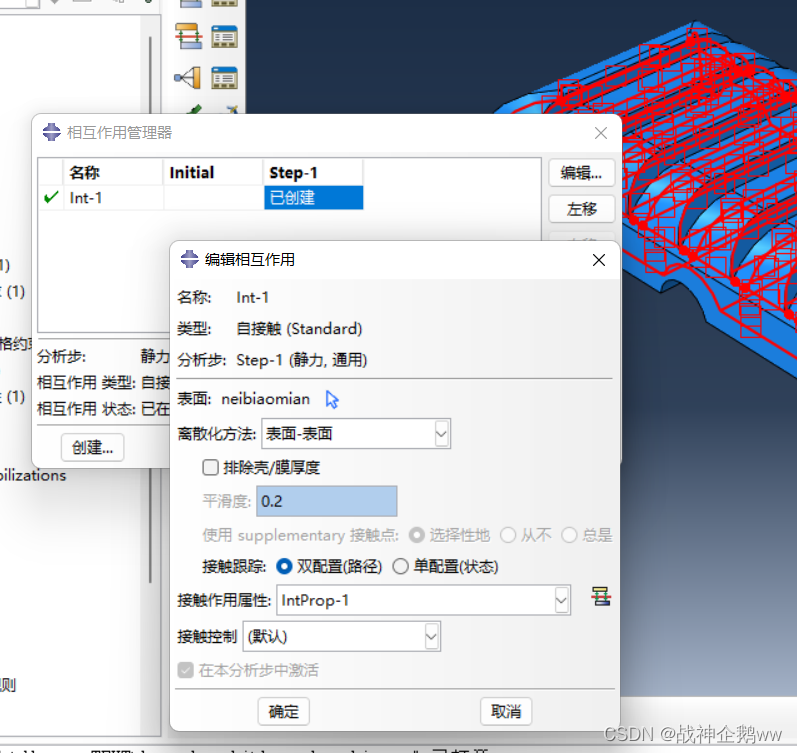

    下面是相互作用，内部的自接触
    在这里插入图片描述

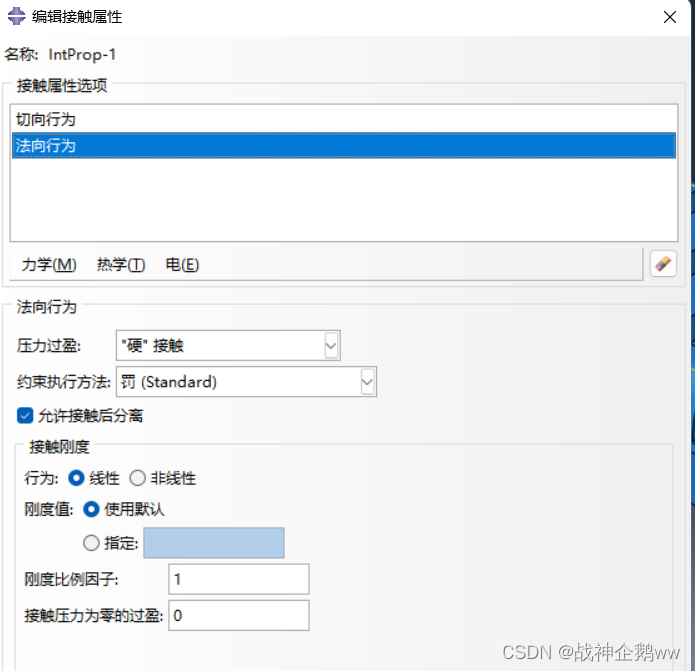

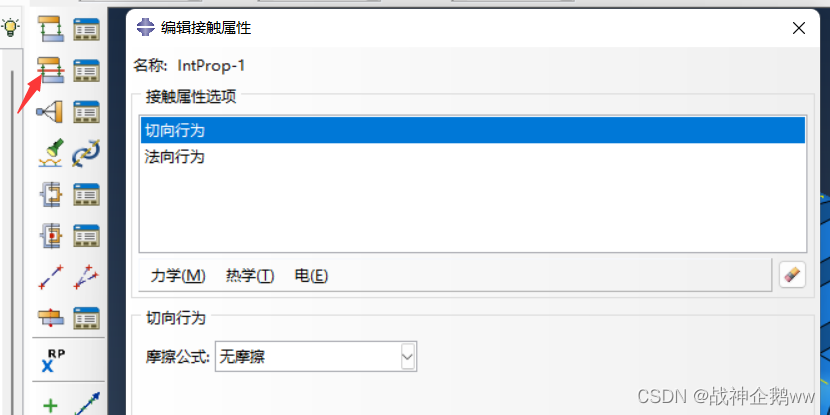

    编辑接触属性
    在这里插入图片描述
    在这里插入图片描述

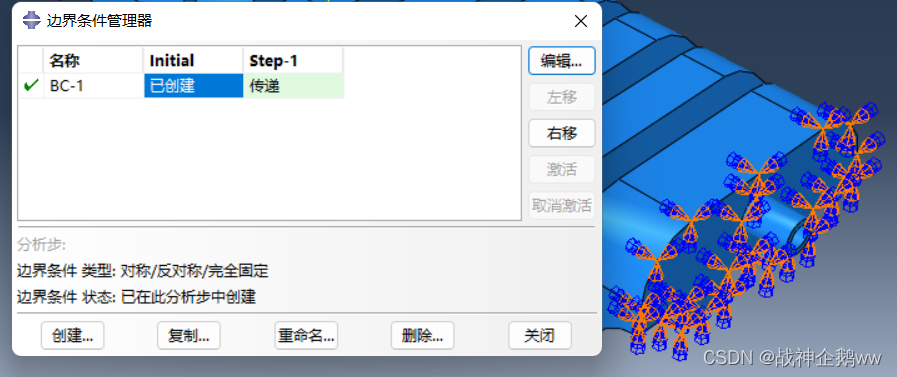

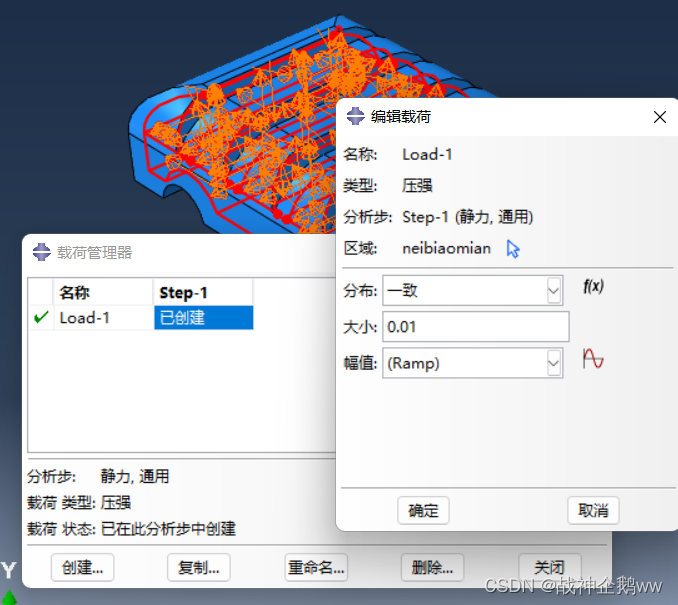

  6. 添加载荷及固定不要忘了固定，否则会导致不收敛
    在这里插入图片描述
    在这里插入图片描述

  7. 划分网格

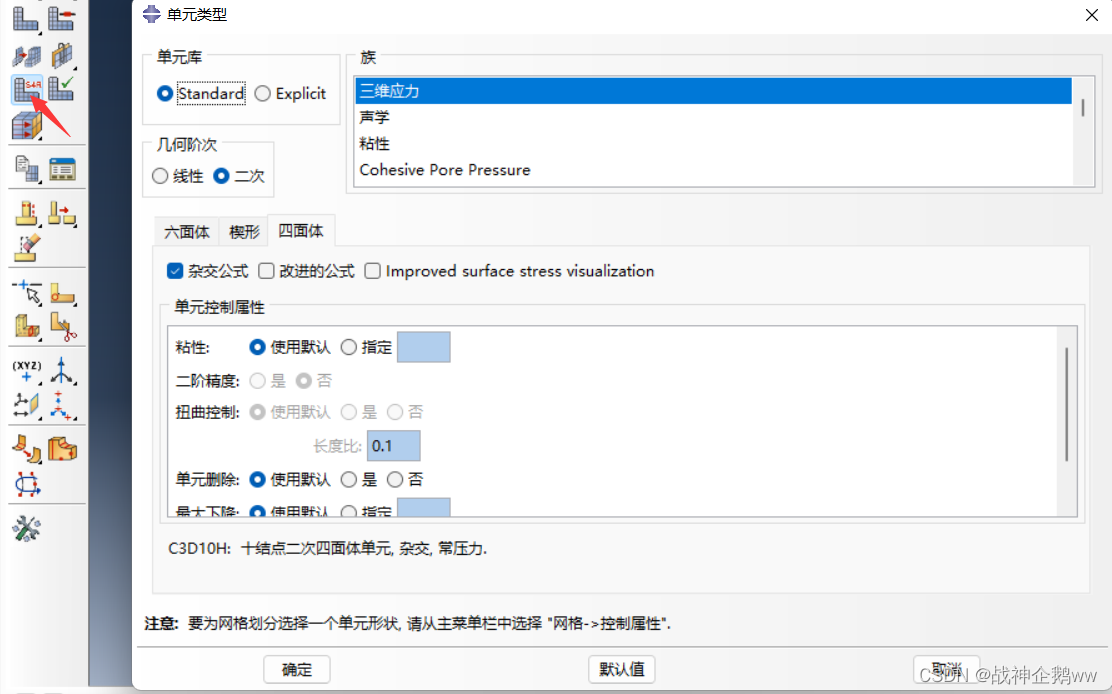

    先设置为四面体
    在这里插入图片描述

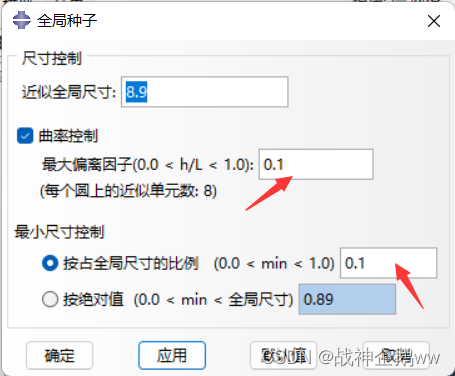

    第二步整体网格划分
    在这里插入图片描述

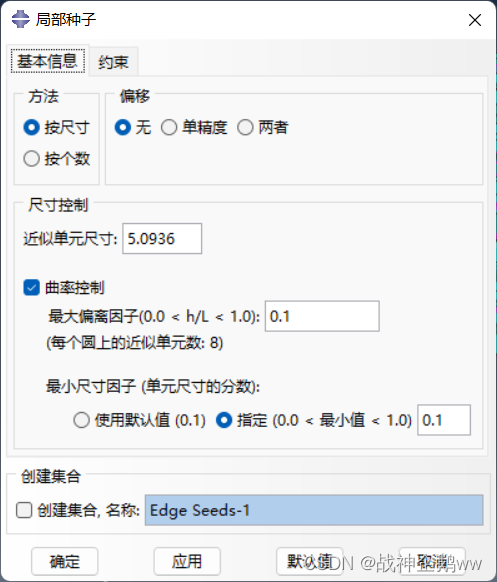

    第三步局部网格划分，这里选择的依然是内表面记得选择允许单元数目增加或减少
    在这里插入图片描述
    在这里插入图片描述

  8. 提交作业
