【LTSPICE】导入线艺Coilcraft所有电感的库

最新推荐文章于 2024-06-26 15:49:17 发布
最新推荐文章于 2024-06-26 15:49:17 发布
阅读量798 收藏 9
点赞数 7
分类专栏： LTspice 电力电子 电力电子仿真 文章标签： ltspice 电力电子 电力电子仿真 仿真
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46413772/article/details/135912410
版权
本文介绍了如何从Coilcraft官网下载并导入其所有型号电感库到LTSPICE中的过程，包括下载、解压、复制lib文件夹以及如何在LTSPICE中新增元件参数。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

有一种方法能够直接把Coilcraft旗下的所有型号的电感库一次性导入LTSPICE中。这里做一下记录

首先去官网下载这个库，也可以直接在我的个人页面的资源中找到。

  1. 下载后解压。在这里插入图片描述

  2. 双击打开。
    在这里插入图片描述

  3. 复制lib文件夹。
    在这里插入图片描述

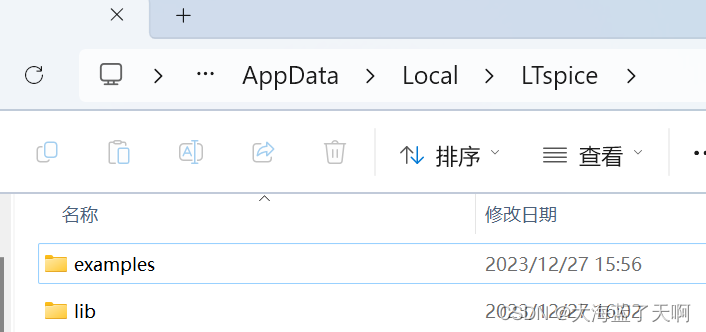

  4. 打开LTSpice的软件自带库到下图中的这一级（关于如何找到这个文件夹，可以见我的另一篇博客
    【LTSpice】导入第三方元件库 之 subckt文件类型
    中的第三步）

在这里插入图片描述

  1. 粘贴刚刚复制的lib库（不会覆盖。但是如果担心被覆盖，可以先把原lib文件夹做个备份）

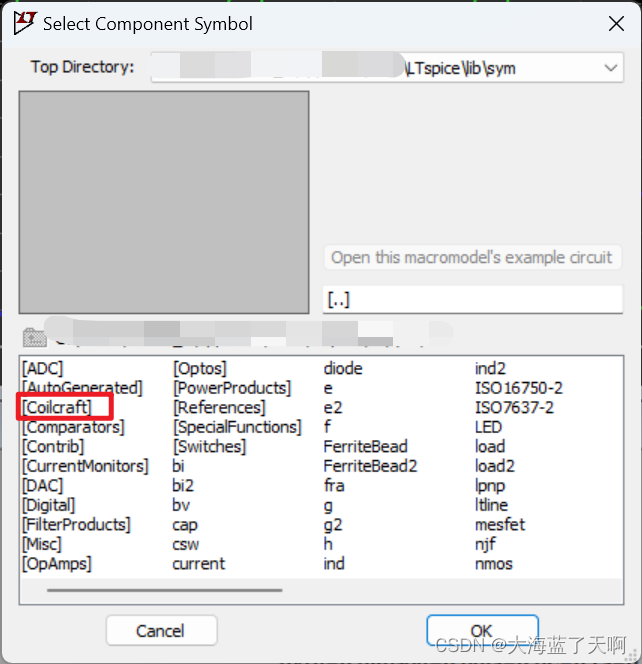

  2. 重启LTspice，新增component。新增的电感参数就在这个文件夹下
    在这里插入图片描述
