【LTSPICE】宏模型中的语法分析（持续更新）

声明：本篇文章用来总结模型文件、仿真文件中的语法，写给自己看的，格式和内容上比较随意

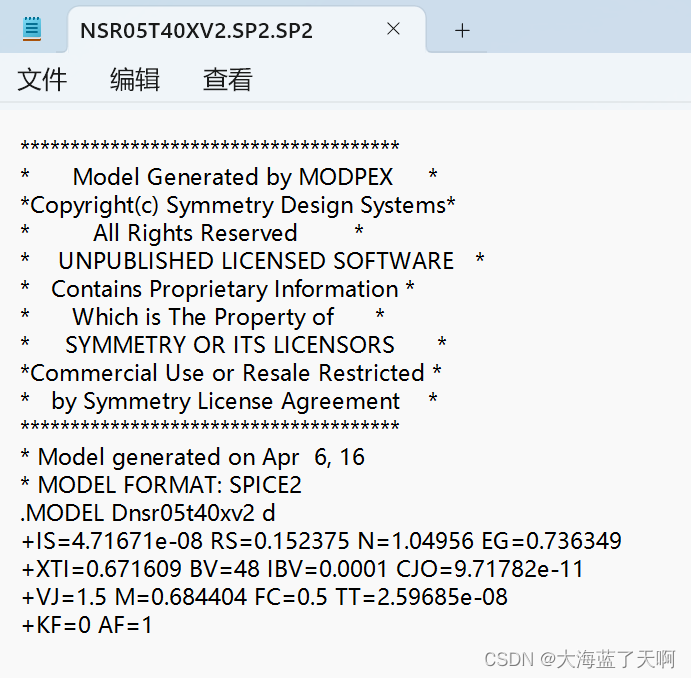

上图是在安森美官网上下载的一款二极管的spice模型文件。

• * + 字符串：注释，能看到这篇文章的应该都懂啥叫注释
• .model：.+一个词是命令语句，.model表示接下来要定义一个新的元器件的参数。格式为.model <元件名字> <元件类型>
  • 所以Dnsr……是这个元器件的名字（可以随意修改），d是这个元器件的类型，d表示二极管

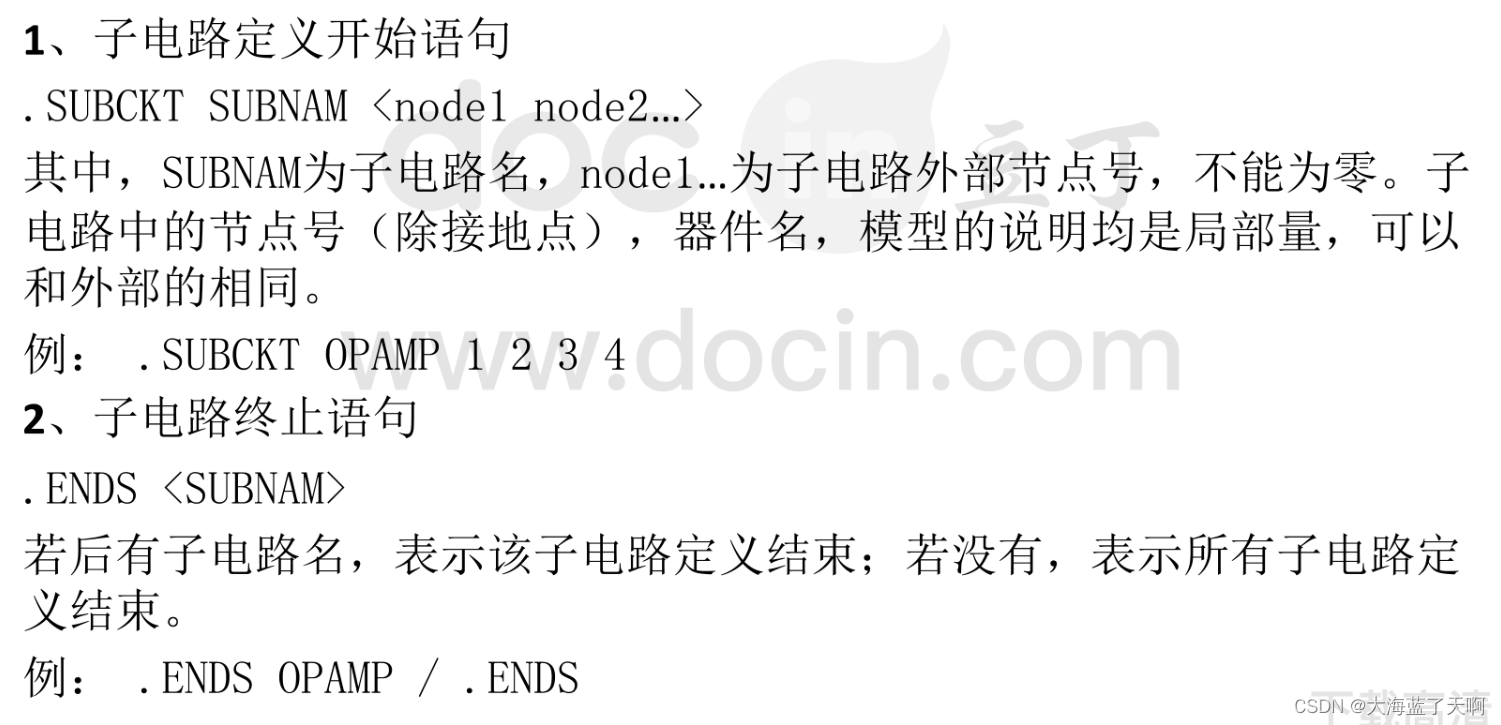

  • 值得一提的是，模型文件中有两种命令语句，一种是.model，一种是.subckt，.model用于建立已有的模型，但给定具体的参数，所以.model后面都跟着很多具体的参数，且形式比较简单
• +：表示和上一条语句在同一行，所以从IS开始到AF都和.MODEL在同一行

SPICE语法

一些命令语句

.tran

如果要像psim、simulink等软件一样进行最基础的仿真功能，则在添加原理图之后一定要添加一个.tran命令，其实就是做瞬态仿真transient的简写

startup

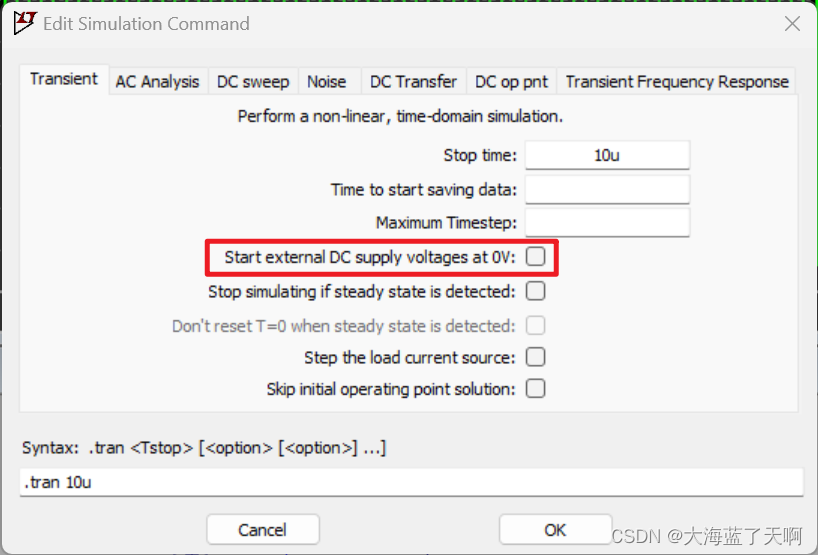

也就是勾选红框中后会显示的命令

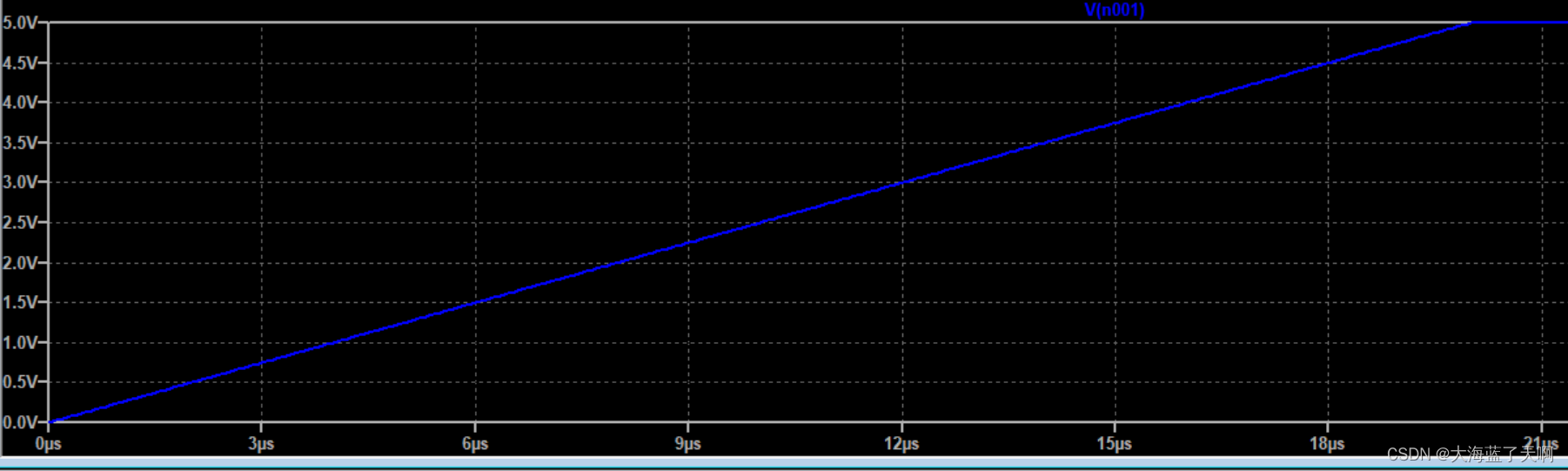

其实就是软启动。加上这个命令后，所有的独立电压源和电流源在仿真开始后从0线性上升至你设置的值，时间是20us。比如我设置的电压源是5V

steady和nodiscard

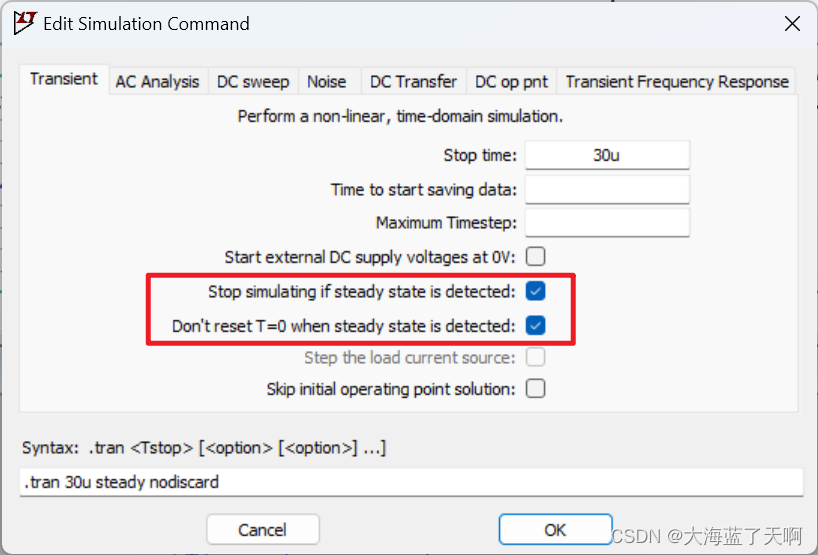

也就是勾选红框中后会显示的命令

steady是指在检测到系统稳定后自动停止仿真。在什么情况下用呢？比如我不知道多久能稳定，所以给了一个比较大的值（比如100s），但是运行后50s就稳定了，50s之后的仿真显然是没必要继续跑的，浪费时间和空间。steady可以在50s检测到稳定时自动停止仿真。

但是steady会自动把前面不稳定的波形删掉，只留下稳定的一小部分，如果要分析暂态过程的话就要用到nodiscard的，同样是检测到稳定后停止仿真，但不再删掉前面暂态的部分
