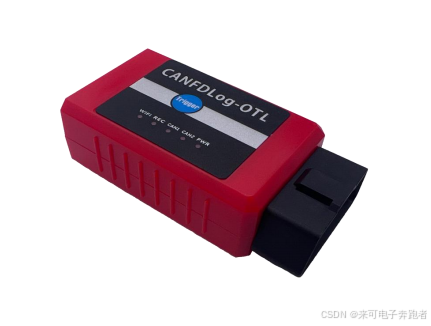

南金研CANFDLog-OTL数据诊断仪对小米SU7 Ultra进行UDS诊断服务

南金研CANFDLog-OTL数据诊断仪对小米SU7 Ultra进行UDS诊断服务的操作流程如下：

一、设备连接与配置

‌网络配置‌

将诊断仪切换至Station模式，连接至与测试PC相同的无线局域网，确保IP地址动态获取正常‌。
若需有线连接，可通过USB或以太网直连，但需根据车型接口兼容性选择物理连接方式‌。

‌参数匹配‌

确认小米SU7 Ultra的CANFD总线波特率（如2Mbps数据段）与诊断仪设置一致‌。
设置诊断仪为物理寻址（需SU7 Ultra的ECU物理地址）或功能寻址模式‌。
二、诊断服务执行流程

‌诊断初始化‌

使用诊断软件（如南金研VBDSP）建立与ECU的通信会话（如10 03进入扩展会话）‌。

‌核心UDS服务操作‌

‌读取故障码‌：发送19 02服务请求，解析ECU返回的DTC列表‌。
‌清除故障码‌：通过14 FF 00服务执行全系统故障码清除‌。
‌数据读写‌：
读取DID数据（如车辆VIN）：使用22 F1 90服务‌。
配置字刷写：通过2E服务写入特定DID，用于区分车型配置‌。
‌程序刷写‌：
调用34服务设置单次刷写块长度，配合36/37服务进行分段传输‌。
刷写完成后需执行31 01服务激活新程序‌。

‌实时监控与调试‌

在诊断软件中查看ISO15765-2协议层数据流，分析N_PDU时序及错误码（如NRC 31表示请求超时）‌。
通过手动命令输入区发送自定义诊断报文，用于非标服务验证‌。
三、注意事项

‌安全机制‌

刷写操作前需执行安全访问（27服务）解锁ECU写入权限‌。
建议产线环境中启用WPA2PSK AES加密传输，防止数据篡改‌。

‌兼容性验证‌

确认小米SU7 Ultra的UDS诊断规范符合ISO14229-1标准，避免因厂商自定义服务导致操作失败‌。

‌日志记录‌

启用诊断仪的SD卡存储功能（支持128GB），记录完整诊断会话数据用于质量追溯‌。
四、典型应用场景示例
‌产线终检‌
批量执行19 02→14→2E流程，完成故障码清除及配置字写入‌。
‌售后维护‌
通过22服务读取电池管理系统DID数据，配合31服务重置SOC校准值‌。

以上流程需结合南金研VBDSP软件或第三方工具（如CANoe）进行可视化操作‌。
