微机原理——86/88BIU与EU的流水线功能

简述

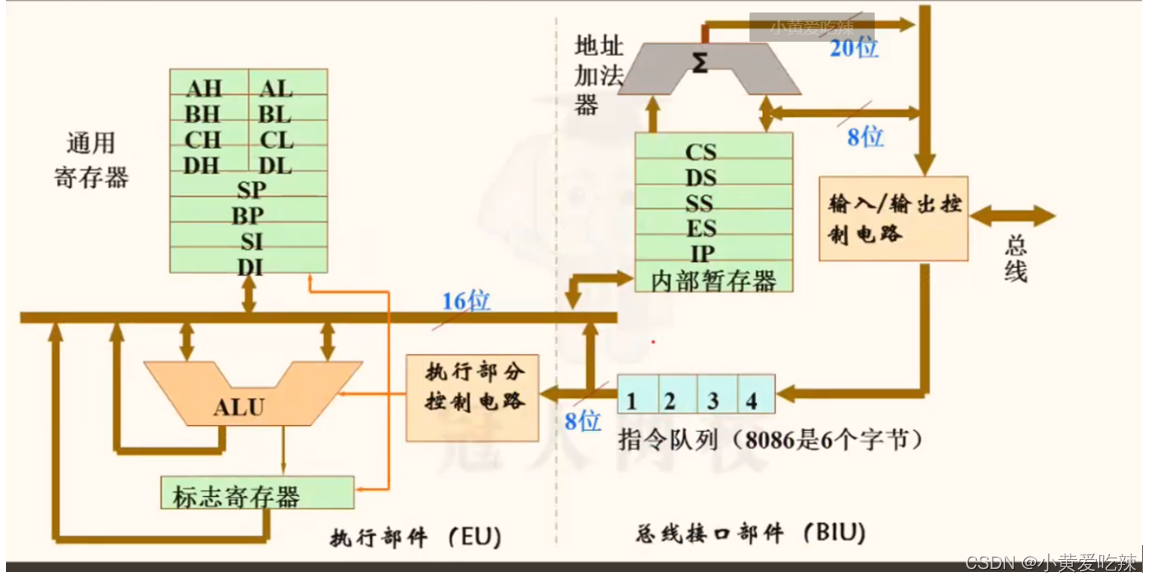

总线接口单元BIU是负责CPU对存储器和外设进行访问，执行单元EU是负责指令的译码、执行和数据的运算；两个单元相互独立，各自操作，并行执行，实现指令预取、分析指令、执行指令的流水线操作。

流水线操作

BIU：负责CPU对存储器和外设进行访问

（1）取指令（MOV、SUB、ADD...）：从内存或外设接口取指令，送指令队列

（4）取操作数：计算操作数在内存中的物理地址，并把和指令配对的操作数取出

（7）送EU：将EU加工好的数据送内存或外设接口

EU：负责指令的译码、执行和数据的运算

（2）指令队列取指令：在指令队列把指令取出来，送到控制器

（3）分析指令：识别指令的操作功能（MOV、SUB、ADD...）

（5）执行指令：在ALU中运算加工

（6）传BIU：将运算加工好的数据送回BIU
