如何将立创元器件封装库导入AD库

最近负责的一个项目中需要设计PCB，在此过程中遇到原理图封装的问题，在立创中有大量·的原理图封装可以使用，现在把思路和经验分享给大家。

立创EDA 立创商城

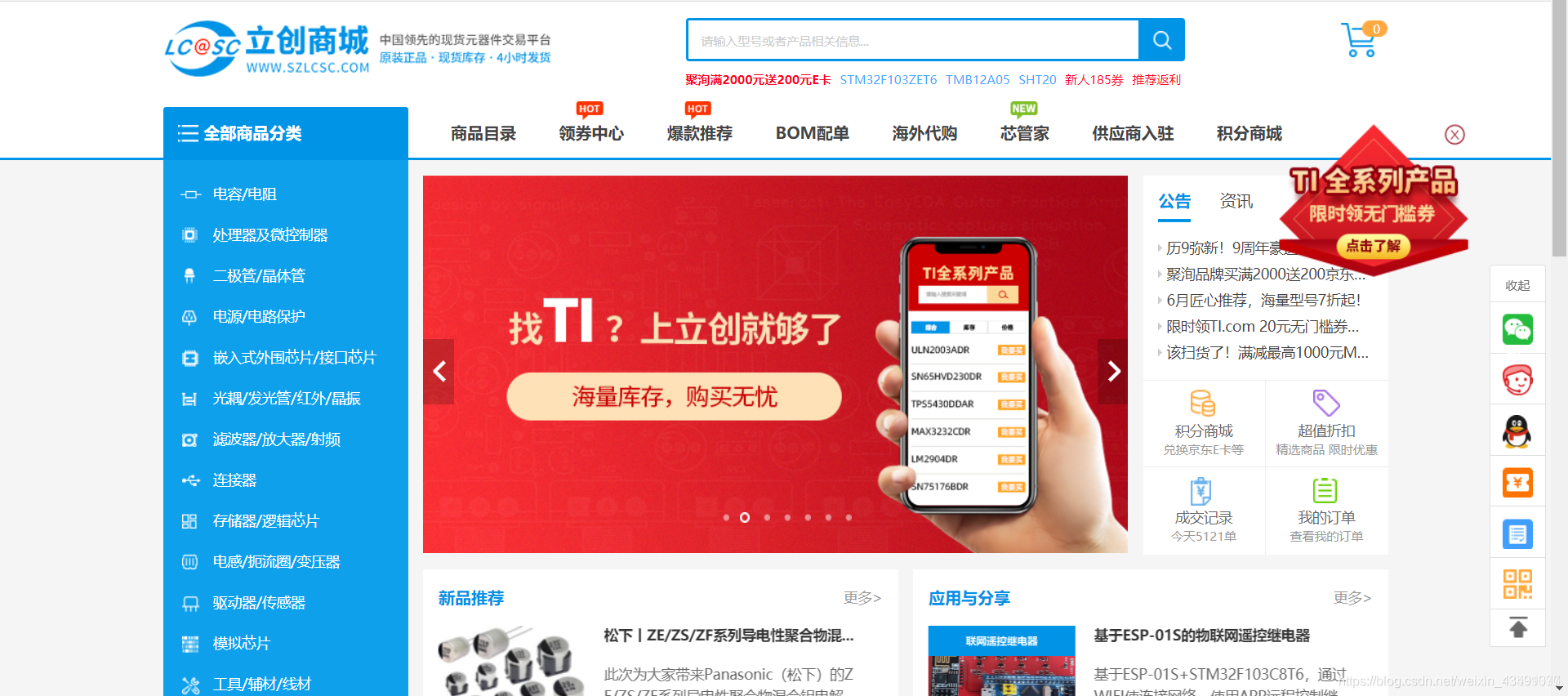

打开立创商城网站后，立创
在这里插入图片描述
我们开始搜索自己所用的元器件已经他的封装库。

操作步骤

1.搜索元器件

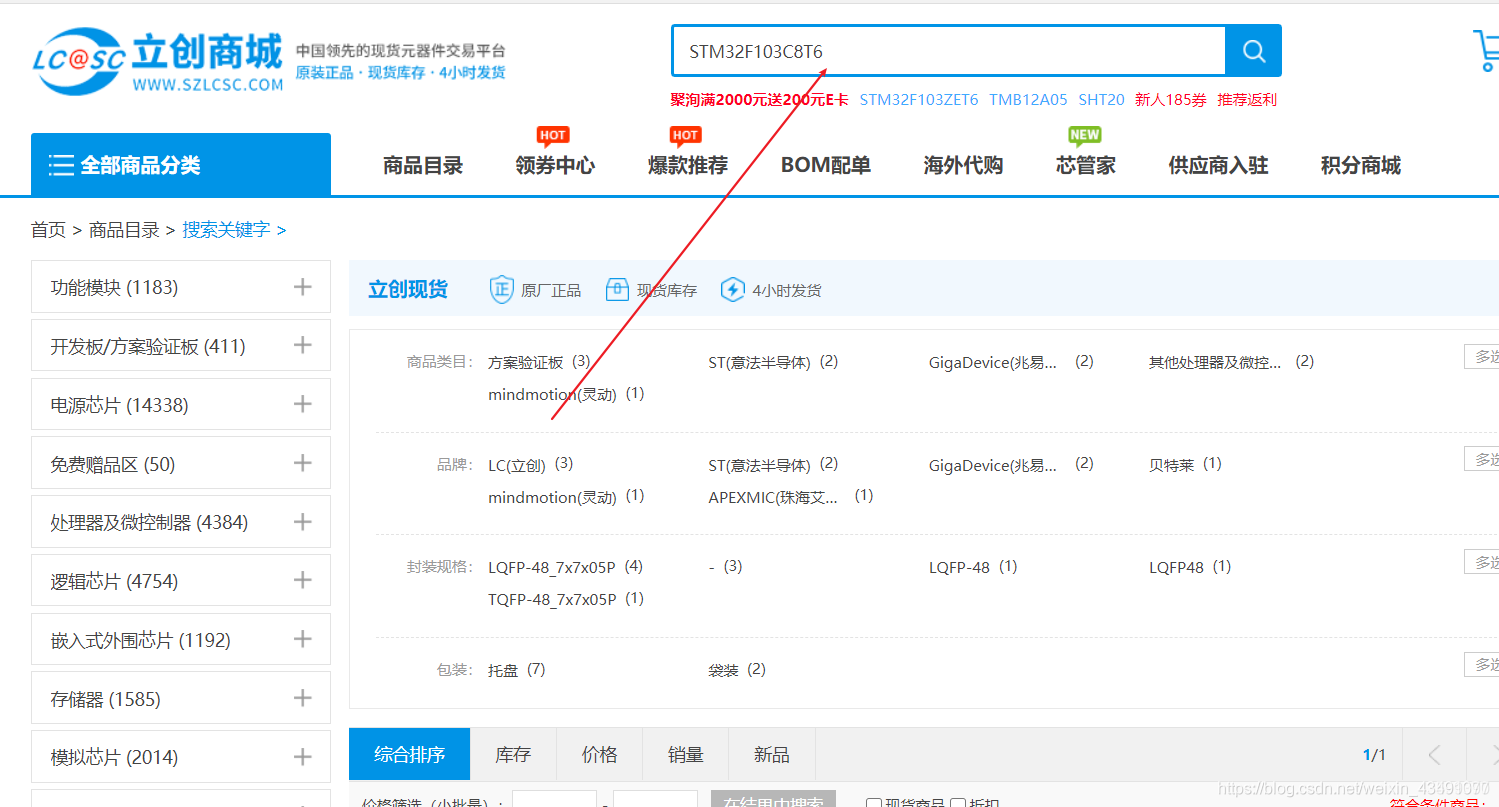

例如搜索STM32F103C8T6芯片
在这里插入图片描述
结果如下，

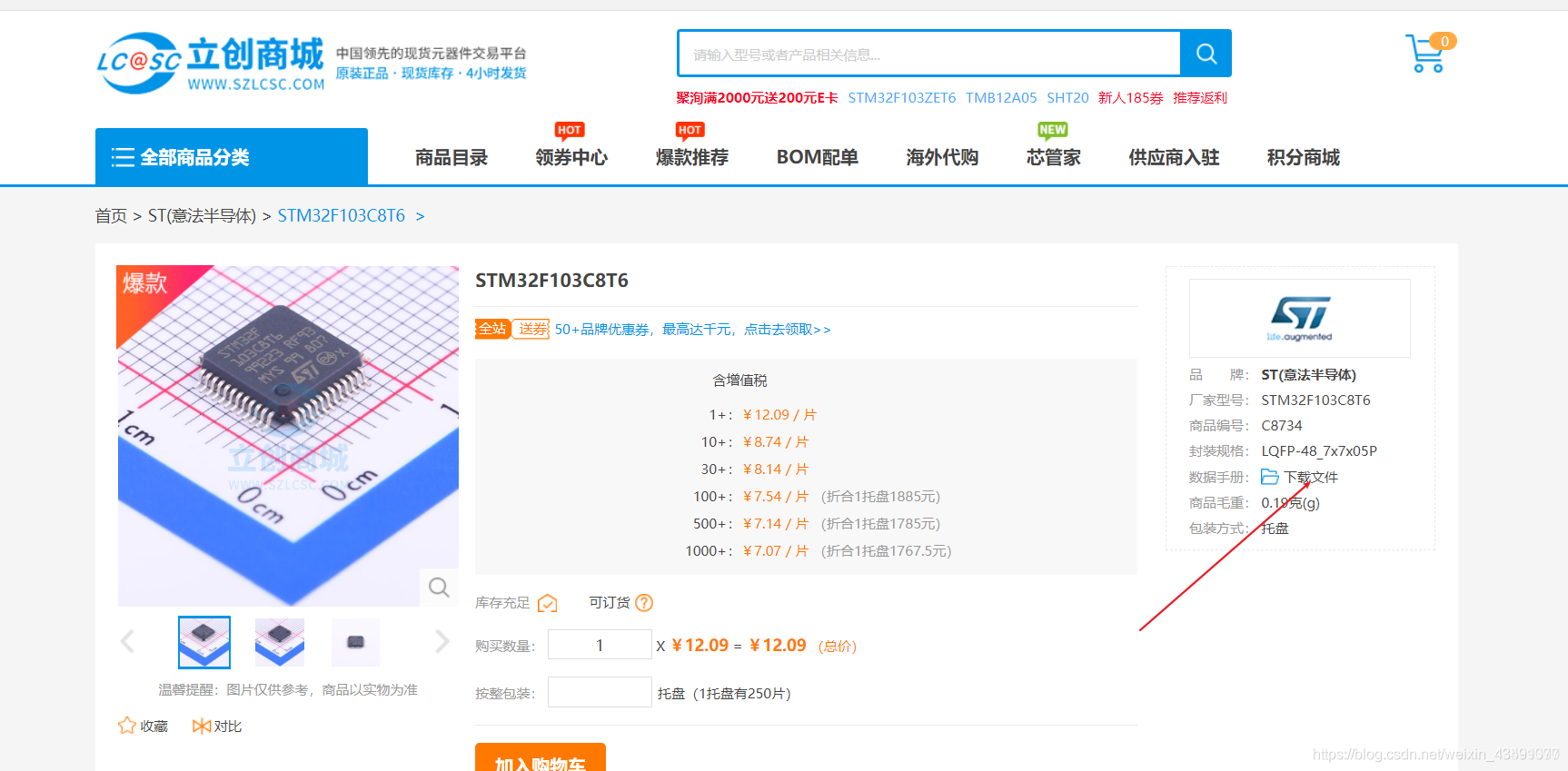

2.开始下载文件

3.点击下载文件链接

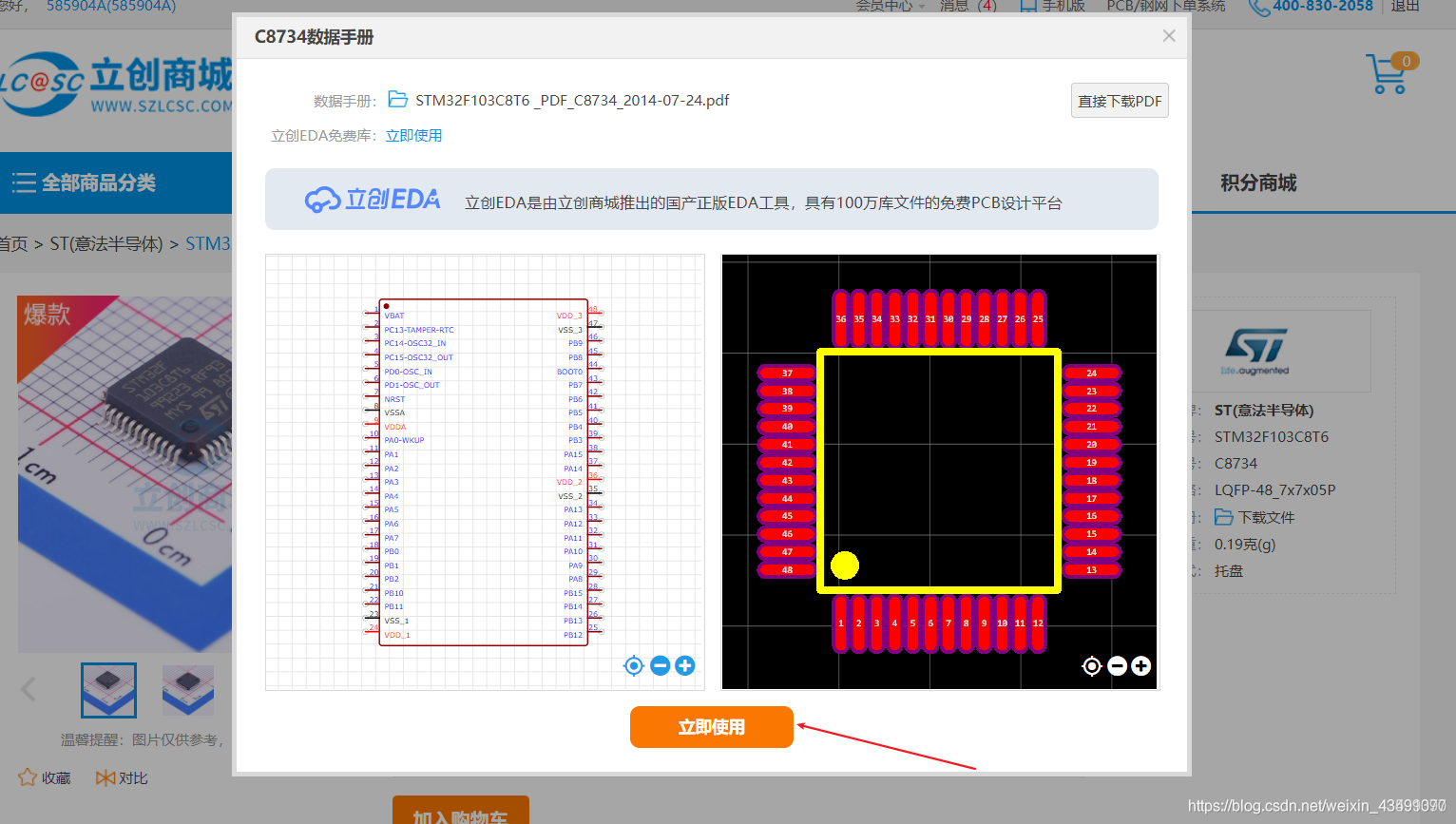

出现如下图片情况，点击立即使用
在这里插入图片描述
4.出现了工程文件，记得注册账号，保存到工程

在这里插入图片描述

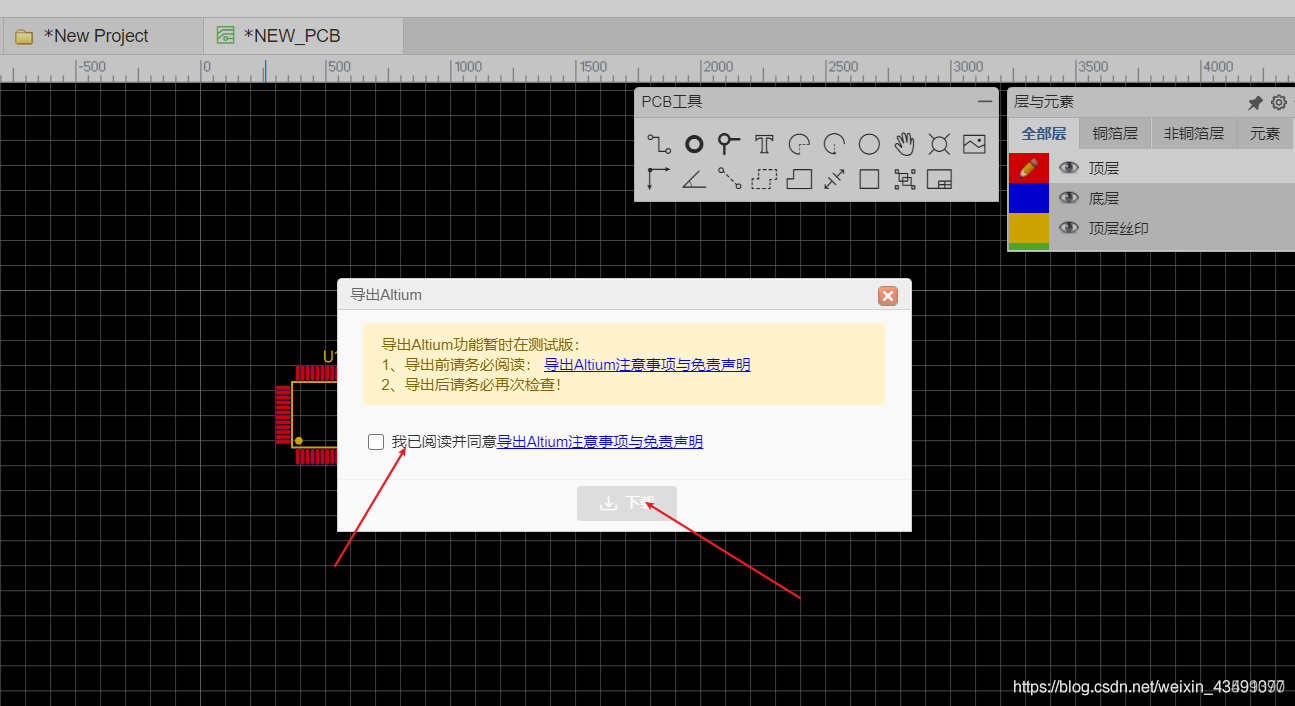

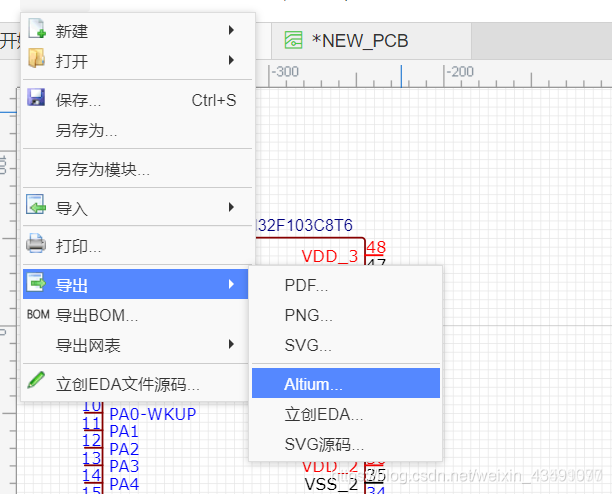

5.导出AD文件，如下图操作。

在这里插入图片描述

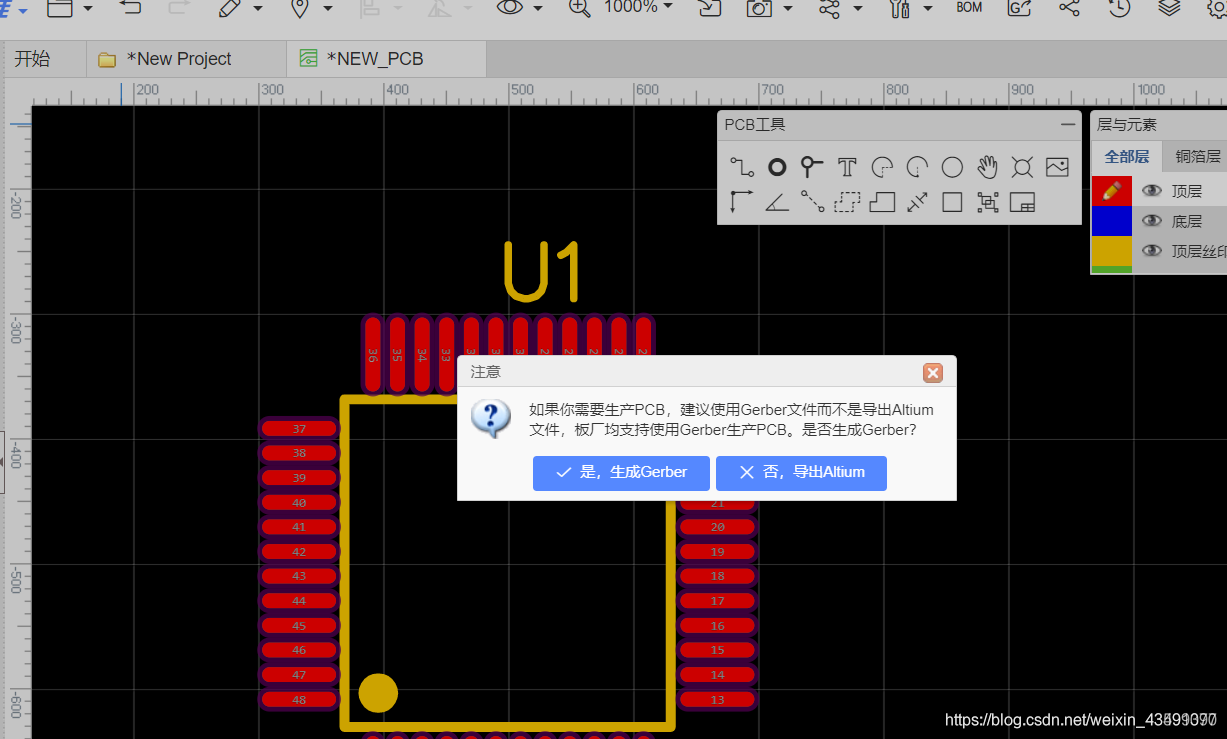

点击否导出Altium,然后同意下载到本地电脑

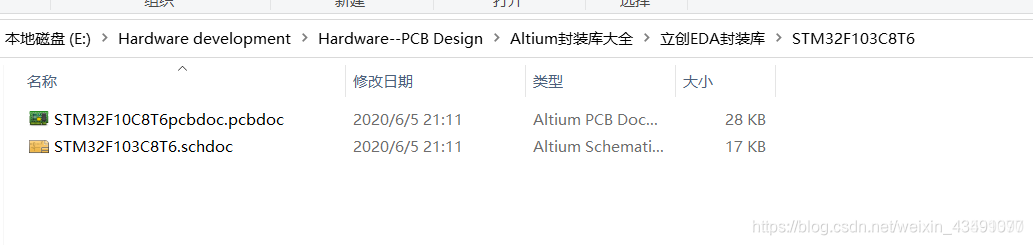

6.下载到本地，重命名（最好）

7.打开AD软件，打开下载好的文件，生成相应的库文件

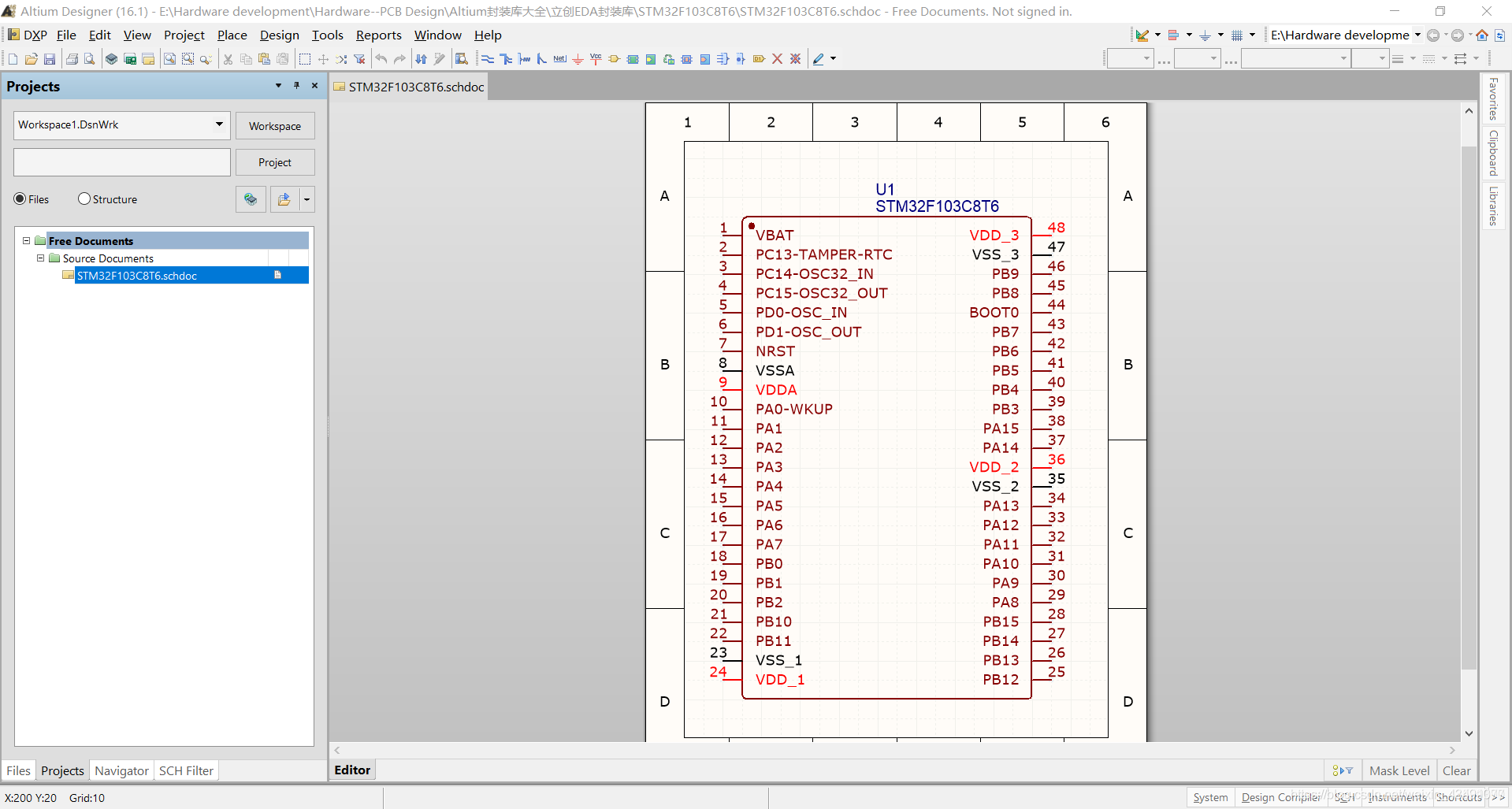

原理图

在这里插入图片描述

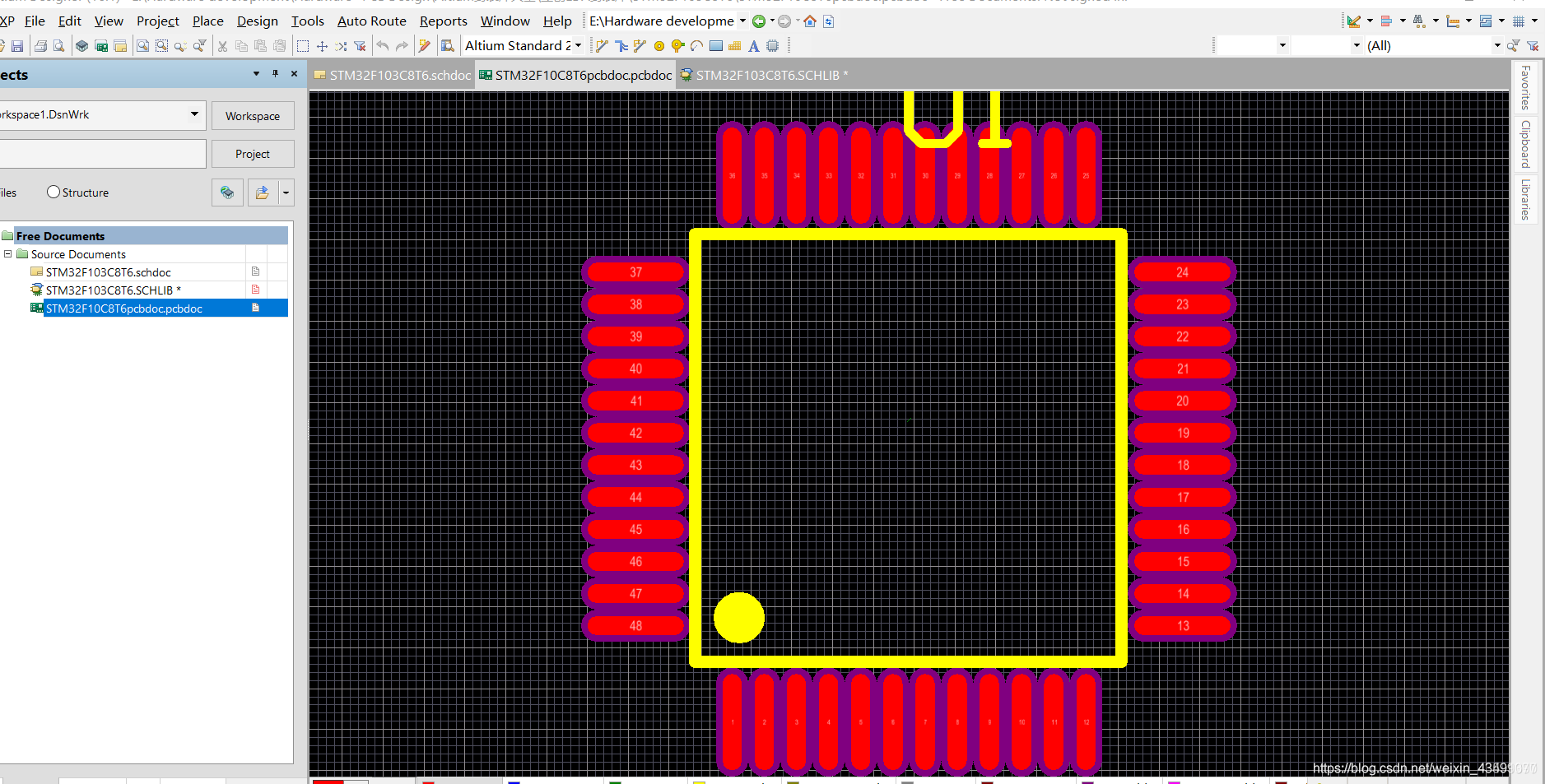

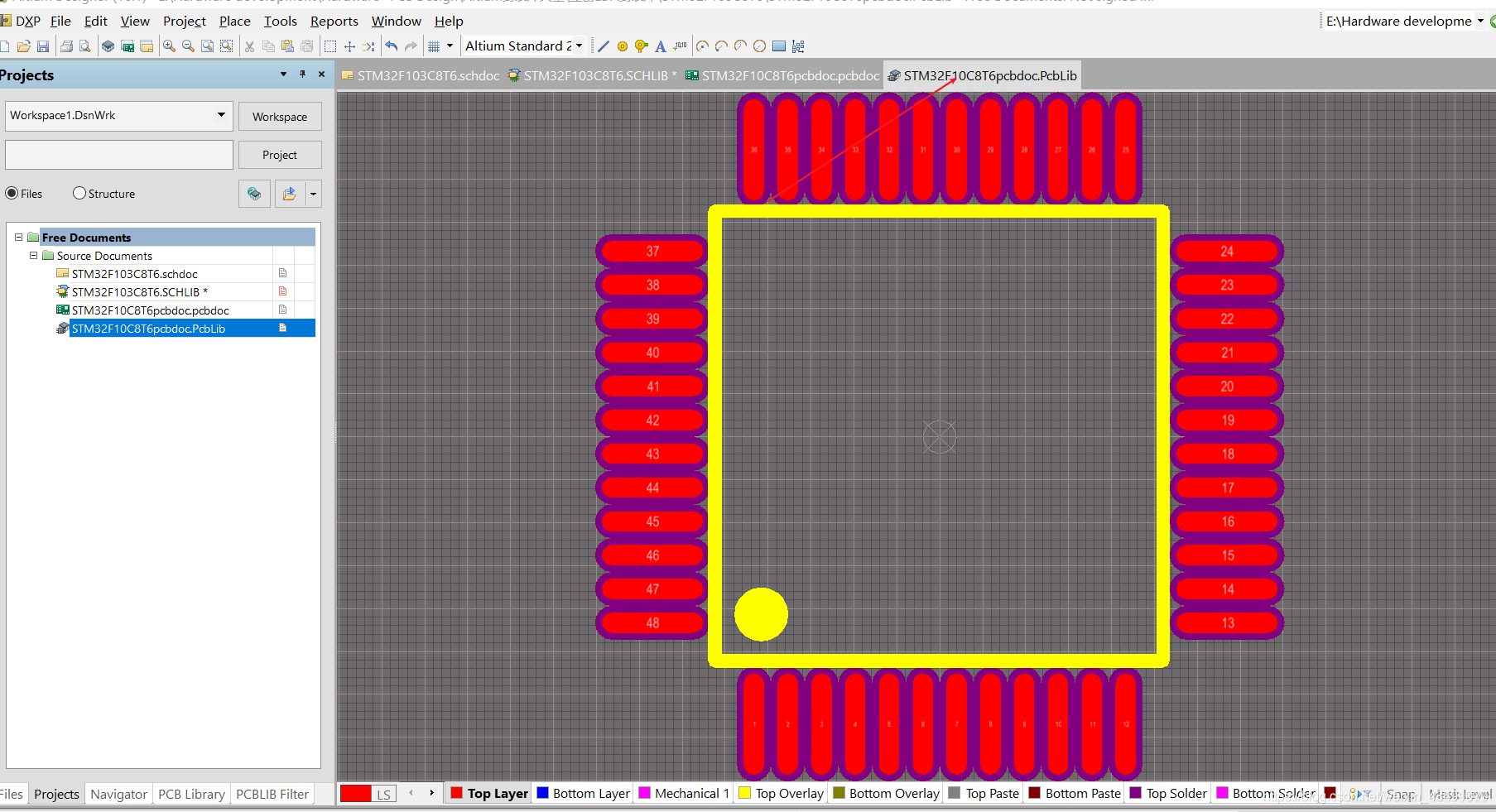

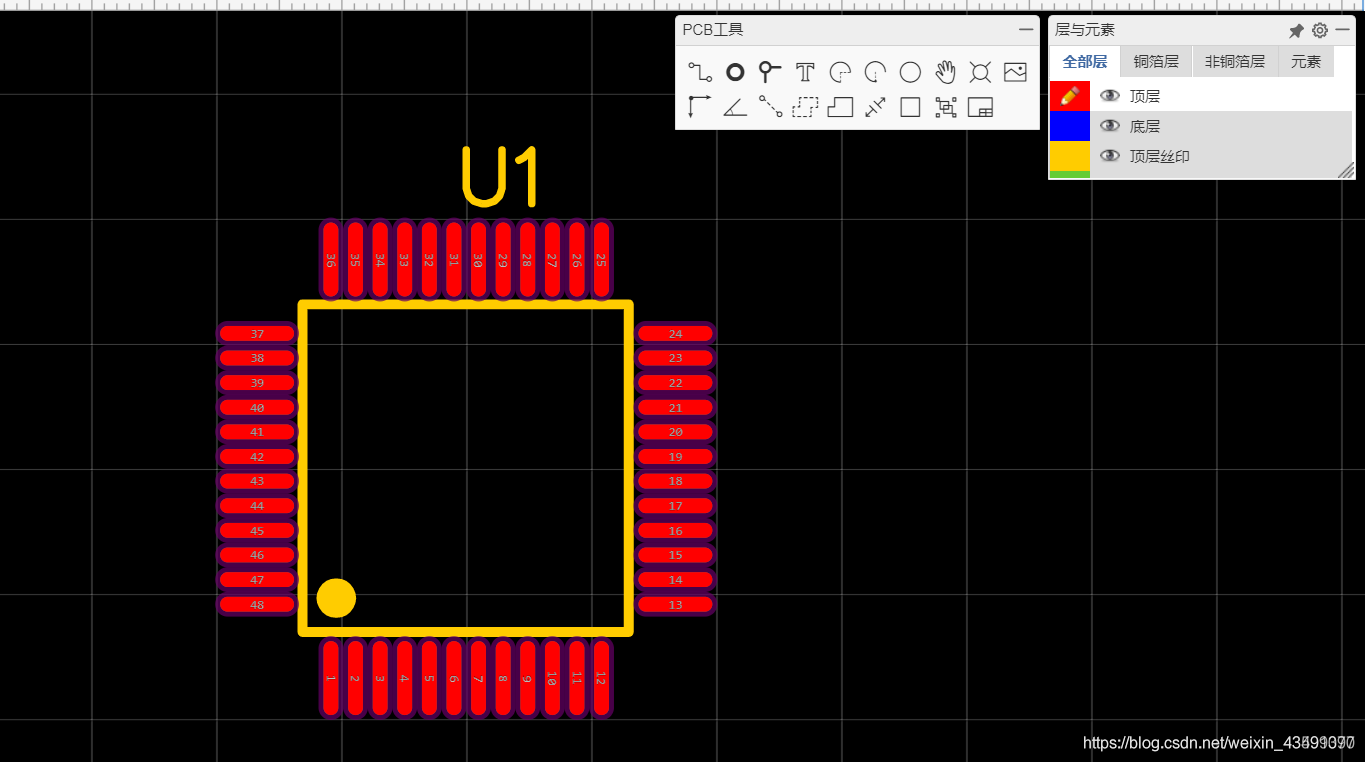

pcb
在这里插入图片描述

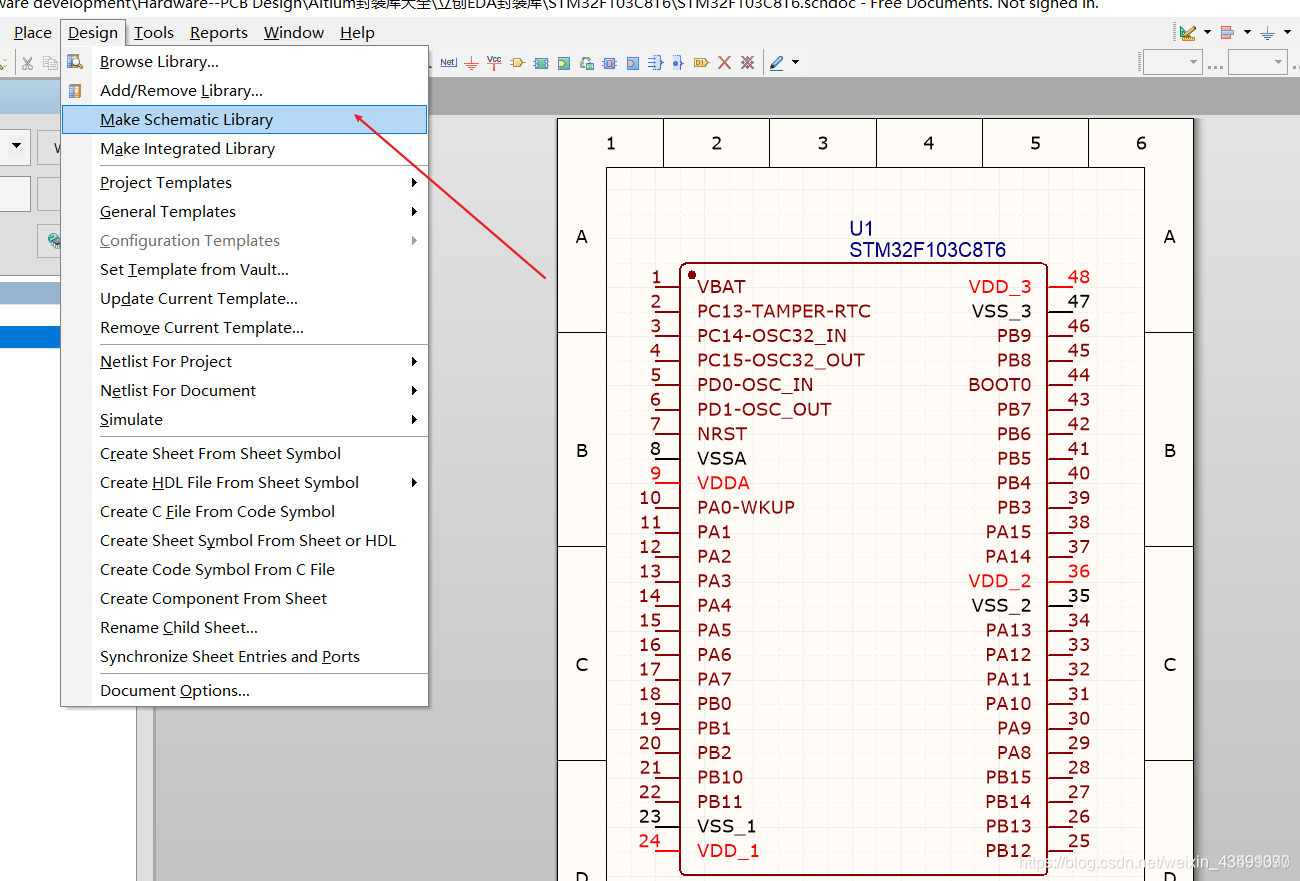

8.在设计栏，点击生成SchLib，PcbLib文件

在这里插入图片描述

在这里插入图片描述
以上，我们就把EDA文件转为AD文件了，但是，下面才是重点。

将元器件生成Library文件

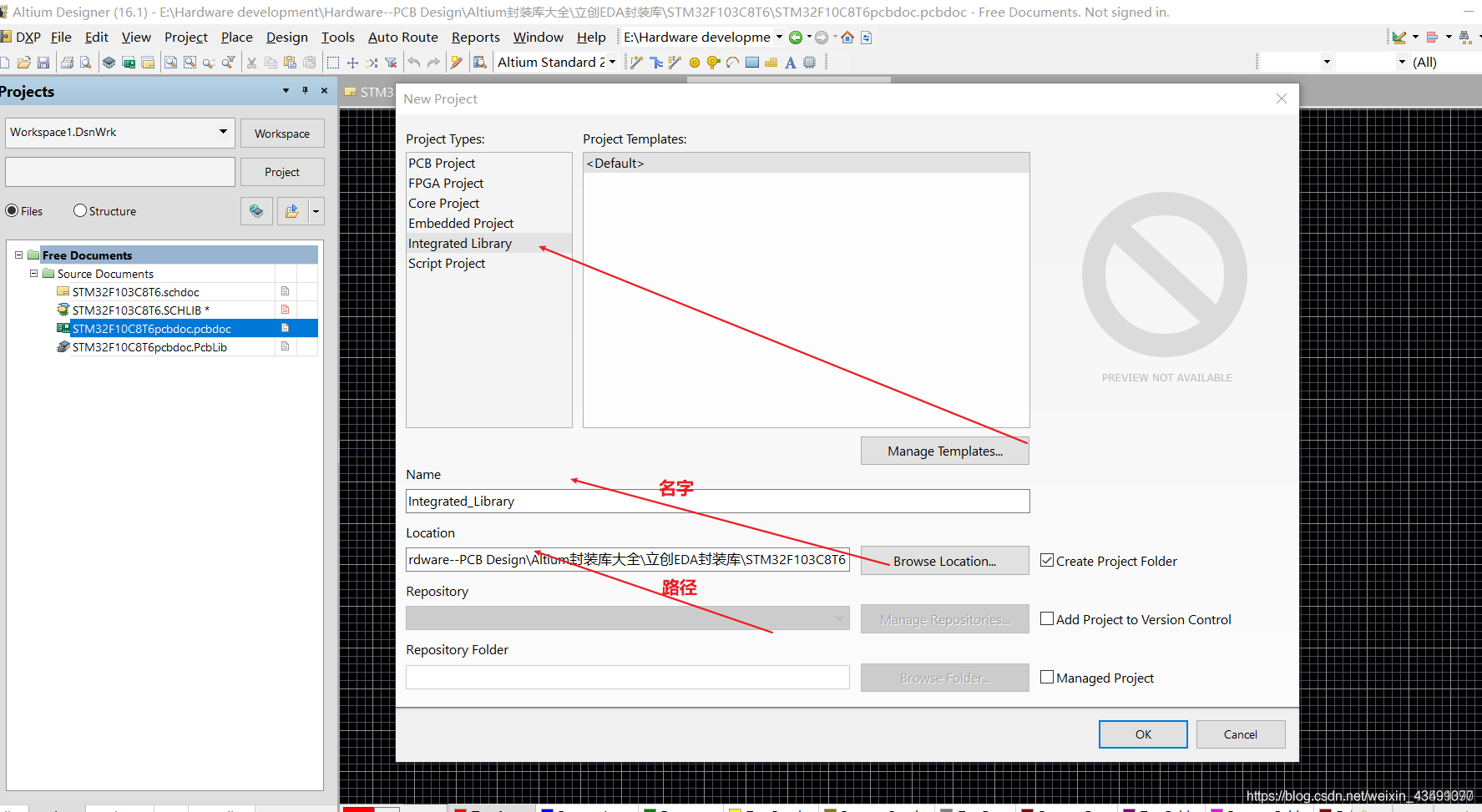

1.打开工程，新建一个Integrated_Library文件，填入名称路径。

在这里插入图片描述

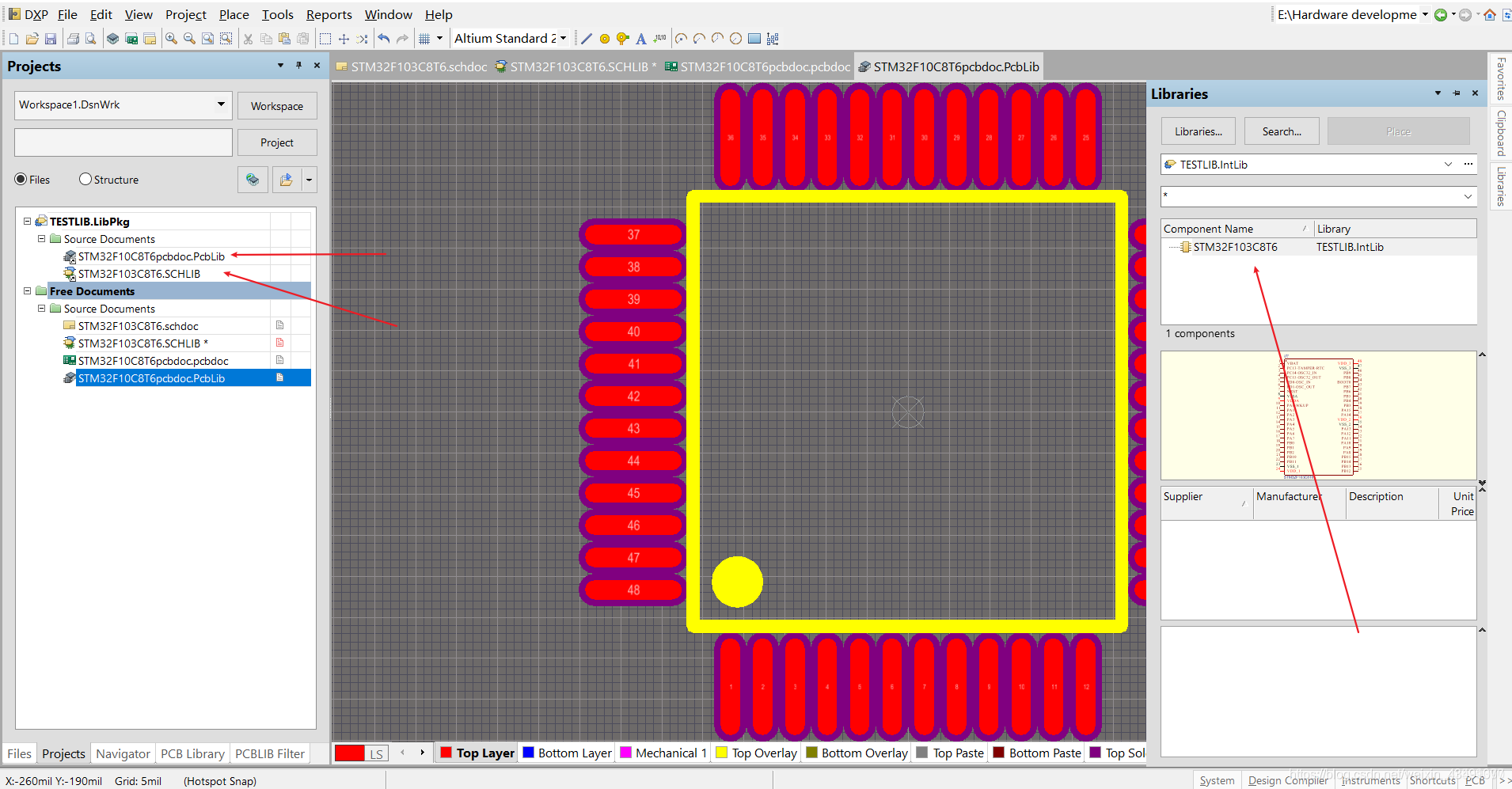

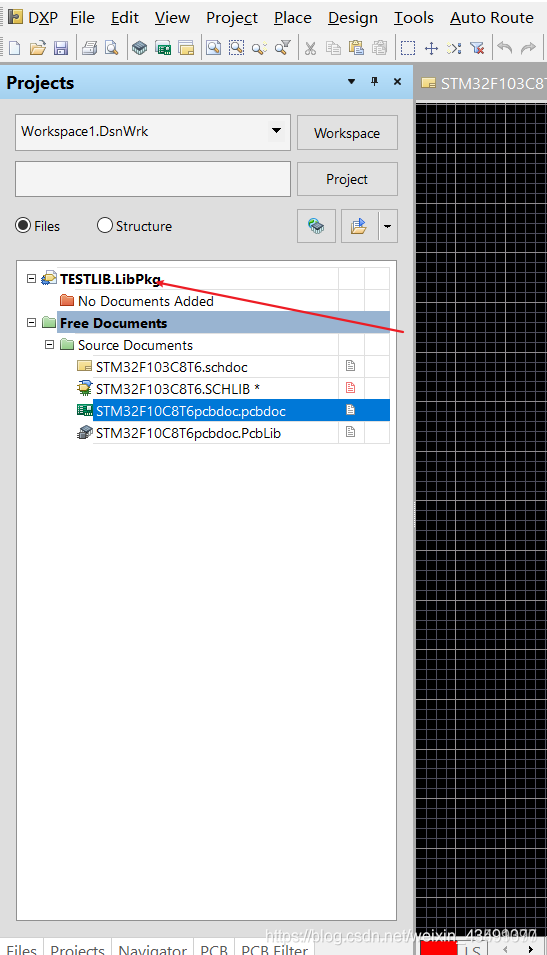

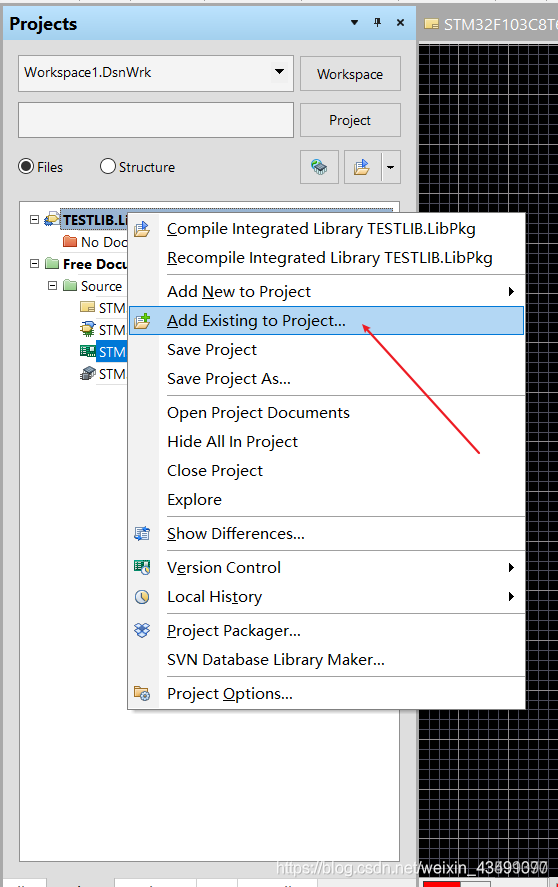

2.生成如下图文件然后添加刚刚导出的文件SchLib，PcbLib

在这里插入图片描述

3.然后生成Integrated_Library文件

4.右边出现文件库（基本结束）

创建一个新的PCB工程看看是否成功能够使用

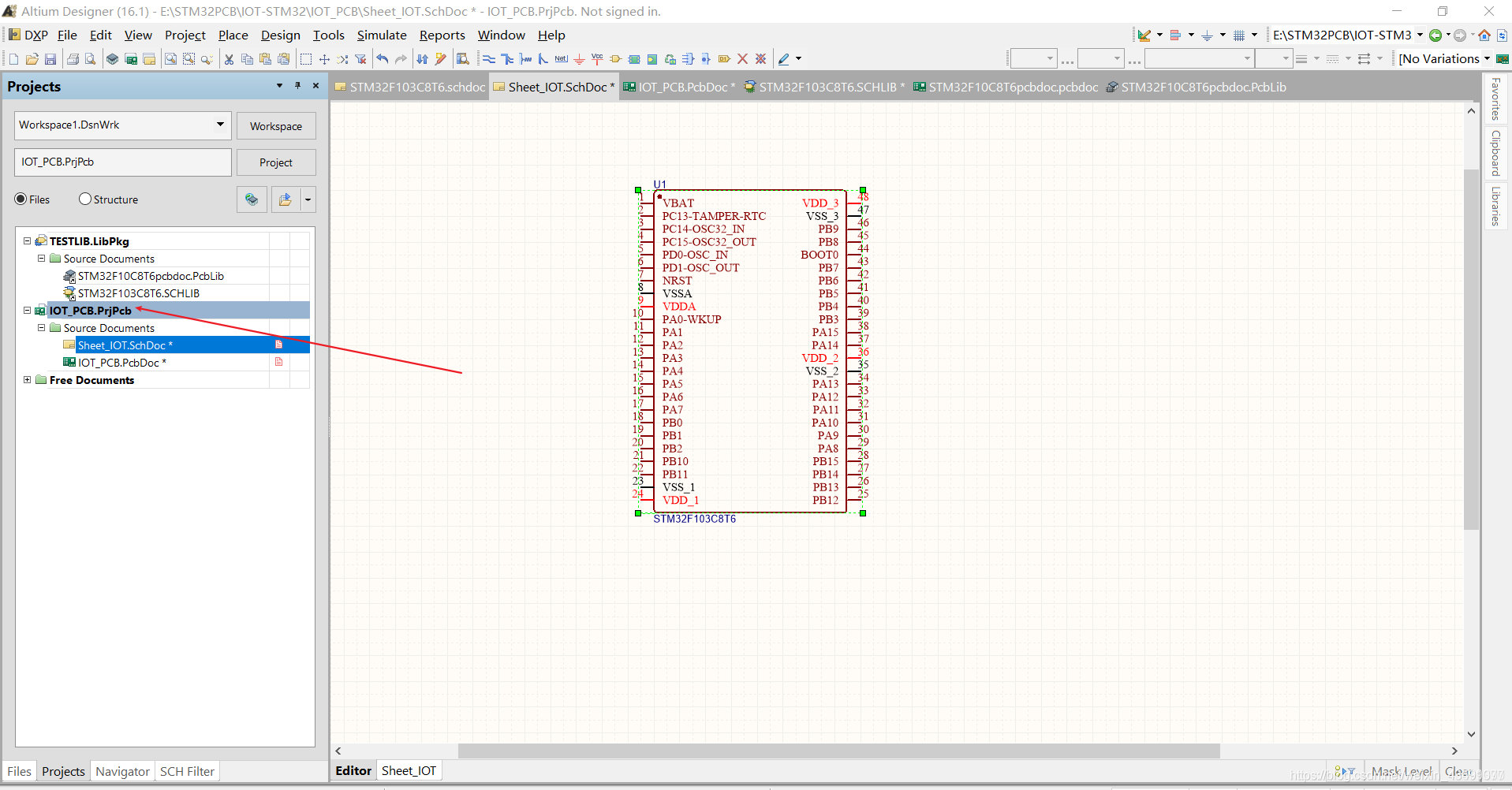

1.调用生成库
在这里插入图片描述

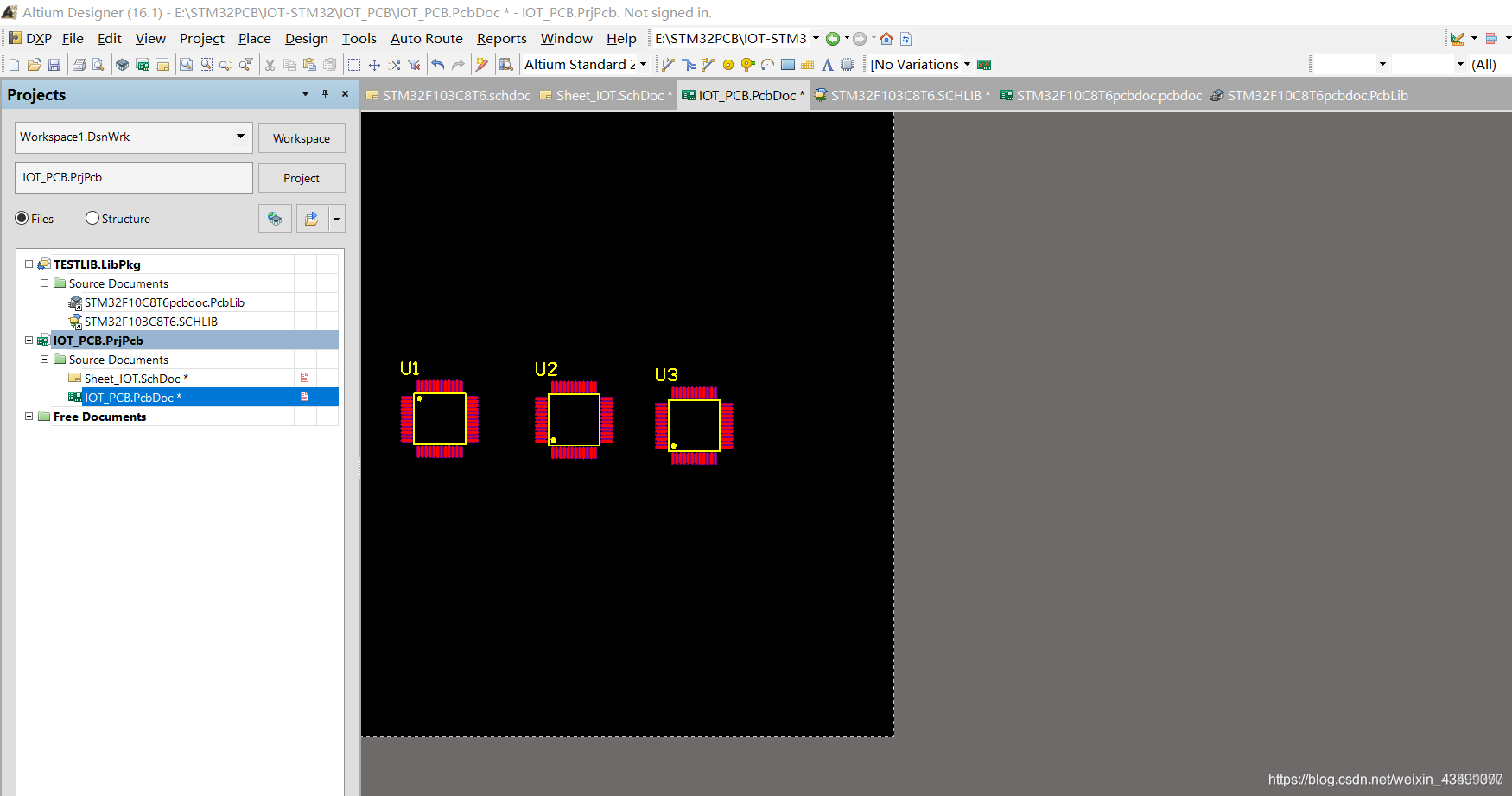

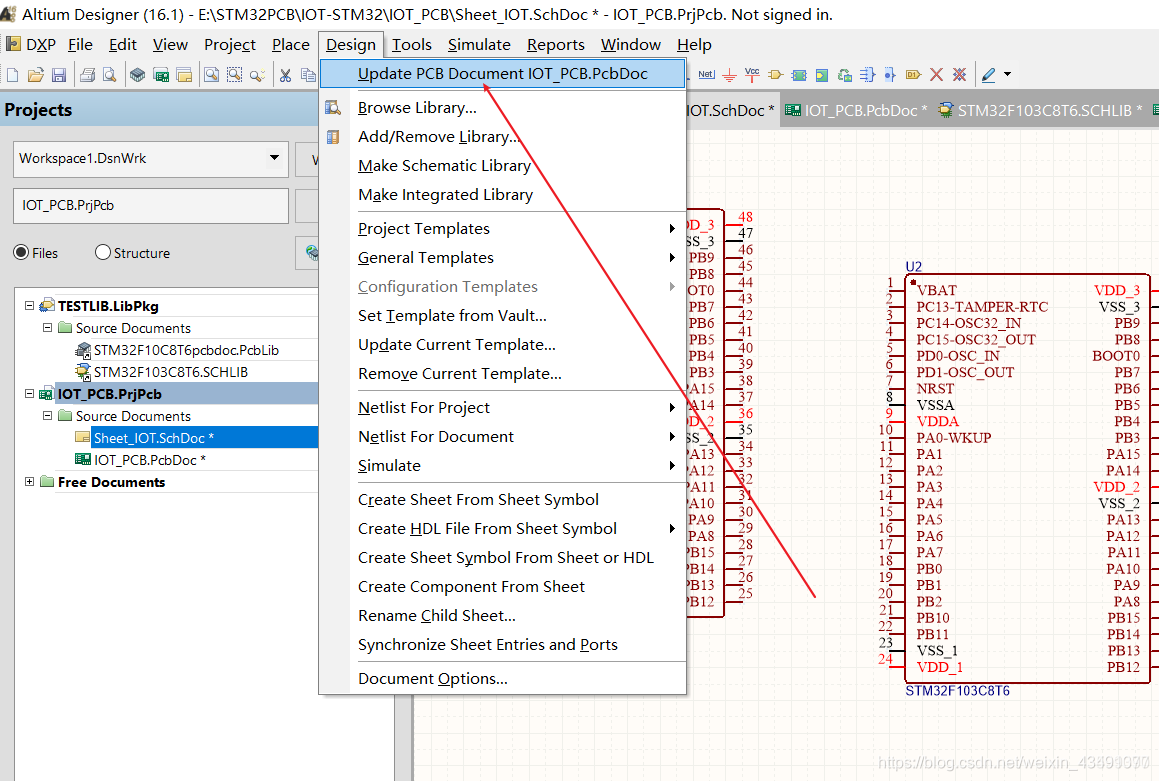

2.生成PCB文件
在这里插入图片描述

如图
在这里插入图片描述
到此为止，搞定（基本上没有问题，如果有问题可以去百度或者谷歌）
