方法一

创建TP程序

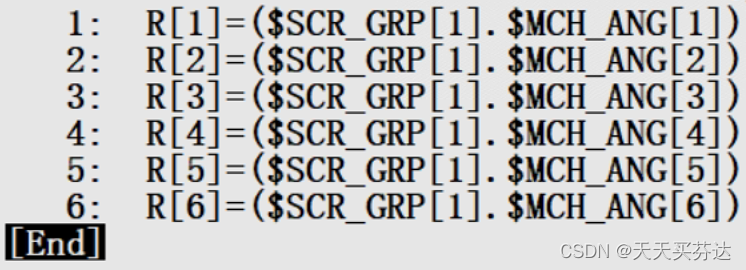

输入以下内容

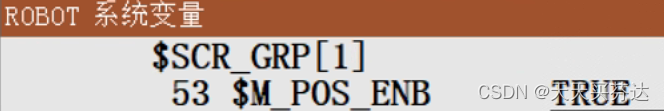

 系统变量中将$SCR_GRP[1]中的$M_POS_ENB设置有效



程序设置为后台运行，机器手的6轴角度就实时写入到R[1]到R[6]了

R[a]数字寄存器可以通过赋值给GO[a]，然后通过MODBUS或profinet通信给PLC

方法二

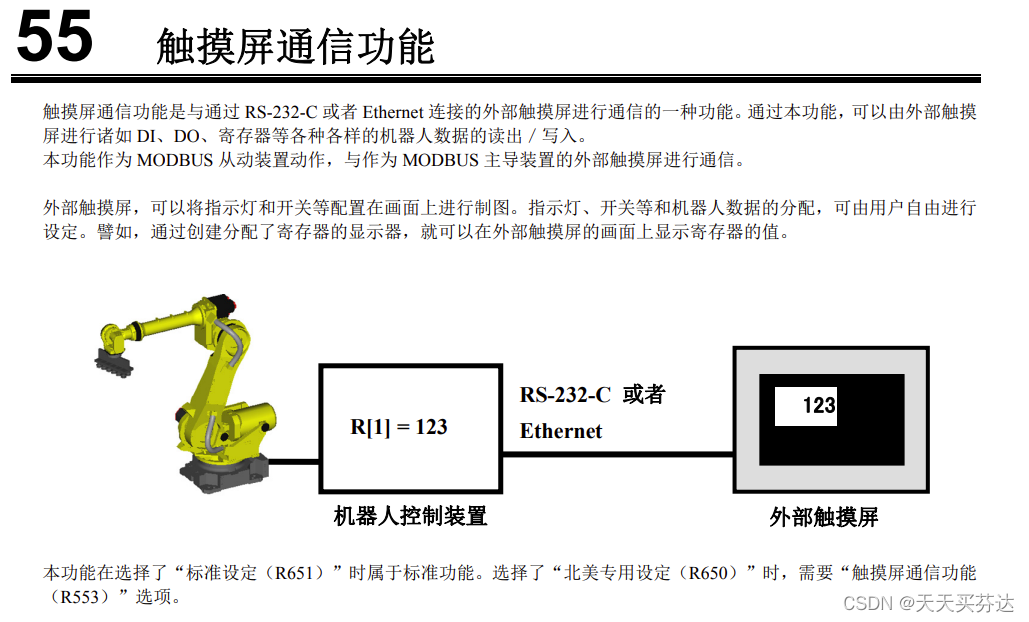

通过触摸屏通信功能直接获取当前位置
