前言

现场4-20mA是工业自动化控制系统中最常用的信号传输方式之一，它通过对信号电流的调节实现对被控制系统的监测与控制，而且在传输过程中不受距离、干扰和电缆损耗等因素的影响。因此，它广泛应用于工业自动化控制领域中各种传感器、执行器和控制器之间的信号传输。
本文将从现场4-20mA的原理、特点、应用及优缺点等方面进行分析和介绍，为大家更好地理解现场4-20mA信号传输的相关概念和应用提供帮助。

---

• 概述

  在工业自动化系统中，4-20mA模拟量广泛应用于变送器信号的传输和接收。变送器可将传感器所产生的信号转换为4-20mA的电流信号进行传输。如温度、压力、流量等物理参数，以及分析仪器的化学参数。

  4-20mA电流信号的传输是工业领域最常用的信号传输方式之一，其高可靠性和抗干扰能力使得其广泛应用于各种工业控制系统中。

• 应用

  • 通常在工业应用中，可以加入信号隔离中继器，以增加信号的抗干扰和负载能力。
  • 通常在工业应用中，模拟信号可以被校准，以增加信号的准确度和减少电气漂移。

1接线方式

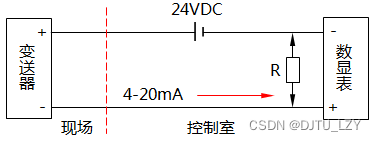

1.1 二线制变送器接线

从变送器到采集端只有2根连接线，PLC/DCS控制系统端只需2线同时给变送器供给电源和接收电流信号。

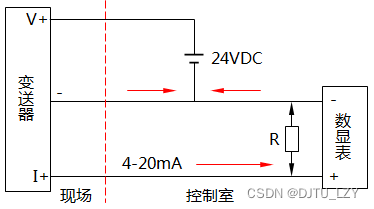

1.2 三线制变送器接线

三线制变送器的电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线，如图2所示。供电大多为24VDC，输出信号大多为4-20mA。

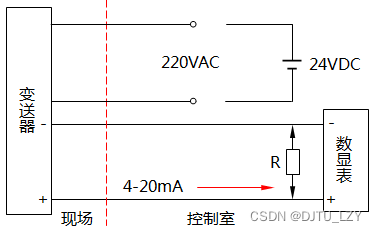

1.3 四线制变送器接线

四线制变送器的电源、信号各用两根线，电源和信号分开工作。通常用于大型设备。
供电大多为220VAC，也有24VDC的。输出信号大多为4-20mA。
电流信号回路为：变送器的电流输出正端→接收正端→接收负端→变送器的负端，
PLC/DCS控制系统端或者数显表接收的是电流信号。

2排查常见故障的步骤和方法

2.1检查传输线路连接和输入信号

• 检查信号线、电源线和地线的接收端（如dcs系统等）连接是否牢固。松动或接触不良都可能导致信号传输中断或变差。如果出现连接松动的情况，则需要重新连接。
• 万用表检查接收端信号线的电流输入是否正常，拔线直接检测信号线是否正常

2.2检查电源电压、信号线路或者中间隔离器是否正常

如果输入信号不正常：

• 用万用表检查电源电压，检查电源电压是否在正常范围内。
• 检查中间隔离器（如有）前后信号是否正常，判断中间隔离器工作状态

2.3检查变送器工作状态是否正常

如果电源电压和中间隔离器正常，信号不正常：

• 检查变送器的工作状态是否正常。可以检查变送器和接收器的指示灯是否亮起，是否有异常报警提示，是否有通信故障等。如果有异常情况，则需要进一步排查原因。
• 用万用表检查变送器的输出信号
  • 无输出：可能变送器仪表故障；某些大型设备有输出使能，可能没有打开输出开关。
  • 存在输出误差：调整校准电位器或输出电位器、或者软件校准
  • 输出无反应：可能变送器仪表故障；可能接线错误，需要寻线器进行测试。

总之，在排查4-20mA电流信号传输故障时，需要按照以上步骤逐一排查，最终确定故障的具体原因，然后采取相应的措施进行修复。同时也需要注意安全问题，避免因操作不当导致的人身伤害或设备损坏。

3 电流信号传输距离的理论计算方法

4-20mA电流信号的传输距离受到导线电阻、取压电阻和负载电阻的影响。其中，导线电阻是最主要的因素。理论上，通过计算可得出最大传输距离的公式为：最大传输距离(L)、环路电阻（$R_S$）、负载电阻（$R_L$）、电流（$I=0.02A$）
$$L=\frac{V_{24V}-I{R}_S}{I{R}_L}\times 1000$$

4 变送器端4-20mA设计要点

4.1 单片机DAC设计

4.2 单片机PWM模拟开关设计

4.3 模块应用设计

5 总结

现场4-20mA信号传输具有以下优点：

• 非常稳定：4-20mA信号传输不受距离和电缆损耗的影响，稳定性非常高。
• 易于诊断：如果出现传输故障，很容易通过检查电流回路来确定故障原因。
• 精度高：4-20mA信号传输的精度很高，能够满足工业自动化控制的精度要求。
• 抗干扰能力强：4-20mA信号传输的抗干扰能力很强，因为其信号传输的电流变化范围很小。

然而，现场4-20mA信号传输也有一些缺点：

• 转换成本高：将传感器信号从模拟信号转换成4-20mA信号需要使用转换器，这会增加系统的成本。
• 调试困难：4-20mA信号传输的电流变化范围很小，因此调试时需要使用专门的工具，例如万用表。
• 数据传输：一组4-20mA信号只能表示单一物化参数。
• 信号传输线路复杂：4-20mA信号传输需要使用电源和信号传输线路，增加了系统的复杂度和维护难度。
