基于VisionPro实现工件宽度测量的全流程解析

在工业自动化领域，VisionPro作为康耐视（Cognex）推出的机器视觉平台，凭借其强大的工具库和灵活的编程接口，被广泛应用于工件尺寸测量任务。本文将以工件宽度测量为例，详细解析从图像预处理到结果标注的全流程实现方法，并结合实际代码示例说明关键步骤。

---

 一、项目概述

工件宽度测量是机器视觉的典型应用场景，需通过图像分析定位目标区域并计算其几何特征。VisionPro通过模板匹配（PMAlignTool）、坐标系重建（FixtureTool）和卡尺工具（CaliperTool）等核心工具，实现高精度动态测量，最终通过图形标签工具（CreateGraphicLabelTool）将结果实时标注在图像上。

---

 二、实现流程与关键步骤

1. 模板匹配定位工件

目的：在复杂图像中快速定位工件位置，为后续测量提供坐标系基准。

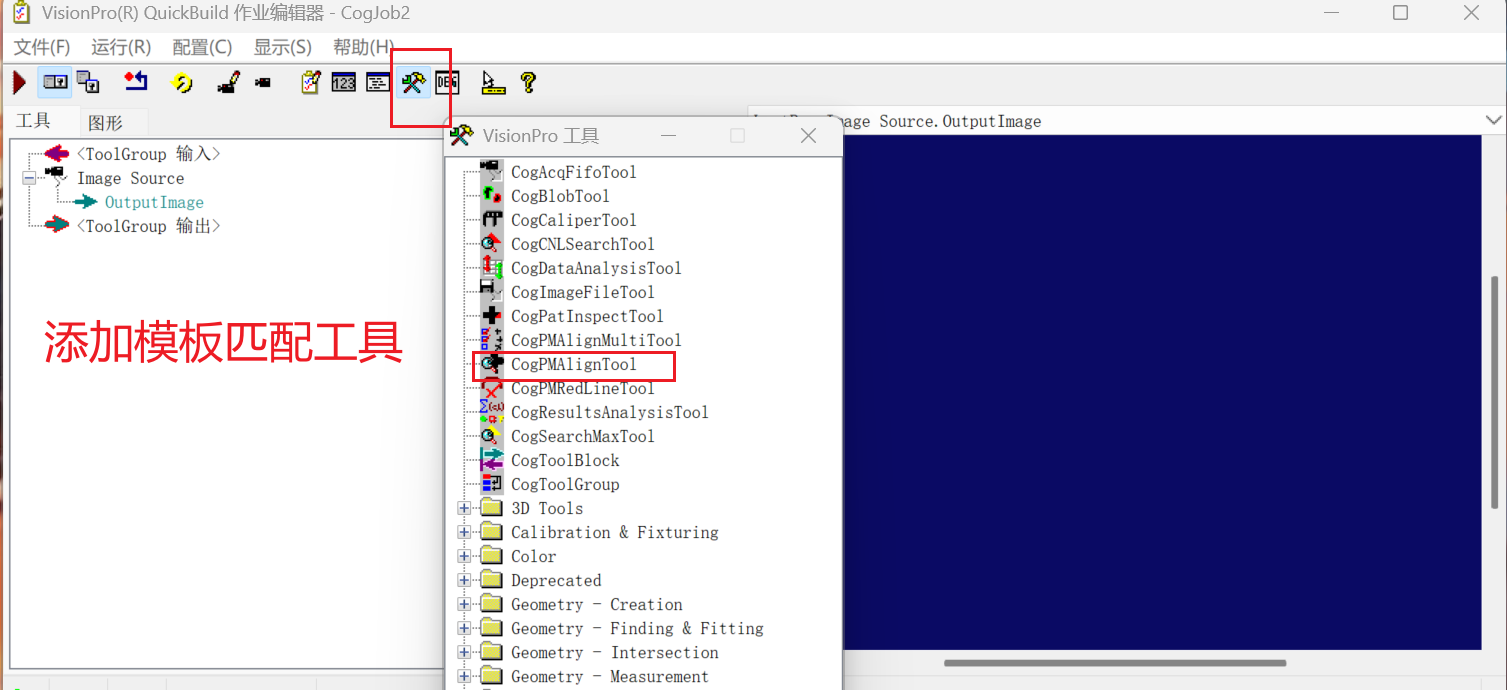

工具：CogPMAlignTool
步骤：

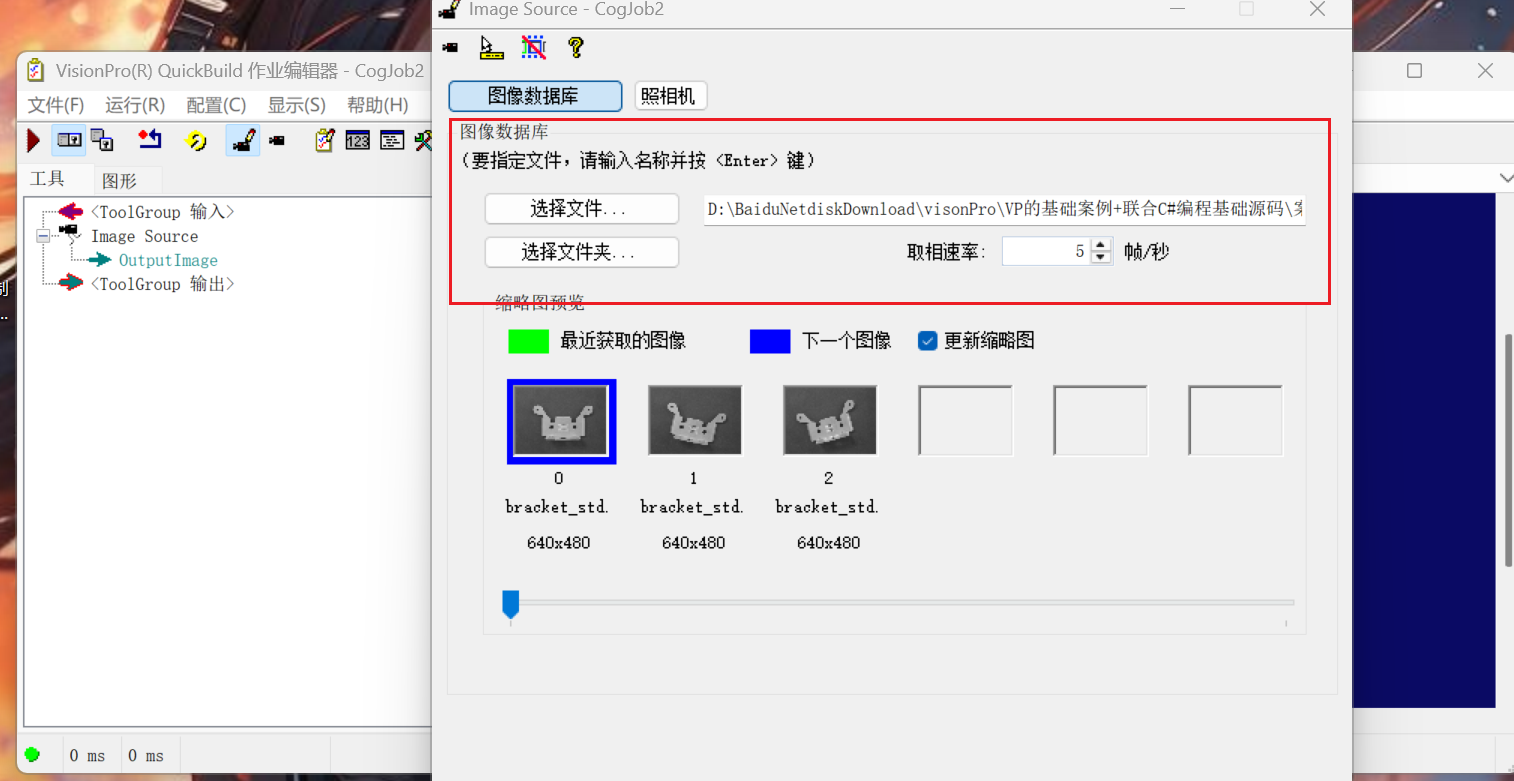

• 图像输入：加载待测工件图像，配置图像源（Image Source）并指定输入路径。
• 模板训练：框选工件区域，设置允许的旋转范围（如±180°）和缩放比例，生成匹配特征模型。
• 运行匹配：通过`CogPMAlignTool.Results.GetPose()`获取工件的位姿信息（X、Y、角度），为坐标系重建提供转换参数。

注意点：匹配精度受光照和遮挡影响，建议通过ShowFine选项检查特征点分布是否合理。
