【小白学IP】AR、BR、CR、SR 与 CE、PE、P概念整理
AR/BR/CR/SR和CE/PE/P是两组不同的概念,之间存在一定的交叉,看的时候有点迷糊,简单整理如下:
一、 AR/BR/CR/SR基本概念
IP网络中,根据其拓扑结构,把路由器分为接入路由器AR,汇聚路由器BR,核心路由器CR;另外从职能上还有业务路由器SR。
AR接入路由器 access router
BR汇聚路由器 broadband router
CR核心路由器 core router
SR业务路由器 service router
二、 CE/PE/P基本概念
BGP/MPLS VPN概念中,把整个网络中的路由器分为三类:用户边缘路由器(CE)、运营商边缘路由器(PE)和运营商骨干路由器(P);其中,PE充当IP VPN接入路由器。
PE 运营商边缘路由器 Provider Edge
CE 用户边缘设备 Customer Edge
P 运营商路由器 Provider
P位于骨干网络,负责建立标签交换路径,通过标签交换方式转发数据包,CE可以是路由器,也可以是交换机或主机;PE位于骨干网络,是P和CE之间的分界。

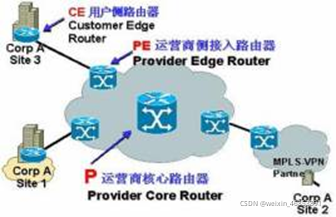

下图转自百度图片
PE(Provider Edge)是运营商骨干网的边缘路由器,它相当于标签边缘路由器(LER)。PE路由器连接CE路由器和P路由器,是最重要的网络节点。用户的流量通过PE路由器流入用户网络,或者通过PE路由器流到MPLS骨干网。CE(Customer Edge),用户边缘设备,是运营商所连接的用户端路由器。CE路由器通过连接一个或多个PE路由器,为用户提供服务接入。CE路由器通常是一台IP路由器,它与连接的PE路由器建立邻接关系。
用户站点:用户端网络的总称,一个用户站点可以通过一条或多条链路连接服务提供商的骨干网络。
三、AR/BR/CR/SR和CE/PE/P之间的关系
1、基本对应关系:
运营商骨干(核心)路由器——运营商边缘(接入)路由器——用户边缘路由器:
P(CR)—————— PE(AR)————————CE(BR???个人觉得应该是AR)
一般CR/BR是不会做PE设备的,只做P设备。AR作为PE设备。除非网络未完全建设开,CR/BR在做P设备时兼做PE设备。SR为业务路由器,一般做PE设备。
补充一点,CE一般都是通过接入就近的AR或AR/BR(有的运营商的单一设备同时承担),接入到IP承载网。
2、典型应用场景:
NGN设备之间的互通需要IP承载网,目前各大运营商都组建了全国的IP的承载网,用来承载NGN、大客户、IPTV等业务,承载网一般都启用MPLS VPN。NGN的SS, SG ,TG等接入到IP承载网的AR路由器上,若AR路由器启用了MPLS VPN的话,这个AR路由器就是PE。BR路由器肯定也启用了MPLS VPN,因此它也是PE,CR在MPLS VPN中就是P路由器。
CE是站点接入设备,属于软交换系统中级别最低的路由器,一般SS、TG、SG会直接连接在CE上。PE叫做运营商接入路由器,是CE的直接上级路由器;所有的软交换站点接入CE都上联到PE或者AR。然后PE或者AR接入运营商的IP骨干网。同一个业务或用户的CE之间可以通过MPLS VPN 技术实现内部互联。
3、三大运营商不同的叫法,实质上是同一个设备作用:
PE或者AR基本是一个概念,某些运营商称为PE比如联通,某些运营商称为AR比如移动。
