【基础】电柜常用元器件相关知识点

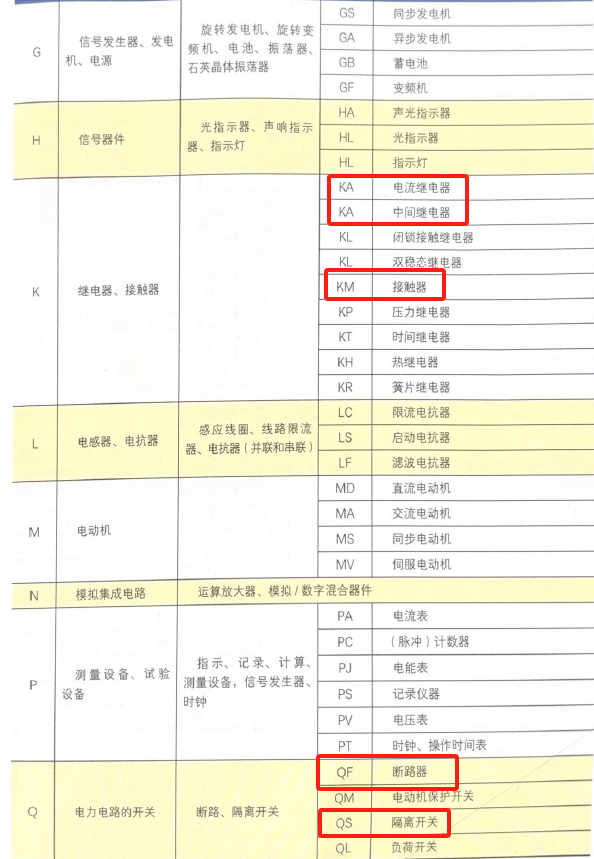

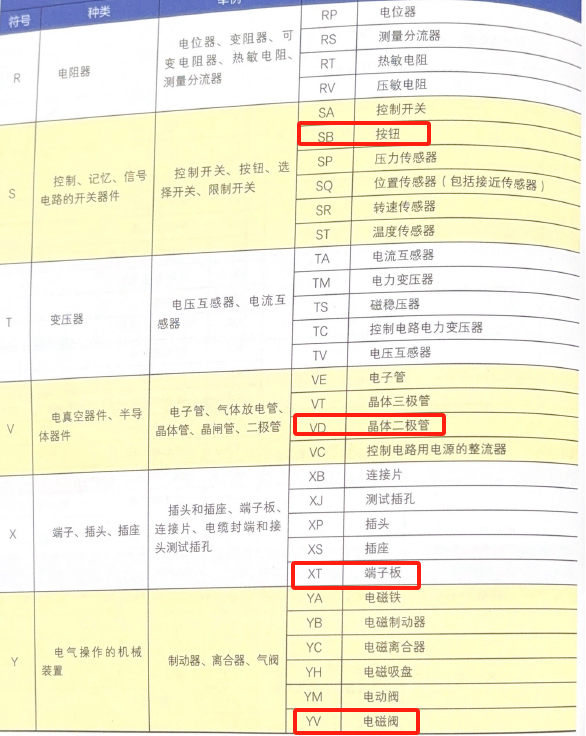

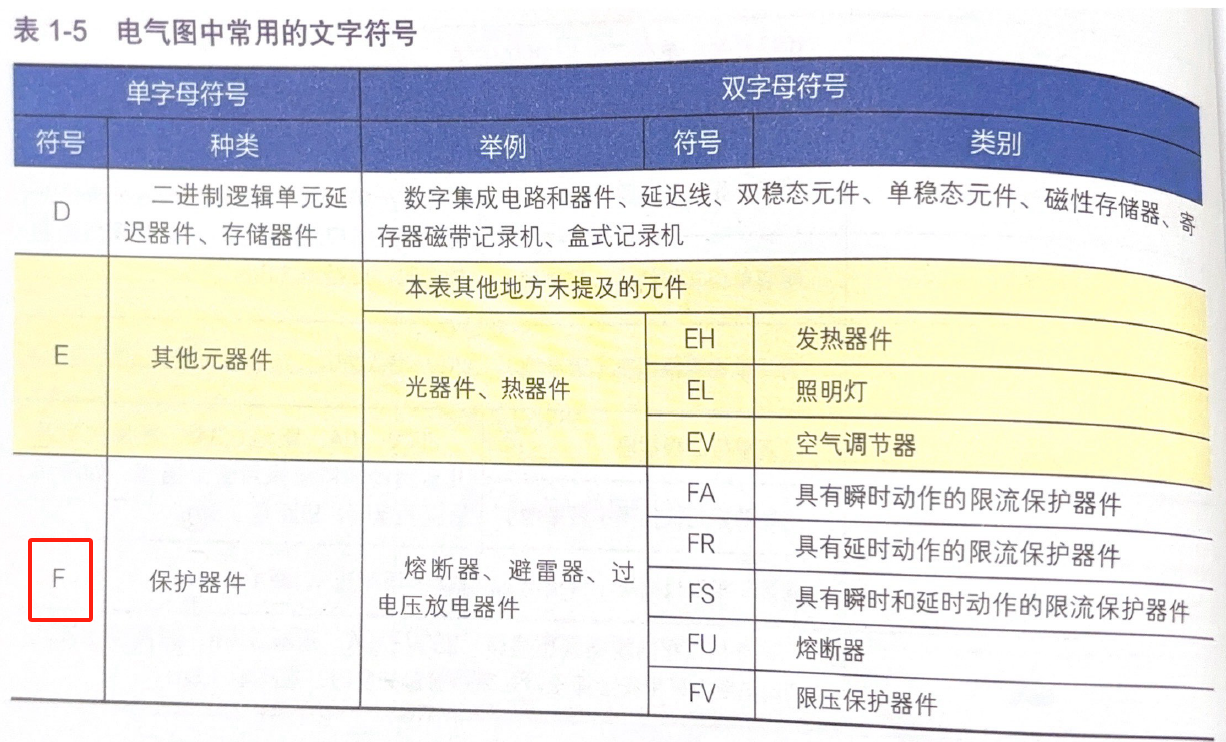

一、符号使用（来自于书《电工一本通》）

二、具体功能（举例施耐德、正泰等）

1断路器QF--分配电能、保护系统

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。

（1）额定电流：不小于被保护电路的计算负载电流

（2）额定电压：不高于被保护电路的额定电压

根据GB/T 10963.1-2020微型断路器各类型特性曲线瞬时脱扣特性描述如下：

• B特性的短路脱扣整定值在3-5In 之间，适用于发电机类负载的保护。
• C特性的短路脱扣整定值在5-10In 之间，使用于照明配电的场合。
• D特性的短路脱扣整定值在10-20In 之间，适用于动力回路，如有较大电感负载的场合。

以施耐德iC65N-2P-C32为例，选用的是iC65N型号的220V的，C特性，额定电流32A。

2按钮SB---电流较小，控制接触器、继电器

选型注意：颜色、常开OR常闭、防爆需求，板前OR板后。

急停开关是旋钮，旋转后常闭，一般是连接继电器发送急停信号给主控制器。

3指示灯HL

4接触器KM---控制电路来实现主电路的通断

接触器，是一种用途广泛的开关电器，利用电磁、气动或液动原理，通过控制电路来实现主电路的通断。

（1）主触点额定电流：不小于负载电路的额定电流

（2）主触点额定电压：不小于负载电路的工作电压

我一般用于上电旋钮和接触器线圈串联，接触器闭合，从而主回路通电，断路器是保护作用。以施耐德LC1D32为例，32便指额定电流。

5继电器KA---自动调节、安全保护、转换电路

是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。继电器的作用是将小电流、低压信号（如开关）通过电磁铁激励作用转换为大电流、高压输出信号（如电机启动），达到在电气控制系统中起到逻辑控制、时间延迟、电路保护和互锁等功能。

6电磁阀YV

7插座CZ

五孔插座

8交换机JHJ

• 网络的分类

（1）Ethernet

（2）EtherCat

（3）TCP/IP

（4）Profibus

（5）Profinet

• 传输速率

9输入输出模块I/O

• 数字量输入输出DIDQ

• 模拟量输入输出AIAQ

10伺服驱动器

11端子排
