镜头的杂散光控制中消光漆的应用

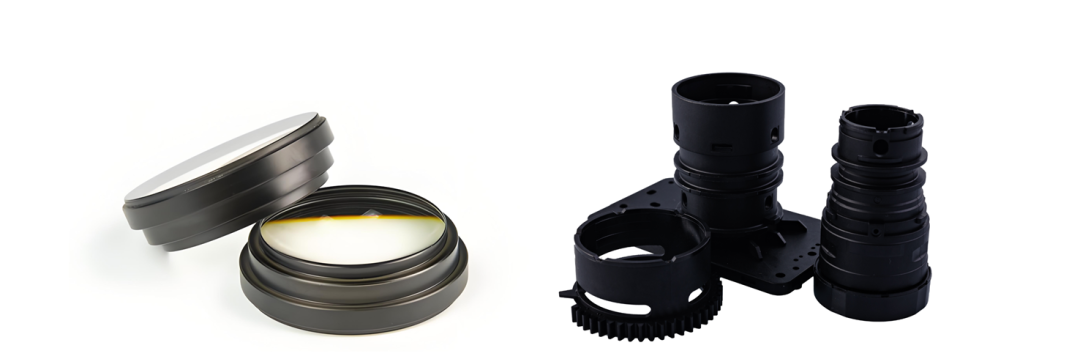

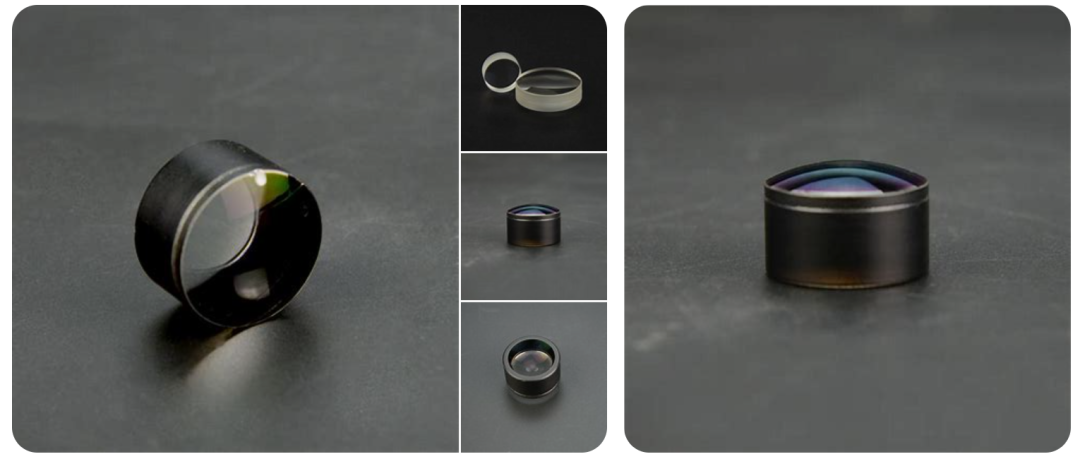

      在镜头的杂散光控制中，消光漆的应用是极其广泛的，可以说光学镜片的非光学面不进行黑漆涂敷是不合格的光学设计。除了光学镜片外，光路附近的机械零件均应该进行喷涂处理，包括镜筒、光阑等。

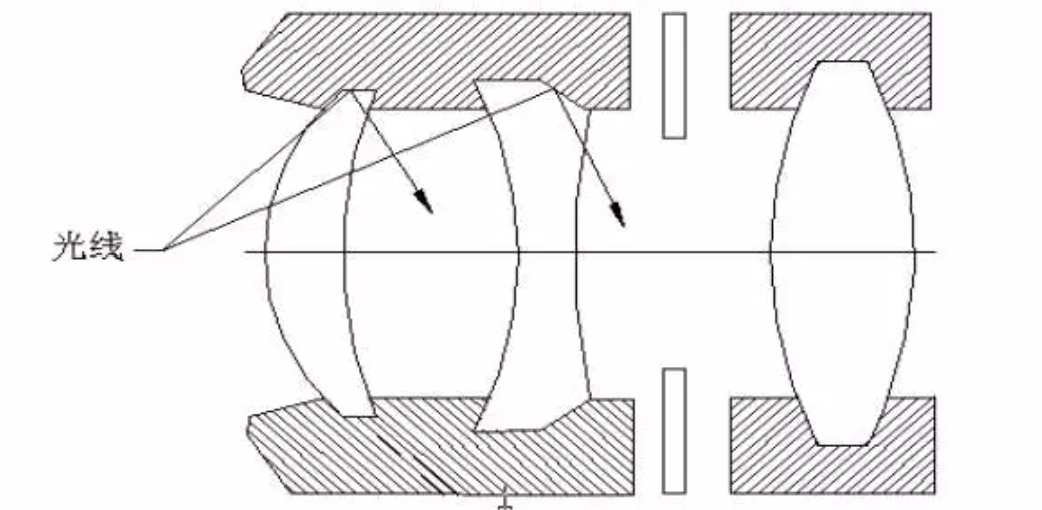

涂墨的目的主要是：第一、吸收光学零件边缘的光线，进而降低光学系统的杂散光系数。第二、吸收来自镜筒和光阑的反射光。第三、使镜头的外观更协调、美观。

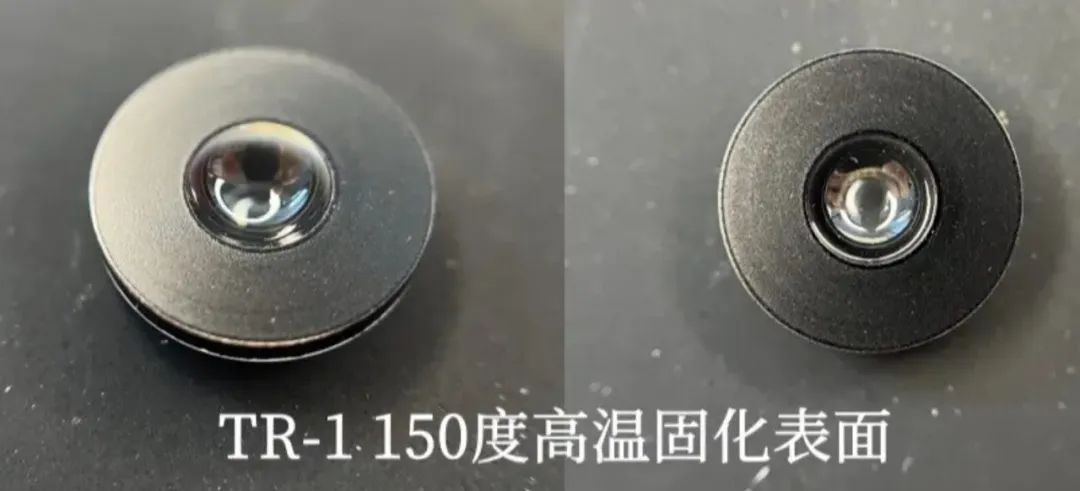

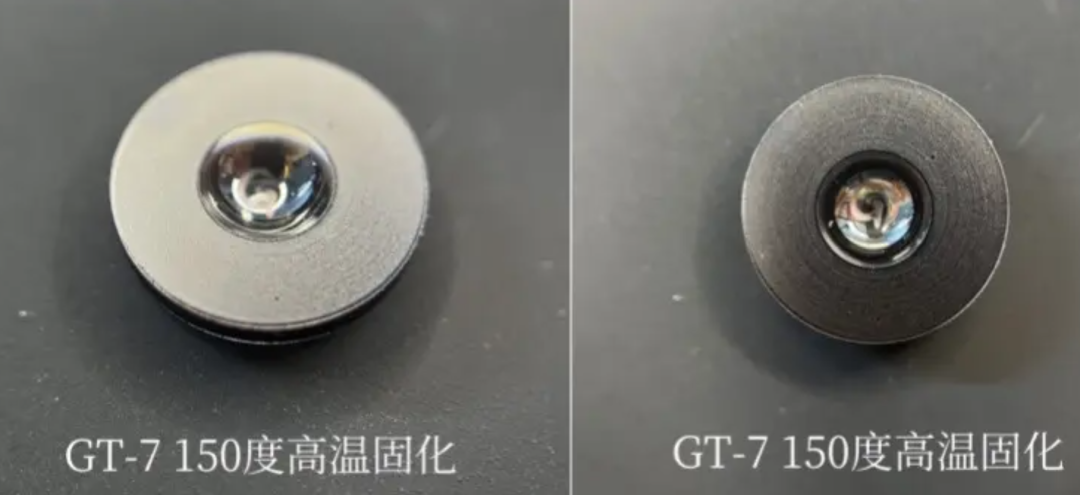

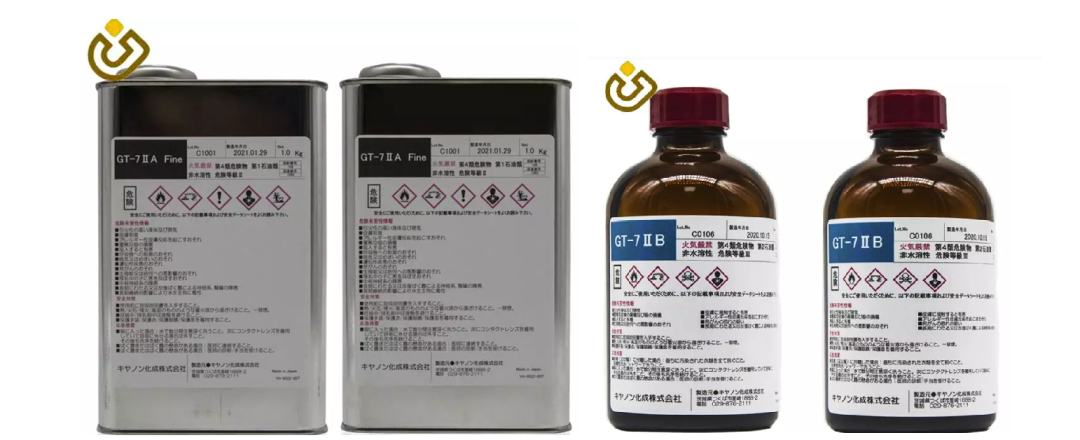

光学涂墨使用较为广泛的分别是：GT-7墨、奥立剂（ORIGIN或TG3 ）、爱普拉2000# 和普通墨汁（传统使用广泛的是珠江牌墨汁）。最近技术的发展，国内也有很多较为不错的墨，也一直在被推广，例如TR-1，如下所示，这里就不进行一一列举了。

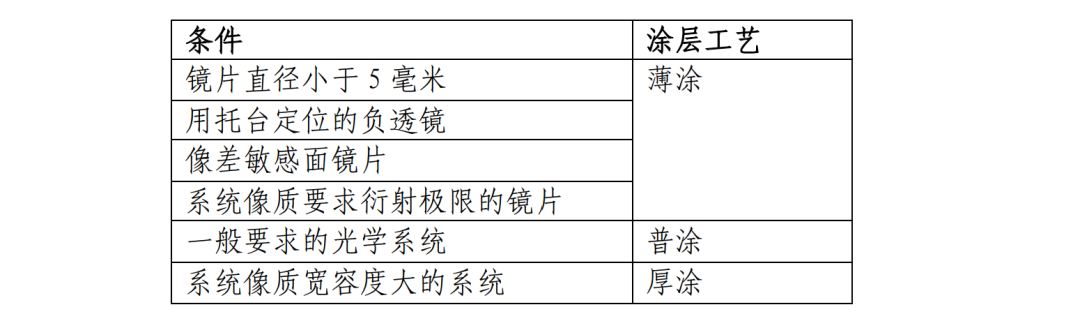

光学墨中黑色颜料主要的成分是碳黑、氧化铁黑、苯胺黑等。涂墨分为薄涂（5um）、普涂（5um-15um）及厚涂(15um-30um)三种，根据透镜口径及光学系统公差而定。除了墨汁之外，其余几种均是双组分或者三组分的，包括主剂、固化剂及稀释剂。不同类型墨，配比不一样，具有按照说明书来。

涂墨的工具：羊毫笔、狼毫笔或者马毛笔（需要切除笔尖）；利用镊子夹得涂墨海绵；涂墨机喷笔。

涂墨的环境要求：温度20-35℃、湿度低于75%，尽量在通风橱内进行，另外油漆注意防火。

涂墨的主要工艺：

（1）准备工作：准备镜片，镜片边缘要干燥，清洁，无杂质、无油迹。不得用手（不带指套）触摸或弄翻镜片。准备涂墨工序图纸。准备镜片承座，注意镜片有专用的承座。配制涂墨，要根据墨种和工艺类型进行配制，双组分涂料配制量应在可用时间使完。准备涂墨笔。准备镜片涂墨后固化用的盒子，注意每次都要更换垫盒纸。调整涂墨机的转速。

（2）涂墨工艺：将镜片盒、吸盘、吸盘脚踏开关置于涂墨机左侧，将涂墨笔、墨瓶、涂墨脚踏开关置于涂墨机右侧。机器在复位状态时，左手执吸盘放在待涂镜片上，左脚踏吸盘脚踏开关，将镜片放入透镜承座，右脚踏涂墨开关，右手执笔蘸墨涂墨。涂好后，右脚踏涂墨开关，机器停转，将吸盘放在涂好墨的镜片上，左脚踏吸盘开关把镜片吸入盒内。

（3）涂墨要领：墨笔蘸墨要适量，余墨要在瓶口荡去；笔尖部要从镜片边缘面的上端平稳地移动到下端，要一笔完成；当涂墨不佳时要及时擦掉、烘干，重新再涂；在涂墨过程中，注意不要划伤或污染镜片抛光面。

（4）墨汁直接使用不配比，但使用前要搅拌；涂墨后自然干燥；开封后有效期2年；涂墨适合的温度25℃。

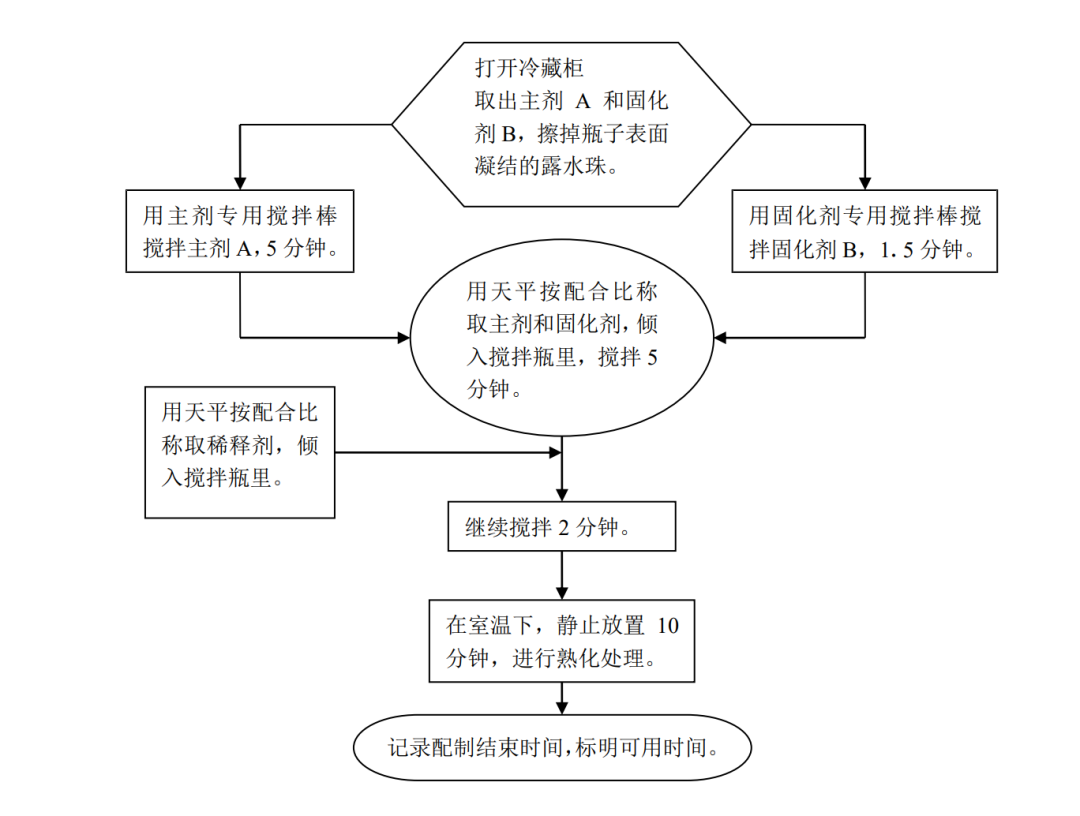

如下是GT-7墨的配比工艺图：

主要参考2008年 2月 01日发布的光学零件涂墨标准，侵删请联系微信lens_design

涂墨标准自取：

链接：https://pan.baidu.com/s/1awxjkXVtJ_O9m6i8Q2b3mA?pwd=6458
提取码：6458
