火灾自动报警及消防联动控制系统主机的九个主要组成部分

关于火灾报警联动系统的主机组成，一般有两种不同的概括，下面分别讨论。

一：

火灾报警主机的组成部分较多，主要包括以下消防设备：主电源、联动电源、打印机、驱动器、直接控制板、总线控制板、消防广播、消防电话主机等设备。

第二：

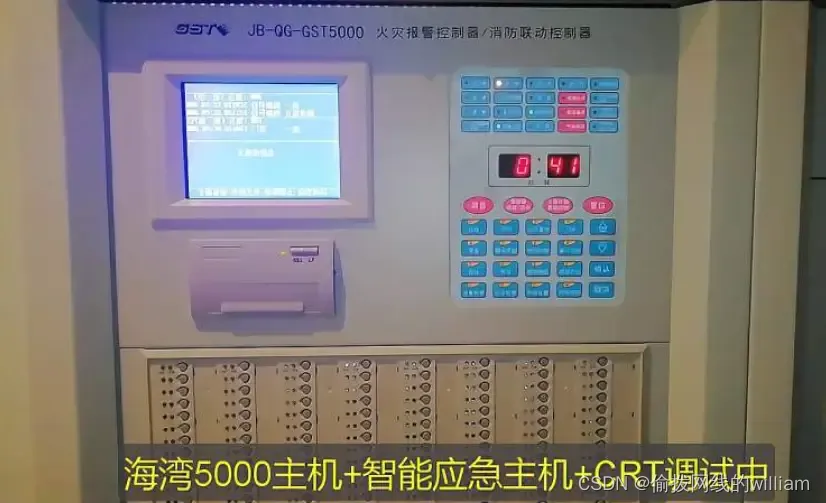

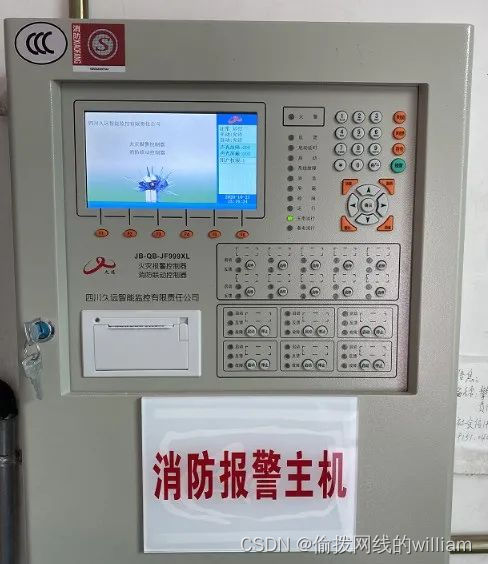

火灾自动报警及消防联动控制系统主机主要由：①主机主板、②回路卡、③手动控制面板、④多线控制面板、⑤直流不间断电源、⑥消防应急广播系统、⑦消防电话系统、⑧CRT系统、⑨机箱等组成。

在本文中，我们采用上面的第二个总结来介绍火灾报警主机的九个主要部件。

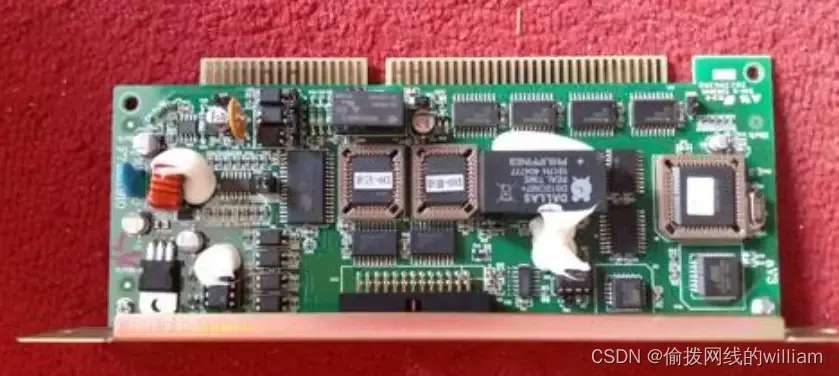

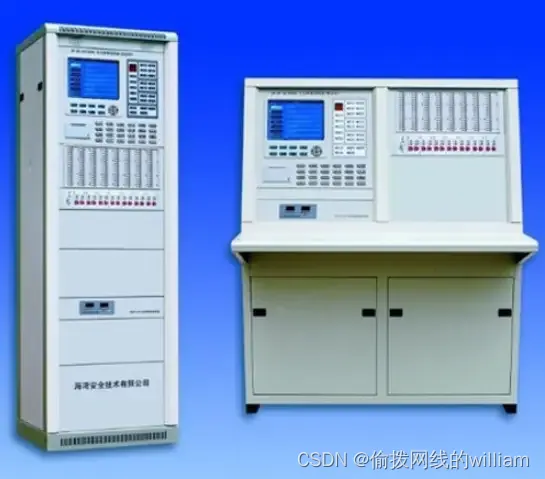

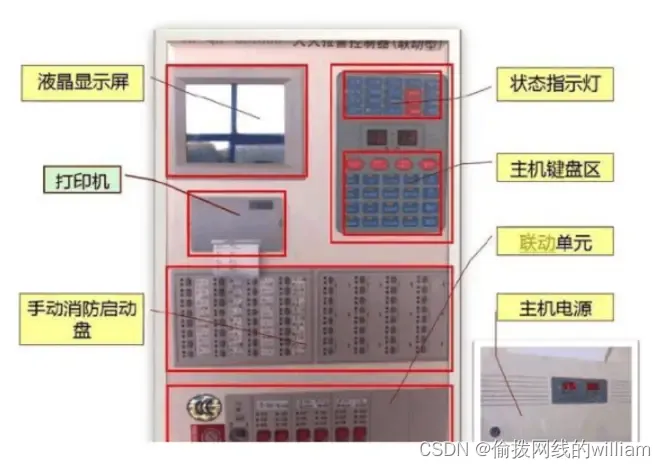

1、主机主板

主机主板是火灾报警控制器的核心部件，决定了控制器的最大容量和性能。 不同的产品和型号有所不同。 在选择主机主板时，不仅要满足项目所需的容量，还要考虑改扩建项目是否会共用主机、是否可能改变建筑物的使用功能等因素。 据此确定循环卡的数量，最终确定选择的主机。 母板。

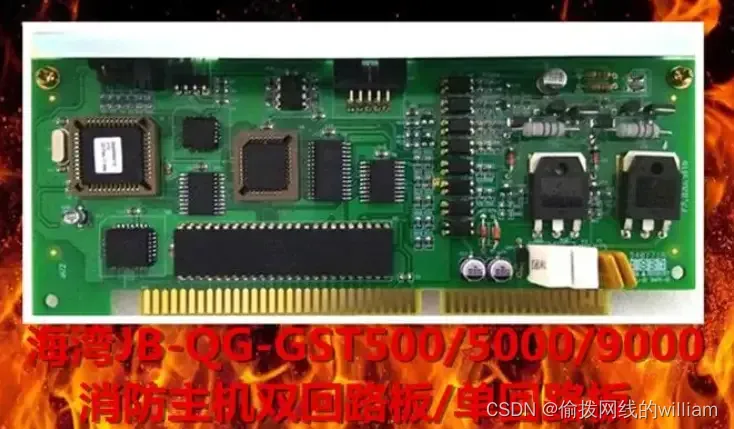

2.循环卡

循环卡分为双循环和单循环两种。 市场上大多数卡都是双环卡。 单电路卡用于点数较少的项目。 根据制造商的不同，环路卡也有很大差异。 选择产品时应了解产品的具体情况。 有的环路卡只能配备智能探测器，有的环路卡只能配备监控/控制模块，有的环路卡可以混合配备智能探测器和寻址模块。 因此，在选择环路卡时，必须根据火灾区域和楼层计算每个防火分区的总点数，并根据规范预留15%至20%的扩展余量，以确定环路的数量。牌。

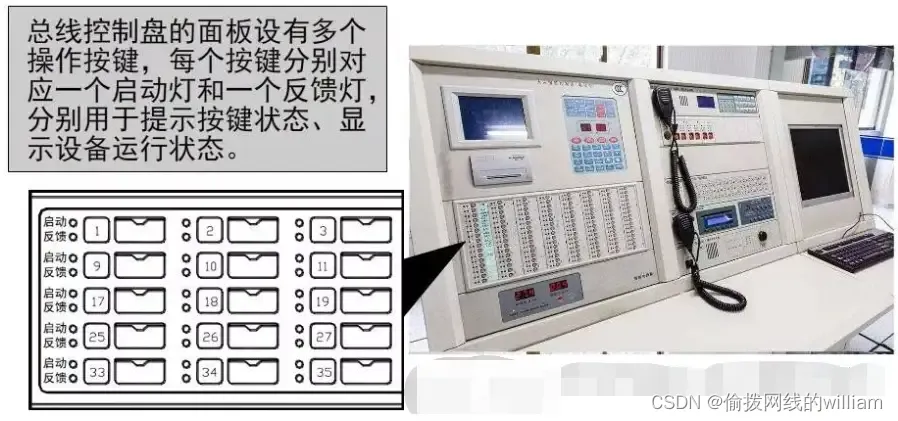

3.手动控制面板

手动控制面板是手动遥控消防联动设备的操作面板。 属于总线控制，用于控制正压风机、排烟风机、电梯、广播、消火栓泵、喷淋泵等联动设备。 应计算控制所需的总点数，可选择比总点数大10%的余量。

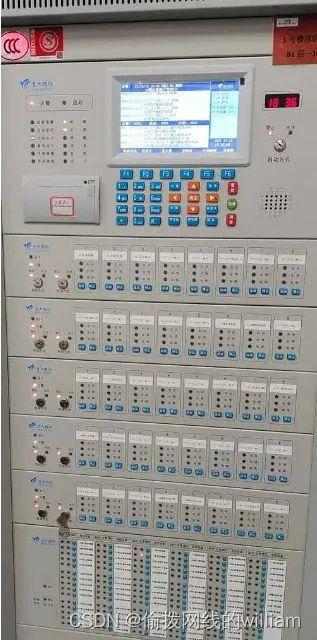

4. 多线控制面板

多线控制屏控制消防设备的启动和停止，并应显示其工作状态。 是消防联动系统的后备保障。 当火灾自动报警控制系统无法正常工作，需要手动启动消防设备时使用。 使用控制面板。 控制点的数量与消防设备的数量相对应，并通过硬触点连接，相当于设备的现场启动和停止按钮。 针对排烟机、正压风机、消防泵、喷水灭火泵等消防联动控制设备。 目前，市场上的多线控制板均采用隔离模块。 该模块为非编码型，主要作用是实现火灾报警系统中强弱电的隔离，防止消防设备启动时强电进入报警系统烧毁报警设备。

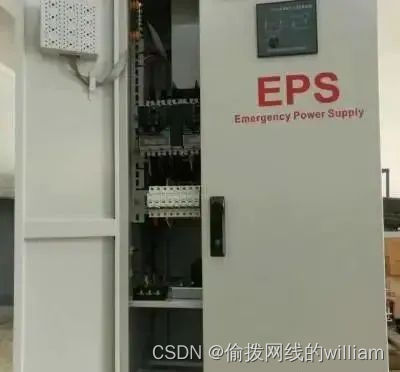

5、直流不间断电源

直流不间断电源是DC24V大容量电源输出装置。 在火灾报警控制系统中，作为联动控制系统的电源，为联动控制模块及被控设备供电。 电源箱采用交流220V作为主电源，内置DC24V密封铅电池作为备用电源。 采用开关电源稳压电路和备用电源浮充电路。 具有输出过流自动保护、主备电源切换、完善的后备自动充电和后备过放保护功能。 同时，该智能电源盒可以监控主电源、备用电源以及电源输出的状态。

它可以报告主、备用电源故障和输出故障。 它还具有输出电压和输出电流的显示功能，让您直观地观察电源箱的工作状态。

1、确保输出电流能够满足大多数设备在自动状态下启动所需的电流。 需要电源屏供电的设备有输出模块、输入输出模块、声光报警器、警铃模块、广播模块等。如果消防设备只是纯阻性负载，则只需要稳态电流予以考虑； 如果还有容性负载，则必须考虑冲击电流，即工作电流。 这些模块的检测电流一般为5mA左右，启动时的电流为检测电流的7～10倍。

2、确保线路满载时，终端设备电压足以驱动设备。 当电线很长、电流很大时，电线上的压降会更加明显，可能会导致终端设备的电压低于工作电压而无法正常工作。

3、使用楼层显示器时，由于其工作电流和报警电流远大于其他设备，因此使用时需要单独的电源面板，并需要楼层显示器专用的电源线。

4、每个电源板必须配备一组电池作为备用电源，主机主板也必须配备一组电池作为备用电源。

主电源为常规消防主电源，备用电源为备用电源。 备用电源由多组电池组成备用电源。 当主电源出现故障时，启动备用电源为主机提供正常供电。 当备用电源灯亮时，表示备用电源正在工作。

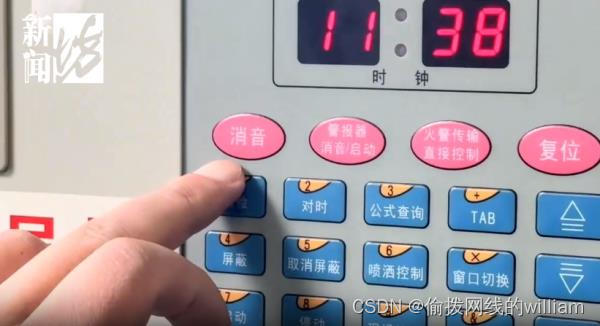

· 关于报警控制器主电源和备用电源的操作，下面以北大青鸟消防主机的主电源和备用电源为例，简单补充如下：

我们先看它的组成：它们都有手动控制开关，并且可以进行自动转换。 火灾报警控制器具有主电极和备用电源工作状态指示功能。 当有主电源时，主电源工作指示灯亮。 如果主电源出现故障，火灾报警控制器自动切换到备用电源。

消防控制器总电源开关顺序应为。 首先打开主电源。 再次打开。 备用电源。

备用电源也是消防广播。 消防电话交换机。 如果你想先关闭。 首先关闭备用电源。 再次打开主电源。

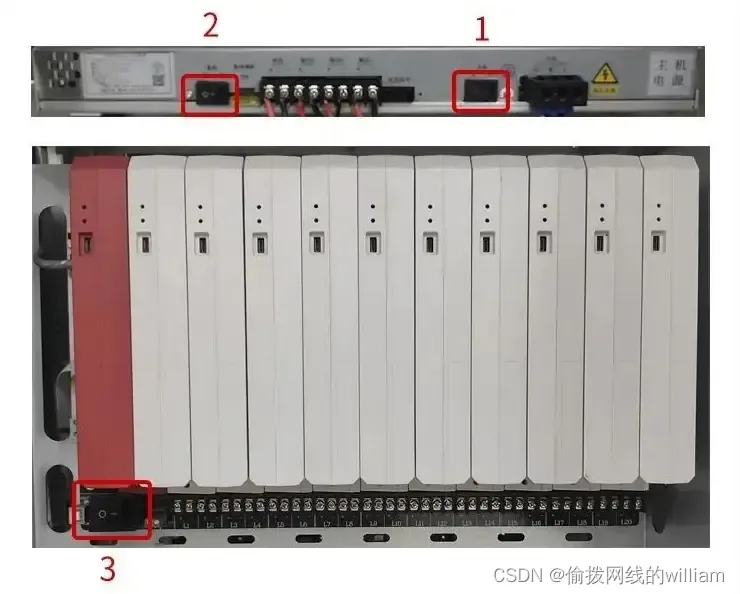

当然，大多数消防主机都有两个开关，即主电源开关和备用电源开关。 另外，湾消防高能H型消防主机还设有板卡工作开关（如果没有此开关，则作为主电源开关操作即可）。 其运作方式如下：

开机操作：

依次打开1.主电源开关→2.备用电源开关→3.工作开关。

关机操作：

开机顺序相反，依次关闭1.工作开关→2.备用电源开关→1.主电源开关

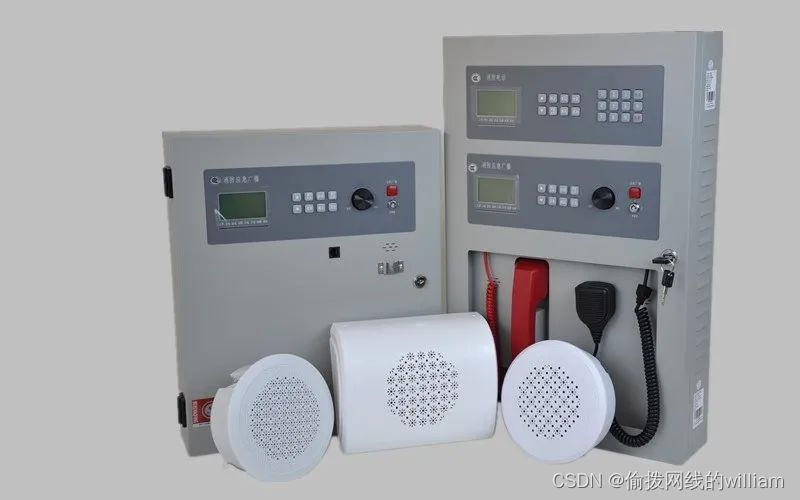

6、消防应急广播系统

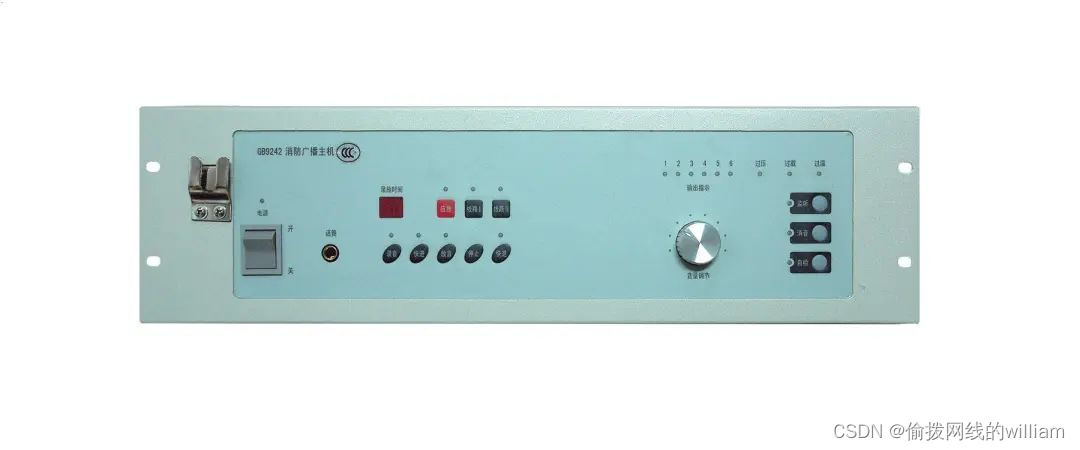

消防应急广播系统主要由音源设备（具有播放、录音功能）、功放及处理设备、输出模块及线路、扬声器等设备组成。 是火灾疏散、灭火指挥的重要设备。 在整个消防管理系统中起着极其重要的作用。 当发生火灾时，紧急广播信号源装置发出信号。 消防主机经功放放大后，驱动相应区域的模块实现应急广播。 对于商场等大型场所选用的功率放大器，输出功率应为火灾时相邻三层最大总广播功率的1.5倍左右。 如果平时用紧急广播作为背景音乐，功放的功率应为所有广播功率总和的1.5倍左右。 否则，功放会过载保护，无法输出背景音乐。

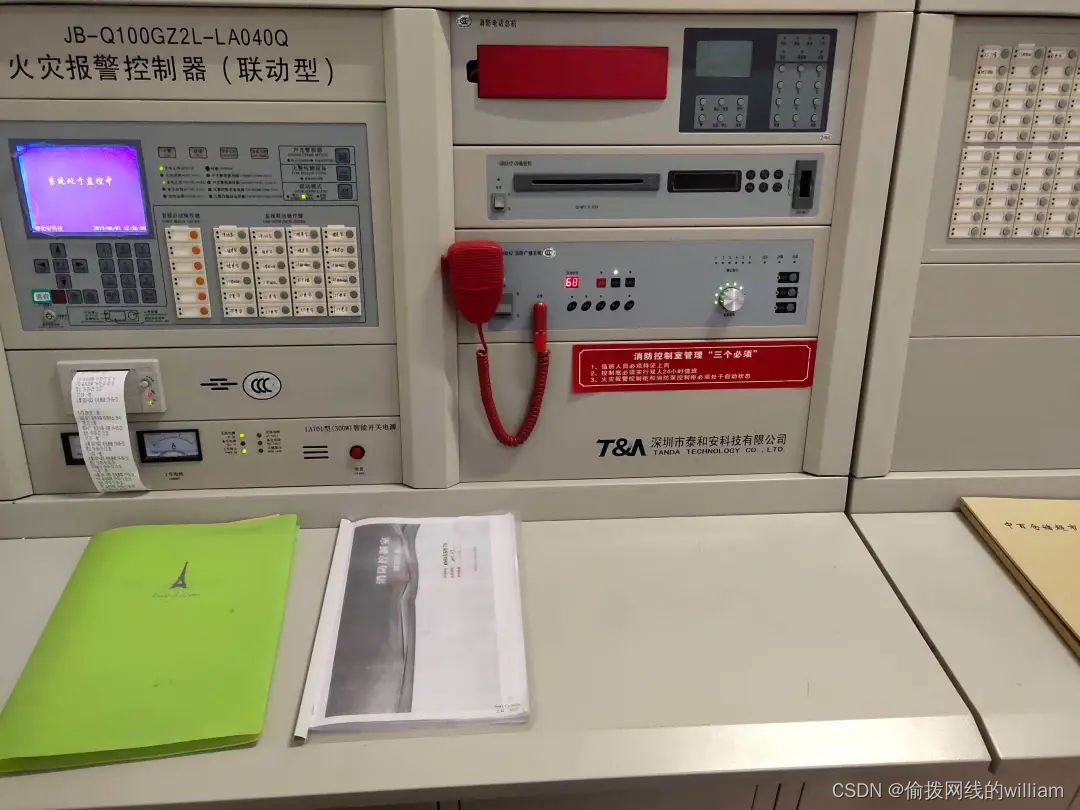

7. 消防电话系统

消防电话系统是消防专用通信系统，分为总线系统和多线系统两种类型。 通过它，可以快速实现人工确认火灾，及时掌握火灾现场情况，便于指挥灭火。

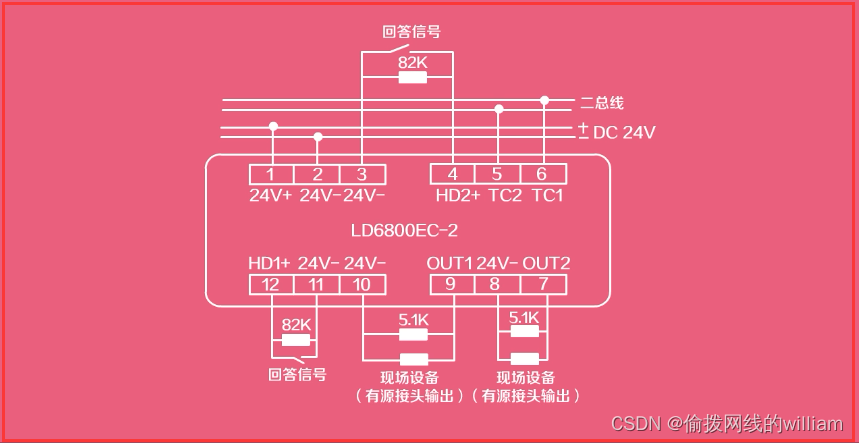

总线型消防电话系统由安装在消防控制中心的总线型消防电话主机和火灾报警控制器、现场消防电话专用模块、消防电话插座和消防电话分支组成。 消防电话专用模块是直接与火灾报警控制器总线相连的编码模块，需要连接DC24V电源总线。 为了实现电话语音信号的传输，还需要接入消防电话总线。 专用消防电话模块上有电话插孔，可直接供公交车电话分机使用。

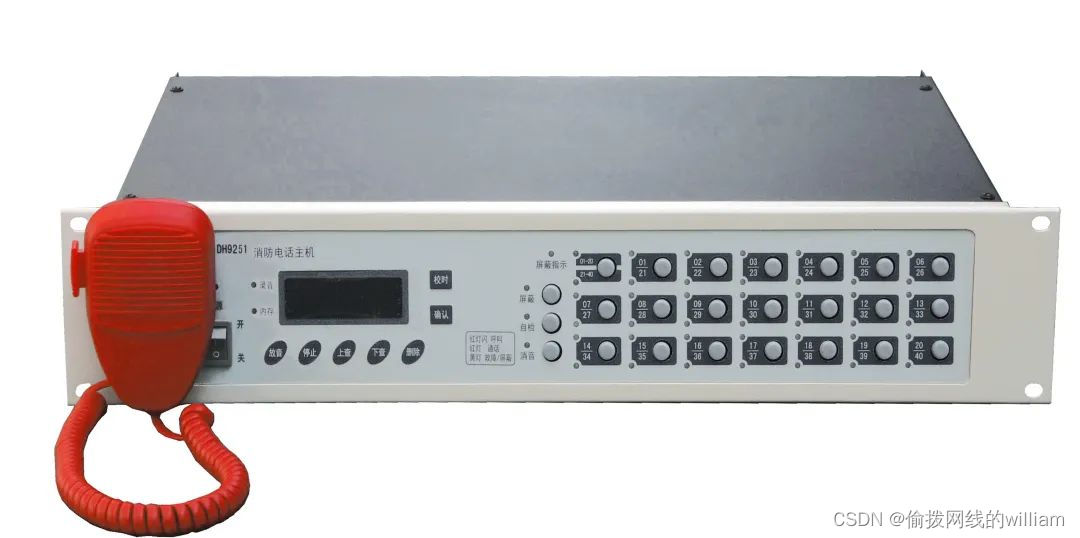

消防电话总机

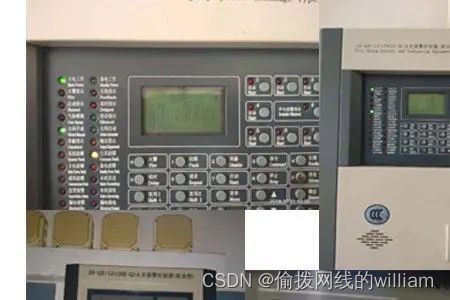

多线消防电话主机

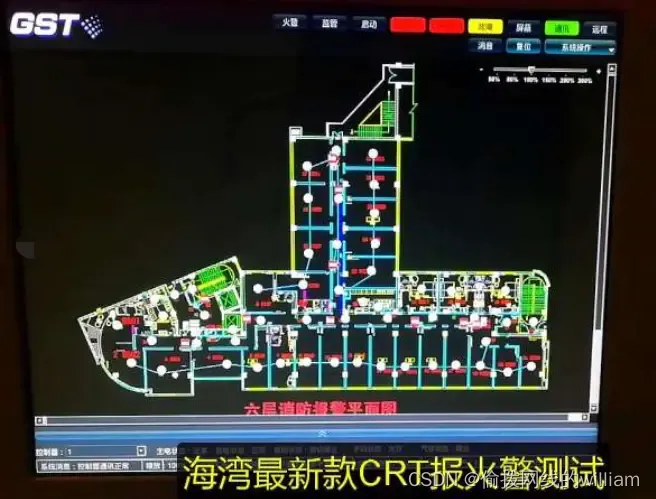

8.CRT系统

CRT系统消防控制中心火灾报警监控管理系统利用火灾自动报警及消防联动控制系统的图形化显示，实现简单、直观的系统监控。 主要由计算机主机、显示器、火灾自动报警及消防联动控制系统操作软件组成，CRT可通过局域网、普通电话线、RS232等方式相互连接，接收、发送、显示火灾现场的异常信息。设备和主机信息，从而实现火灾报警系统的远程集中监控。

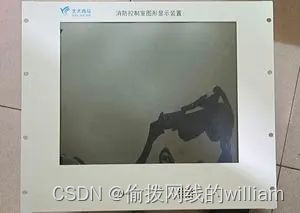

蓝鸟显像管
