数据通信学习笔记之OSPF的报文

所有设备均监听 224.0.0.5，DR/BDR 同时监听 224.0.0.6。

发送更新报文时，DRother 先发送到 224.0.0.6，再由 DR 发送到 224.0.0.5 进行全网泛红

OSPF 一共定义了 5 种类型的报文不同类型的 OSPF 报文有相同的头部格式

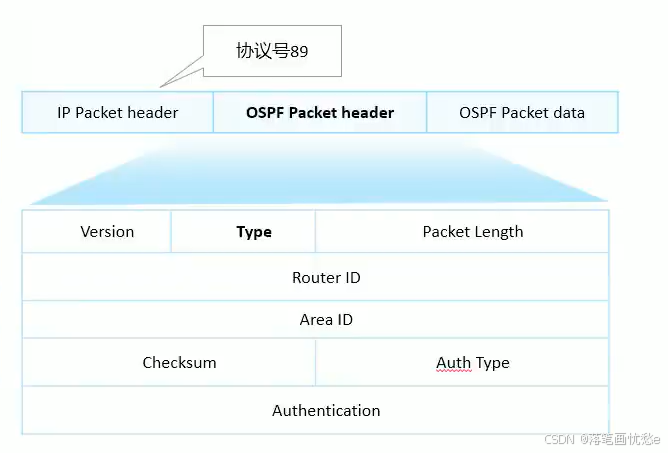

OSPF 报文直接采用 IP 封装，在报文的 IP 头部中，协议号为 89.

• 1-Hello 报文

  • 发现和维护邻居关系

• 2-DD 报文 Database Description

  • 交互链路状态数据库摘要

• 3-LSP 报文 Link State Request

  • 请求特定的链路状态信息

• 4-LSU 报文 Link State Update

  • 发送详细的链路状态信息

• 5-LSA 报文 Link State Ack

  • 确认 LSA

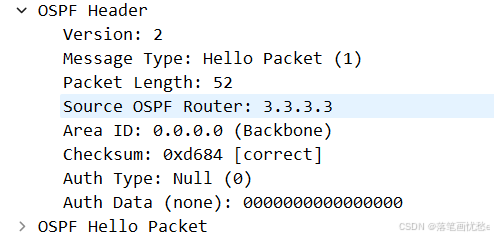

报文头格式

• Version：OSPF 的版本号

• Type：报文类型 Hello 报文、DD 报文、LSR 报文、LSU 报文、LSAck 报文

• Packet length：报文的总长度，包括报文头在内，单位为字节。

• Router ID：发送该报文的路由器标识。

• Area ID：发送该报文的所属区域。

• Checksum：校验和

• AuType：验证类型 0-不验证 1-简单验证 2-md5 验证

• Authentication：
  鉴定字段，其数值根据验证类型而定：

  • • 当验证类型为 0 时未作定义。
  • • 类型为 1 时此字段为密码信息。
  • • 类型为 2 时此字段包括 Key ID、MD5 验证数据长度和序列号的信息。
  • MD5 验证数据添加在 OSPF 报文后面，不包含在 Authenticaiton 字段中。

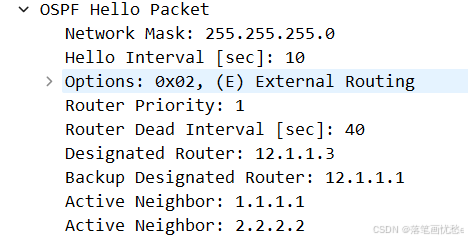

Hello 报文

• Network Mask：发送 Hello 报文的接口所在网络的掩码。

• HelloInterval：发送 Hello 报文的时间间隔。

• Options：可选项：

  • E：允许 Flood AS-External-LSAs
  • MC：转发 IP 组播报文
  • N/P：处理 Type-7 LSAs
  • DC：处理按需链路

• Rtr Pri：DR 优先级。默认为 1。如果设置为 0，则路由器不能参与 DR 或 BDR 的选举。

• RouterDeadInterval：失效时间。如果在此时间内未收到邻居发来的 Hello 报文，则认为邻居失效。

• Designated Router：DR 的接口地址。

• Backup Designated Router：BDR 的接口地址。

• Neighbor：邻居，以 Router ID 标识。

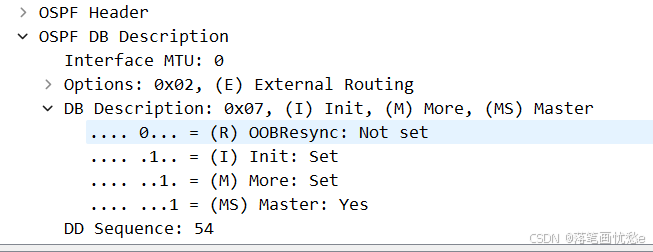

DD 报文

双方第一次互发 DD 报文时，报文内不携带摘要信息

• Interface MTU：在不分片的情况下，此接口最大可发出的 IP 报文长度。华为：0。思科：接口的 MTU

• Options：可选项：

  • • E：允许 Flood AS-External-LSAs；
  • MC：转发 IP 组播报文；
  • N/P：处理 Type-7 LSAs；
  • DC：处理按需链路。

• I：当发送连续多个 DD 报文时，如果这是第一个 DD 报文，则置为 1，否则置为 0。

• M (More)：当发送连续多个 DD 报文时，如果这是最后一个 DD 报文，则置为 0。否则置为 1，表示后面还有其他的 DD 报文。

• MS (Master/Slave)：当两台 OSPF 路由器交换 DD 报文时，首先需要确定双方的主从关系，Router ID 大的一方会成为 Master。当值为 1 时表示发送方为 Master。第一次互发 DD 报文时，双方都置位 1

• DD sequence number：DD 报文序列号。主从双方利用序列号来保证 DD 报文传输的可靠性和完整性。从使用主的序列号进行回复

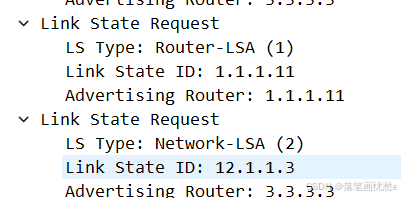

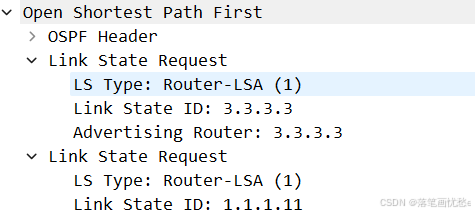

LSR 报文

• LS type：LSA 的类型号。
• Link State ID：与 LSA 中的 LS Type 和 Advertising Router 一起在路由域中描述一个 LSA
• Advertising Router：产生此 LSA 的路由器的 Router ID。

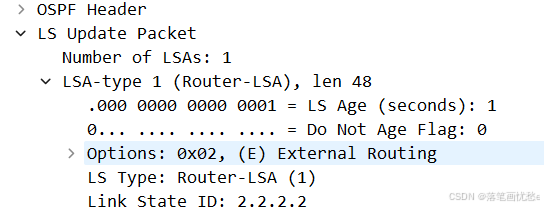

LSU 报文

• Number of LSAs：LSA 的数量。

• LSAs：

  常用的 LSA 共有 5 种，分别为：Router-LSA、Network-LSA、Network-summary-LSA、ASBR-summary-LSA 和 AS-External-LSA。

  所有的 LSA 都有相同的报文头，如图 2 所示。

  不同的 LSA 类型有不同的格式：

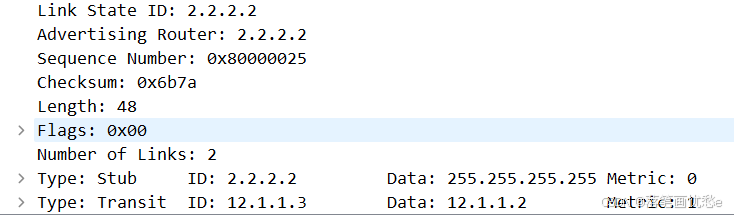

  • Type1：Router-LSA，每个路由器都会产生，描述了路由器的链路状态和花费，在所属的区域内传播。详细格式请参见图 3。
  • Type2：Network-LSA，由广播网或 NBMA 网络中的 DR 产生，Network-LSA 中记录了这一网络上所有路由器的 Router ID，描述本网段的链路状态，在所属的区域内传播。详细格式请参见图 4。
  • Type3：Network-summary-LSA，描述区域内所有网段的路由，并通告给其他相关区域。Type3 和 Type4 的 LSA 有相同的格式，它们都是由 ABR 产生。详细格式请参见图 5。
  • Type4：ASBR-summary-LSA，描述到 ASBR 的路由，通告给除 ASBR 所在区域的其他相关区域。Type3 和 Type4 的 LSA 有相同的格式，它们都是由 ABR 产生。详细格式请参见图 5。
  • Type5：AS-External-LSA，由 ASBR 产生，描述到 AS 外部的路由，这是五种 LSA 中，唯一一种通告到所有区域（除了 Stub 区域和 NSSA 区域）的 LSA。Type5 的 LSA 可以用来通告缺省路由，此时 Link State ID 和 Network Mask 都设置为 0.0.0.0。详细格式请参见图 6。
  • Type7：NSSA-LSA，由 NSSA 的 ASBR 产生，仅在本 NSSA 内传播。格式与 Type5 相同。

LSACK 报文
